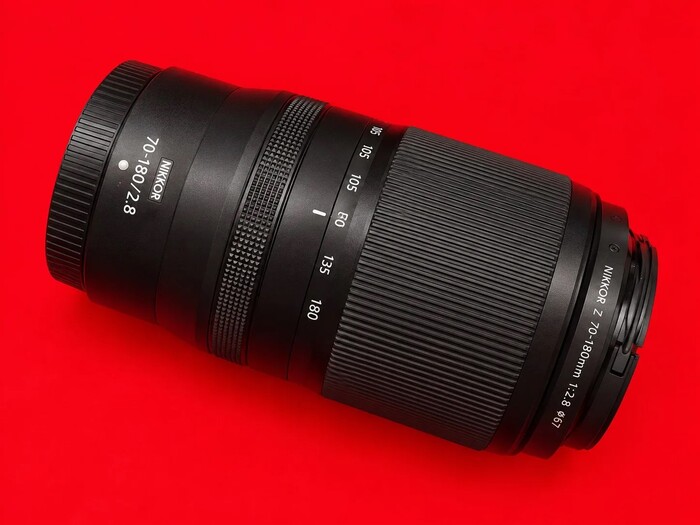

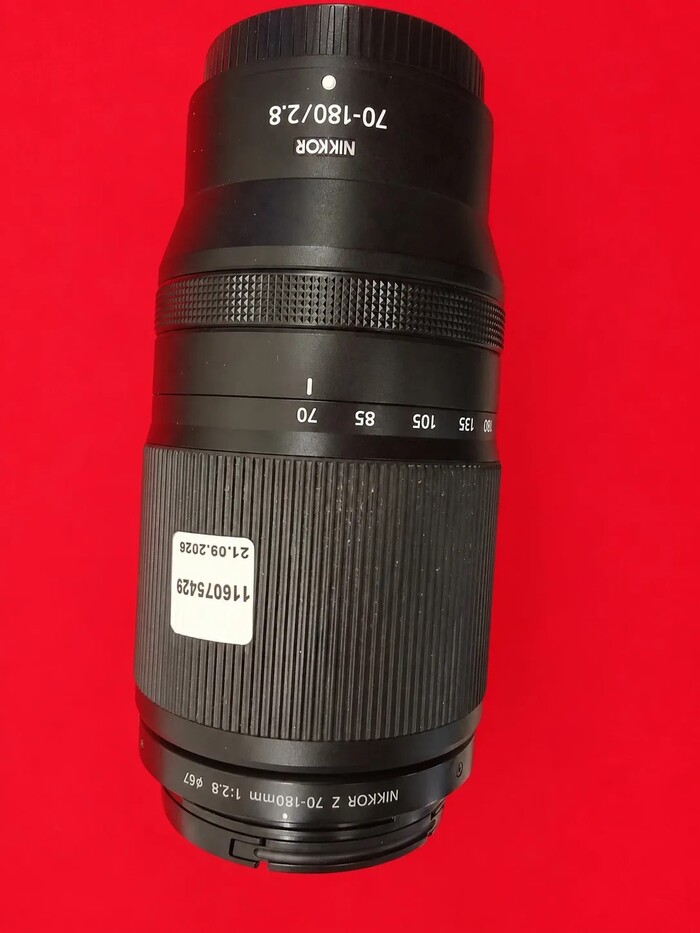

В Мастерскую Мартынова поступил объектив Nikon NIKKOR Z 70-180mm f/2.8 с достаточно серьёзной неисправностью. После падения на асфальт объектив начал заедать, перестал нормально работать автофокус, а механизм зума практически не двигался.

Ситуацию осложняло то, что ремонт требовалось выполнить в сжатые сроки. У владельца объектива была запланирована командировка в Карелию — предстояли съёмки природы и пейзажей, поэтому ждать несколько недель или месяцев возможности не было.

Что произошло с Nikon 70-180mm f/2.8 после падения

По словам владельца, проблемы появились после падения объектива на асфальт. Внешне повреждения могли показаться не критичными, однако при проверке стало понятно, что удар затронул внутреннюю механику.

Основные симптомы были следующими:

* зум заедал и объектив не выдвигался нормально;

* автофокус не работал;

* при попытке изменения фокусного расстояния чувствовалось механическое сопротивление;

* нормальная эксплуатация объектива была невозможна.

При таких симптомах продолжать пользоваться объективом нежелательно. Если после удара внутренние детали деформированы, попытки с усилием вращать кольцо зума могут привести к дополнительным повреждениям направляющих, шлейфов и других элементов механизма.

Разборка и диагностика объектива

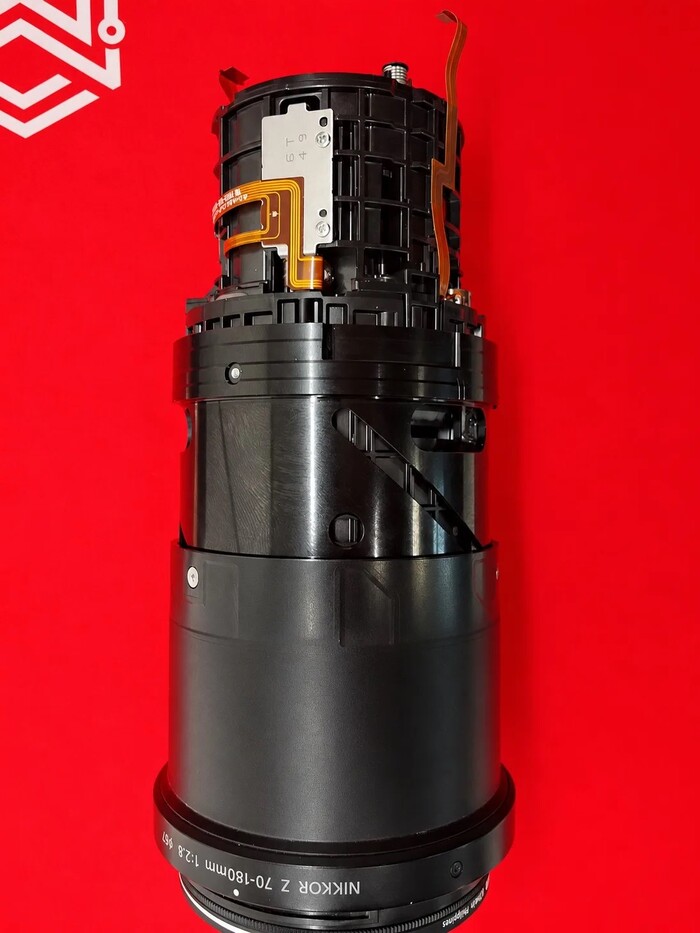

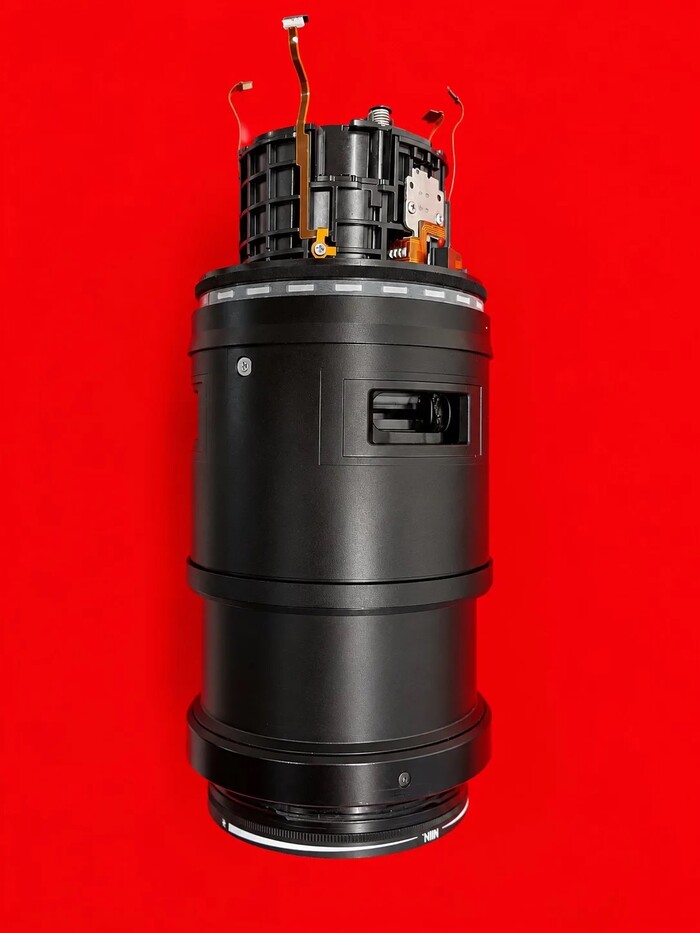

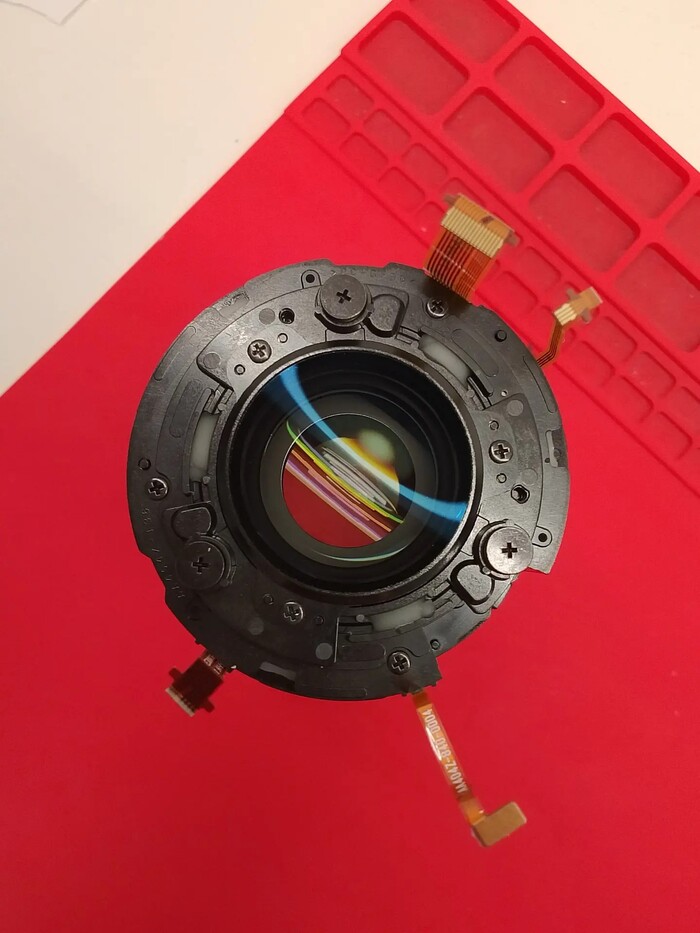

Мы приступили к полной диагностике и разборке Nikon NIKKOR Z 70-180mm f/2.8.

Конструкция современного зум-объектива достаточно сложная. Под внешним корпусом находятся несколько взаимосвязанных подвижных элементов, направляющие, шлейфы, электронные компоненты и внутренние тубусы. Даже небольшое смещение одной детали после сильного удара может нарушить работу всего механизма зумирования и фокусировки.

После вскрытия причина неисправности стала очевидна.

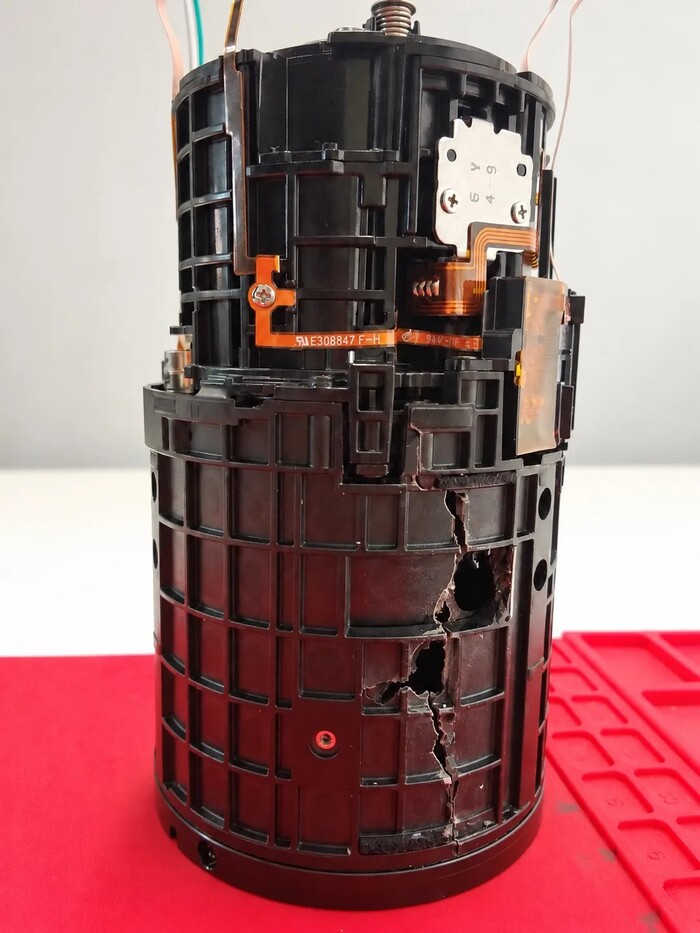

Внутренняя туба объектива получила серьёзное механическое повреждение.

Именно повреждение внутренней тубы мешало механизму свободно перемещаться. В результате зум заедал, а нормальная работа объектива была нарушена.

Главная проблема — отсутствие запчастей

На этом ремонт мог надолго остановиться.

Nikon NIKKOR Z 70-180mm f/2.8 — относительно современная модель, и необходимые внутренние детали далеко не всегда можно оперативно найти отдельно.

На момент ремонта нужной нам тубы в наличии не было. Те варианты поставки, которые можно было найти, предполагали длительное ожидание.

В обычной ситуации можно заказать деталь и дождаться её доставки. Но в данном случае такой вариант клиента не устраивал: приближалась командировка в Карелию, а объектив был нужен для съёмок.

Перед нами встала задача: восстановить Nikon 70-180mm f/2.8 без оригинальной запасной тубы и при этом сохранить правильную работу механики и фокусировки.

Решение — изготовление новой внутренней тубы

Мы решили не ждать поставки детали, а изготовить повреждённый элемент заново.

Для этого была подготовлена модель внутренней тубы с учётом геометрии оригинальной детали, расположения направляющих, технологических отверстий и элементов крепления.

После подготовки модели новую тубу напечатали из прочного пластика на 3D-принтере.

Однако просто напечатать деталь недостаточно.

В объективе важны небольшие допуски. Туба является частью подвижного механизма, поэтому необходимо, чтобы она свободно перемещалась, не имела лишнего люфта и при этом правильно взаимодействовала с остальными элементами конструкции.

После печати деталь была доработана вручную: мы подогнали посадочные места и рабочие поверхности, проверили геометрию и добились правильного взаимодействия изготовленной тубы с механизмом объектива.

Сборка и проверка Nikon 70-180mm f/2.8

После установки изготовленной детали объектив был собран и прошёл проверку.

Особое внимание уделили механизму зума и системе автофокусировки. Было важно не просто добиться того, чтобы объектив снова включался и двигался, а убедиться, что после серьёзного механического повреждения его основные функции работают корректно.

В результате:

* механизм зума снова работает свободно;

* объектив нормально выдвигается во всём рабочем диапазоне;

* автофокус восстановлен;

* посторонних заеданий нет;

* изготовленная туба корректно работает в механизме;

* отклонений по фокусировке после ремонта не выявлено.

После окончательной проверки Nikon NIKKOR Z 70-180mm f/2.8 снова полностью готов к работе.

Когда отсутствие запчастей — ещё не приговор

Этот ремонт хорошо показывает ситуацию, с которой всё чаще приходится сталкиваться при ремонте современной фототехники.

Иногда неисправность можно определить достаточно быстро, но приобрести необходимую деталь отдельно невозможно либо её поставка занимает слишком много времени.

В таких случаях мы рассматриваем альтернативные варианты восстановления. Если конструкция и характер повреждения позволяют, отдельные механические элементы можно изготовить заново, после чего точно подогнать их под конкретный объектив.

Именно так произошло с этим Nikon 70-180mm f/2.8. Вместо длительного ожидания оригинальной внутренней тубы повреждённую деталь изготовили заново, доработали вручную, установили и проверили работу всего механизма.

В итоге объектив, который после падения на асфальт практически перестал работать, удалось вернуть в строй в необходимые клиенту сроки.

Теперь он снова готов к съёмке — и к поездке за красотами Карелии.
