Холодное боевое оружие ниндзя

В книгах, посвященных искусству ниндзюцу, можно увидеть описания огромного количества типов холодного боевого оружия ниндзя – всевозможных мечей, серпов, алебард, трубок, сюрикенов и т.д.

Но с исторической точки зрения специфическим холодным оружием ниндзя, которое использовали лишь «воины ночи» являлись всего пара десятков видов военных предметов, которые были незаметны и использовались скрытно. Остальное в такой же мере применялось самураями и бандитами


Виды холодного оружия синоби


Меч ниндзя (ниндзя – то, гатана) – короткий изогнутый меч с металлической рукоятью, опутанный черными полосками кожи. О мече ниндзя под влиянием боевиков сложилось большое количество заблуждений. Ниндзя–то был не прямым, а слегка изогнутым и не носился за спиной, как показано в фильмах. Во избежание привлечения внимания к наемному убийце на лезвии, ножнах и рукояти отсутствовали узоры, орнамент и драгоценности. Зачастую ножны меча (сая) делали длиннее, чем лезвие и в пустое пространство клали небольшие вещи, которые могли помочь синоби в сложной ситуации – сюрикены, отравляющие порошки, документы

Ашико – острые металлические когти, которые надевались на ступни и помогали с высокой скоростью взбираться на деревья и стены. Также использовались в качестве оружия – ими можно было нанести тяжкие повреждения

Шуко – подобно ашико применялся для лазания по деревьям и преодоления высоких укреплений

Какуте – оружие женщины–ниндзя. Представляло собой кольцо с заостренными выступами, на которые наносился яд

Кама – боевое оружие в виде серпа, с рукоятью длиной 45 см и закрепленным перпендикулярно к ней лезвием изогнутой формы. Зачастую применялось в качестве парного оружия

Кусари-гама – кама, к которой крепилась цепь с грузом на другом конце. С помощью цепи производился перехват оружия врага и выбрасывание лезвия на расстояние длины цепи с последующим возвращением камы в руки ниндзя

Кагинава – кошка на веревке или цепи большой длины. Использовалась для преодоления стен

Киёкетсу-шоге – веревка с привязанным на одном конце ножом, а на другом – рукояткой в виде обруча

Нагината – японская алебарда с пятнадцатисантиметровым лезвием. Нагинату часто носили монахи-воины сохеи, ниндзя использовали ее, если хотели замаскироваться под них

Неко-те – металлические, иногда отравленные когти, которые надевались на пальцы. В основном, применялись женщинами – синоби куноичи для повреждения глаз соперника

Саи – японский трезубец, представляющий собой острый круглый или многогранный шестидесятисантиметровый стержень, с заточенными гардами

Шобо – острый металлический стержень, который присоединялся к среднему пальцу с помощью специального кольца

Сюрикен – тонкая заточенная металлическая пластина, которая использовалась, в основном, для остановки врага. Иногда на концы сюрикена наносился яд, но ниндзя с отравленным сюрикеном по неосторожности мог ранить сам себя и умереть от своего же яда

Метательные стрелки – заостренные стержни длиной 10-15 см, носились скрытно в специальном колчане на руке

Тэссэн - веер металлическими заточенными спицами. Часто использовался в качестве небольшого щита

Фукия, фукибари – духовая трубка 5-30 сантиметров длиной. С помощью нее ниндзя мог стрелять отравленными иглами

Видео подборка

В видео перечислены наиболее интересные предметы из арсенала синоби

P.S Если понравилось,подписывайтесь, буду пилить еще.В основном на ножи и огнестрельное оружие , на редкие типы оружия.Спасибо что подписываетесь, мне очень приятно.Так же можете оставлять заказы на то что вам интересно в комментариях.

Источник-http://jamato.ru/

Показать полностью 16 1
237

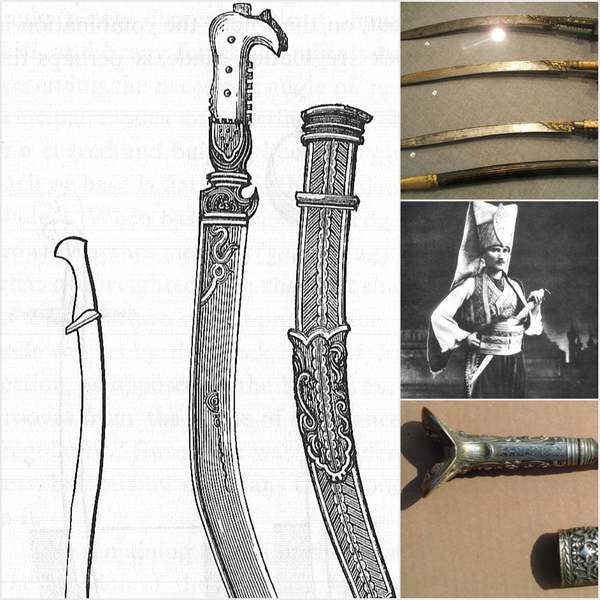

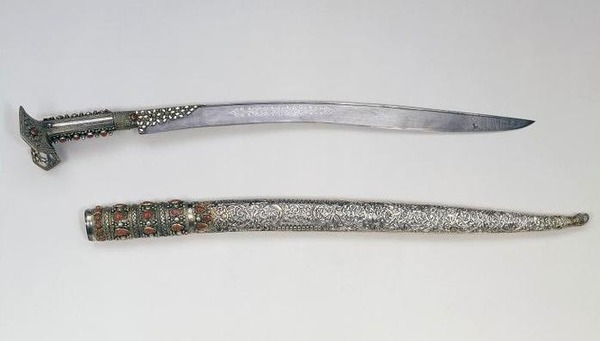

Ятаган – «Меч Ислама» или оружие янычар

Как видно из названия – речь сегодня пойдет о ятагане – грозном холодном оружии, которое навсегда останется в памяти, как воплощение восточного коварства и оружием турецких воинов – янычар .

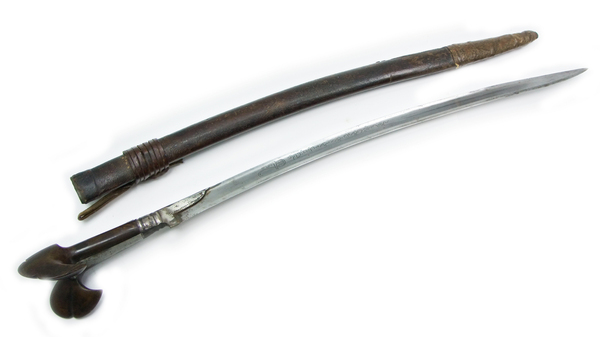

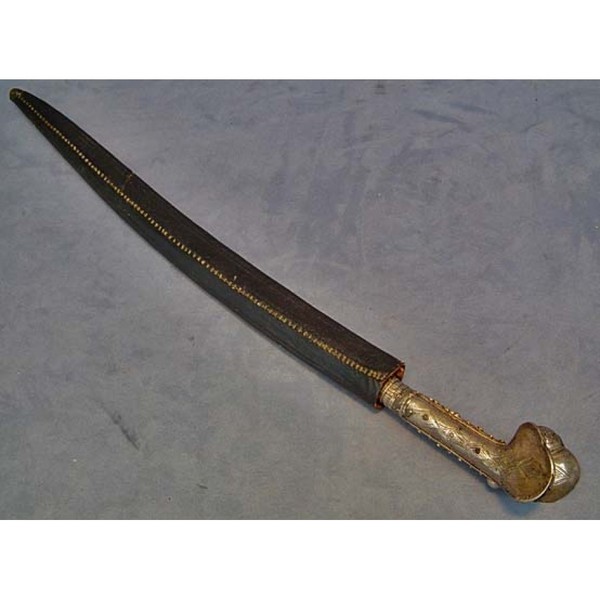

Итак, ятаган – что же это? Этот вид холодного оружия относится к клинковому колюще-режущему или еще к колюще-рубящему холодному оружию. По внешнему виду имеет сходство с махайрой , фалькатой и кхукри , поэтому об уникальности клинка речь не идет. Сам клинок однолезвийный и имеет двойной изгиб с заточкой на вогнутой стороне. Главное же отличие ятагана от других «собратьев» — это постоянная ширина клинка, от начала и до самого острия.


Главным преимуществом, ровно, как и недостатком, ятагана считается его небольшой вес. Вес равный восьмистам граммам и довольно длинный клинок, от шестидесяти до семидесяти сантиметров, позволяли наносить рубящие, режущие и колющие удары целыми сериями, сохраняя маневренность и возможность быстрых защитных действий. А вот противника защищенного тяжелым доспехом, ятаган одолеть не мог – опять же «благодаря» своему небольшому весу и форме клинка. Толщина же клинка всегда была три миллиметра.

Еще одной заметной отличительной особенностью ятагана является отсутствие гарды. Она была не нужна, так как конструкция клинка при ударе заставляла ятаган «вырываться» из руки. Кроме этого, из-за этого клинок помещается в ножны вместе с частью рукояти. Ножны делались в основном из дерева, а затем обтягивались кожей или металлом. Ножны заметно добавляли веса ятагану и весили добрую половину всего ятагана. Вес ножен, примерно четыреста грамм. Ятаган мог богато украшаться и носился только в ножнах, за поясом.

Рукоять имела особую форму, дабы исключить выскальзывание из руки при сильном рубящем ударе. Она охватывала всю нижнюю часть ладони и оканчивалась своеобразным расширением, называемым «уши».



Началом использования ятагана считается шестнадцатый век, а первым известным владельцем этого холодного оружия является Сулейман Великолепный, в 1526 г. Массовое же изготовление ятагана началось значительно позже – в восемнадцатом веке, а именно в 1761 году. Именно в этот период начались бесконечные мятежи, которые требовалось подавлять, а занимались этим янычары(на фото ниже), которые и полюбили ятаган более всех. Формирование контингента янычаров началось еще в четырнадцатом веке, но военного значения они не имели, так как состояли в основном из военнопленных, несли в основном гарнизонную службу, а основной ударной силой турецкого государства на тот момент были – спахи – феодальная тяжелая конница и ополчение свободных земледельцев.

Но любые феодальные объединения всегда стремились к власти и, в конечном итоге, потребовались более дисциплинированные и покорные воины, нежели спахи . Ими и стали регулярные подразделения янычар . Они были очень преданы трону, а султан всячески поощрял и стимулировал их службу, что в конечном итоге, сделало янычар очень престижными подразделениями. Появился ятаган у турецких воинов не случайно. В мирное время янычары сдавали свои сабли и ружья в арсенал, и были, в общем безоружны. Эта ситуация в корне их не устраивала, и янычары были вынуждены заказывать себе именные длинные боевые ножи – ими и стали ятаганы.

Ятаган , по мнению европейских канонов оружейного дела, самое неблагородное оружие. За счет двойного изгиба клинка он наносил глубокие раны и стал, для европейцев, воплощением восточного коварства. В конечном итоге, ятаган так и вошел в историю, как « меч Ислама ».


Помимо Турции, это холодное оружие применялось в странах Ближнего Востока, Южного Закавказья, Крымского Ханства и Балканского полуострова. Ятаган даже попал к запорожским казакам, после удачных походов в виде трофеев.

Разновидности ятагана


Раз ятаган был столь распространен среди такого большого количества государств, то и разновидностей у него должно быть немало. Так и есть. Исследования показывают, что самым верным признаком отличия являются техники исполнения надписей и клейма мастеров-оружейников.


Итак, где же были основные мастерские? Рассмотрим их:


Стамбул и близлежащие области. Тут делались ятаганы стамбульского типа .


Провинции Балканского полуострова. Соответственно, это балканский тип ятагана.


Центральные провинции Малой Азии – малоазийский тип .


Кавказские области и области Восточной Анатолии – восточно-анатольский тип .


Теперь давайте рассмотрим каждый из типов в отдельности.

Ятаган стамбульского типа

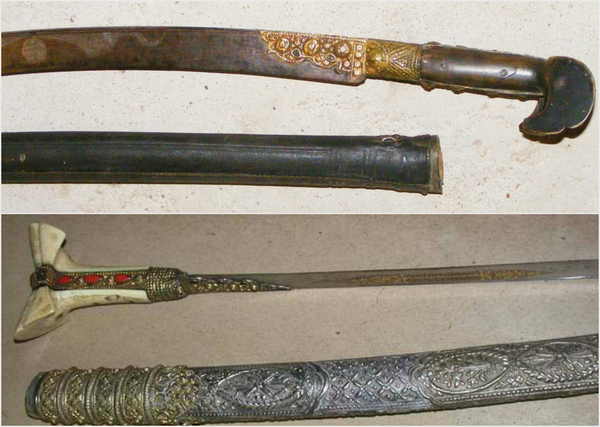

Имеют самое большое разнообразие форм и размеров клинка и рукояти. Это разнообразие можно отчасти объяснить тем, что в Стамбул перекочевывали все успешные мастера-оружейники, перевозя с собой и технологии и идеи изготовления оружия. Отличить от других видов можно только по клейму мастера. Украшались стамбульские ятаганы различными способами. Встречались, как самые примитивные, так и богато декорированные экземпляры.

Ятаган балканского типа

Считается, что украшенные серебром и кораллом рукояти, имеющие несколько угловатого вида «уши», принадлежат ятаганам, произведенным в Боснии или Герцеговине.


Имеющие более круглые формы и ножны из металла, меди или серебра, украшенные чеканкой, кораллами или драгоценными камнями, принадлежат мастерам-оружейникам из греческих провинций.


Кроме этого, ятаганы подобного типа производили в Сербии, Черногории, Албании и Болгарии.

Ятаган малоазийского типа

Здесь существует большое разнообразие форм клинка. Попадаются экземпляры с практически прямым клинком и очень изогнутым. Клинки этого типа достигают самых больших размеров и могут быть от пятидесяти до семидесяти пяти сантиметров в длину. На некоторых клинках встречаются долы и т-образные обухи.

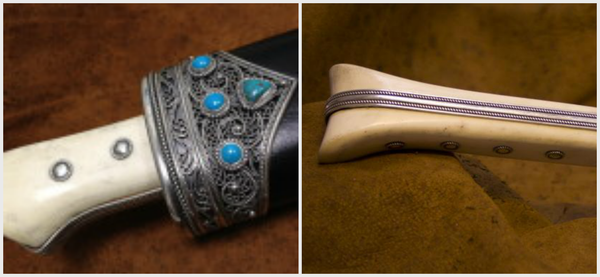

Рукояти выполняются в основном из рога или кости и декорируются серебром, оловом или медью. Форма рукояти была очень разнообразна и не имела единого типа монтирования.

Ятаган восточно-анатолийского типа

Главное отличие этого типа – «уши» довольно небольшого размера, по форме близкие к кавказским шашкам. Форма клинка – мало изогнутая, даже порой прямая. Сам клинок небольшой – порядка пятидесяти пяти или шестидесяти сантиметров. Также возможно отличие по клейму.

Родственники ятагана.

Или откуда же растут «уши»…

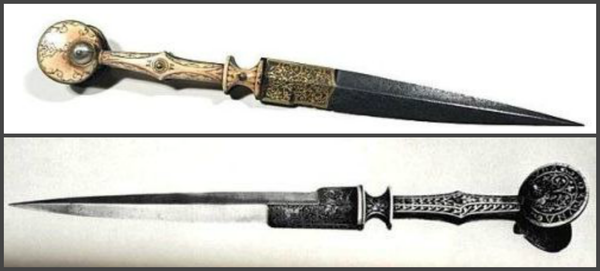

Как уже говорилось выше, предком ятагана был поясной нож . Сейчас они и носят название «ятаганные», хотя, по идее, должно бы быть наоборот. Сейчас ножи этого типа сожно встретить в Афганистане и Пакистане. Как правило, это ножи с прямым клинком или чуть опущенным острием и развитыми «ушами» на рукояти.

Вообще «ушастое» оружие было давно распространено в регионе Восточном регионе. А с четырнадцатого по шестнадцатый века «ушастые рукояти» кинжалов встречаются в Италии и Испании.


Наиболее примитивные ножи ятаганного типа встречаются в музейных коллекциях под названием «греческих». Хотя все они относятся ко второй половине девятнадцатого века, но их изысканный декор говорит о том, что сам тип таких ножей имеет более древние корни. Клинок этих ножей не совсем подходит под определение ятагана, — почти не сужающийся, с приподнятым, а иногда и загнутым к верху кончиком. Но овальная в сечении рукоять из кости с «ушами» — точно подходит под тип рукояти ятагана.

Разумеется, ятаганы, как оружие заказное, отличались друг от друга, как по форме клинка, так и по отделке. Порой это было связано с веяниями моды, а порой и с местными традициями. Кстати и клинки у ятаганов далеко не всегда были изогнутыми. Часто изготовлялись практически прямые или слабоизогнутые.

В 1826 году, когда после очередного мятежа части янычар были разбиты, а выжившие сосланы, ятаган практически моментально канул в лета, а более поздние попытки восстановить исторически важный период в истории вместе с его оружием, так и не увенчались успехом. Уж очень много бед было причинено этим коварным оружием.

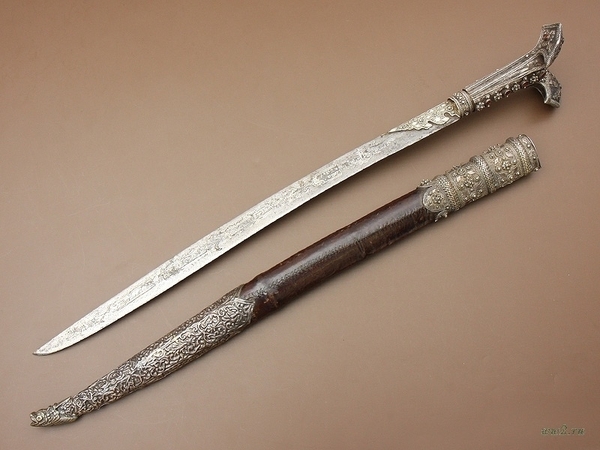

И этот ятаган напоследок!

P.S Если понравилось,подписывайтесь, буду пилить еще.В основном на ножи и огнестрельное оружие , на редкие типы оружия.Спасибо что подписываетесь, мне очень приятно.Так же можете оставлять заказы на то что вам интересно в комментариях.


Источник-http://spiculo.ru/

Показать полностью 12
216

ЕГИПЕТСКИЙ МЕЧ - ХОПЕШ

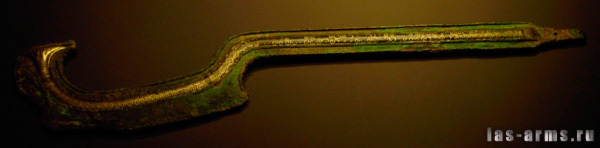

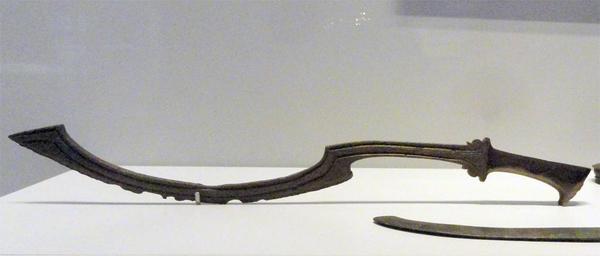

Хопеш – разновидность холодного оружия Древнего Египта с клинком серповидной формы. По форме и функциональным возможностям это что-то среднее между мечом и топором. Хопеш довольно удачно совмещает признаки обоих этих средств вооружения, — этим оружием можно рубить, резать, колоть. Причем в отличие от боевого топора хопешем можно было наносить противнику более глубокие поражения, схожие с разрезами от сабли.

Хопеш, египетский или ханаанский меч

Появляется в Новом Царстве, исчезает примерно после 1300 г до н. э., разная форма, разный вес, длинна от 50 до 70 см. Есть острые, встречаются тупые, вероятно церемониальные. Обнаружены в гробницах вельмож и царей (например, 2 найдены в гробнице Тутанхамона). В основном бронзовые, есть инкрустированные электром. Острое лезвие всегда на внешнеизогнутой стороне, расценивается, как сабля (меч), но таковым не является. Возможно, это видоизмененный боевой топор, с увеличенным весом и режущей поверхностью в области лезвия, способным наносить не точечный рубящий удар, а удар с “протягиванием”, секущий. По одной из версий, происходит от ассирийской саппары, которая расценивается, как модифицированный хананнейский сикль. Однако у саппары режущая кромка находится на конвекситальной (внутренней) поверхности.
Если бы хопеш был бы обнаружен в захоронениях Древнего или Среднего царств, можно было бы предположить, что форма и использование происходит от «ноги», бедра скота (бык, козел, газель), используемого, как молот. Более вероятно, что сама форма оружия вызвала название, сходное форме бедра - хопеш. Вероятно предположить, что более грубые и тяжелые хопеши использовались, как ударное оружие, для нанесения тяжелых увечий по голове, для пробивания доспеха или шлема, возможно так же, ими были вооружены военначальники на колесницах, хотя на известных изображениях Нового царства таковые не встречаются.
В переводе с древнеегипетского “хопеш” означало ногу животного. Анализ материала показал наличие вкраплений таких редких металлов как ферросиликомарганец и ферросилиций, что наводит на размышления о достижениях прогресса Древнего Египта. Длина хопеша часто не превышала 70 см, причиной этого была тяжелая относительная масса бронзы из которой он изготавливался (большую популярность и широкое распространение мечи приобрели лишь с появлением железа). Впрочем имеются неодинокие свидетельства того, что часто 70 см длины достигала одна лишь рукоять данного оружия. Она была двуручной, что давало возможность наносить удары противнику сидя верхом на коне или стоя в колеснице. В общем, хопеш имел довольно много вариаций, отличающихся как по форме, так и по весу оружия. Весьма интересен способ заточки лезвия. Клинок часто затачивался с двух сторон. С внешней стороны заострялся участок лезвия ближний к рукоятке оружия, с внутренней — на конце клинка.
Хопеш стал символом Нового Царства в Древнем Египте, обязательным атрибутом фараона. На многих рисунках внутри пирамид цари Египта изображены, держа в руках именно это оружие. Во время раскопок археологи обнаружили образцы этого оружия и в гробнице Тутанхамона. Они были не заточены по всей видимости играли роль символическую, церемониальную. Особенно хопеш был популярен во премя правления в Египте 18 династии (близко 1600 года до н.э.). В странах ближнего востока хопеш изготовлялся из бронзы. Металл в ту пору был довольно дорогостоящим материалом, поэтому данным типом оружия вооружались лишь лучшие бойцы, элитные воины, телохранители фараона.

Данное оружие было перенято от египтян древними римлянами и под новым названием – “копис” обрело огромную популярность в армии Александра Македонского. Хопеш вышел из употребления египетских войск около 1300 г. до н.э.



Интересные факты:



В наше время серповидные кхопеши становятся популярными в компьютерных играх и фильмах на египетскую тематику. Например, в фильме «Мумия» египетские воины-мумии пользуются этим видом меча.


Скорее всего, кхопеш является первым представителем оружия класса мечей. По крайне мере, ни каких более ранних мечей не было найдено археологами.


Ученые до сих пор спорят, был ли кхопеш боевым оружием или использовался в ритуалах и церемониях.


P.S Если понравилось,подписывайтесь, буду пилить еще.В основном на ножи и огнестрельное оружие , на редкие типы оружия.Спасибо что подписываетесь, мне очень приятно.Так же можете оставлять заказы на то что вам интересно в комментариях.


Источник http://las-arms.ru/

Показать полностью 4
380

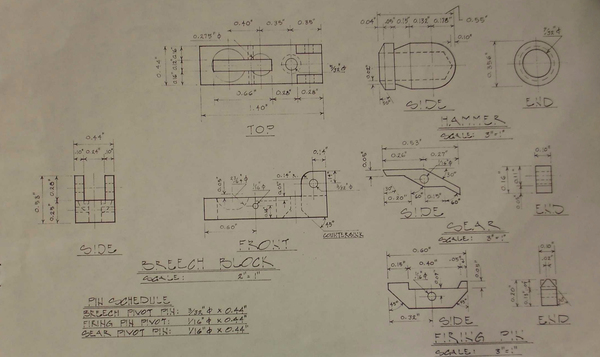

Пистолет замаскированный под зажигалку+чертежи

Одним из интересных стреляющих устройств, замаскированных под обычные бытовые предметы, является стреляющая зажигалка или зажигалка-пистолет.

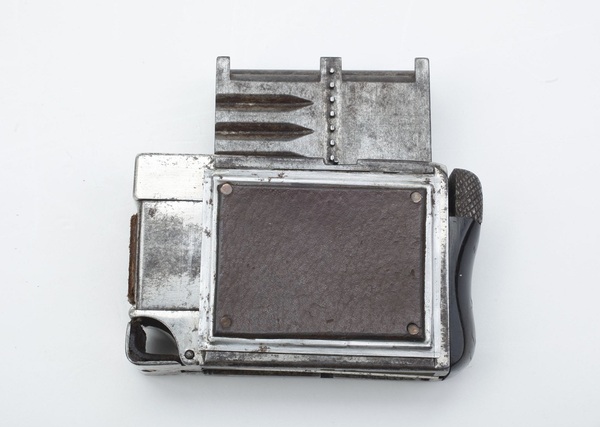

Стреляющая зажигалка выполнена как карманная бензиновая зажигалка марки Zippo. Зажигалка-пистолет имеет прямоугольный металлический корпус с и откидную крышку. Основная часть зажигалки является вкладышем в корпус.

На донце стреляющей зажигалки имеется маркировка «Zippo», а так же номер патента оригинальной бензиновой зажигалки «PAT.2517191». На донце вкладыша имеется маркировка в виде обозначения применяемых патронов «KAL 4MM KURTZ».

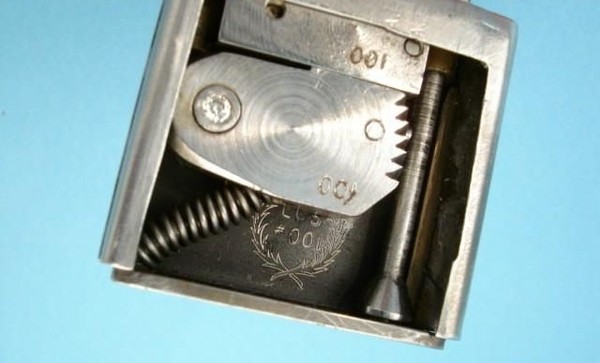

На внутренних поверхностях вкладыша имеется маркировочный знак в виде двух ветвей и цифры «100». Стреляющее устройство однозарядное. Ствол стреляющего устройства расположен на месте фитиля, спусковым механизмом является рычаг зажигалки.

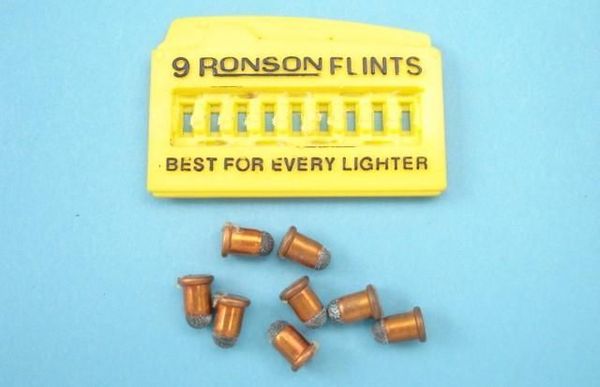

Вместе с зажигалкой в комплекте идет блок с 9 патронами, на поверхности блока имеется маркировка «9 Ronson flints».

Судя по информации из некоторых источников, были и другие стреляющие зажигалки. Некоторые из них можно было использовать по прямому назначению, хотя количество бензина в них было минимальным, из-за того, что основную часть корпуса занимало непосредственно стреляющее устройство.

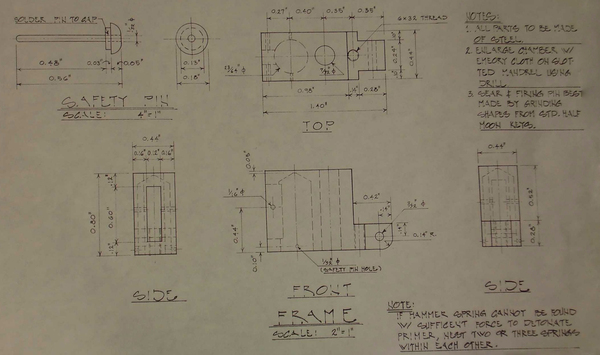

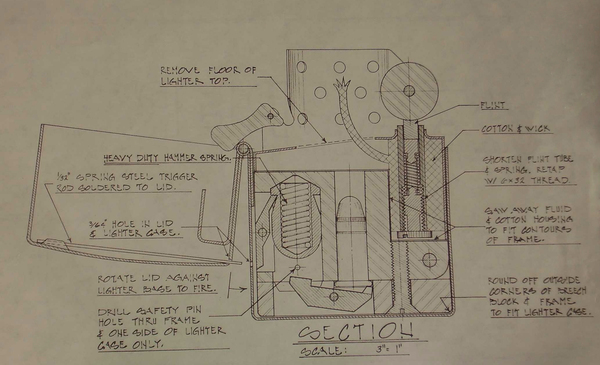

Представленная схема лучше всего демонстрирует принцип работы подобной стреляющей зажигалки. Внутри прямоугольного корпуса с крышкой устанавливается вкладыш с зажигающим и стреляющим устройствами. Сама зажигалка расположена в правой части вкладыша и представляет собой кремень и колесико с насечкой для получения искр, а так же фитиль, соединенный с небольшой емкостью с бензином. Стреляющее устройство находится в центральной части вкладыша и представляет собой ствол, дульное отверстие которого расположено напротив фитиля. Ударник стреляющей зажигалки закреплен на оси. Одна сторона ударника с бойком расположена напротив закраины патрона .22 калибра (вероятно патрона с короткой гильзой), а вторая расположена напротив своеобразного подпружиненного курка. Шептало выполнено в виде качающейся на оси детали. Спусковым устройством является выступ крышки корпуса зажигалки. Когда крышка полностью открывается, выступ крышки через отверстие в корпусе нажимает на один конец шептала, происходит срыв курка с боевого взвода и курок наносит удар по ударнику, боек ударника разбивает капсюль – происходит выстрел. Для перезарядки стреляющей зажигалки необходимо извлечь вкладыш, удалить стреляную гильзу разместить патрон в патронник, взвести курок и установить вкладыш вновь в корпус зажигалки.

P.S Если понравилось,подписывайтесь, буду пилить еще.В основном на ножи и огнестрельное оружие , на редкие типы оружия.Спасибо что подписываетесь, мне очень приятно.


Источник historypistols.ru

Показать полностью 9
41

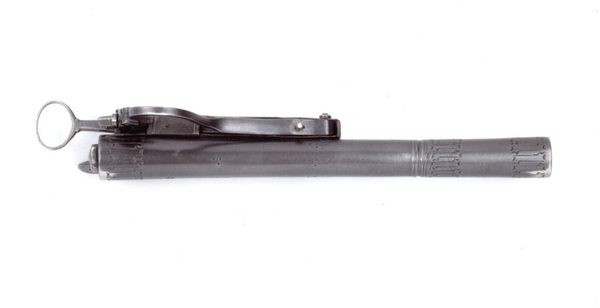

«Оружие монаха» с терочным замком

Одним из интересных образцов огнестрельного оружия, воспламенение порохового заряда в котором происходило не с использованием фитильного запала, а при помощи механического устройства, является так называемое «Оружие монаха» или «Ружье монаха».
Данное оружие хранится в Дрезденском Историческом музее и датируется ориентировочно концом 15 века. По одной версии такое название оружие получило в связи с тем, что возможно «Оружие монаха» было изготовлено монахом Бертольдом Шварцем, который считается изобретателем пороха.
«Оружие монаха» уникально не только тем, что подобного оружия больше нигде не сохранилось, а возможно оно было выпущено в единственном экземпляре, как экспериментальное, но и необычной конструкцией устройства запального механизма.

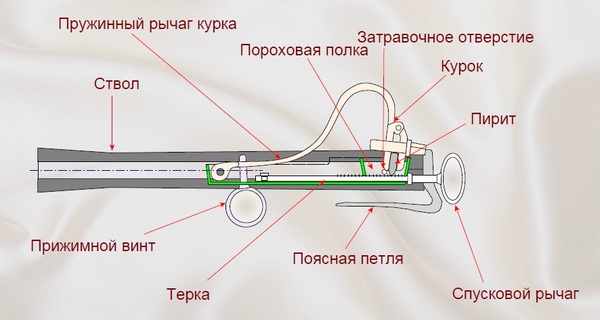

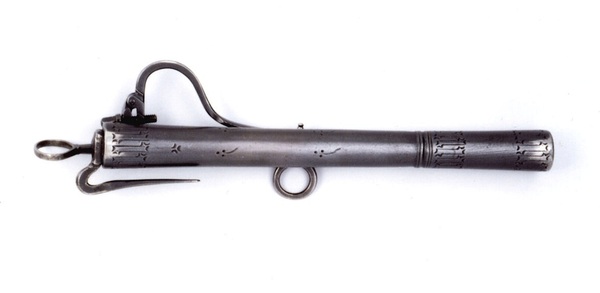

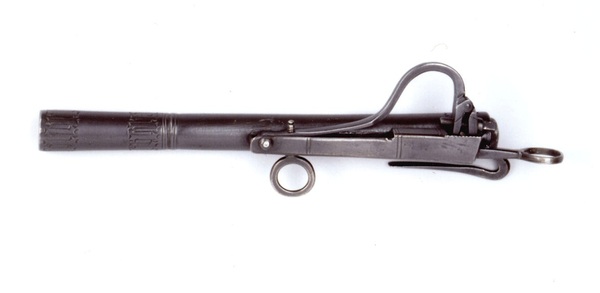

«Оружие монаха» состоит из ствола длиной 275мм, с тыльной стороны которого вкручивается затворный болт с поясным крюком или петлей, предназначенным для удобства переноски оружия и терочного замка.

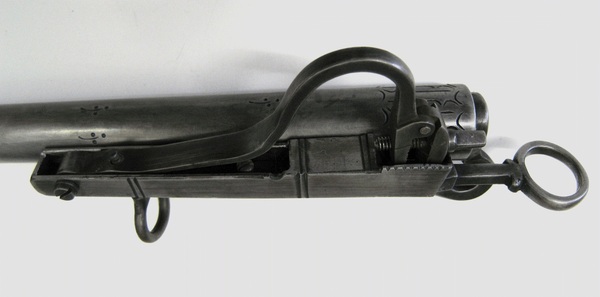

Терочный замок размещен слева от ствола. Замок представляет собой короб размерами 14×16х140мм, в задней части которого, напротив запального отверстия ствола, расположена пороховая полка. Внутри короба, под пороховой полкой, располагается пластина с рифленой поверхностью и рычагом-кольцом на одном конце – «терка». В передней части короба на оси закреплен подпружиненный рычаг курка. Губки курка зажимают пирит с помощью куркового винта. В нижней передней части короба крепится прижимной винт с головкой в виде кольца. При закручивании данного винта, курок прижимает пирит к рифленой поверхности «терки».

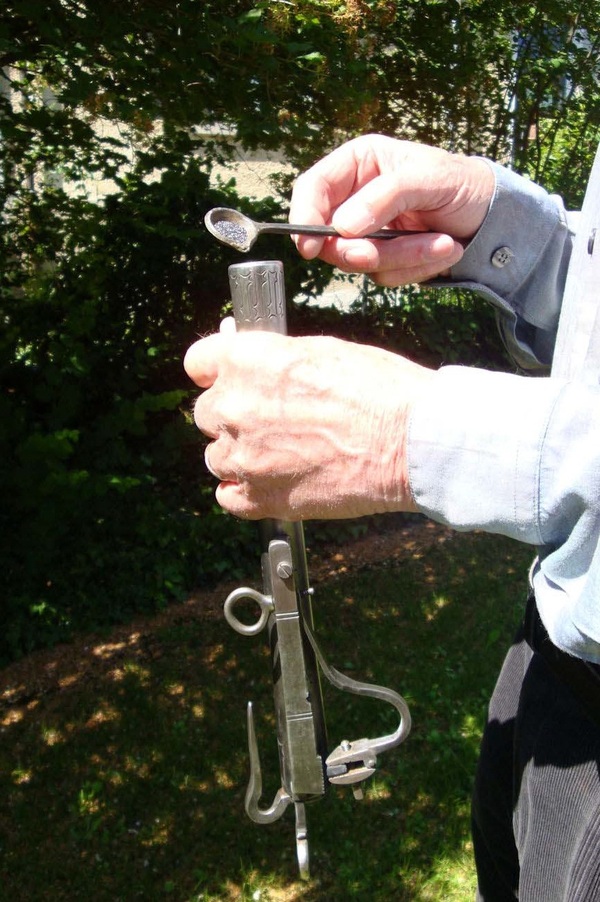

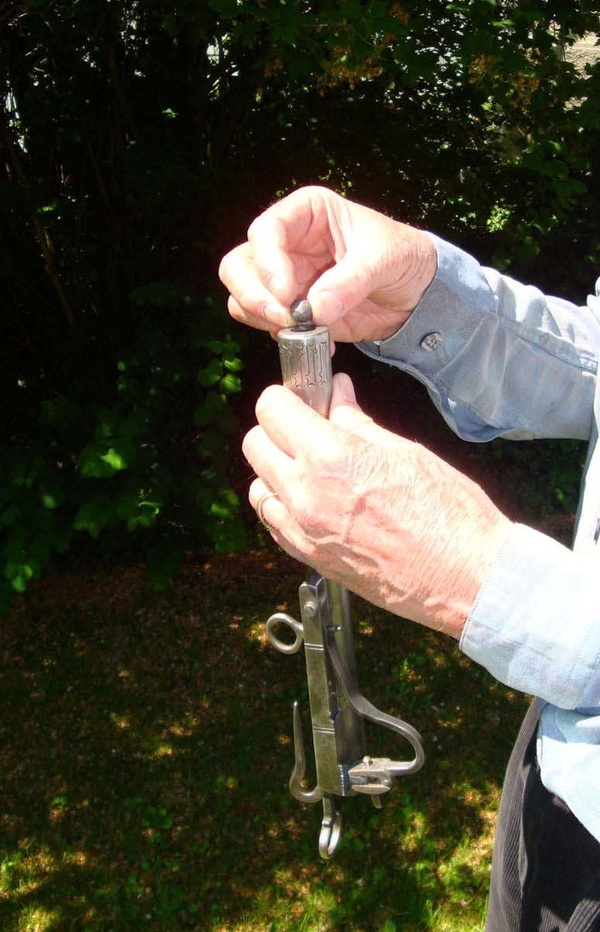

Для подготовки к выстрелу из «Оружия монаха» в канал ствола засыпался пороховой заряд,

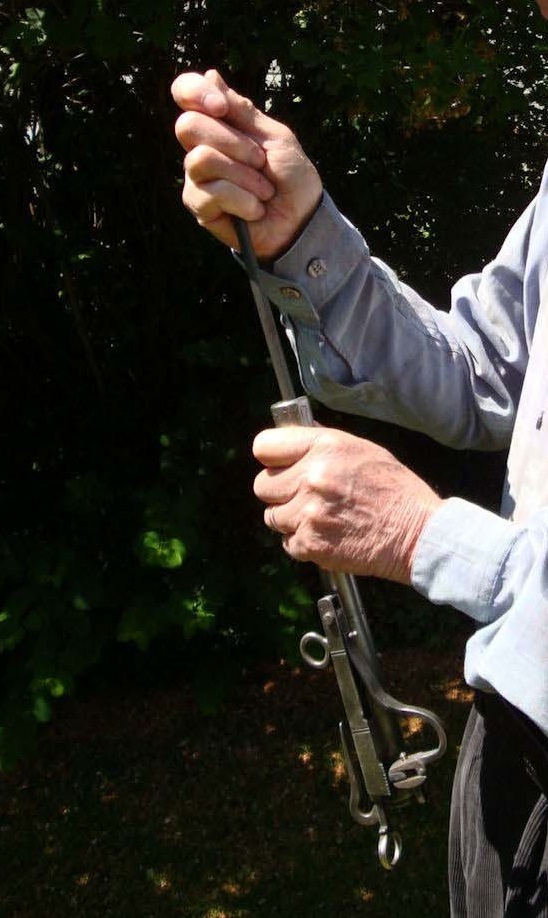

после чего в ствол помещалась и досылалась шомполом до упора в пороховой заряд пуля.
На пороховую полку помещался заряд затравочного пороха (при этом желательно было извлечь прижимной винт и отвести курок от пороховой полки), после чего с помощью прижимного винта курок закручивался и пирит, зажатый в губках курка, плотно прижимался к рифленой поверхности «терки» у пороховой полки.

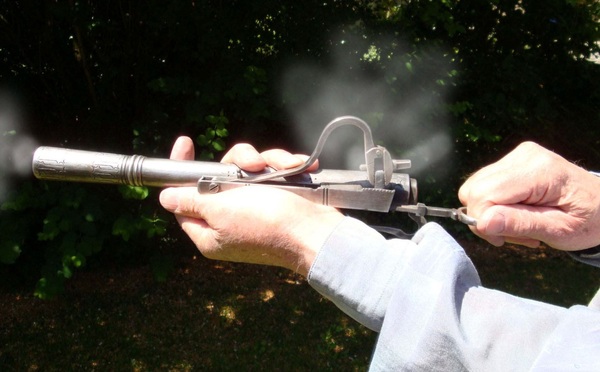

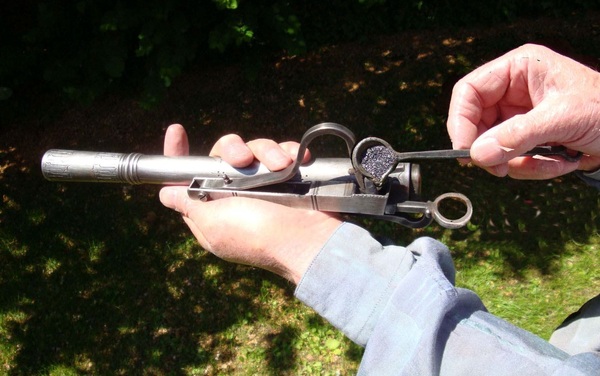

Для выстрела ствол удерживали левой рукой, правой за кольцо-рычаг оттягивали «терку». При этом пирит за счет трения о рифленую поверхность терки высекал искры, которые поджигали затравочный порох. Затравочный порох через запальное отверстие в стволе воспламеняло основной пороховой заряд – происходит выстрел.


P.S Если понравилось,подписывайтесь, буду пилить еще.В основном на ножи и огнестрельное оружие , на редкие типы оружия.Спасибо что подписываетесь, мне очень приятно.


Источник historypistols.ru

Показать полностью 9
206

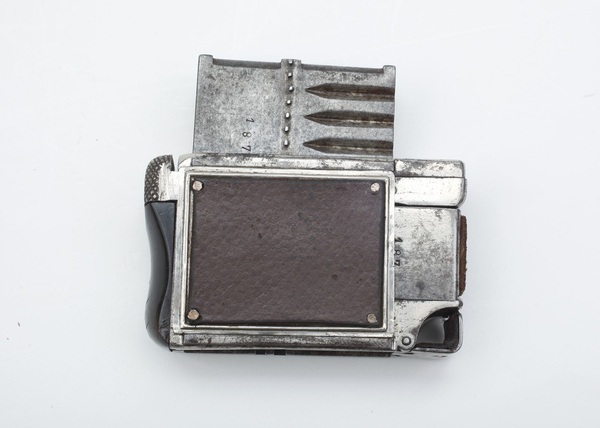

Кошелек-револьвер под шпилечный патрон или "Мелочи не найдется?"

На одном из интернет-аукционов увидел довольно необычное оружие. Описано оно было как кошелек-револьвер (бумажник-револьвер), ориентировочно выпущенный в 70 — 80-е годы девятнадцатого века бельгийскими оружейниками.

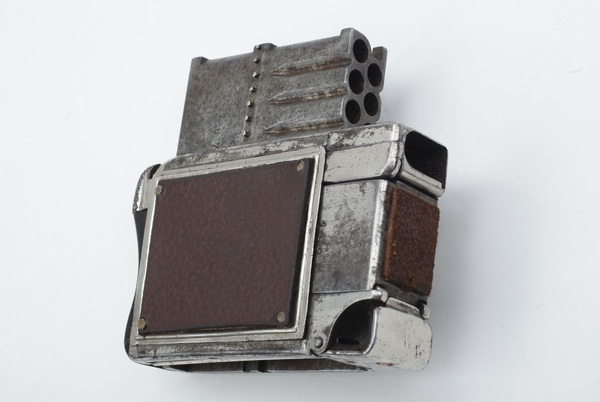

Оружие представляет собой револьвер, встроенный в металлическую коробку, состоящую из двух секций, которую можно принять за кошелек, шкатулку или портсигар. Коробка шириной 65 мм, диной 105 мм, изготовлена из металла желтого цвета и состоит из двух отсеков. Крышки отсеков шарнирно закреплены на одной из торцевых сторон коробки. Крышки отделаны кожей.
Первый более тонкий отсек – представляет собой обычный кошелек с несколькими отделами. Отсек открывается с помощью подпружиненной кнопки, расположенной на торцевой поверхности.
Второй отсек большего размера, в нем закреплен стреляющий механизм, напоминающий шпилечный револьвер. Второй отсек открывается с помощью, поворачивающейся на оси, защелки.
Барабан стреляющего механизма цилиндрический, не имеет долов, на поверхности барабана имеются лишь выступающие зубцы, для фиксации положения камор барабана. Кошелек револьвер имеет барабан с шестью каморами для размещения шпилечных патронов. В основании барабана имеются вырезы для размещения шпилек патронов. С правой стороны рамки стреляющего устройства имеется дверца, которая открывается вверх-вправо.
Ствол стреляющего устройства длиной примерно 10 мм, канал ствола гладкий и не имеет нарезов, калибр ствола 5мм. Ствол закрыт в походном положении специальной заслонкой. Ударно спусковой механизм стреляющего устройства самовзводный, курок не имеет спицы для ручного взведения.
Спусковой крючок складной и в походном положении скрыт в пазу корпуса кошелька. Для перевода оружия в боевое положение необходимо открыть заслонку ствола, при этом спусковой крючок выдвигается из паза и оружие готово для стрельбы. Для перезаряжания оружия необходимо открыть отсек со стреляющим устройством.
Бумажник-револьвер на крышке второго отсека имеет встроенный шомпол.
На торцевой поверхности кошелька между кнопками имеется маркировочный текст «FRANKENAU’S PATENT»
серийный номер оружия наносился на казенной части корпуса револьвера, на рамке и в некоторых случаях барабане стреляющего устройства имеется клеймо в виде литеры «V», расположенной под короной.

Удалось найти патент США №196,794 от 06 ноября 1877 года «Combined Pocket-Book and Revolver» (Комбинированный бумажник и револьвер), который получил Оксар Франкено (Oscar Frankenau) из германского Нюрнберга.

Оригинальная конструкция оружия получилась и довольно практичной с целью обеспечения безопасности своего кошелька, ведь для того чтобы защититься от грабителя достаточно было протянуть ему свой кошелек и … выстрелить из него.


P.S Если понравилось,подписывайтесь, буду пилить еще.В основном на ножи и огнестрельное оружие , на редкие типы оружия.Спасибо что подписываетесь, мне очень приятно.


Источник historypistols.ru

Показать полностью 16
43

Двенадцатизарядный пистолет калибра 5.6 мм или пачка сигарет .

Недавно увидел очень интересное оружие. Не совсем понятно цель его создания. Возможно, это одна из разновидностей оружия самообороны, предназначенное для скрытого ношения, возможно конструкторы ставили целью сделать пистолет для специальных агентов. Во всяком случае на сайте американского Национального Музея Оружия есть лишь одна фраза: 12 зарядный .22 калибра пистолет в форме колоды карт или пачки сигарет.

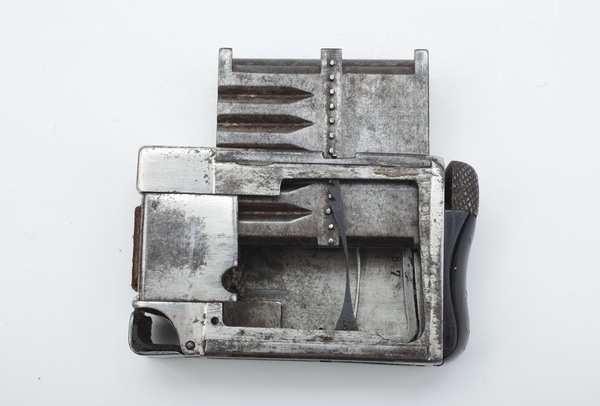

Пистолет имеет корпус прямоугольной формы, внутри которого размещен ствольный блок и детали ударно-спускового механизма. Внутри корпуса вырезаны направляющие для поперечных стержней ствольного блока. На переднем торце пистолета располагается кнопка спуска, выше нее в корпусе сделан вырез для вылета пули из ствольного блока при стрельбе. В нижней части переднего торца выполнена петля.

Курок расположен в верхней части заднего торца пистолета и имеет ромбовидную насечку. На ствольном блоке с правой стороны и на правой стороне корпуса кнопки спуска имеется серийный номер 187. Аналогичные номера имеются на внутренней поверхности правой крышки корпуса и защелке подающего механизма. Боковые поверхности корпуса закрывают прямоугольные крышки с декоративным покрытием и заклепками по углам. При отделении крышек обеспечивается доступ к деталям подающего и ударно-спускового механизма.

Ударно-спусковой механизм вероятно двойного действия, т.е. при нажатии на кнопку спуска происходит взвод курка, далее срыв его с боевого взвода — выстрел. Ствольный блок прямоугольной формы. 12 стволов выточены в единой заготовке и расположены в шахматном порядке. Патронник и ствольного блока, предназначены для размещения 12 патронов кольцевого воспламенения калибра 5.6 мм (0.22 LR). Дульная часть ствольного блока на боковых поверхностях имеет треугольные проточки между стволами. На боковых поверхностях ствольного блока в средней его части располагаются поперечные стержни, предназначенные для фиксации зубцами подающего механизма.

Пистолет плоский и легко может быть уложен для маскировки в пачку из под сигарет, коробку из под карт, книгу с вырезанной нишей и другие подходящие предметы. Кроме того внешний вид пистолета, когда ствольный блок располагается внутри корпуса, совсем не напоминает оружие, пистолет чем-то даже похож на зажигалку.



Найти более подробные сведения о данном пистолете я к сожалению не смог, поэтому буду очень рад, если кто-то из читателей поделиться информацией или кинет ссылку на источник справочных данных о представленном оружии.


P.S Если понравилось,подписывайтесь, буду пилить еще.В основном на ножи и огнестрельное оружие , на редкие типы оружия.Спасибо что подписываетесь, мне очень приятно.


Источник historypistols.ru

Показать полностью 4
