Слоу продолжение и восстановление оболочки для подарка

В продолжение поста https://pikabu.ru/story/nezabyivaemyiy_podarok_drugu_2017_ch...


Таки дошли мои руки до восстановления оболочки до более менее изначального состояния, несмотря на то что дел тут максимум на 2 дня, и это с учетом времени на просушку, принялся я за неё дело только спустя ~3 месяца, вот такой я слоупок.

Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография

Ну да ладно, как ранее писал, сразу после вскрытия оболочка была заварена, но вот швы получились далеко не самые аккуратные, в тот момент не заморачивались по этому вопросу. А вот сейчас заморочиться пришлось, т.к. после снятия старой краски грубый шов прямо бросается в глаза. Подумал немного, решил я это дело чутка подправить акриловым герметиком, получилось вполне себе ничего, не сказать что незаметно, но заваленные грани уже в глаза не бросается.

Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография

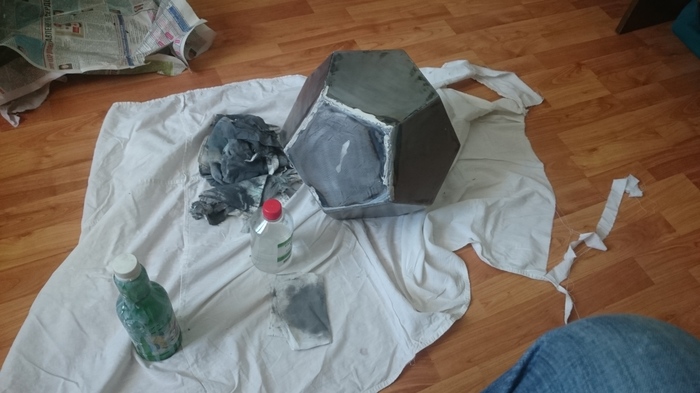

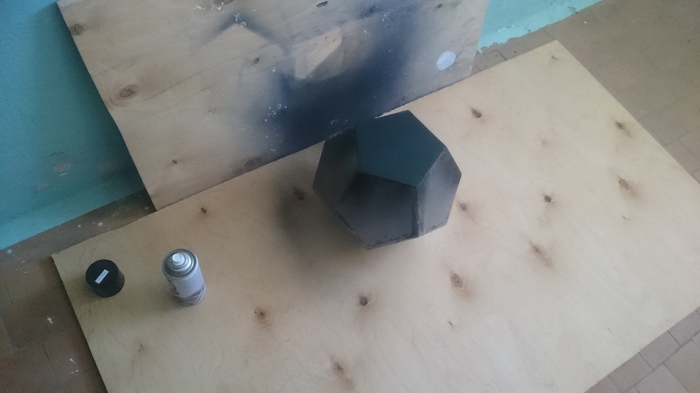

Дал герметику денек просохнуть, обезжирил и начал красить в черный цвет.
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография

Спустя сколько то там дней докрасил до конца "кубик", для ускорения просушки окрашиваемой грани использовал веер из малость великоватого куска фанеры (вон он на фото другого оттенка), получилась некая тренировка для шашлыка перед мангалом.

Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография

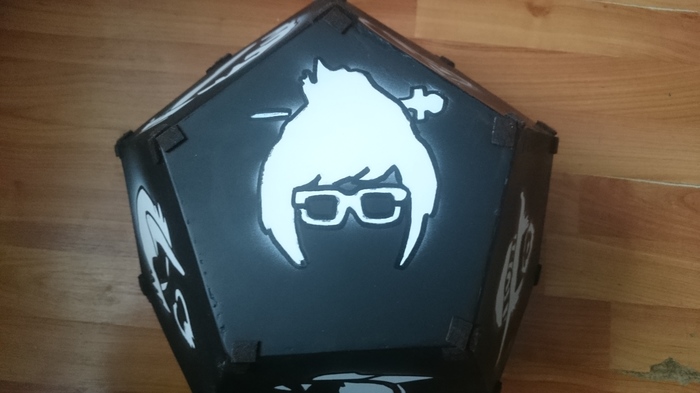

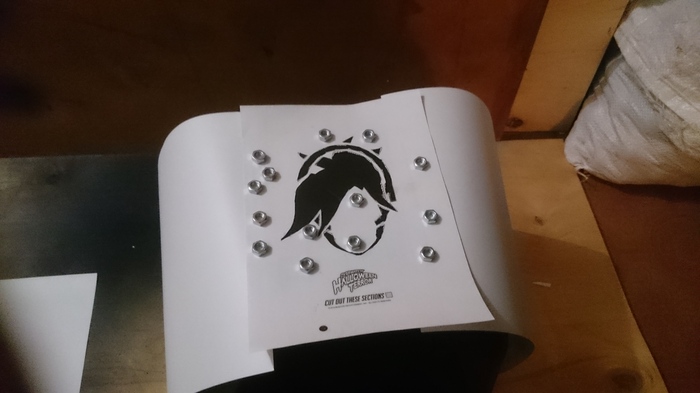

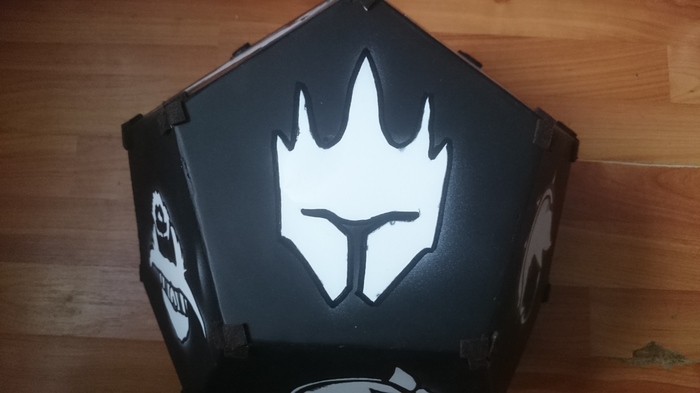

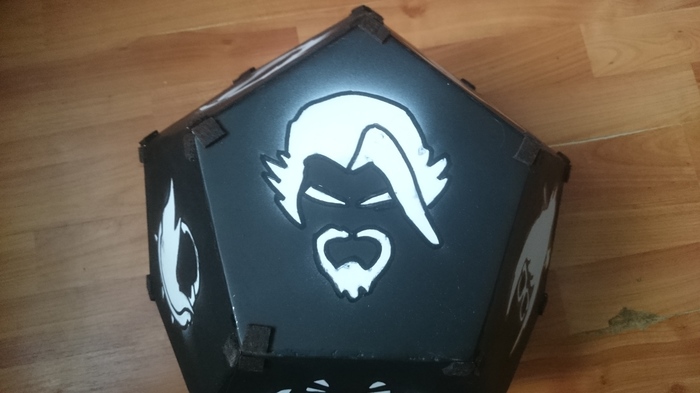

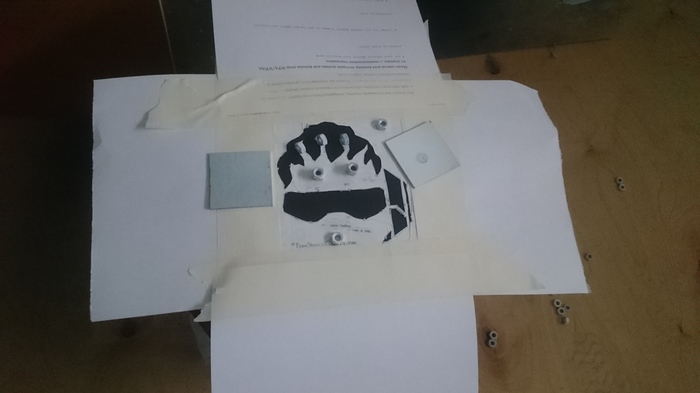

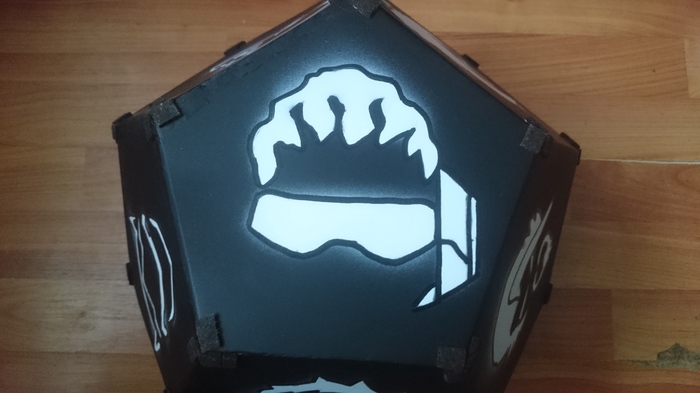

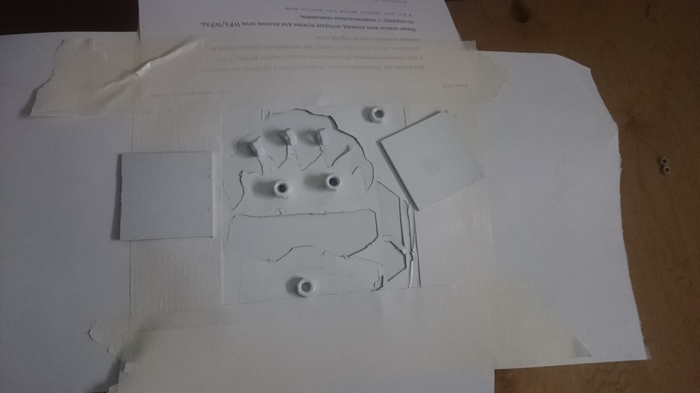

На следующий день стать наносить на "кубик" трафаретные "хари", в 2 подхода по 6 граней.

Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография

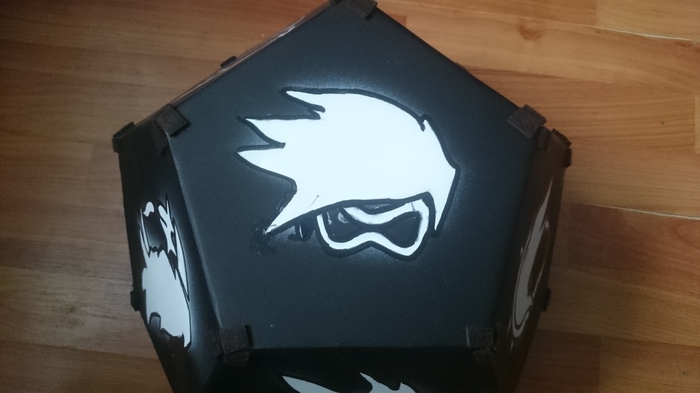

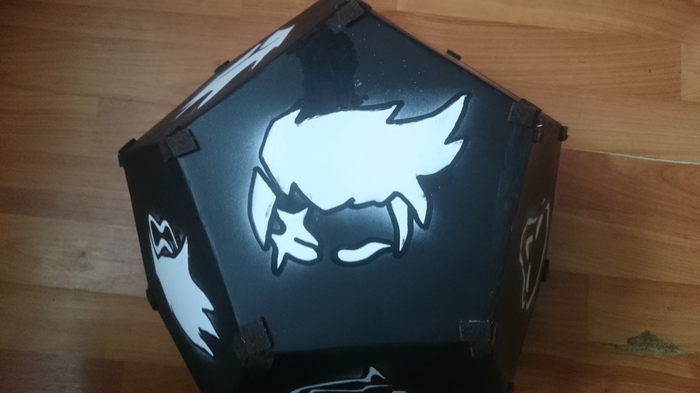

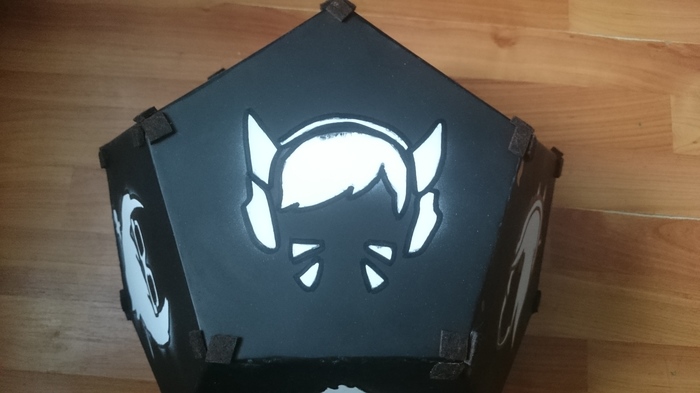

После высыхания доработал маркером по металлу контуры и подкрасил явные косяки.

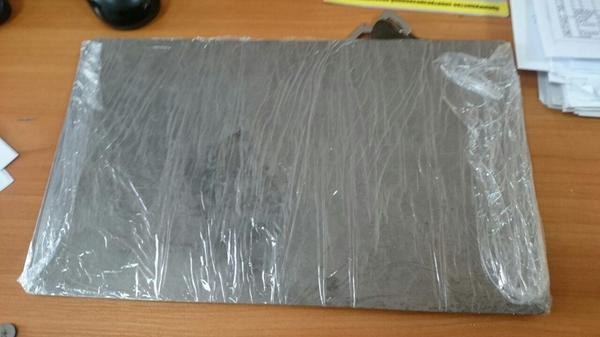

Чтобы краска не обдиралась, купил я лист самоклеящегося войлока для мебели, нарезал на более менее корявые кусочки, а потом более менее коряво наклеил со всех сторон.


Хотя по началу я пытался нарезать и наклеить все красиво, но потом увидел какой получается расход войлока, а идти еще раз в магазин банально лень, подумал и решил "пффф, и так сойдет", в результате получилось как получилось.

Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография

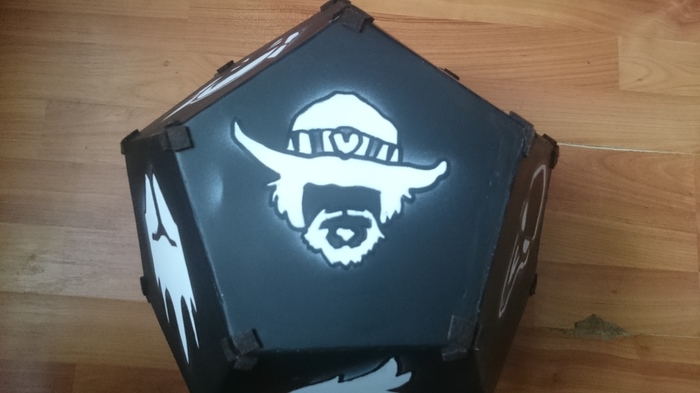

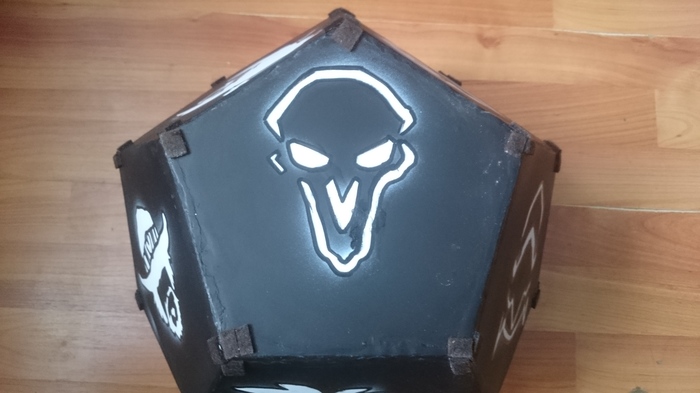

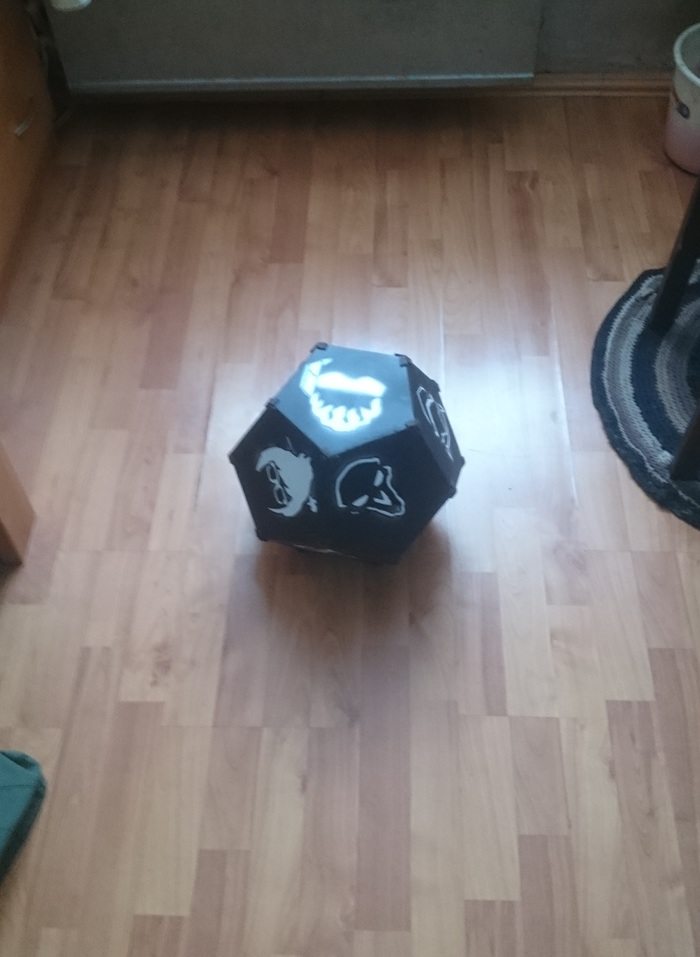

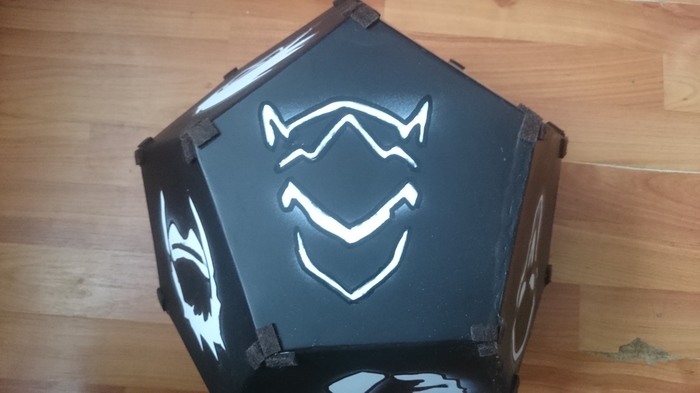

Накладки конечно смотрятся "не красиво", но по крайней мере с ними "кубик" отлично катается по полу, без ущерба краске.


Если в доме не жалко полы, а также соседей снизу, то этот "кубик" вполне можно использовать по назначению. Ну или в качестве последнего метательного средства самообороны, т.к. весит от нормально, *ВЖУХ и это шутка за 300, а еще про тракториста*.

Слоу продолжение и восстановление оболочки для подарка Подарки, Подарок на день рождения, Длиннопост, Фотография
Показать полностью 18

Незабываемый подарок другу. 2017-2 (часть2)

Продолжение предыдущего поста Незабываемый подарок другу. 2017-2 (часть1).

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

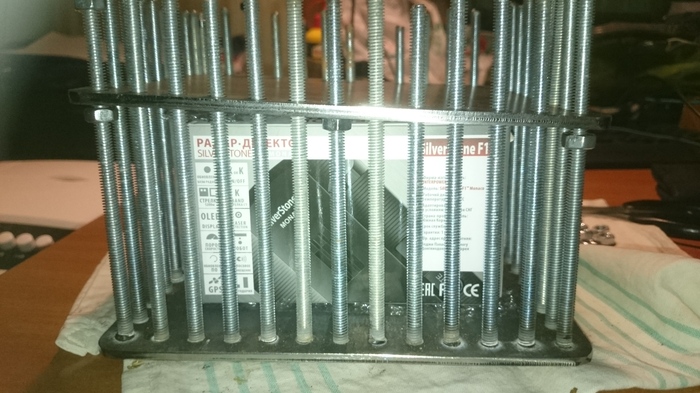

После сварки клетки, следовала окончательная сборка конструкции с подарком внутри.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Чтобы не раздавить коробку - были установлены ограничители.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

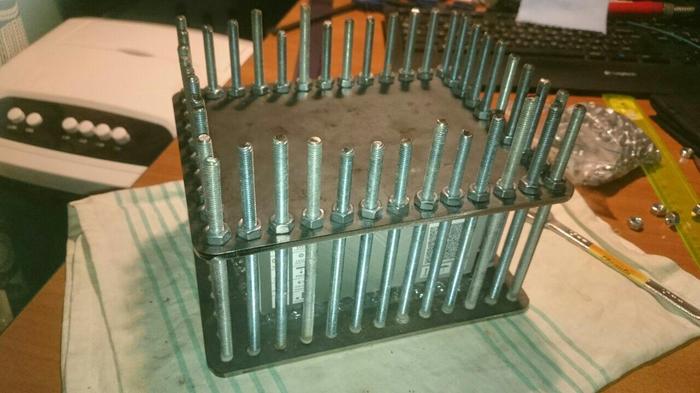

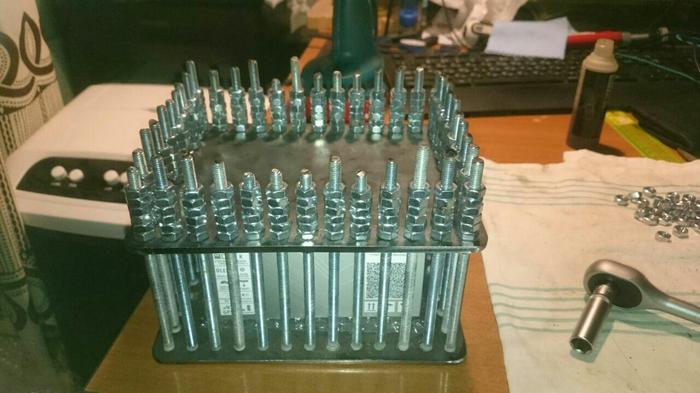

Пошел процесс накручивания гаек. Самый нижний слой был посажен на клей-момент, но клей оказался так себе.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Накручивал гайки в основном шуруповертом, а затем протягивал ключом.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Под конец укоротил шпильки лобзиком на один уровень.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

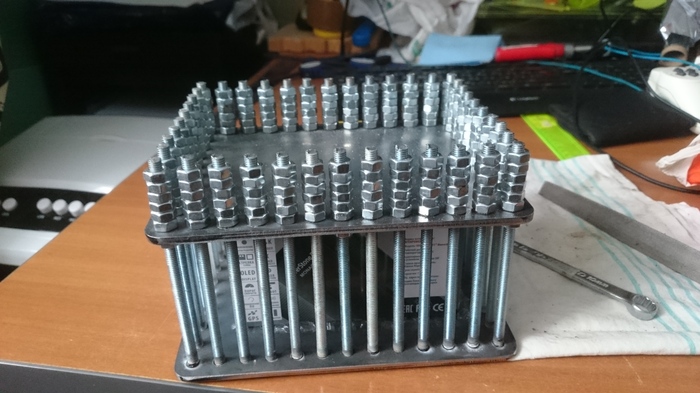

Клетка готова, пора пилить коробку.

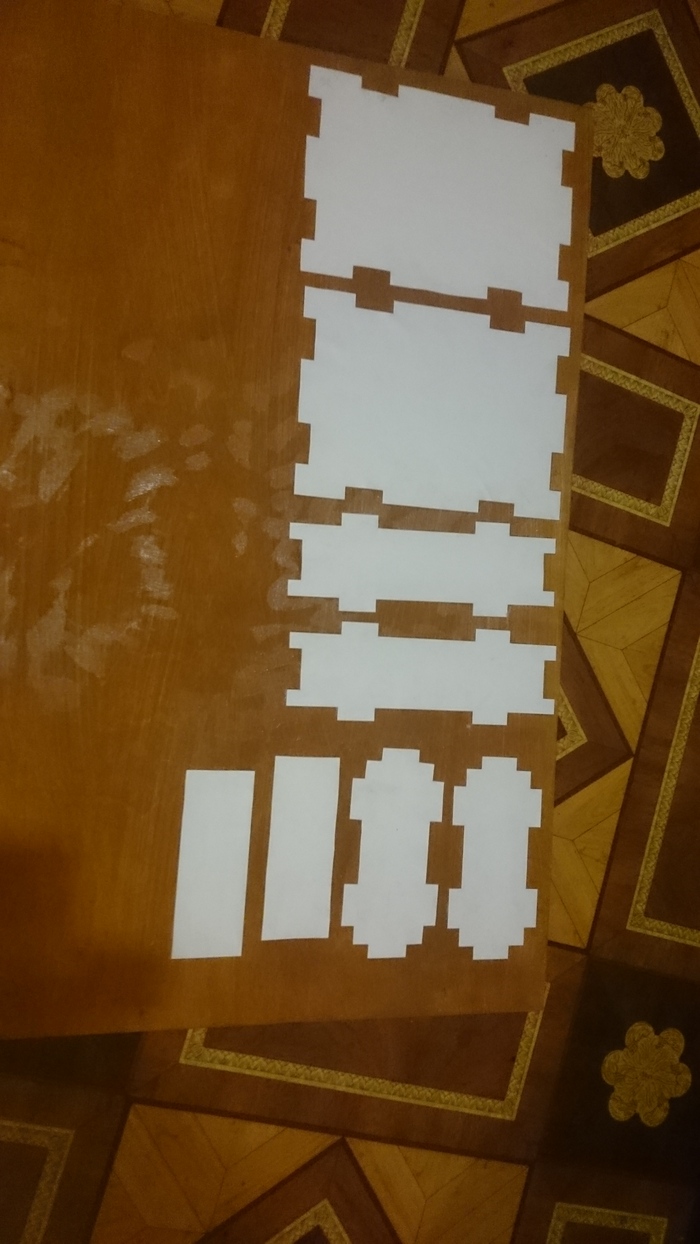

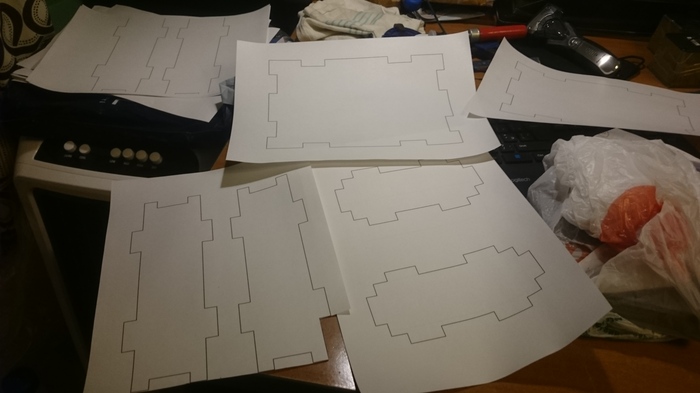

Вырезал я ее аналогично предыдущему подарку, по бумажным шаблонам и собрал на саморезы с клеем ПВА.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

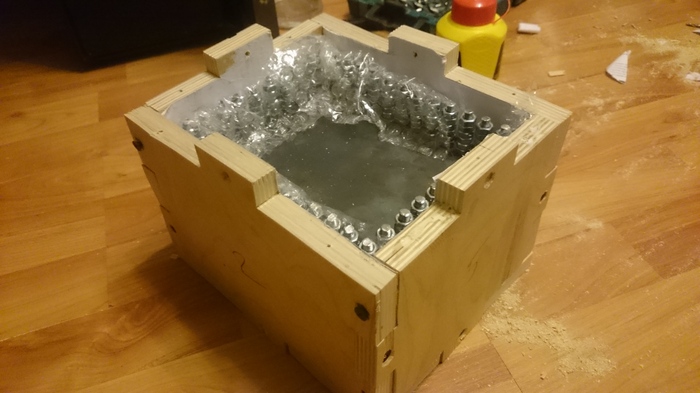

В качестве тонкого намека, к тому что ждет именинника, положил первую попавшуюся картинку со схемой автомобильного узла, этим узлом стала передняя ступица ЗИЛ 5301.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

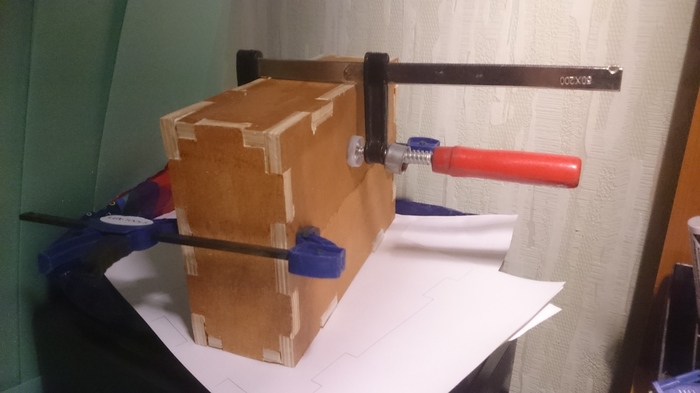

Потом коробка закрылась крышкой, опять же с клеем ПВА, а саморезы были протянуты.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Теперь вопрос с покраской, на фоне овервотч кубика, простая фанерная коробка какая то невыразительная, нужно думать. Но долго думать не пришлось, решил пойти проверенным(на другом подарке) способом, который сразу вызывает получателей подозрение на содержимое, оформить под почту России (не в обиду самой почте).

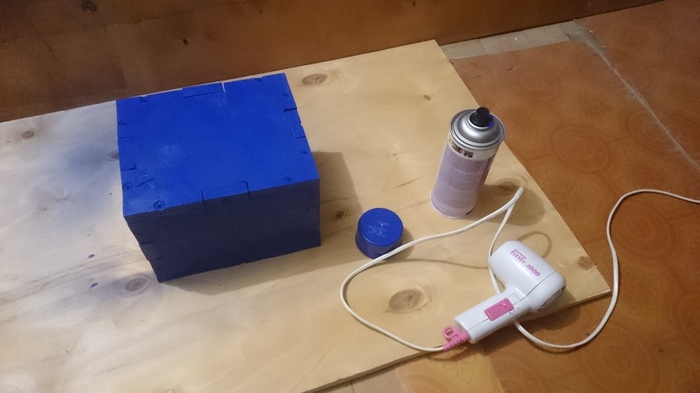

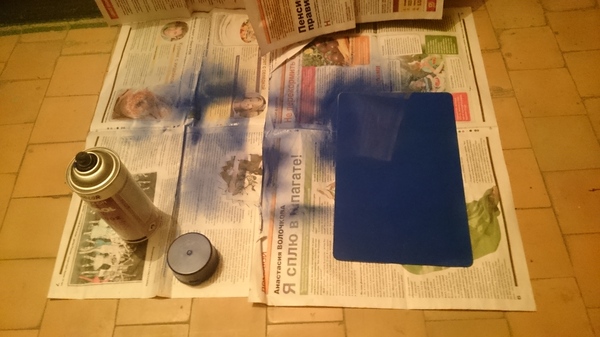

Для этого, берем коробку и красим в синий цвет.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Распечатываем на цветном принтере нужные(и не очень) картинки.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

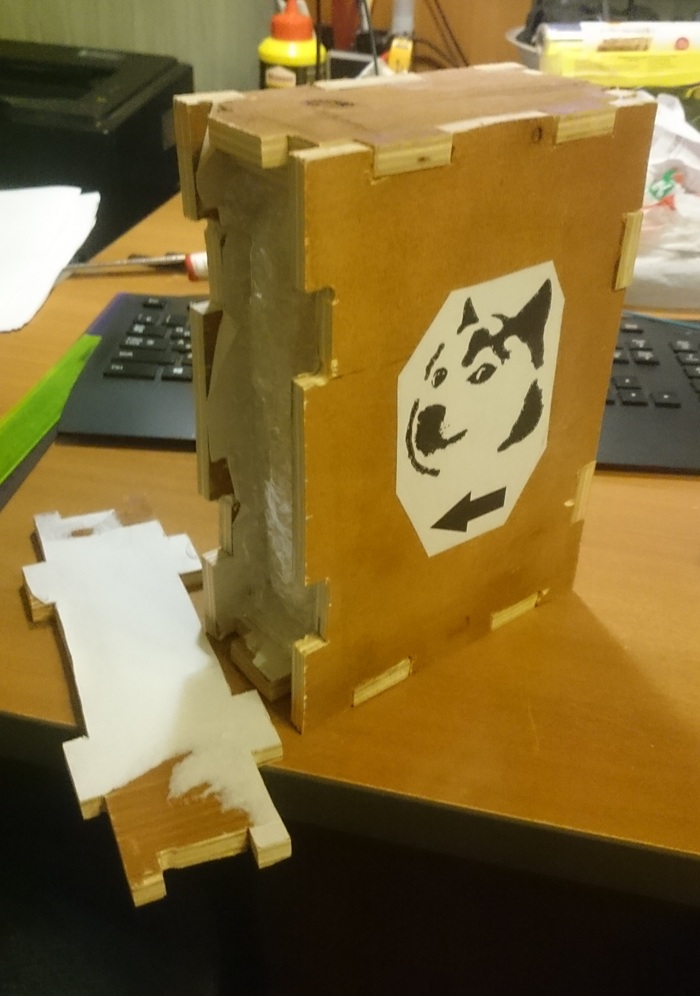

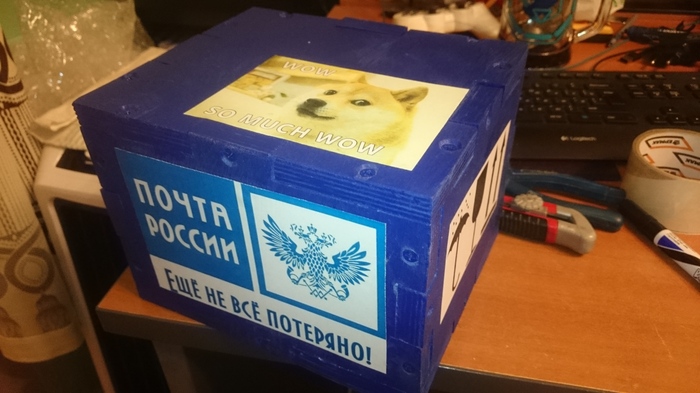

И наклеиваем со всех сторон.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки
Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

На этом работа с упаковкой была полностью закончена. Осталось только дождаться даты вручения.


День вручения и вскрытия.


Когда он увидел синюю коробку почты России, у него, как и ожидалось, сразу же появились сомнения по части того что его ждет.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

А когда он достал содержимое коробки, выражение его лица было примерно такое:

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Ну что поделать, подарок то хочется, он начал откручивать гайки. Открутил их с одной стороны и решил схитрить, попытался выбить шпильки молотком.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Но не тут то было, выпадение одной шпильки - чистое везение, остальные не выбивались.


Окай, схитрить не получилось.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Продолжил откручивать. К процессу подключились друзья.

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

А что я? Я сидел со стаканом, попивал его содержимое и наблюдал за процессом с улыбкой до ушей.


Спустя минут 30 с момента вручения, он таки извлек свой подарок из клетки.

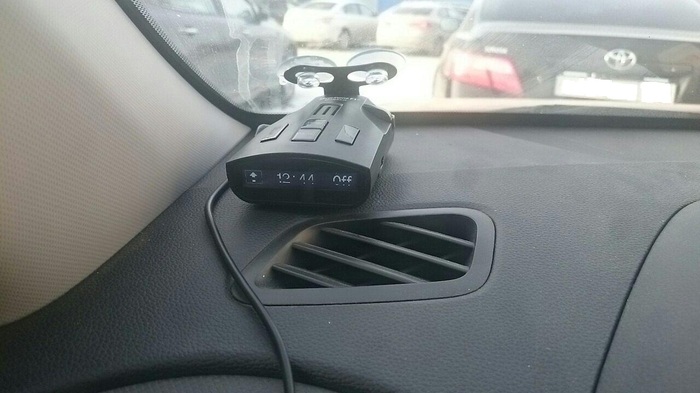

Который теперь ему служит в машине «верой и правдой».

Незабываемый подарок другу. 2017-2 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Как и в прошлый раз прикладываю исходные файлы в виде 3д моделей solidworks 2012.



В заключении: не спорь со сварщиком с металлообработчиком.

Показать полностью 18

Незабываемый подарок другу. 2017-2 (часть1)

Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Другая история про изготовление оригинальной и незабываемой упаковки к подарку для друга.


Про аналогичную упаковку, которая изготавливалась параллельно, можно прочитать тут:

Незабываемый подарок другу. 2017 (часть1)

Незабываемый подарок другу. 2017 (часть2)


Как и в тот раз, начали с выбора подарка, выбор наш пал на радар-детектор SilverStone F1 Monaco.

Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

С упаковкой для него думали долго. Вариантов было много, каждый по своему интересный, но нужно было найти такой, чтобы был сравнимый по сложности/времени вскрытия с аналогичным. Процесс шел в тупик.

И тут мне вспомнилось видео с ютуба, которое зовется «водка под гайкой», оно и стало моим источником вдохновения. Конструкция вполне простая, да и процесс вскрытия обещает быть не простым, так что остановились на ней.

Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Сразу набросал упрощенную 3д модель (все в том же solidworks 2012).

Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Подарок - красным, серым – пластины 4 мм ст3, желтым и зеленым - шпильки и гайки М6.

Предварительно получилось 42 шпильки по 120 мм и 252 гайки М6.

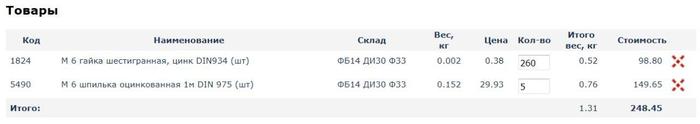

Заглянул на сайт магазина крепежа узнать что выходит по стоимости расходников.

Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Норм, идем дальше. (на самом деле шпилек надо 6 шт.)


Пластины отдал в изготовление (лазерная резка листового металла).


Чтобы при вручении добавить эффект неожиданности – решено эту клетку спрятать в коробку из фанеры. Фанера толщиной 16-20 мм.

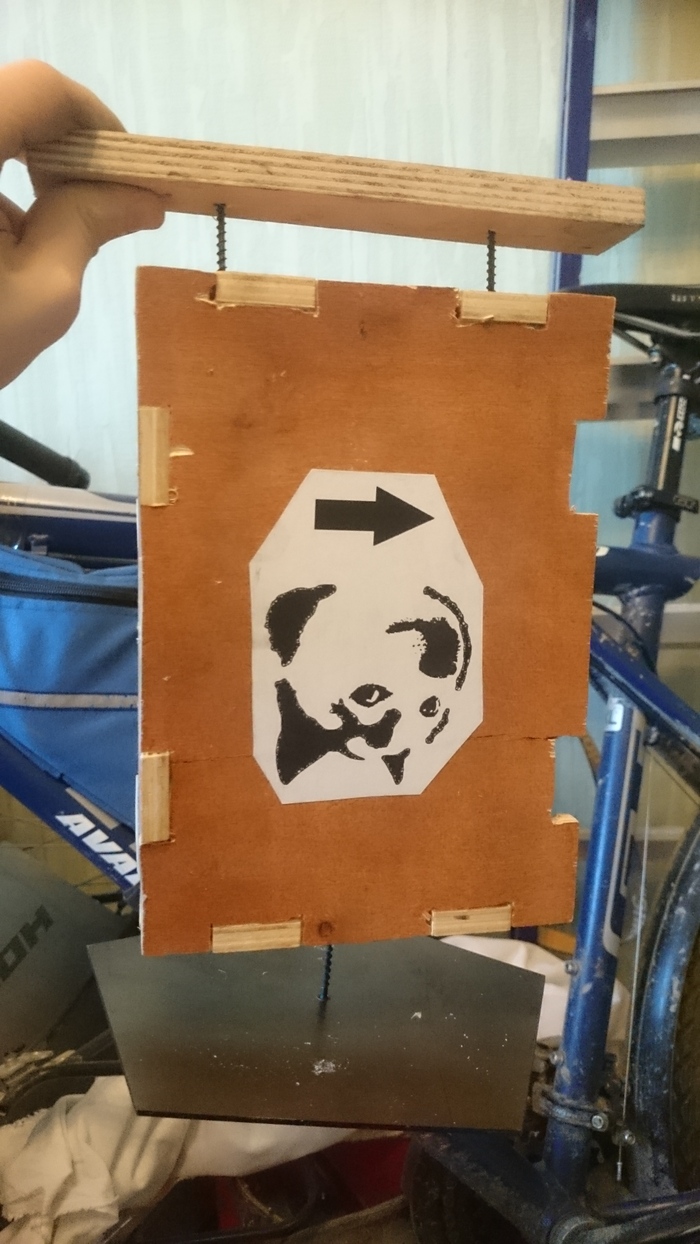

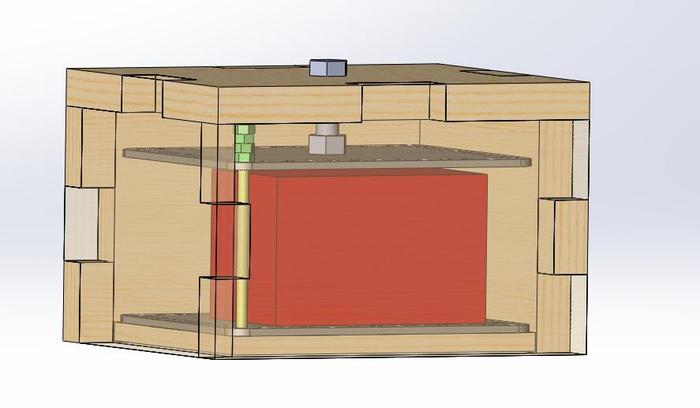

Клетка накрывается коробкой без дна и удерживается внутри болтом с гайкой по середине.

Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Но, это получается как то слишком просто, решил делать коробку помощнее и посложнее, чтобы просто так не открылась.

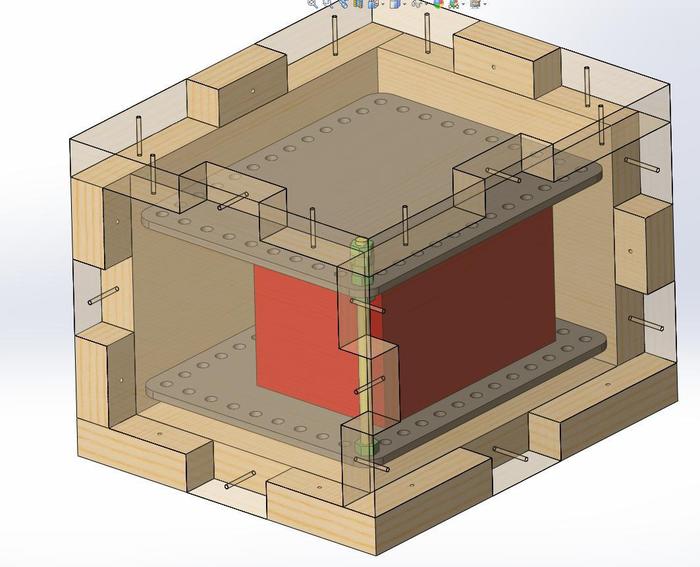

Новый вариант.

Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

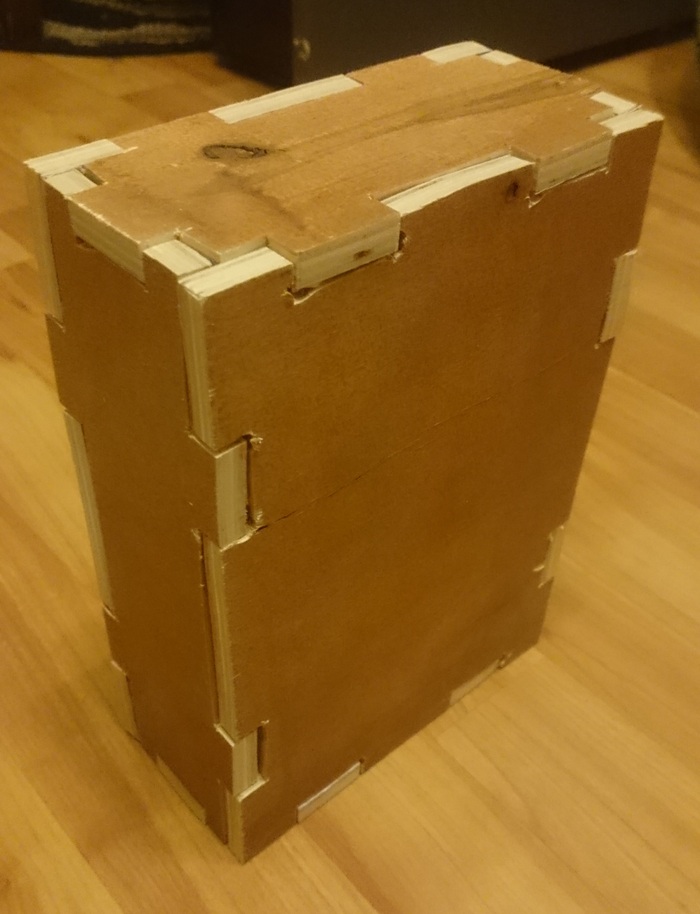

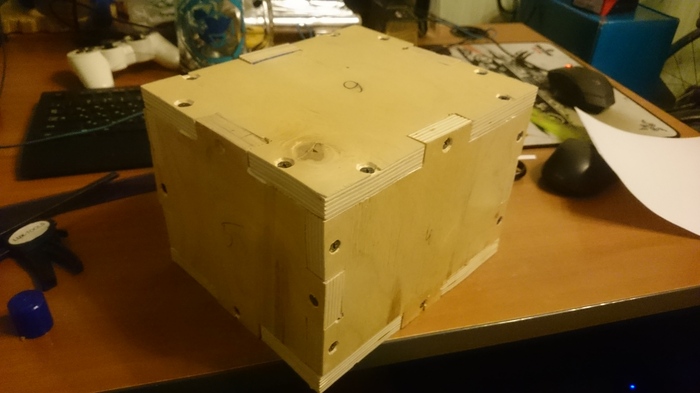

Отверстия в фанере – позиции для закручивания саморезов 4,2х40 мм, всего 36 штук.

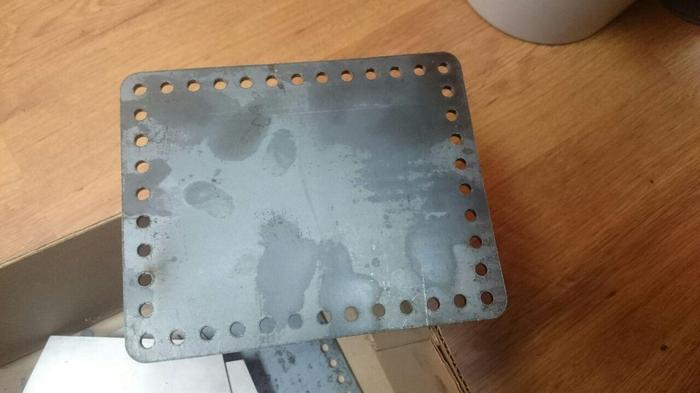

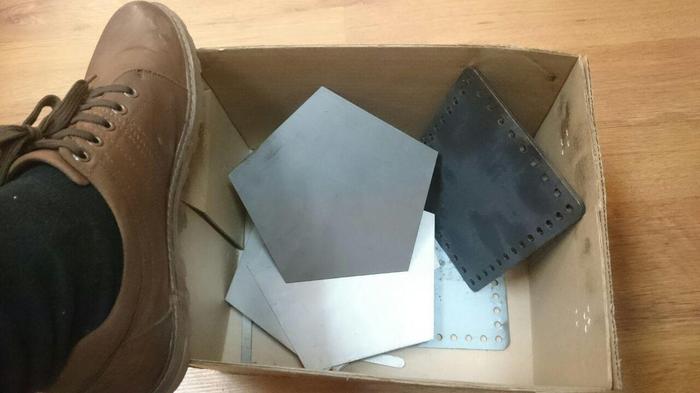

Тем временем пришли готовые платины.

Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

А также были куплены шпильки с гайками.


Пора ехать на дачу и варить клетку.

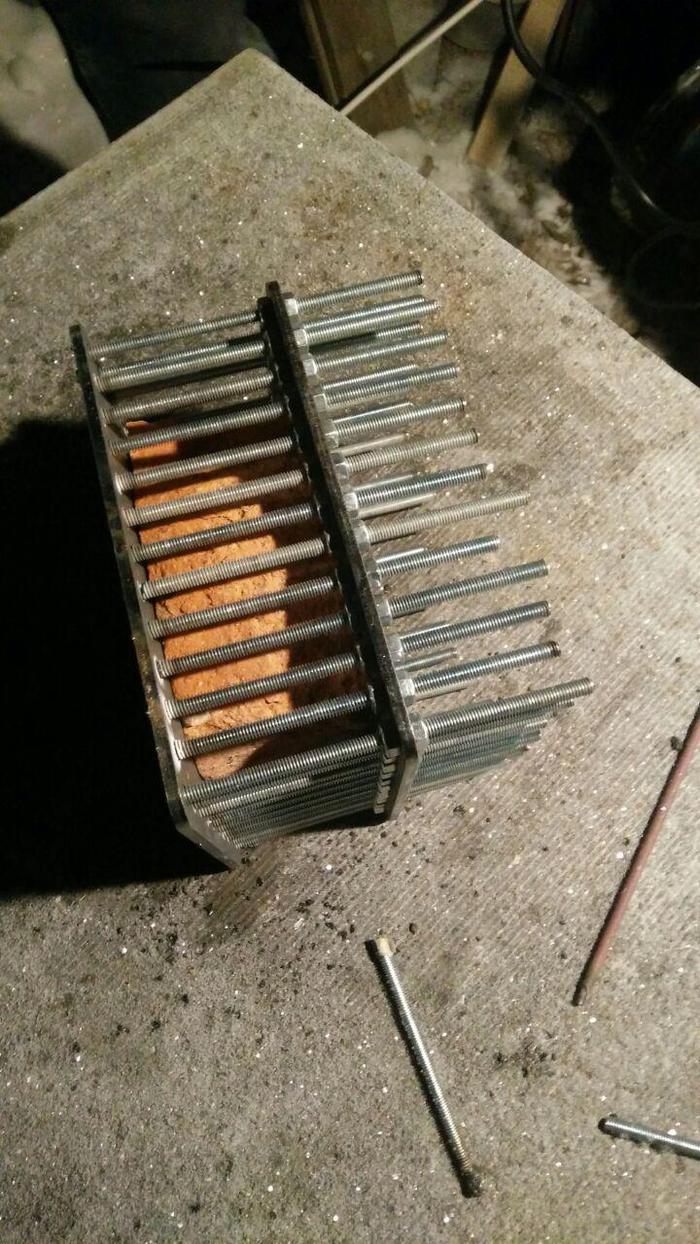

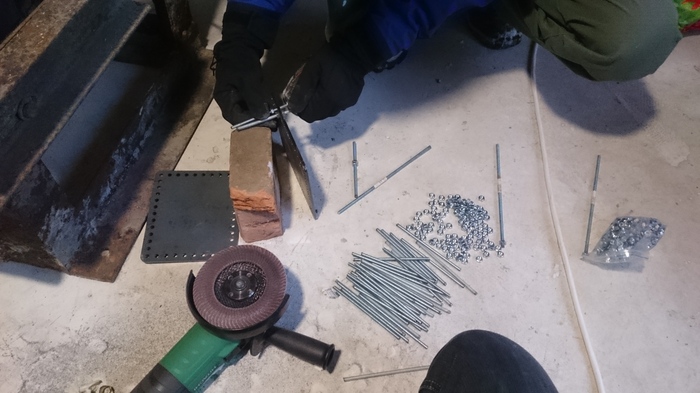

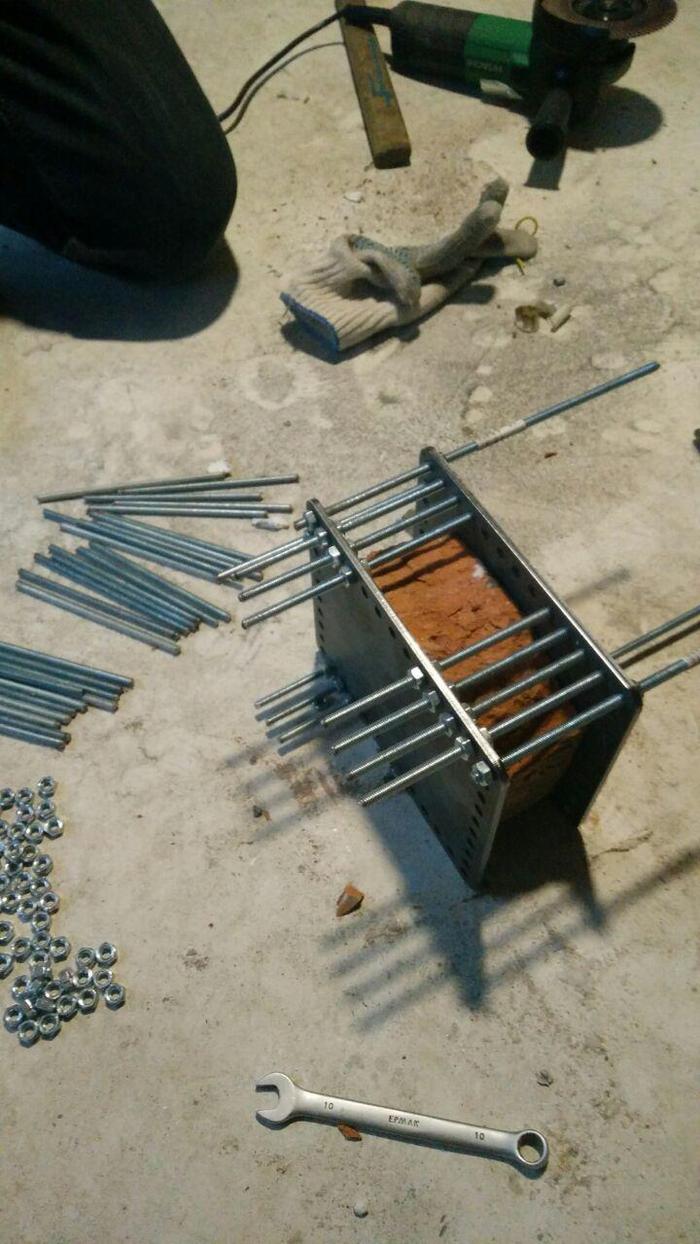

Шпильки нарезаны +/- в нужный размер, начали собирать конструкцию под сварку.

Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки
Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки
Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Шпильки приваривались к пластине на «электрозаклепки». Фото процесса сварки к сожалению нет.

Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Полностью сваренная клетка

Незабываемый подарок другу. 2017-2 (часть1) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

А далее - конец первой части. Весь материал не влазит в один пост, поэтому решено разделить на 2 части. Так что смотрите продолжение в Незабываемый подарок другу. 2017-2 (часть2).

Показать полностью 12

Незабываемый подарок другу. 2017 (часть2)

Первая часть


Итак, продолжу историю.

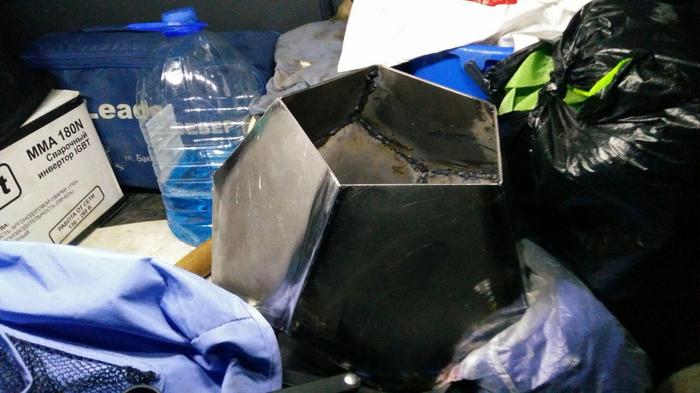

В предыдущем посте остановился на том, что была сварена оболочка, на очереди установка капсулы и заливка монтажной пеной.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

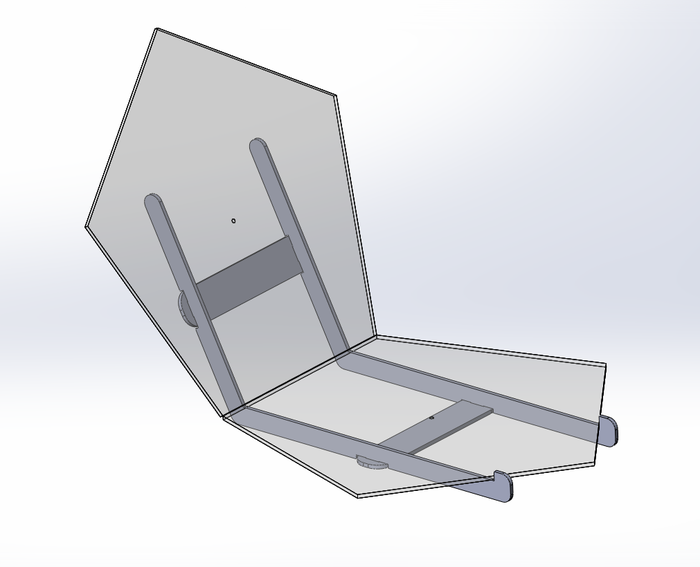

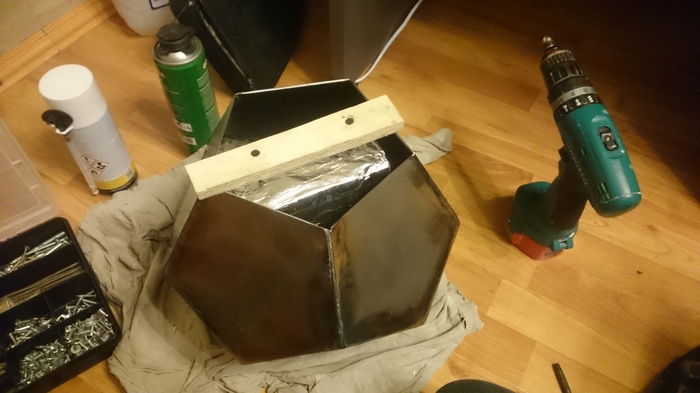

Капсулу решил фиксировать между дном и перекладиной с помощью 3-х саморезов. Получилось вполне надежно.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Если спросите: «а как же подарок, что с ним станет если в него войдет саморез?»

то я отвечу:  «все схвачено, на верхней и нижней стенке двойное дно в виде свободных пластин, которые защитят подарок от возможного проникновения инородного предмета».

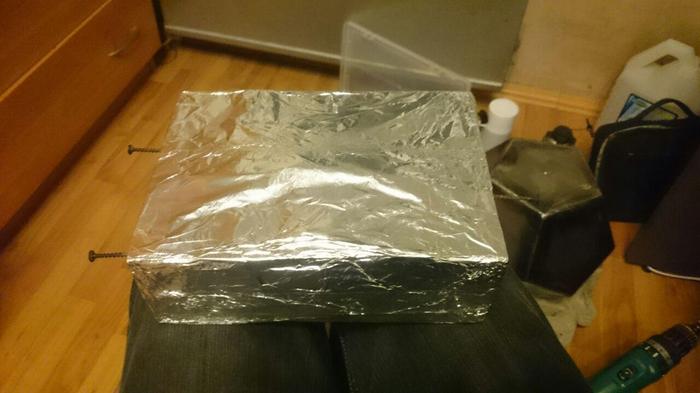

Также, на всякий случай замотал в фольгу, чтобы в случае возгорания пены при сварке, огонь не повредил капсулу, и уж тем более не попал внутрь.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

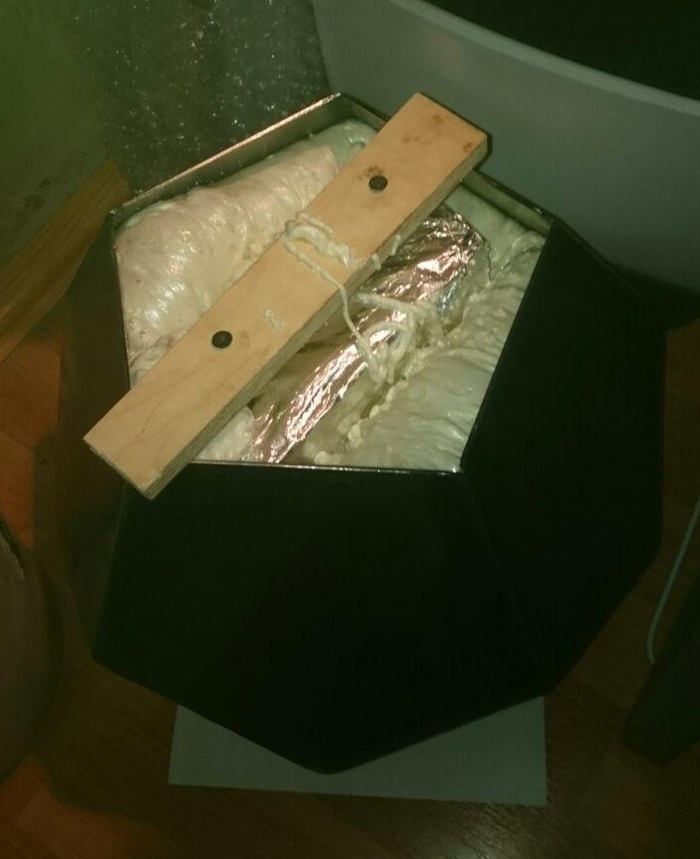

Установка капсулы в оболочку и заполнение монтажной пеной.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки
Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Чтобы основательно просохнуть стояло оно почти неделю. Потом перекладина и саморезы были убраны, поверх был нанесен еще слой пены, с целью полностью закрыть капсулу.

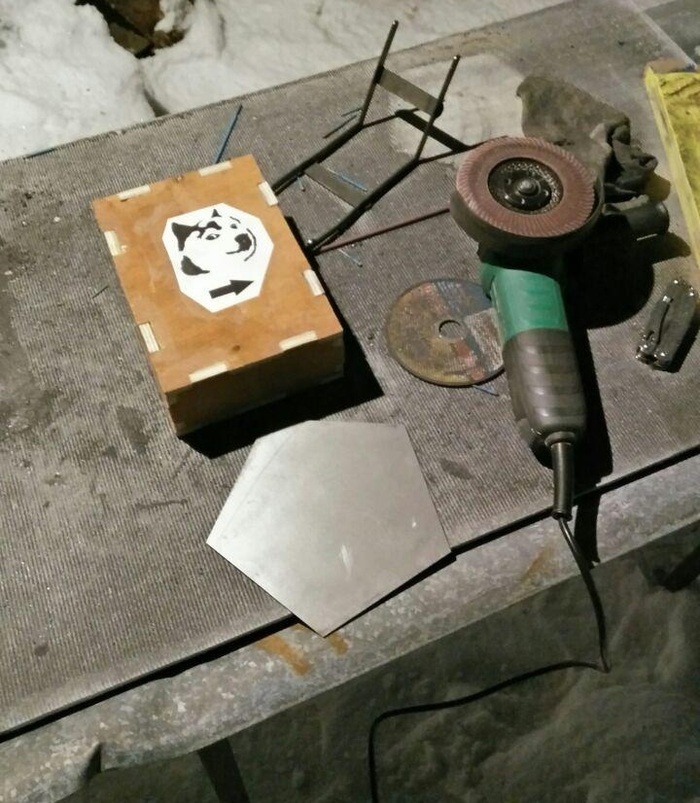

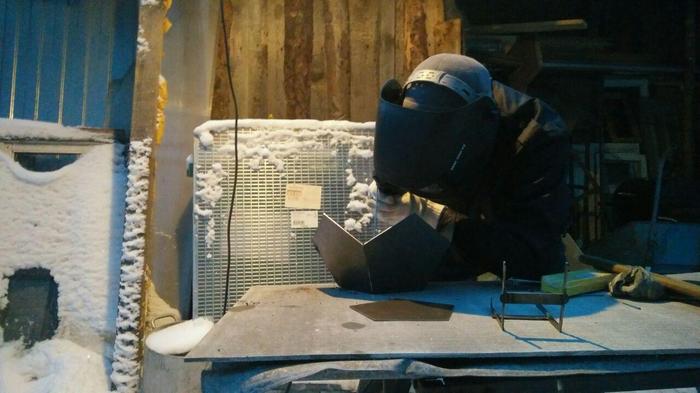

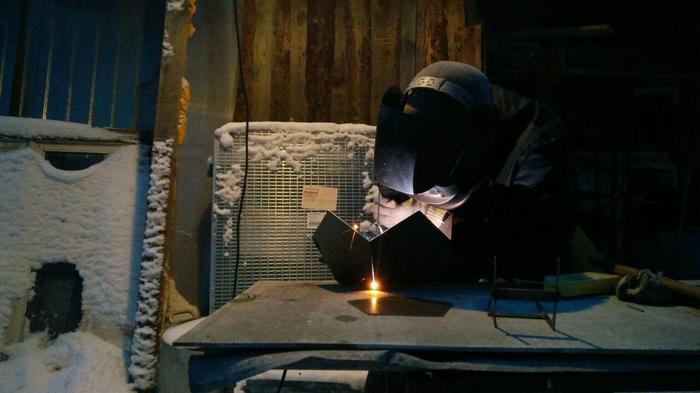

Снова на дачу, варить оболочку до победного.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки
Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

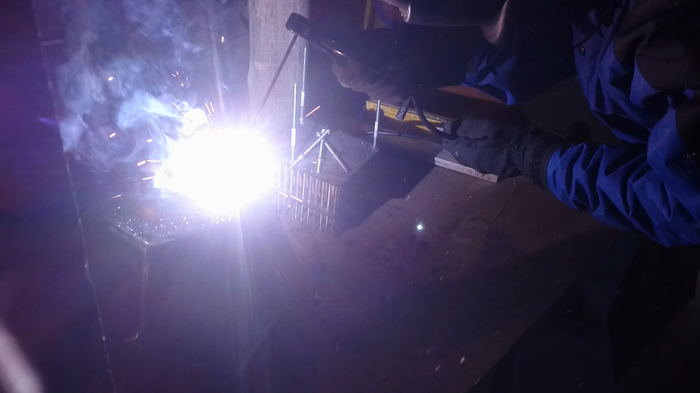

Как и ожидалось, пена начала гореть, впрочем, еще бы она не горела.

(з.ы. на заднем фоне другой подарок из той же серии, но о нем в другой раз)

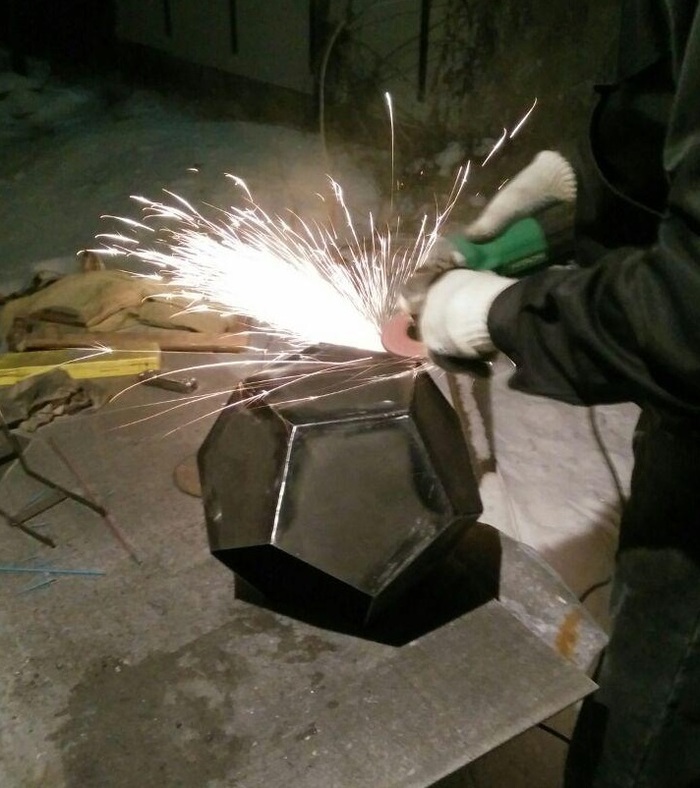

После сварки окончательная шлифовка.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

И вуаля:

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

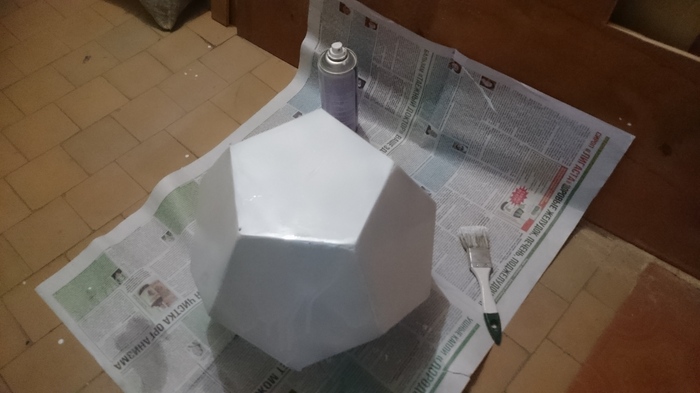

На очереди покраска.


Краска была куплена самая дешевая в ближайшем строительном магазине, белая матовая и черная матовая.


Покраска в первый слой.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Далее встал вопрос шаблона для покраски, стилистика под футбольный мяч. Образцы были следующие:

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

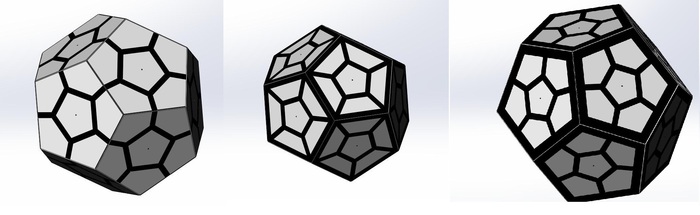

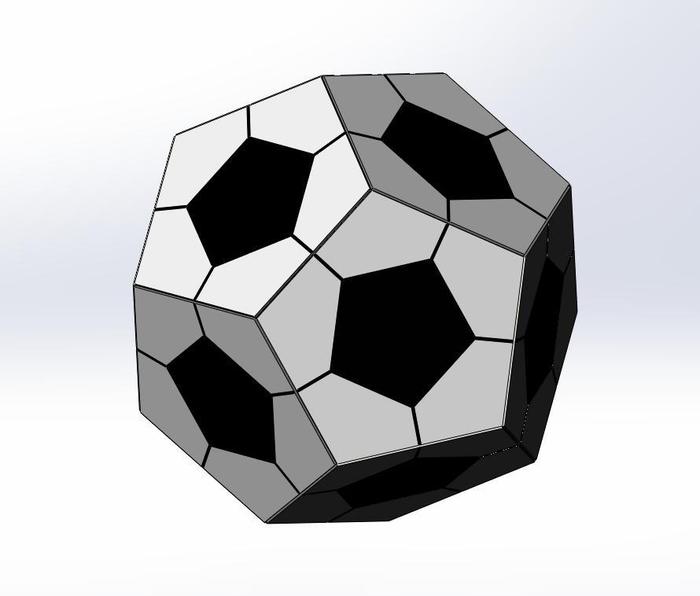

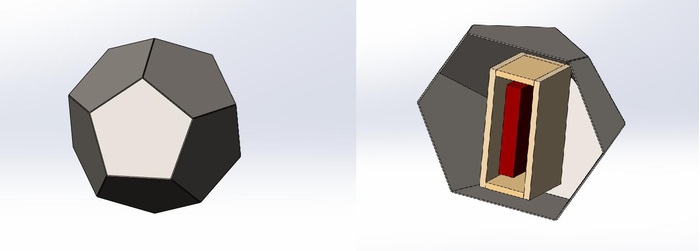

На модели это выглядело вот так:

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Вариант конечно красивый, но практически не реализуемый, т.к. перемычки нужно было делать длинными, тонкими и ровными, а сделать на тот момент это было нечем. Поэтому начал прорабатывать другие варианты.


А они получились мягко говоря унылыми.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

В результате: пришлось снова лезть в интернет в поисках идей, варианты появились такие:

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Там еще был вариант календарика, как раз 12 граней, но нет, не то.


Внезапно вспомнилось, именинник фанат игры Overwatch, а при поиске идей, на глаза попадалась картинка с иконками/логотипами/изображениями героев.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

И на этом было решено сделать игровой кубик/додекаэдр, на котором вместо цифр будут нанесены иконки/логотипы/символы героев.

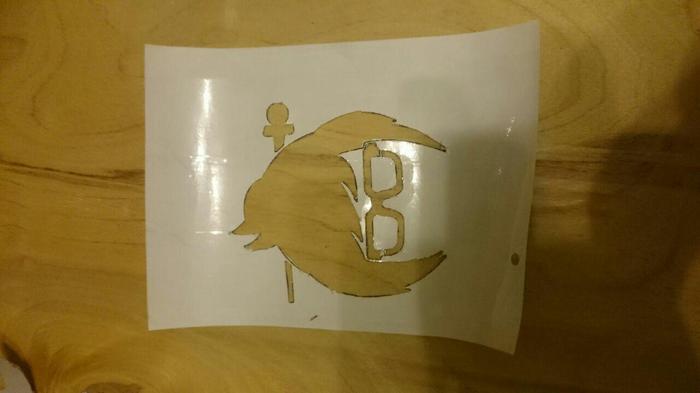

В гугле были найдены нужные картинки по фразе «трафареты овервотч», среди них отобраны и распечатаны 12 наиболее удачных, а затем вырезаны.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки
Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Оболочка перекрашивалась в черный цвет

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

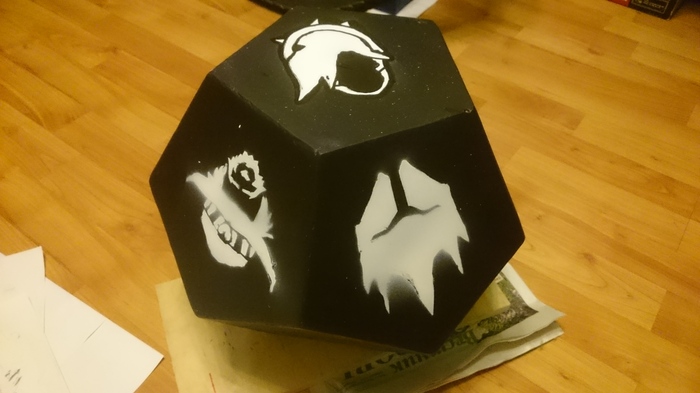

И на нее наносились изображения.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

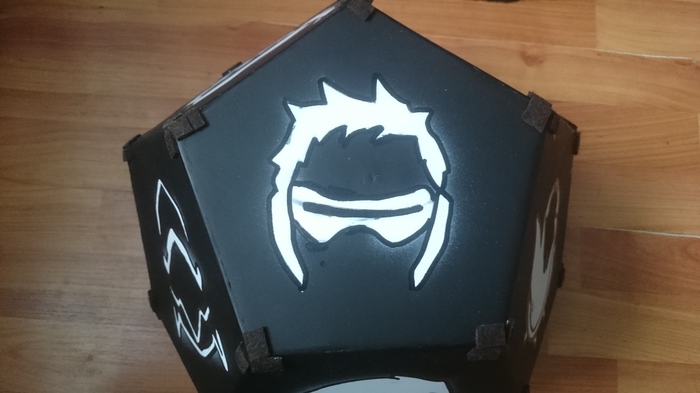

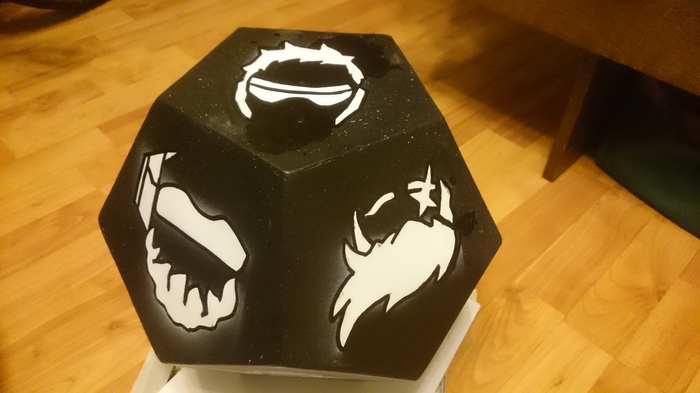

Результат:

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

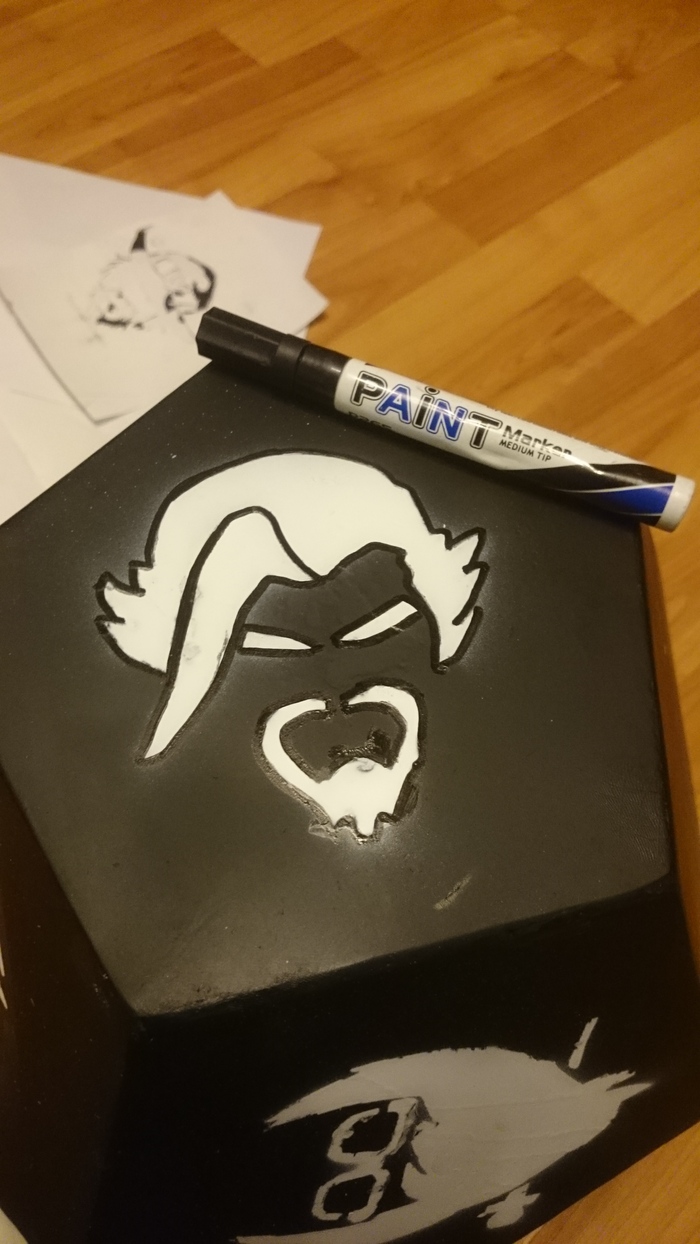

По краям контуры получились немного смазанными, пришлось их дорабатывать черным маркером.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Как итог.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

На этом работа с подарком была полностью закончена. Впереди была дата вручения.


Когда именинник получил свой подарок, сказать что на его лице было удивление – значит ничего не сказать, скажу так, ему было очень радостно и одновременно очень грустно, ибо чтобы достать содержимое, придется это искусство разрезать (если что, в этом и был замысел всей затеи, мухахахаха).

Для вскрытия ему выдали болгарку. Конечно можно было и не выдавать, но это было бы слишком жестоко.


Немного фото с процесса вскрытия.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки
Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Огонь при сварке хоть и был, но до капсулы он так не достал. И это хорошо *музыкальный проигрыш*.


Распотрошив монтажную пену, именинник не без усилий достал капсулу и извлек свой подарок, который был в целости и сохранности.


Напоследок "шакальное" фото жесткого диска установленного в ПК. Вроде работает.

Незабываемый подарок другу. 2017 (часть2) Длиннопост, Незабываемо, Подарок на день рождения, Подарки

Что касается оболочки, виновник торжества изъявил желание забрать ее к себе домой, поставить на постамент и любоваться ей, а может бросать вместо кубика когда не знает за кого играть в в вотче. Так что тот же день она была сварена под восстановление.


Про восстановление напишу как-нибудь в другой раз, а также сделаю фото со всех сторон, я ей еще не занимался, да и лимит на фото в этом посте снова исчерпан.


Если кто-нибудь решит повторить данную затею, то вот вам в помощь исходные файлы в виде 3д моделей Solidworks 2012.


В общем, (не)ждите новых постов, в которых я расскажу другие истории про аналогичные подарки из той же серии, в том числе и про тот, который засветился на фото со сваркой. Когда я их напишу сам не знаю. Может завтра, может на следующей неделе, а может в 2018 году, все зависит от настроения и наличияе свободного времени.

Показать полностью 25

Незабываемый подарок другу. 2017 (часть1)

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

Сразу стоит сказать, эта история у меня не первая(в жизни), и по всей видимости не последняя. Поэтому в заголовке стоит год изготовления/вручения, дабы не было путаницы.



Часть фото "шакального" качества, т.к. снимали на сварочный аппарат.

История о уже ставшей регулярной затее по изготовлению оригинальной и незабываемой упаковки к подарку друга(друзей).


Именинник попросил чтобы в следующем году ему подарили подарок в стальном коробе. "Ок, не вопрос" сказал я. Время пришло, пора делать, перед тем как сделать короб, для начала нужно определиться с самим подарком.


Выбирали подарок всей компанией и остановились на 3,5” HDD Toshiba E300 [HDWA120UZSVA].


Ниже фото с сайта интернет магазина и фото вживую после покупки.

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

Теперь с упаковкой. Сделать простой стальной прямоугольник как то слишком просто и банально, поэтому я полез в интернет в поисках идей. Выбор мой остановился на этой картинке.

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

А именно на додекаэдре, 12 пластин, которые будет не сильно сложно сварить между собой. В дальнейшем стилизовать эту «звезду смерти» (т.к. смерть будет тому кто будет ее вскрывать) под футбольный мяч.


Начал прорабатывать идею в 3д, выглядело это так:

(работаю в Solidworks 2012)

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

Сталь 08пс толщиной 2 мм.

Сам подарок обозначен красным, светлым капсула из фанеры. Она нужна для гарантированной защиты подарка, независимо от способа вскрытия (в разумных пределах).


Чет смотрю на это дело, и первое что приходит мне на ум - armored core (да да, игра на третьей плойке), т.е. бронированное ядро.



Попутно создал приспособление для облегчения процесса сборки:

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

Назначение в том, чтобы с его помощью сразу выставлять необходимый угол наклона пластин.


Также решался вопрос по части закрепления капсулы внутри оболочки, чтобы ровно по середине, под дальнейшее заполнение монтажной пеной. Однако, время потихоньку поджимало и нужно было действовать, так что проработка данного вопроса была оставлена на потом, а детали были отданы на производство в изготовление .


Спустя неделю мне пришли детали:

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

Пластины готовы, пора пилить фанерную капсулу.


Для этого, на основе 3д моделей, были созданы и распечатаны на А4 шаблоны в масштабе 1:1.

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

После вырезано и наклеено на фанерный лист.

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

И вырезано лобзиком.

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки
Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

Затем склеено на клей ПВА и зажато в струбцины.

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

А после высыхания, внутрь капсулы был уложен сам подарок, замотанный в ВПП пленку, и закрыт крышкой. Крышку решил на приклеивать.

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

Итак. Капсула изготовлена, подарок уложен внутрь, пора варить оболочку.


Варили мы все это на даче, прямо под открытым небом.

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки
Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки
Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки
Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки
Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки
Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки
Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

Закрепили все пластины оболочки на прихватки, кроме последней. Проверили как вставляется капсула из фанеры, все нормально. Начали проваривать и зачищать швы.

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

В итоге получили:

Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки
Незабываемый подарок другу. 2017 (часть1) Длиннопост, Незабываемо, Подарки

И создание этого поста уперлось ограничение по количеству выкладываемых фото за раз. Так что ищите и смотрите продолжение этой истории в следующем посте.

Показать полностью 22

Когда поздним вечером нечем заняться, а за окном чистое небо

Когда поздним вечером нечем заняться, а за окном чистое небо Звездное небо, Фотография, Безделье, Длиннопост
Когда поздним вечером нечем заняться, а за окном чистое небо Звездное небо, Фотография, Безделье, Длиннопост
Когда поздним вечером нечем заняться, а за окном чистое небо Звездное небо, Фотография, Безделье, Длиннопост
Когда поздним вечером нечем заняться, а за окном чистое небо Звездное небо, Фотография, Безделье, Длиннопост
Когда поздним вечером нечем заняться, а за окном чистое небо Звездное небо, Фотография, Безделье, Длиннопост
Когда поздним вечером нечем заняться, а за окном чистое небо Звездное небо, Фотография, Безделье, Длиннопост
Когда поздним вечером нечем заняться, а за окном чистое небо Звездное небо, Фотография, Безделье, Длиннопост

оборудование: Sony Xperia Z1 Compact + карманный штатив-трипод

Показать полностью 6

Пост одного рукожопа или новая жизнь микроволновки.

Одним прекрасным(на самом деле не очень) утром слышу что микроволновка внутри искрит и от нее воняет горелым. Заглядываю внутрь и вижу такую картину:

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

з.ы. часть фото в плохом качестве, т.к. оригиналов фото не сохранил, выдернул из телеги.


Прикольно думаю, конец микроволновке пришел(Samsung CE115KSR), а служила она нам честно больше 15 лет. Ок что, обесточил и ушел на работу, тем же вечером купил замену. А старую утащил к себе в комнату(тяжелая блин).


Но вот думаю что делать с этой, не выбрасывать же ее, слишком дорого она обошлась в свое время чтобы просто выкинуть на помойку. Давай думаю вскрою, а там увижу что стало причиной и насколько все плохо.


Первым делом решил снять задний кожух и конвенционный модуль, а там:

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

Ебана в рот божечки кошечки, вот она причина, и главный корень зла. Поверхности внутри были покрыты настолько толстым слоем ржавчины, что после отскребания ей можно было наполнить полную кружку.


Между тем, за все время эксплуатации этот конвекционный модуль включался всего лишь пару раз, остальное время он просто был украшением и в нем накапливалась влага, как следствие начинал медленно но верно ржаветь.


Ладно, главную причину нашел, как ее решить пока не знаю, давай разберу ее полностью, может еще что интересное попадется, надо же найти источник запаха.

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

ВВ трансформатор, со своей надписью, которая при разборке меня весьма напрягла "разряди конденсатор перед обслуживанием", получить разряд по пальцам никак не хотелось, как самый простой вариант замкнул контакты отверткой, накопленного заряда не оказалось, ну и хорошо.

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

Магнетрон, сердце микроволновки. Внешне в полном порядке.

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

Блок управления, разобрал чисто ради интереса и чтобы потом очистить от накопившегося жира.

Дальше фотографий не делал, было просто лень.


Итого: имеем ржавый конвенционный модуль и дырки в задней стенке рабочей камеры, остальное, за исключением развалившейся в порошок теплоизоляции, наплывов жира и местами небольшой ржавчины - в порядке.


В поисках вариантов и способов ремонта полез в просторы интернета. Вообще думал если ремонт не удастся, сделать из магнетрона многоцелевую СВЧ-пушку для различных экспериментов, о возможностях и опасностях применения которой я прочитал на хабре. Из ВВ трансформатора можно сделать маленький аппарат для дуговой или контактной сварки. Но это мечты, тем временем я продолжал копать интернет.


Спустя пару дней неторопливых раздумий и чтения форумов прихожу к решению сделать на заднюю стенку микроволновки стальную заплатку и прикрутить ее на винты, т.к. при детальном осмотре выяснилось что тепловой экран на конвенционном модуле проржавел насквозь, да и режимом духовки в  микроволновке в принципе не пользуемся. Чтобы заплатка не ржавела покрою ее краской. Интернет мне по этому поводу говорил что следует покрывать специально пищевой краской, но тк простому смертному найти ее в малой фасовке весьма проблематично, то можно обойтись аэрозольной краской из баллона на акриловой основе.


Заплатку делал на работе из листовой стали, т.к. связана она с лазерной резкой листовых металлов и изготовить всякую фигню для личных целей не представляет проблемы. Нарисовал в автокаде, отдал в производство.


Также для дальнейшей работы купил преобразователь ржавчины, обезжириватель и саму краску.


Пока заплатка изготавливалась, занялся чисткой корпуса микроволновки от всего что там накопилось за годы эксплуатации, все настолько хорошо прилипло и пригорело, что для очистки помогла мне только металлическая губка(стружка). Потом для хоть какого-нибудь продления жизни обработал места ржавчины преобразователем под дальнейшую покраску.

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
С чисткой и подготовкой корпуса закончил, остается ждать изготовления заплатки.
Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
Спустя неделю ожиданий пришла мне наконец с производства заплатка. ст08 s=2 мм.


Вечером принялся за работу, приложил ее к задней стенке, все нормально, начинаем самое интересное.

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

Красил прямо в коридоре, заплатку, корпус микроволновки, другие детали очищенные от следов ржавчины

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

Куда же без капли рукожопства, лень было разбирать дверь или заклеивать стекло для покраски всей рамки.

Далее пошло сверление отверстий для крепления.

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

Поразило качество металла корпуса микроволновки своим плохим качеством, т.к. заплатка сверлилась с небольшим но усилием, а корпус микроволновки как алюминий, чуть надавил, и сверло уже прошло насквозь.

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

Закрепить заплатку мне помогут вот эти винтики.

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

Примеряю заплатку.

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

после окраски.

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

Немного самоуспокоения, чтобы был контакт между заплаткой и корпусом, и ничего внутри не искрило.

Ну а далее самое веселое, собрать как было и подключить все правильно, чтобы нигде ничего не сгорело.

Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост
Пост одного рукожопа или новая жизнь микроволновки. Рукожоп, Ремонт, Длиннопост

Перед окончательной сборкой нужно проверить, будет ли она вообще работать. Вынес ее в прихожую, накинул защитный кожух, подключил через удлинитель, чтобы в случае чего можно было сразу обесточить, внутрь поставил стеклянную кружку полную воды и включил. Хм, вроде работает, ничего не искрит, запахов посторонних нет, да и вода потихоньку разогревается. Ок, дам поработать под присмотром еще минут 10. Вода уже кипит, микроволновка работает, никаких сюрпризов нет. Испытания на этом закончил, произвожу окончательную сборку, подгоняю дверцу по высоте.


На этом ремонт СВЧ-печи можно сказать закончен, для полного счастья там еще надо бы заменить слюдяную защитную прокладку для магнетрона, старая уже разваливается, и заменить привод поддона, устал он маленько, нехотя крутит. Ржавый модуль духовки - в помойку, хоть он и рабочий.


Немного моих мыслей, если у вас микроволновка с конвенционным модулем(духовокой), то хоть иногда включайте его, чтобы выпарить из него всю накопившеюся влагу и не произошло как в моем случае. Ну и чистите ее периодически)).


Мой первый длиннопост. Всем спасибо за внимание.

Показать полностью 24
Отличная работа, все прочитано!
