Замена стекла Iphone 12 Pro Max. Яблочная лопата⁠⁠

Сегодня будем менять стекло на яблоке. Самом большом яблоке из 12 серии. Iphone 12 pro max.

Начиная с этой серии яблочники решили что мода циклична и сделали опять плоские грани, как в iphone 5s. Но биться дисплеи все равно не перестали)

Перелопатили всю внутрянку и накидали палок в колеса мастерам, привязав к процессору не только дисплей и акб, как в 11 серии, но и основную камеру. Поэтому при замене всех этих комплектующих в сомнительном сервисе у вас гарантированно появится ошибка, которая будет говорить, что эта деталь менялась. Хотя я обхожу и такое)

Замена дисплея Iphone 12 pro. Без ошибки и с True Tone)

Но в этот раз все обойдется только заменой стекла. Приступим)

Вот как выглядит пострадавший.

Прилетело знатно. По краям очень много осколков.

Начиная с 12 серии дисплей сильно утопили в корпус и сделали проклейку ещё дубовее. Поэтому снять даже целый дисплей стало труднее. А у нас тут битое месиво, ещё и в районе шлейфа матрицы. Поэтому нужно запастись терпением и аккуратно, по миллиметру, вынимать дисплей из рамы. Концентрация на максимуме. Любое неловкое движение и дисп труп.

Наконец снимаем битый модуль. Дисплей теперь откидывается влево, а не вправо, как на предыдущих моделях. А все потому что поменяли местами расположение матринской платы и сделали её Г-образной. А так же впихнули гигантский акб.

Вообще визуально нравится мне компоновка яблок, как будто на тетрис смотришь)

Снимаем, все что мешает и заводим струну снизу, потому что сверху нам помешает сетка динамика. Рамку на 12 серии сделали плоской и прикрепили к низу стекла, поэтому стало возможно срезать стекло прямо в ней.

Доводим струну до конца и срезаем старое стекло.

После двух движений руками рамка отваливается сама, тк держит её теперь только двухсторонний скотч.

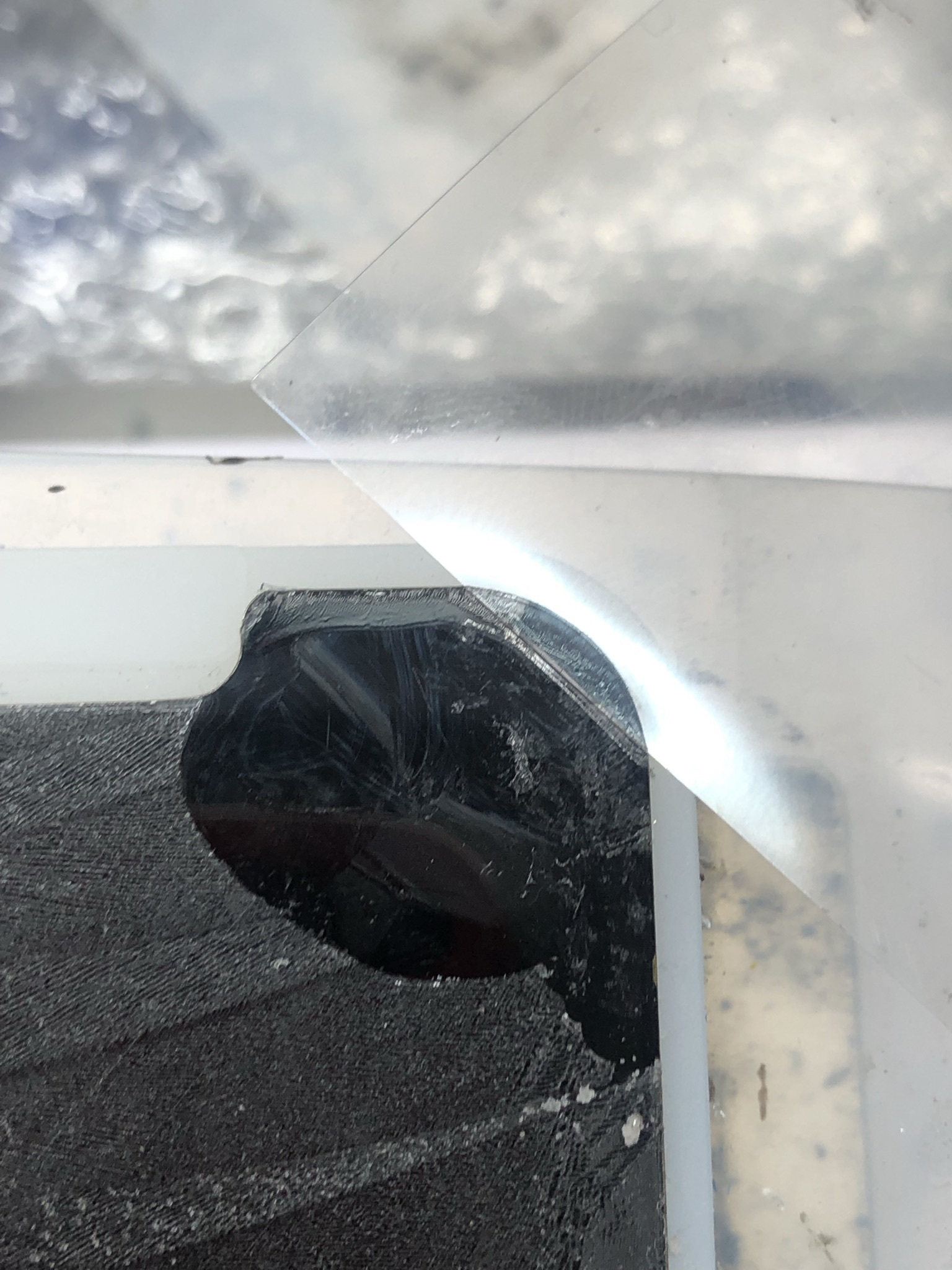

Вы думаете что осталось только почистить матрицу и все? Не тут то было. В 12 серии добавили ещё целую пленку между стеклом и матрицей. Её тоже надо убрать, потому что она повреждается осколками и портит изображение. Пленка эта настолько вровень с матрицей что цеплять её приходится под микроскопом, иначе матрица расслоится и мы увидим черное пятно на пол экрана. А нам этого не надо)

Опять заводим струну с угла и срезаем эту пленку подобно тому, как мы срезали стекло.

Чистим матрицу и проверяем её на специальном тестере.

Все отлично. Можно продолжать особую ручную магию)

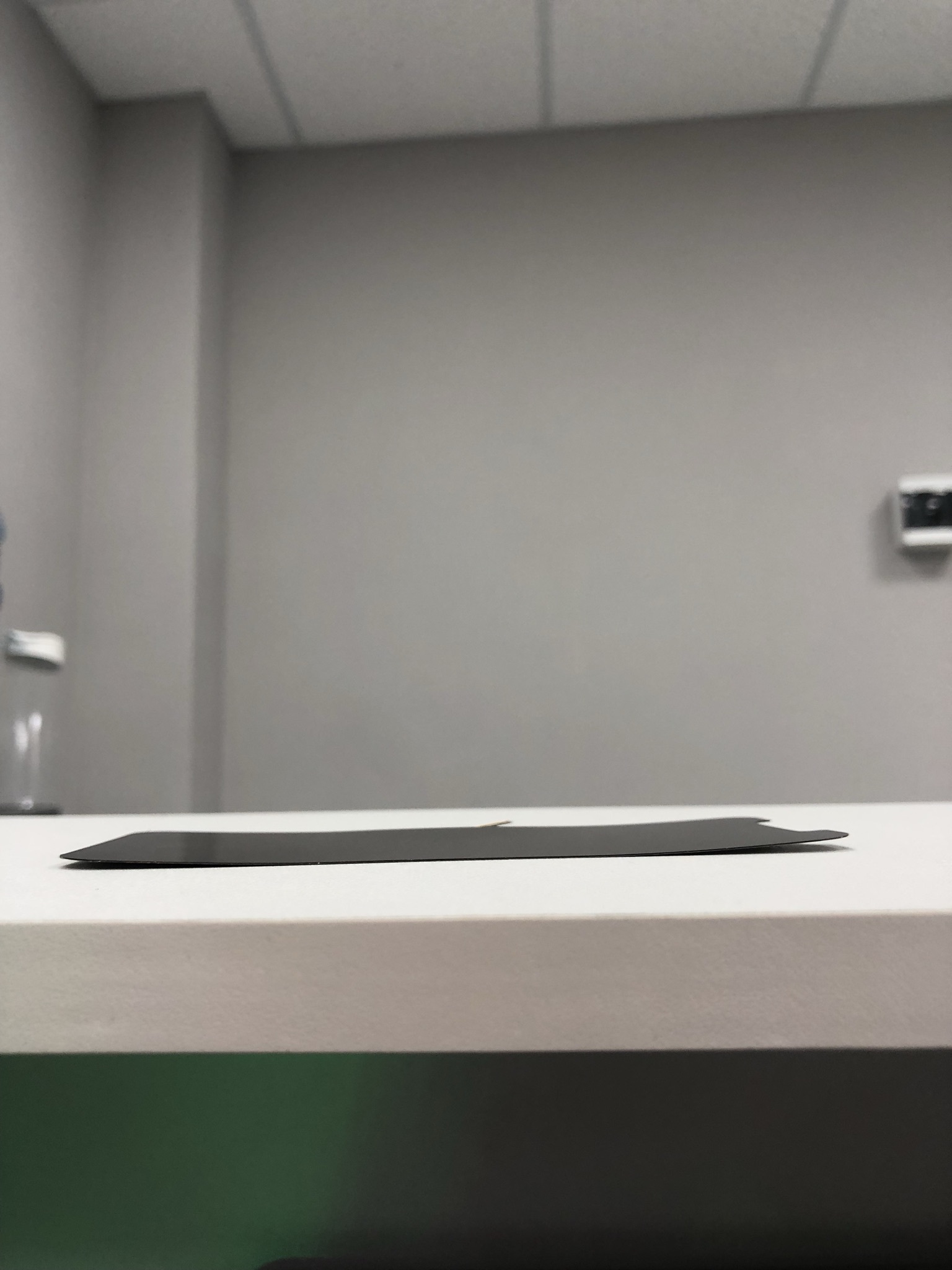

Матрица ещё тоньше, чем на предыдущей серии.

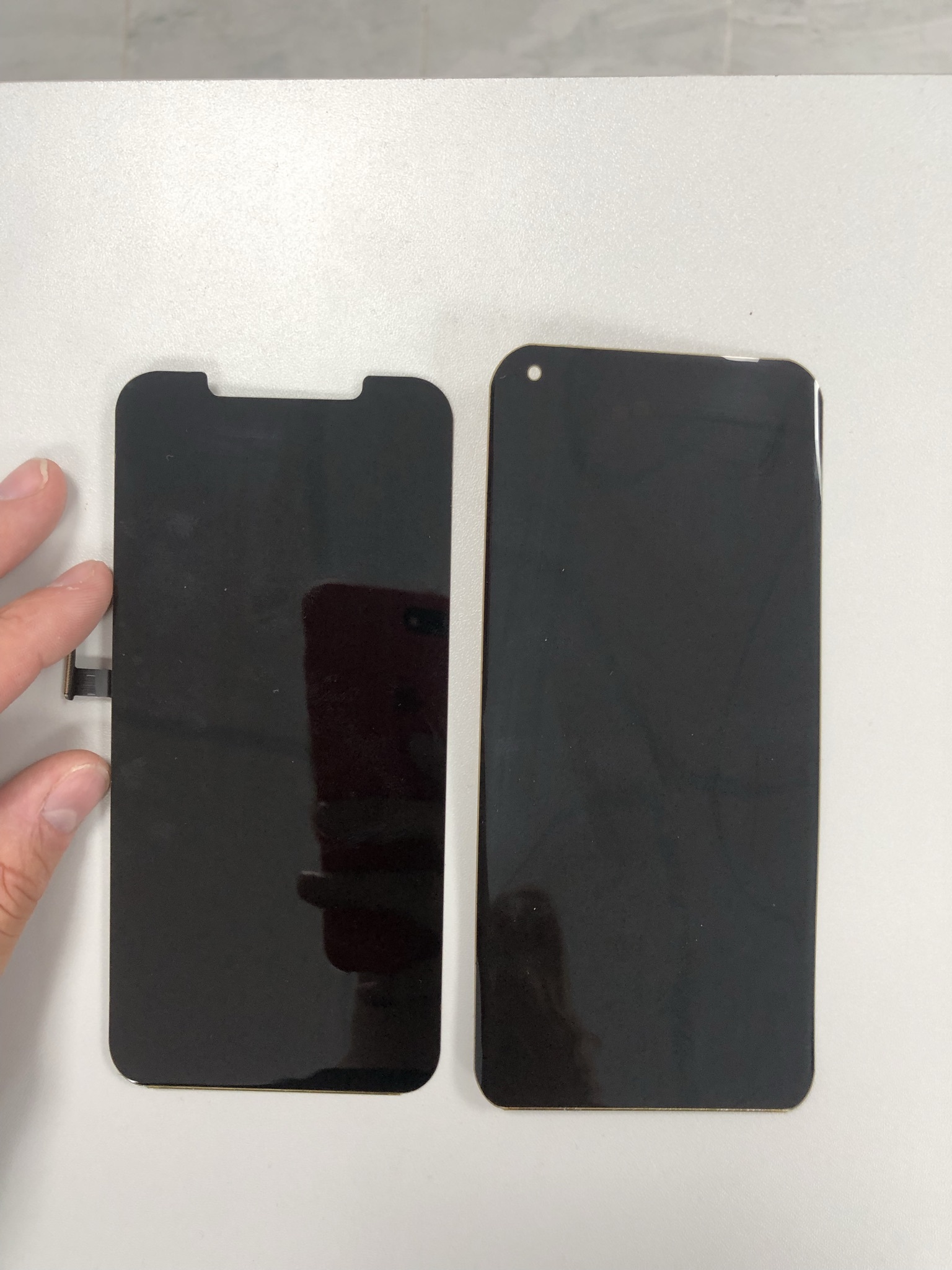

А вот сравнение двух матриц. Слева iphone 12, справа Mi 11 Ultra. Принесли в один день переклеить оба. Яблоко уже не кажется такой лопатой)

Пора склеивать матрицу с новым стеклом.

Закидываем матрицу в специальную пресс форму и протираем, пока зеленая лампа не покажет ни единой пылинки.

Теперь отправляем в вакуумный пресс с новым стеклом и давим пока дисплей не забудет что когда-то был разбит)

Затем удаляем пузыри на высоком давлении и достаем готовый модуль.

Супер. Пора клеить рамку.

Наносим по краям тонким слоем дорогущий термоклей и склеиваем рамку с дисплеем.

Охлаждаем клей и собираем дисплей обратно.

Приклеиваем новую влагозащиту на раму и собираем аппарат.

Огонь. А что с олоефобом?

Идеал. Яблоко готово и ещё послужит довольному владельцу)

А я пойду переклеивать очередного бойца)

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Всем удачных ремонтов.
