Весы в масштабе 1 к 6
Действующая модель настольных рычажных весов в масштабе 1 к 6, с габаритными размерами 100х42х36 мм, выполнена из всяких, подвернувшихся под руку, а иногда и под ногу материалов.
Далее фото некоторых моментов процесса изготовления:
Берём обрезок профильной трубы квадратного сечения 25х25 мм и высверливаем-стачиваем-спиливаем всё лишнее.
Из стальной пластины толщиной 2 мм выпиливаем главный рычаг - коромысло.
Высверливаем в коромысле отверстия под опорную и грузоприемные призмы и растачиваем их треугольным надфилем.
Для изготовления призм используем стальную проволоку диаметром 3 мм.
Обтачиваем её напильником до треугольного состояния.
Дальше - пайка.
Я, как недавно прикоснувшийся к миру пайки, скажу вам, что это довольно увлекательное дело, часто с весьма надёжными последствиями для соединяемых деталей.
На этом этапе остановимся подробнее.
Бытует мнение, что пользоваться паяльником по прямому назначению способны исключительно паяльных дел мастера 80-го уровня, изучавшие паяльноведение в специальных ПТУ (профессионально-технических университетах). Всё это не так!
К тому же, вместо паяльника часто можно использовать небольшую газовую горелку, что в некоторых случаях гораздо удобнее и быстрее.
На самом деле главный секрет качественной пайки, во флюсе – специальной фигне, благодаря которой припой прилипает к деталям, соединяя их в горе и в радости, пока температура плавления припоя не разлучит их.
Для пайки стальных деталей я использую вот такой джентельменский набор.
Обрабатываем деталь кислотой, нагреваем горелкой и подносим к нагретым деталям припой. Олово само затечёт куда надо. Откуда не надо застывший припой придётся сошлифовывать надфилем и наждачкой.
Скобы (серьги) для соединения главного и вспомогательных рычагов сделал из кровельной жести от обрезка наружного подоконника.

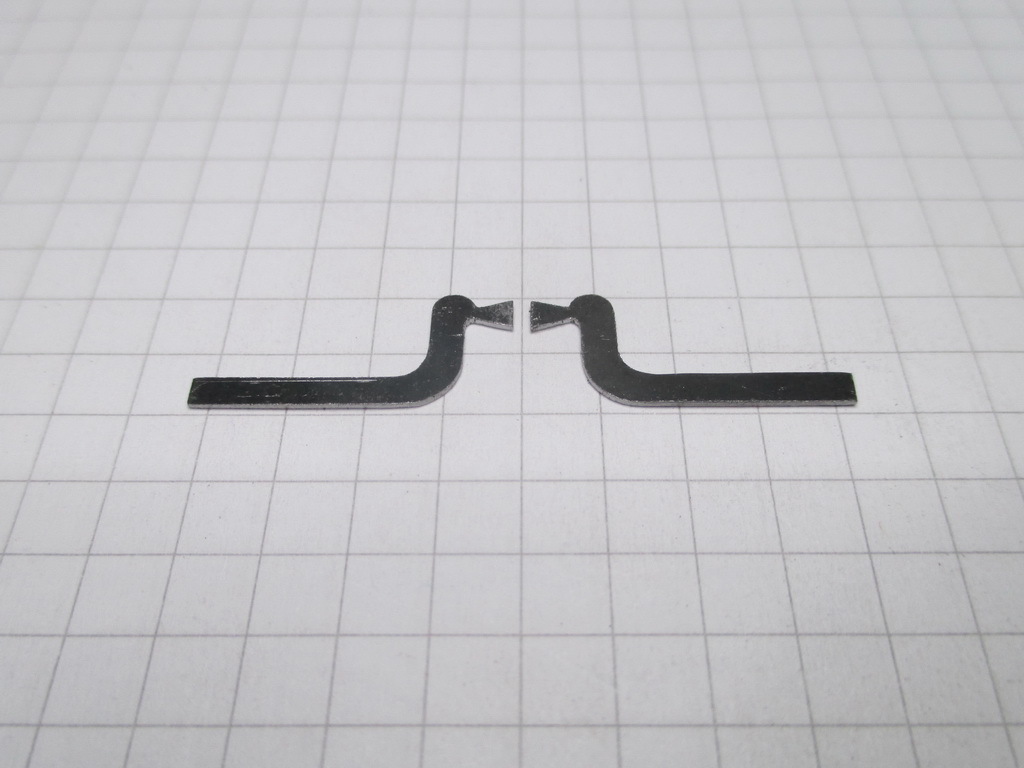

Вспомогательные рычаги выпилил из стальной полосы толщиной 1 мм.

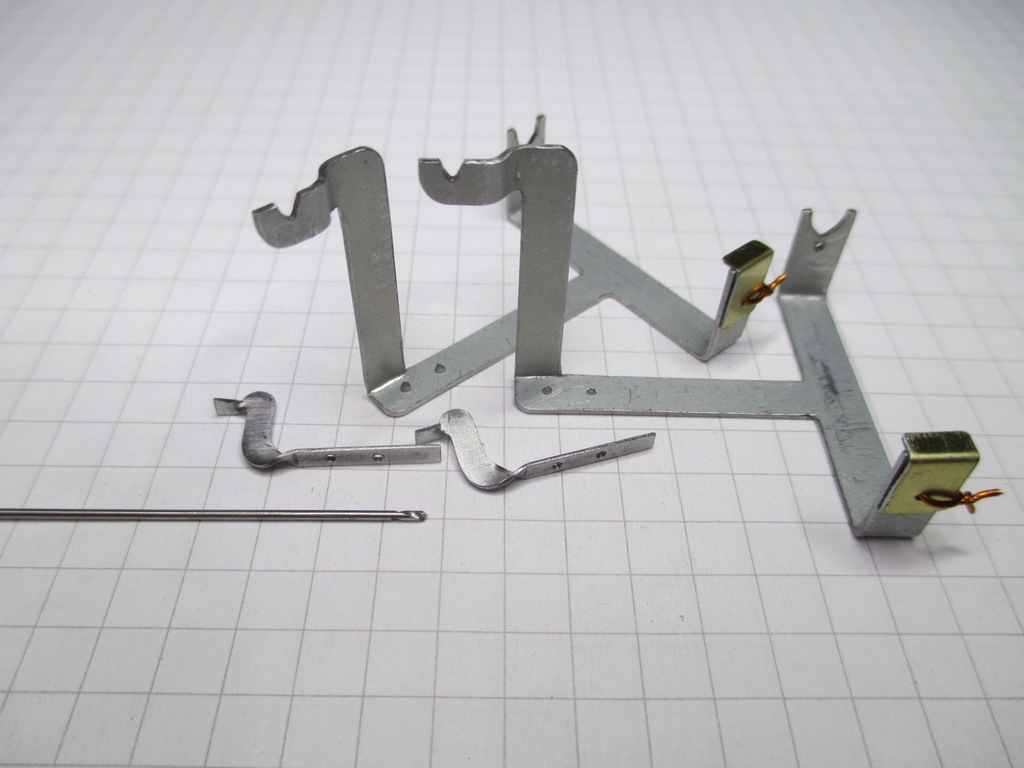

Из пострадавшего в предыдущих работах корпуса от CD привода выпиливаем заготовки для кривозагнутых рычагов, которые на техническом языке конструкторов весов называются - ноги.
Сгибаем ноги (чуть не написал - в коленях) в необходимых местах.
В скобе ноги сверлим отверстие и нарезаем резьбу М1.
Такие же отверстия с такой же резьбой проделываем в станине под местом для опорной призмы.
Из сапожных гвоздей делаем 6 винтов.
Ограничители призм вырезаем из крышки от консервной банки.
Банку обязательно надо брать от консервов ... в этом месте могла бы быть реклама щедрого производителя консервов, но, пока такой рекламодатель не появился, предлагаю использовать консервную банку из-под шпротов в масле или, в крайнем случае – из-под фасоли в томатном соусе.
Предварительная примерка деталей.
Канцелярский зажим для бумаг нагреваем на конфорке газовой плиты докрасна и остужаем на воздухе. При этом мы, во-первых, сжигаем ненужную нам краску, а, во-вторых, придаем некоторую пластичность заготовке.
Выпиливаем указатели равновесия.
Зачищаем их мелкой наждачкой для красоты и блеска.
Из того же зажима для бумаг напиливаем четыре полоски для крестовин.
При помощи заклёпок, сделанных из мягкой стальной проволоки, соединяем детали. Крестовина к ноге крепится одной заклёпкой и, на всякий случай, для дополнительной прочности, припаивается.
Чаши весов было решено делать надёжными, чтоб не только выдерживали вес пластилиновых овощей, но и не теряли своей работоспособности, случайно упав на пол и попав под гнёт папиного сапога. Не то чтобы папа ходил по дому в сапогах (только когда мама не видит), но если производители лего не начнут делать свои острые, мелкие, твёрдые детальки из мягкой резины, я не только стану ходить по дому в сапогах, но и начну жаловаться в ООН и спортлото!
Берём аэрозольный баллон, а лучше – два.
Отпиливаем у аэрозольного баллона дно.
Делаем это, естественно, соблюдая все меры предосторожности и используя средства индивидуальной защиты.
Не забываем предварительно опустошить баллон!
Ну, хотя бы второй!!
Особенно после того, как забыли это сделать с первым!!!
При помощи напильника делаем бортик, имитируя завальцованные края алюминиевых чаш весов.
По поводу покраски - да, надо красить, и - нет, не научился ещё пока… Даже аэрограф уже купил, но компрессора до сих пор нету…
А ещё вы наверняка спросите, что же это за весы без гирь?!
Гири, как пелось в одной, популярной когда-то песне - не снегири, и появятся в ближайшее время!
В подготовке к публикации этого поста активно принимали участие: стальная профильная труба 25х25 мм, остатки корпуса CD привода, канцелярский зажим для бумаг, обрезки стальных пластин 1 и 2 мм толщиной, стальная проволока диаметром 0,5 и 3 мм, кусок жести от наружного подоконника, крышка от консервной банки, шесть сапожных гвоздей, использованный бенгальский огонь – 1 шт., два пустых аэрозольных баллона, припой и кислота для пайки.
Из инструментов – электродрель и свёрла, напильник, надфили, ножовка по металлу, метчик и плашка М1, наждачная бумага, горелка или паяльник и небольшие тиски.
Также использовался комплект обычных рук, одна из которых - правая, а вторая, в основном - для удерживания заготовки.
