Узкоспециализированная самоделка для электромонтёра ОПС - "Умный Пробник"⁠⁠

После очередной попытки проверить фазу отвёрткой-пробником, понял что батарейки там кончились(пробник 5в1), да и мультиметр подвёл - крона "села" и он перестал включаться...

Мне это всё надоело и я решил сделать устройство, которое бы удовлетворяло моим потребностям в нахождении фазы, в поиске скрытой проводки, в измерении резисторов(ходовых при работе ОПС), в измерении светодиодов - и всё это без постоянных замен батареек.

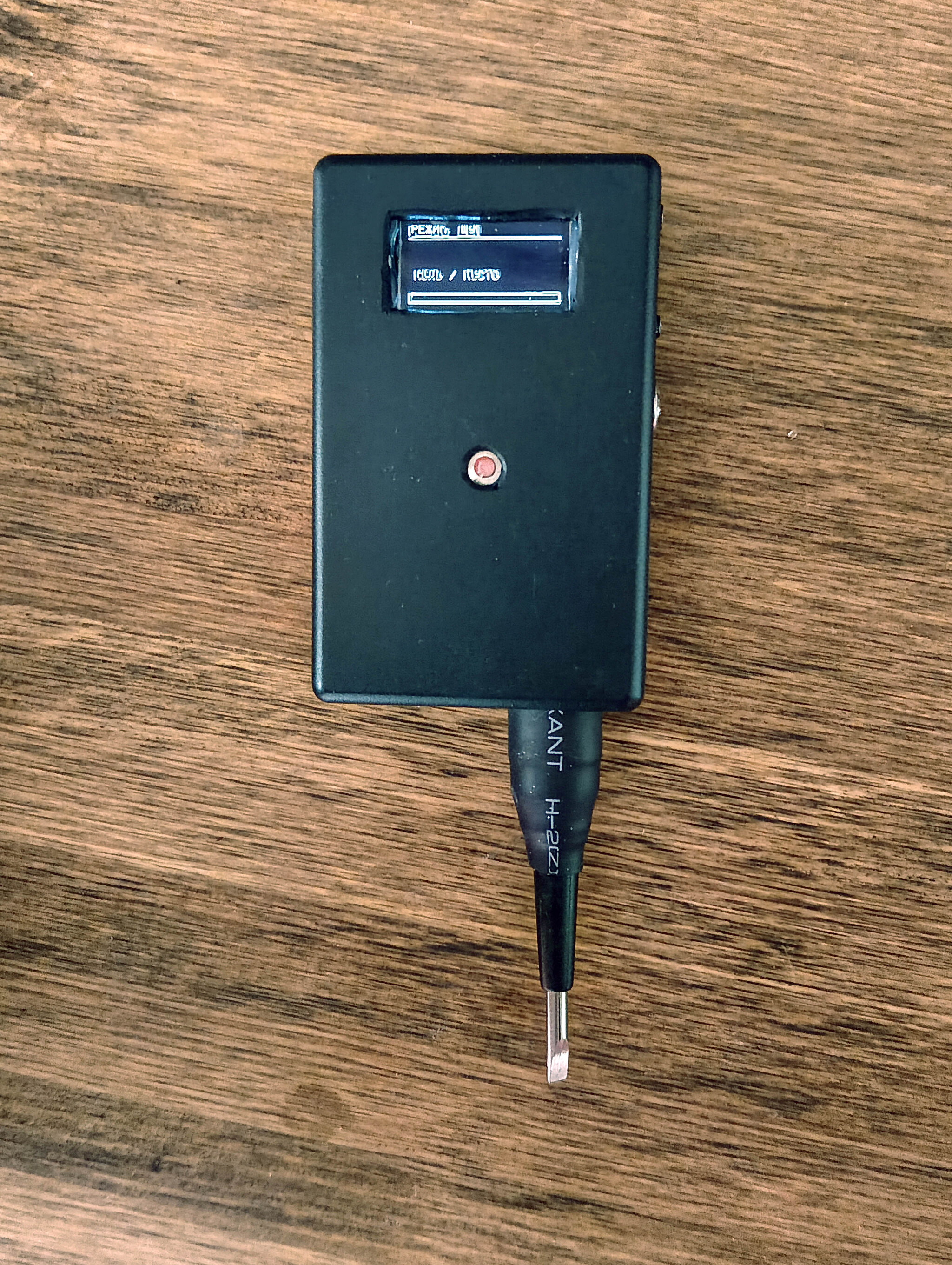

И на свет родилось это (просьба не пинать - я сделал из того, что было под рукой...принтера, к сожалению, нет)

Мозгом прибора выступил "народный" Wemos D1 mini. Дисплей - 0.96" OLED (используется очень часто в самоделках), щупом выступил тот самый щуп, который был у меня(пришлось укоротить). Ну и по мелочи: резисторы, транзисторы, кнопки, переключатели, плата зарядки, акб.

Что умеет прибор:

• Проверка фазы\нуля (до 220В) - при "фазе" издаёт непрерывный сигнал(присутствует гальваническая развязка).

• Омметр: Проверка резисторов от 1kΩ до 200kΩ (имеется отдельные входы на торце для подключения).

• Бесконтактный поиск скрытой проводки (с графической шкалой уровня сигнала, отображением цифры уровня, и потрескиванием с меняющимся тоном при приближении к проводу).

• Проверка светодиодов с отображением напряжения падения.

• Прозвонка провода на обрыв: При сопротивлении ниже 150 Ом прибор пишет «ЦЕПЬ: ОК» и издает непрерывный сигнал.

• Обновление по Wi-Fi (OTA): Упрощает корректировку и настройку прибора либо обновление функций.

Автономность работы: во включенном режиме - 9 часов, в выключенном - пока не сядет li-ion батарея от саморазряда. Учитывая, что замеры, в среднем, происходят не более 2х минут и прибор отключают, то прибор заряжать нужно будет не чаще раза в полгода, год.

Если кого-то заинтересовал данный проект - ниже будут списки с необходимыми деталями и сам скетч под Arduino IDE

Необходимые детали:

Wemos D1 mini (ESP8266) - 1шт.
Дисплей: OLED 0.96" I2C - 1шт.
Динамик с планшета или смартфона на 4-8 Ом - 1шт.
Транзистор BC547- 2шт.
Диоды 1N4148 - 2шт.
Резистор 2.2 МОм (0.25Вт или выше) - 1шт.
Резистор 1 МОм - 1шт.
Резистор (эталон для омметра): 10 кОм - 1шт.
Резистор (для динамика): 100 Ом - 1шт.
Аккумулятор: Li-Po или Li-ion (по размеру вашего корпуса) - 1шт.
Модуль зарядки: TP4056 с разъемом Type-C (с защитой АКБ) - 1шт.
Выключатель: Сдвижной тумблер (SPDT) - 1 шт.
Кнопка: Тактовая кнопка любого, удобного вам, размера - 1шт.
Разъемы для резисторов: любой разъём "мама" - 2шт.
Тыльный контакт: Небольшая металлическая пластина (для касания пальцем) - 1шт.

Ещё необходимо поверх щупа, на ту часть, которая внутри корпуса, через изоляцию(термоусадка например) намотать 10-15 витков провода. Один конец этой обмотки оставьте свободным (никуда не подключайте!)., а второй конец припаяйте в точку на плате Wemos, куда приходит защитный резистор 2.2 МОм).

Схема соединения на словах: Щуп к резистору 2.2 МОм а от резистора к базе транзистора BC547.
Коллектор транзистора BC547 к пину 3.3V на Wemos.
Эмиттер транзистора BC547 к пину A0 на Wemos.
Пин A0 на Wemos к резистору 10 кОм а от резистора к GND.
Пин A0 к резистору 1 МОм а от резистора к GND).
Анод первого диода к базе BC547, а катод к 3.3V Wemos.
Анод второго диода к GND, а катод к базе BC547.
Разъем первый к пину 3.3V Wemos.
Разъем второй к пину A0 Wemos.
Контакт (пластина) напрямую к GND.
Дисплей : VCC на 3.3V Wemos.
Дисплей: GND на GND Wemos.
Дисплей: SCL на пин D1 (GPIO5).
Дисплей: SDA на пин D2 (GPIO4).
Тактовая кнопка: одна ножка к пин D3 (GPIO0), а вторая к земле GND.
Динамик: Эмиттер транзистора с землёй GND, базу с D5 через резистор 1k, коллектор с минусом динамика, плюс динамика к +5V платы Wemos.

Резистор 2.2 МОм должен быть припаян максимально близко к самому металлическому щупу и затянут в термоусадку.
Все точки "GND" должны быть соединены между собой!


При монтаже высоковольтных резисторов (2.2 МОм) убедитесь, что между их выводами и другими частями схемы достаточное расстояние (не менее 5-7 мм), чтобы исключить пробой по поверхности платы.

Скетч(код) для Arduino IDE:

#include <Arduino.h>

#include <U8g2lib.h>

#include <Wire.h>

#include <ESP8266WiFi.h>

#include <ESP8266mDNS.h>

#include <WiFiUdp.h>

#include <ArduinoOTA.h>

#include <WiFiManager.h>

#define NOTE_E7  2637

#define NOTE_C7  2093

#define NOTE_G7  3136

#define NOTE_G6  1568

float avgRaw = 1024.0;

U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

const int BTN_PIN = D3;

const int BUZZ_PIN = D5;

const int SENSOR_PIN = A0;

const float R_REF = 11400.0; // Указать точное значение резистора 10k (в данном случае 11.4k)

bool isSleeping = false;

bool otaMode = false;

uint32_t lastActivity = 0;

int currentMode = 0;

void configModeCallback (WiFiManager *myWiFiManager) {

u8g2.clearBuffer();

u8g2.setFont(u8g2_font_6x12_t_cyrillic);

u8g2.drawUTF8(0, 12, "РЕЖИМ НАСТРОЙКИ");

u8g2.drawUTF8(0, 42, "SmartProbe-Config");

u8g2.setCursor(0, 60); u8g2.print("IP: "); u8g2.print(WiFi.softAPIP());

u8g2.sendBuffer();

}

int getP2P() {

int minV = 1024, maxV = 0;

uint32_t start = millis();

while (millis() - start < 28) {

int v = analogRead(SENSOR_PIN);

if (v < minV) minV = v;

if (v > maxV) maxV = v;

}

return (maxV - minV);

}

void wakeUp() {

if (isSleeping) {

u8g2.setPowerSave(0);

for(int i=0; i<255; i+=5) { u8g2.setContrast(i); delay(2); }

u8g2.setContrast(255);

isSleeping = false;

}

lastActivity = millis();

}

void setup() {

WiFi.mode(WIFI_OFF);

WiFi.forceSleepBegin();

pinMode(BTN_PIN, INPUT_PULLUP);

u8g2.begin();

u8g2.enableUTF8Print();

u8g2.setFont(u8g2_font_6x12_t_cyrillic);

if (digitalRead(BTN_PIN) == LOW) {

otaMode = true;

WiFi.forceSleepWake(); delay(10);

WiFi.mode(WIFI_STA);

u8g2.clearBuffer(); u8g2.drawUTF8(0, 20, "ОБНОВЛЕНИЕ ПО Wi-Fi"); u8g2.sendBuffer();

WiFiManager wm;

wm.setAPCallback(configModeCallback);

wm.setConfigPortalTimeout(180);

if (!wm.autoConnect("SmartProbe-Config")) { ESP.restart(); }

ArduinoOTA.setHostname("SmartProbe-V4");

ArduinoOTA.setPassword("1"); // Пароль при обновлении по "воздуху" - Запомни или измени на свой

ArduinoOTA.begin();

u8g2.clearBuffer(); u8g2.drawUTF8(0, 35, "ЖДУ ПРОШИВКУ...");

u8g2.setCursor(0, 55); u8g2.print("IP: "); u8g2.print(WiFi.localIP());

u8g2.sendBuffer();

}

if (!otaMode) {

pinMode(BUZZ_PIN, OUTPUT);

for (int i = 0; i <= 128; i += 8) {

u8g2.clearBuffer(); u8g2.drawLine(i, 0, i, 64);

if (i > 30) u8g2.drawUTF8(15, 30, "УМНЫЙ");

if (i > 70) u8g2.drawUTF8(15, 50, "ПРОБНИК v4 [Wi-Fi]");

u8g2.sendBuffer();

}

int mel[] = { NOTE_E7, NOTE_E7, 0, NOTE_E7, 0, NOTE_C7, NOTE_E7, 0, NOTE_G7, 0,  NOTE_G6 };

int tem[] = { 100,  100,  80, 100,  80, 100,  100,  80, 150,  280, 200 };

for (int i = 0; i < 11; i++) {

if (mel[i] == 0) {

delay(tem[i]);

} else {

tone(BUZZ_PIN, mel[i], tem[i]);

delay(tem[i] * 1.35);

}

}

noTone(BUZZ_PIN); lastActivity = millis();

}

}

void loop() {

if (otaMode) { ArduinoOTA.handle(); return; }

int raw = analogRead(SENSOR_PIN);

int p2p = getP2P();

if (digitalRead(BTN_PIN) == LOW || p2p > 50 || (currentMode == 1 && raw > 20)) { wakeUp(); }

if (!isSleeping && (millis() - lastActivity > 1800000)) { u8g2.setPowerSave(1); isSleeping = true; }

if (isSleeping) return;

if (digitalRead(BTN_PIN) == LOW) {

currentMode++; if (currentMode > 2) currentMode = 0;

tone(BUZZ_PIN, 1000 + (currentMode * 500), 100);

while(digitalRead(BTN_PIN) == LOW) delay(10);

lastActivity = millis();

}

u8g2.clearBuffer(); u8g2.setFont(u8g2_font_6x12_t_cyrillic);

u8g2.drawUTF8(0, 10, currentMode == 0 ? "РЕЖИМ: ЩУП" : (currentMode == 1 ? "РЕЖИМ: ПОИСК ПРОВОДА" : "РЕЖИМ: LED"));

u8g2.drawHLine(0, 12, 128);

if (currentMode == 0) {

if (p2p > 40) {

avgRaw = 1024.0;

if (p2p > 800) {

u8g2.drawUTF8(5, 45, "ФАЗА! ~220V"); tone(BUZZ_PIN, 1000);

} else {

u8g2.drawUTF8(5, 45, "НОЛЬ / ПУСТО"); noTone(BUZZ_PIN);

}

}

else {

(raw > 960)

if (raw > 960) {

avgRaw = 1024.0;

u8g2.drawUTF8(5, 45, "НОЛЬ / ПУСТО");

noTone(BUZZ_PIN);

}

else {

if (avgRaw > 1000) avgRaw = (float)raw;

avgRaw = (avgRaw * 0.8) + (raw * 0.2);

float r_un = R_REF * ((1024.0 / avgRaw) - 1.0);

if (r_un > 400000.0) {

u8g2.drawUTF8(5, 45, "НОЛЬ / ПУСТО");

noTone(BUZZ_PIN);

}

else if (r_un < 150) {

u8g2.drawUTF8(5, 45, "ЦЕПЬ: ОК");

u8g2.setCursor(70, 45); u8g2.print((int)r_un); u8g2.print(" Om");

tone(BUZZ_PIN, 2000);

} else {

noTone(BUZZ_PIN); u8g2.setCursor(5, 45); u8g2.print("R: ");

if (r_un > 950) {

u8g2.print(r_un / 1000.0, 1); u8g2.print(" kOm");

} else {

u8g2.print((int)r_un); u8g2.print(" Om");

}

}

}

}

}

else if (currentMode == 1) {

u8g2.drawUTF8(5, 45, "СИГНАЛ: "); u8g2.setCursor(65, 45); u8g2.print(p2p);

int noiseFloor = 31;

if (p2p > noiseFloor) {

tone(BUZZ_PIN, 400 + (p2p - noiseFloor) * 80, 15);

delay(map(constrain(p2p, noiseFloor, 45), noiseFloor, 45, 200, 5));

} else { noTone(BUZZ_PIN); }

}

else {

float v = (raw * 3.3) / 1024.0;

if (v > 0.5 && v < 3.1) {

u8g2.drawUTF8(5, 30, "СВЕТОДИОД ПОДКЛЮЧЕН");

u8g2.setCursor(5, 45);

u8g2.print("V падения: "); u8g2.print(v, 2); u8g2.print(" V");

} else {

u8g2.drawUTF8(5, 45, "ОЖИДАНИЕ LED...");

}

noTone(BUZZ_PIN);

}

u8g2.drawFrame(0, 56, 128, 8);

int barWidth;

if (currentMode == 1) {

barWidth = map(constrain(p2p, 30, 45), 30, 45, 0, 124);

} else {

barWidth = map(constrain(p2p, 750, 1024), 750, 1024, 0, 124);

}

u8g2.drawBox(2, 58, barWidth, 4);

u8g2.sendBuffer();

}

Не забываем скачать библиотеки, объявленные в начале кода: U8g2 (автор: oliver), WiFiManager (автор: tzapu), ядро ESP8266 (уже при начале прошивки выбираем LOLIN(WEMOS) D1 R2 & mini)
в MMU выбираем 16Kb+48kb IRAM, частоту проца 160Mhz

Спасибо за внимание и заранее простите за возможные орфографические ошибки.
