Управление реле с дисплея DWIN и Arduino
Сегодня рассмотрим управление реле с помощью дешёвого, но не менее функционального дисплея компании DWIN.

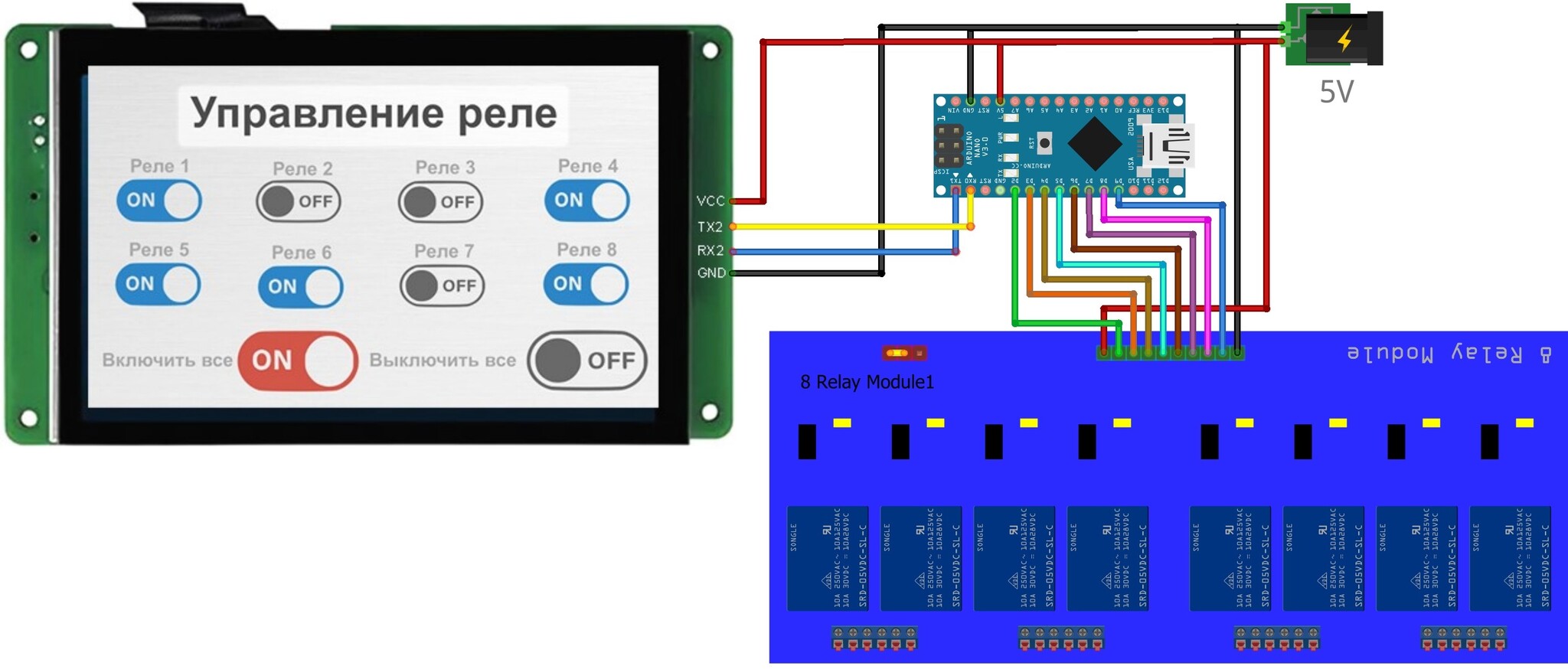

Схема подключения Arduino модуля 8 реле и дисплея DWIN.

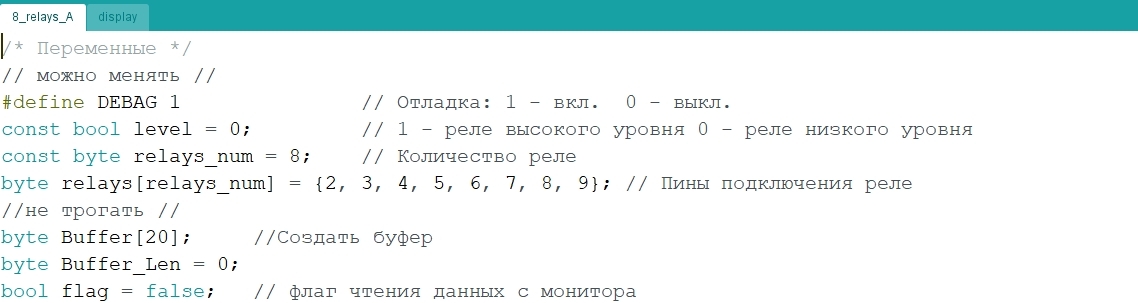

В коде можно поменять всего несколько параметров или оставить без изменений.
DEBAG - Отвечает за вывод в монитор порта отладочной информации. 1 - вкл. 0 - выкл.
Level – отвечает за тип подключённого реле. 1 - реле высокого уровня, 0 - реле низкого уровня.
relays_num – Количество подключённых реле. Максимум 16.
relays[relays_num] – массив пинов, к которым подклеены реле.
Купить дисплей на AliExpress. Купон на СКИДКУ: ARDUINOTEX
Заказ бесплатного образца сенсорного HMI дисплея.
Надеюсь моя информация будет полезной.
Спасибо! Всем добра!
