Ту-2⁠⁠

Знаменитый советский бомбардировщик Ту-2 — двухмоторный пикирующий бомбардировщик. Проектирование машины под обозначением «самолет 103» (АНТ-58) началось на рубеже 1939/1940 гг. Самолет представлял собой цельнометаллический высокоплан с двухкилевым оперением. В качестве силовой установки предполагалось применить перспективные 18-цилиндровые моторы жидкостного охлаждения М-120ТК, а до их готовности — 12-цилиндровые АМ-35А (1350 л.с). Самолет должен был получить довольно мощное стрелковое вооружение.

Первый прототип, вышедший на испытания 29 января 1941 г., получил двигатели АМ-37 (1400 л.с). 18 мая 1941 г. был облетан второй прототип «103-У» (АНТ-59) с теми же моторами, но перекомпонованными кабинами экипажа (его состав увеличили с 3 до 4 чел.), увеличенным запасом топлива и другими усовершенствованиями. Полученные в ходе испытаний высокие летные данные позволили рекомендовать самолет к принятию на вооружение и запуску в серийное производство, но из-за проблем с поставками двигателей АМ-37 пришлось пересмотреть состав мотоустановки. 15 декабря 1941 г. впервые поднялся в воздух самолет «103-В» (АНТ-60), в основном соответствовавший «103-У», но с 14-цилиндровыми двигателями воздушного охлаждения М-82 (1700 л.с). Во время испытательного полета новый самолет продемонстрировал блестящие показатели – скорость 650 км/ч на высоте 8 тыс. метров. Этот результат настолько впечатлил разработчиков, что они не сразу доложили о нем Сталину. Только после дополнительной проверки всех характеристик доклад был отправлен руководству. Машина была рекомендована к серийному выпуску.

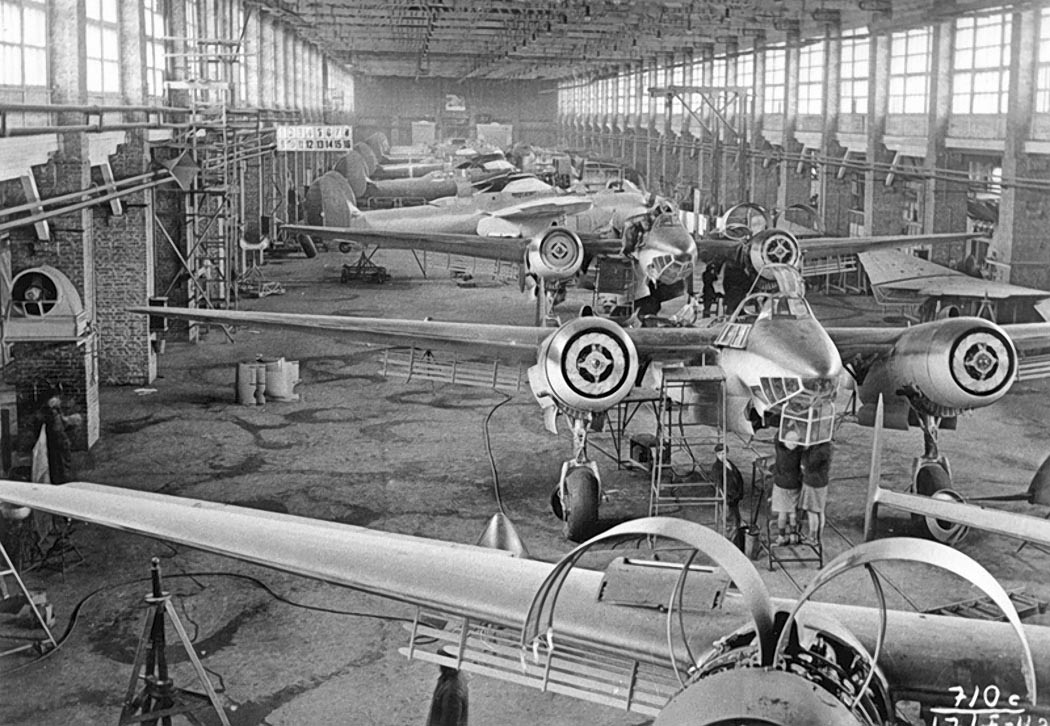

Серийно самолет выпускался до 1952 года. Ту-2 активно поставлялся на экспорт. Его использовали ВВС Польши, Болгарии, Румынии, Венгрии и Китая. В КНР этот самолет использовался до 1982 года.

По компоновке Ту-2 − это двухдвигательный цельнометаллический высокоплан, имеющий двухкилевое оперение, крыло кессонной конструкции с тормозными решетками и закрылками. На самолете были хорошо продуманы состав и размещение оборонительного вооружения, противопожарная система, которая заполняла топливные баки инертным газом, расположение рабочих мест экипажа. Эти достоинства делали конструкцию Ту-2 передовой по сравнению с большинством самолетов того времени.
Учитывая специфику летно-технических характеристик, технологические особенности производства, соотношение боевых потерь, самолет Ту-2 стал наиболее эффективным и успешным советским фронтовым бомбардировщиком Второй мировой войны, несмотря на небольшой вклад в достижение капитуляции Германии. К сожалению, особенности военного положения не позволили своевременно развернуть массовое производство данного самолета.

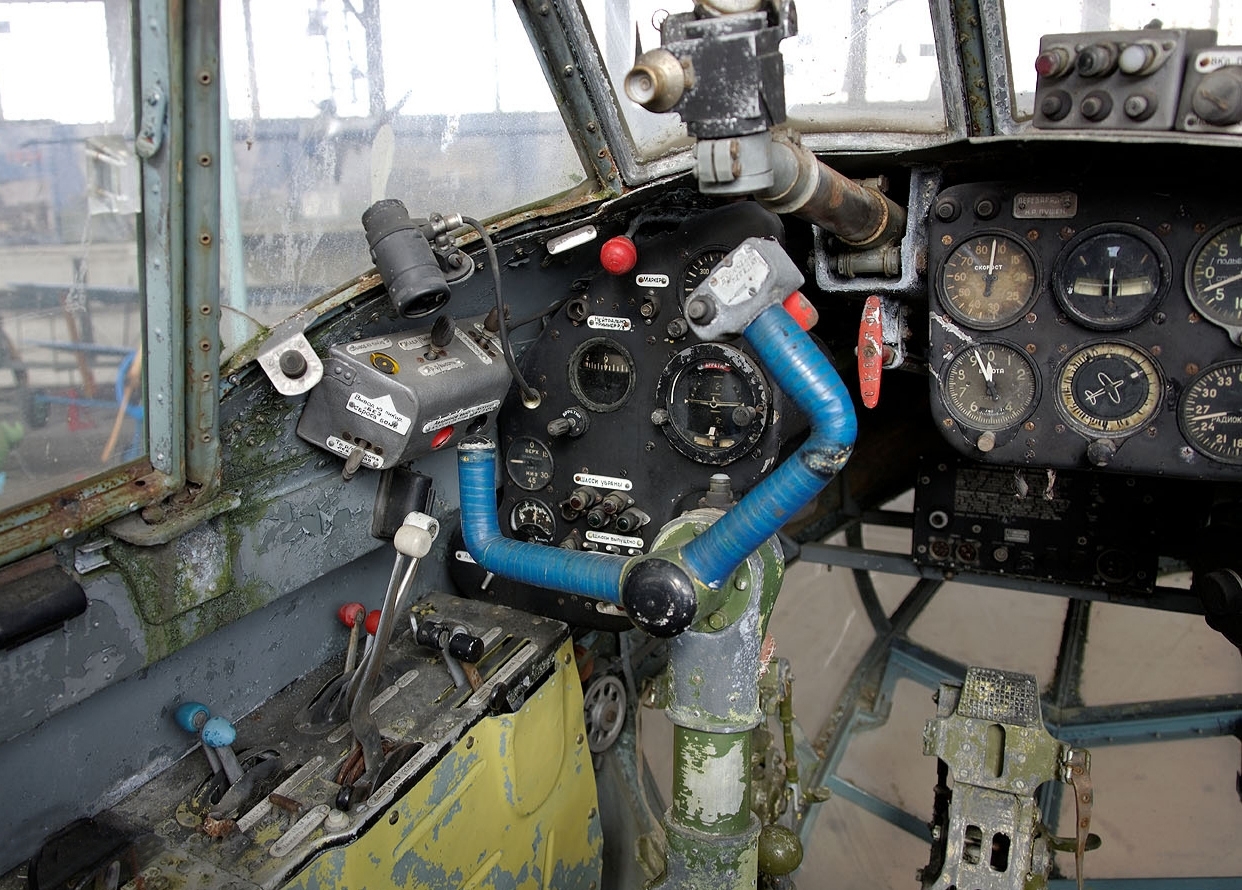

Главным недостатком всех модификаций Ту-2 был плохой обзор из кабины летчика, который уступал практически всем аналогам того времени. За выпуск этого самолета Н. Туполеву дали звание генерал-майора.
Экипаж Ту-2 состоял из четырех человек: стрелка, стрелка-радиста, пилота и штурмана-бомбардира. Иногда в его состав входило три или пять человек. Места для членов экипажа были защищены бронеплитами, которые были способны выдержать попадание 20-мм снарядов.
Ту-2 имел трехстоечное шасси с хвостовым колесом. Главные колеса имели одну стойку, одно колесо, они убирались в мотогондолы в сторону хвоста самолета. Уборка шасси – гидравлическая (аварийная уборка – пневматическая).

Самолет Ту-2 был оснащен двумя системами управления – основной и вспомогательной. Основной контур был представлен жесткими механическими тягами, с помощью которых происходило управление элеронами и рулями. Вспомогательный контур воздействовал на триммеры, систему выпуска шасси, тормоза главных колес, створки бомболюка, блокировку хвостового колеса.

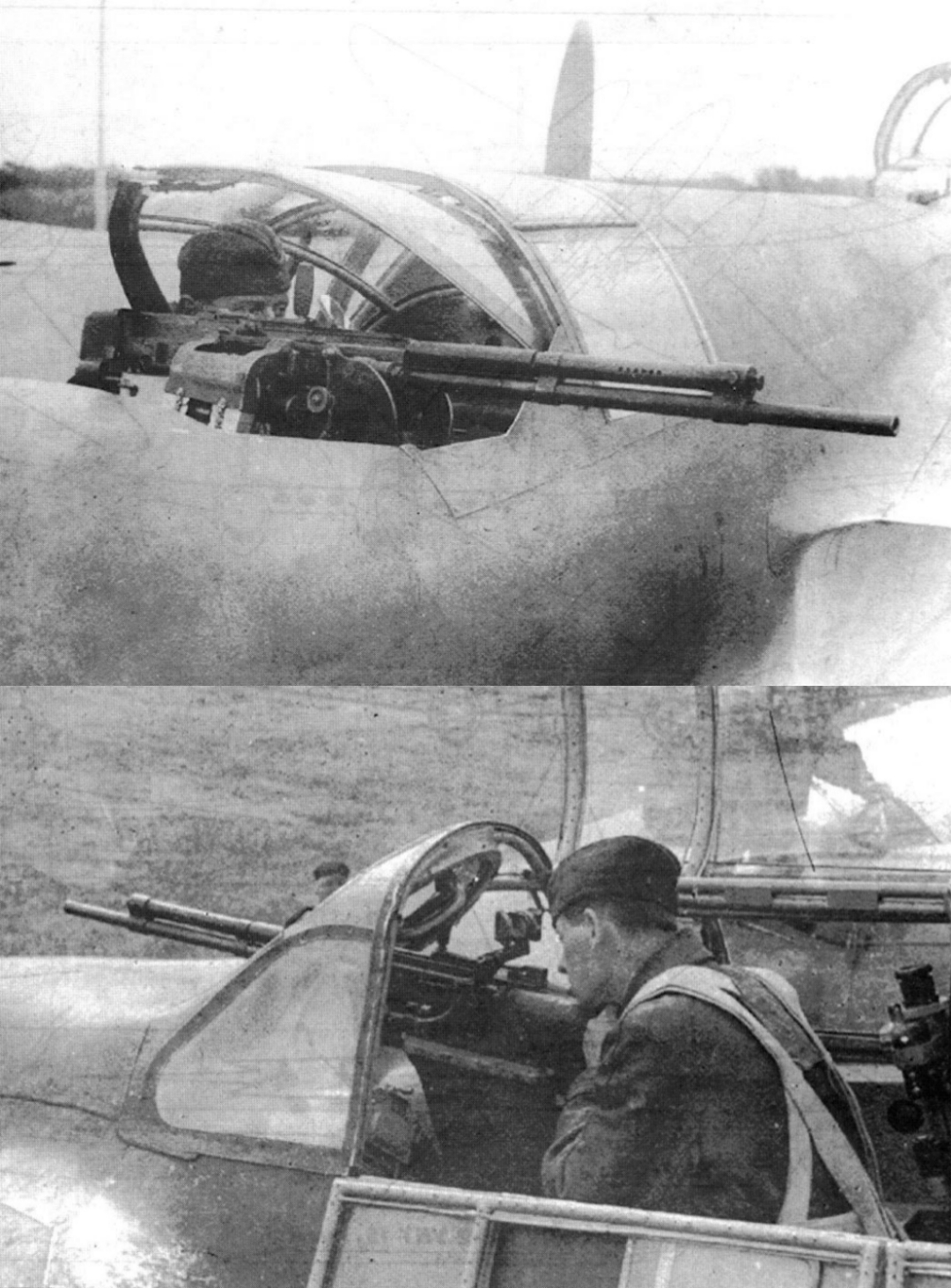

Ту-2 — двигатели М-82 (1700 л.с; некоторые машины комплектовались также М-82Ф и М-82ФН). Часть самолетов имели носовую часть фюзеляжа, хвостовой кок и законцовки крыльев, выполненные из древесины. Стрелковое вооружение в типовом варианте состояло из 2 20-мм пушек ШВАК в корневой части крыла и 3 12,7-мм пулеметов (по 1 в блистерной и турельной верхних установках, а также в нижней люковой установке), но на многих машинах отличалось от стандарта (в частности, первые серийные самолеты вооружались 2 пушками ШВАК, 2 12,7-мм пулеметами БС и 3 пулеметами ШКАС). Масса бомбовой нагрузки — 1000 кг (максимальная — 2000 кг). Часть самолетов оборудована подкрыльевыми узлами для подвески 10 132-мм НАР РС-132. Экипаж — 4 чел. Изготовлена 81 машина.

Ту-2С — двигатели АШ-82ФН (1850 л.с). Стрелковое вооружение — 2 20-мм пушки ШВАК, 3 12,7-мм пулемета УБТ. Максимальная масса бомбовой нагрузки (для действий по переднему краю) — 3000 кг. С 1943 г. выпущено 2423 самолета.

Ту-2Р — разведывательный вариант. В 1946 г. построено 13 самолетов.

УТу-2 — учебный вариант с двойным управлением. В 1946 г. построено 23 машины; кроме того, в этот вариант переоборудована часть Ту-2.

УТБ — учебно-тренировочный бомбардировщик с 7-цилиндровыми двигателями АШ-21 (700 л.с.) и сокращенным составом вооружения. В 1947-1949 гг. переоборудовано 176 Ту-2.

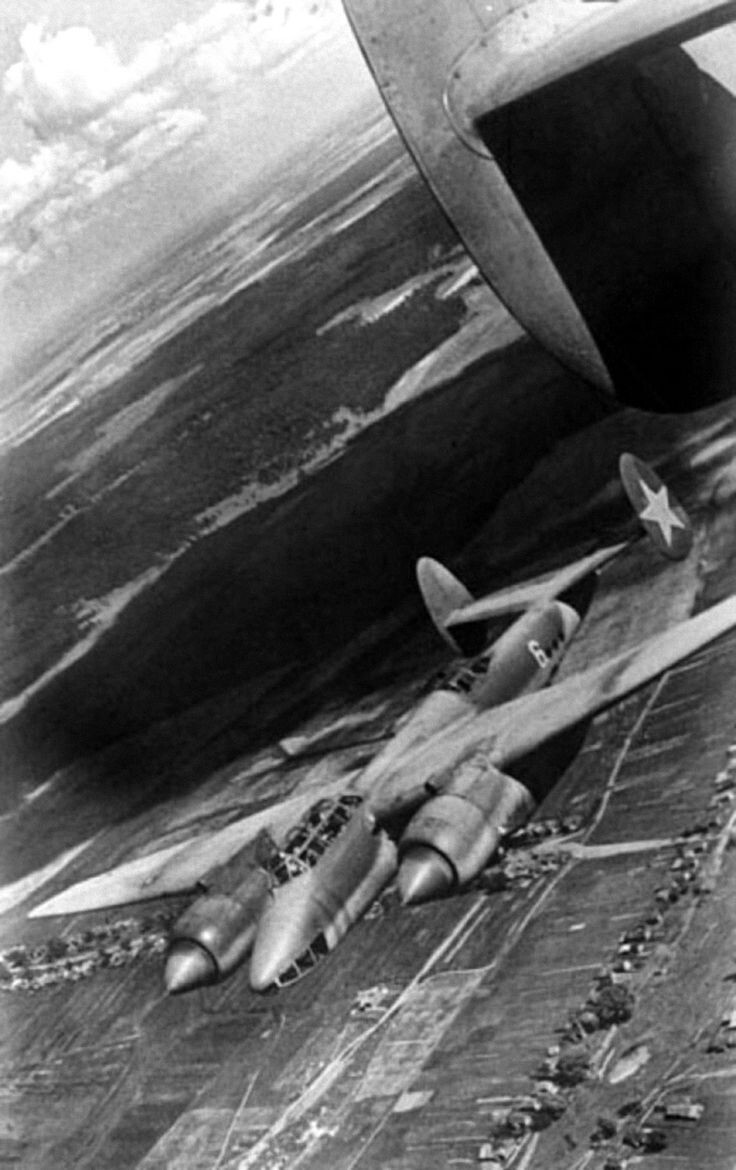

Первым освоил самолеты Ту-2 летом 1942 г. 132-й БАП. Во второй половине сентября в составе этой части самолет прошел войсковые испытания на Калининском фронте. Выполнено 25 боевых вылетов, в ходе которых самолет показал убедительное превосходство над Пе-2. После завершения войсковых испытаний 132-й БАП продолжил боевую работу на Калининском фронте, а с февраля 1943 г. — на Юго-Западном. До середины апреля 1943 г. было потеряно (по боевым и небоевым причинам) более половины имевшихся Ту-2, после чего полк вывели на переформирование. В конце 1942 г. на Калининский фронт прибыл ещё один полк, вооруженный Ту-2 — 12-й БАП. Экипажи обеих частей наносили удары по объектам в ближнем тылу противника преимущественно с горизонтального полета, поскольку случались отказы автоматов пикирования.

В июле 1943 г, в боях на Курской дуге участвовали 18 таких самолетов в составе 285-й БАД. Ситуация начала меняться в 1944 г., с разворачиванием серийного выпуска Ту-2С. Они поступали в 334-ю БАД 13-й ВА, располагавшую к июлю 1944 г. 83 Ту-2С. Дебютировали они в бою 9 июля 1944 г. в ходе Выборгской операции. Самолеты атаковали опорные пункты противника. 17 июля 59 Ту-2С 334-й БАД бомбили Выбогский железнодорожный узел. 27 июля 62 машины нанесли удар по станции Митава. В дальнейшем вплоть до победы над Германией дивизия действовала в Прибалтике и Польше. В конце 1944 г. на советско-германском фронте появилось и второе соединение, вооруженное Ту-2С — 326-я БАД.

Для участия в войне против Японии было переброшено из Европы два корпуса, вооруженных Ту-2С — 6-й БАК (326-я и 334-я БАД) и 7-й БАК (113-я и 179-я БАД). По состоянию на 9 августа 1945 г. в них насчитывалось в общей сложности 287 Ту-2С. Помимо нанесения бомбовых ударов, самолеты этих соединений широко привлекались для ведения воздушной разведки.
В массовом количестве Ту-2 поставлялись Китаю. По некоторым данным, эта страна в 1949-1952 гг. получила в общей сложности 311 Ту-2С, 29 УТу-2 и 33 УТБ. Последние Ту-2С летали в Китае в 1982 г. Некоторое количество таких самолетов Китай передал Индонезии. Участвовавшие в войне в Корее китайские Ту-2С несли опознавательные знаки ВВС КНДР.

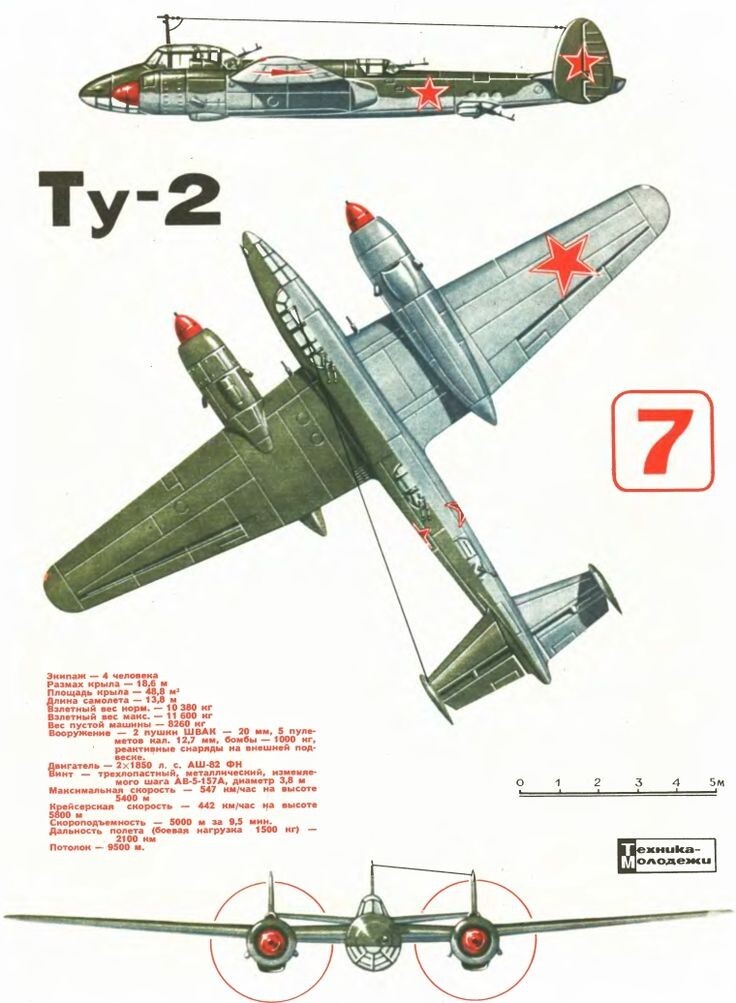

Тактико-технические характеристики Ту-2

- Первый полёт: 29 января 1941
- Снят с вооружения: 1950
- Всего построено: 2527 ед. (во время Великой Отечественной войны — 800 ед.)
Экипаж:
- 4 чел.
Скорость:
- Крейсерская скорость: 442 км/ч
- Макс. скорость: 547 км/ч
- Макс. скорость у земли: 420 км/ч
- Скороподъёмность: 492 м/мин.

Дальность полёта:
- 2100 км
Практический потолок:
- 9500 м
Размеры:
- Длина: 13,80 м
- Высота: 4,13 м
- Размах крыла: 18,86 м
- Площадь крыла: 48,5 м²
Вес:
- Пустой: 8 260 кг
- Снаряжённый: 10 380 кг
- Макс. взлётная: 11 600 кг
Двигатель:
- два двигателя АШ-82ФН со звездообразно расположенными цилиндрами, каждый двигатель по 1380 кВт (1850 л.с.)

Вооружение Ту-2

- Стрелково-пушечное вооружение: две 20 мм пушки ШВАК, три 12,7 мм пулемёта УБС
- Боезапас: по 150 снарядов на пушку + по 750 патронов на пулемёт.
- Кол-во точек подвески: 3
- Внутренняя бомбовая нагрузка: до 3000 (при подвеске бомбы весом 2000 кг створки бомболюка оставались открытыми) кг.
