Total war: Apple Flip 14 pro
Добрый.
Видимо начало ранней весны с меркурием уже дают о себе знать

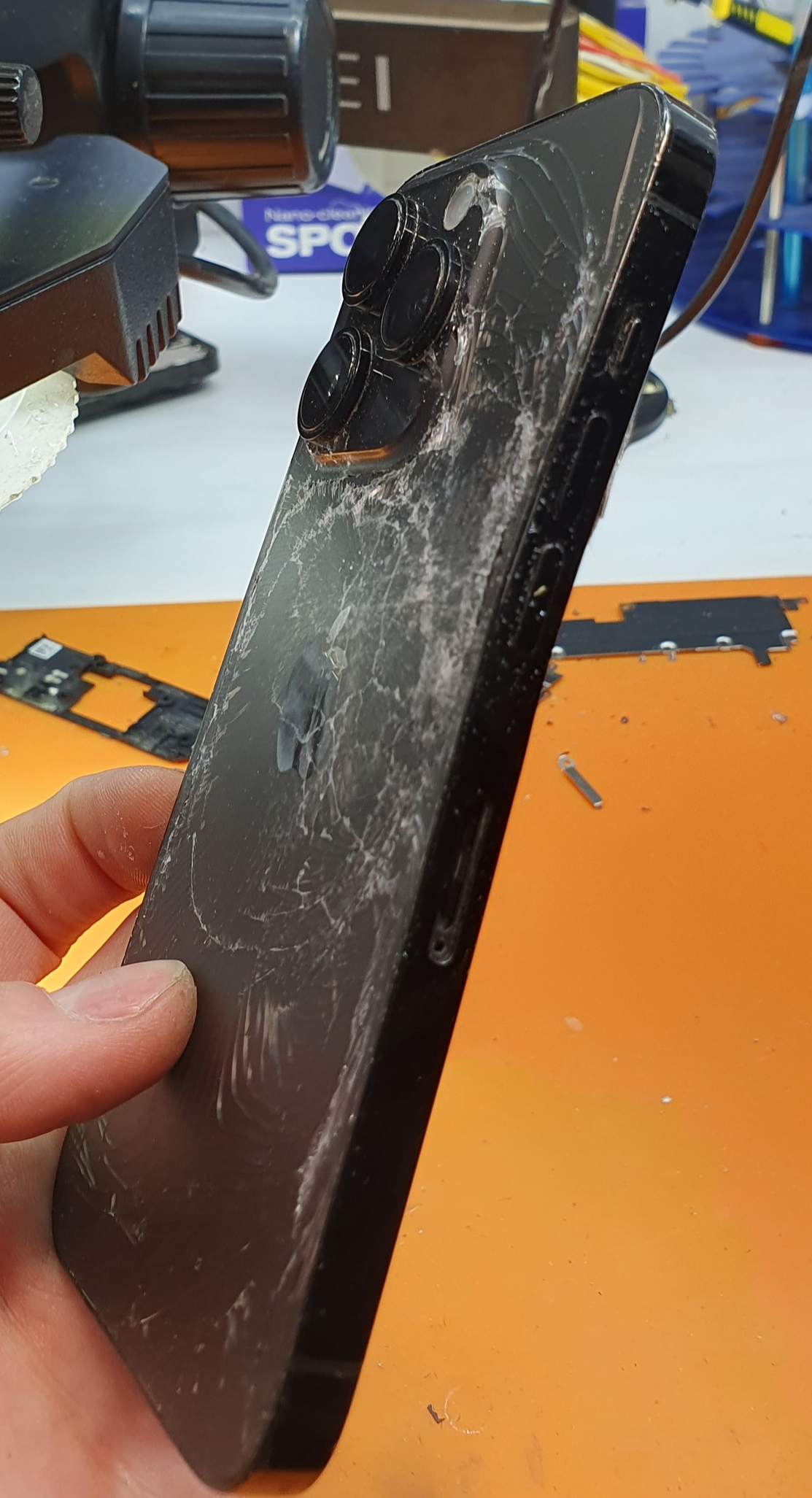

Слегка разбился. Увы, блины со сметаной не сделали людей добрее

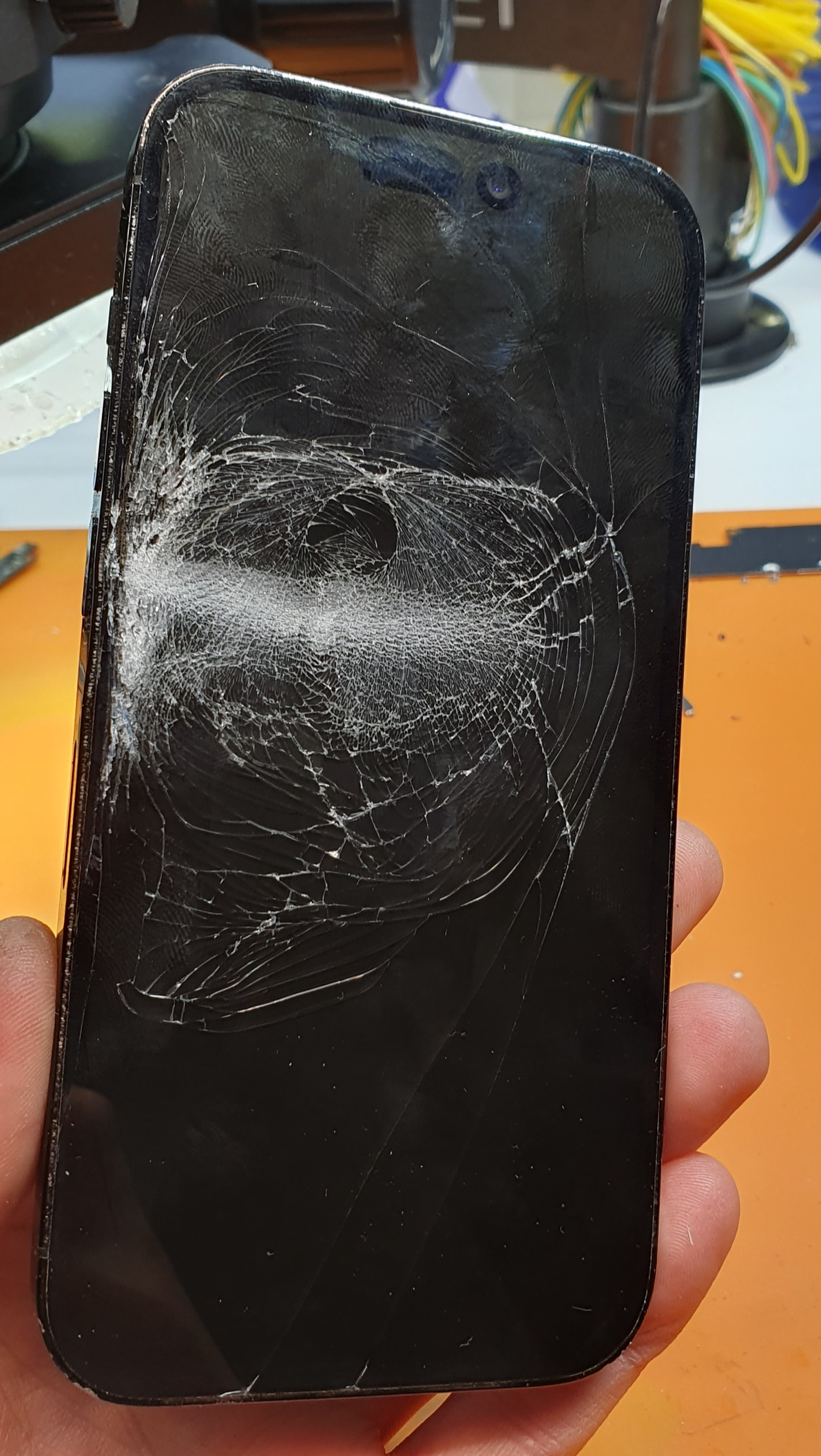

Ну реаль, первое что приходит при виде данного телефона:
Либо всадили топором, либо пытались сложить как самсунговский флип))
У Вас есть какие нибудь идеи, как это могло произойти? Напишите в комментариях, что думаете по этому вопросу, ну а я пока продолжу.
Так вот. Сам телефон не представляет из себя никакой ценности, 14 про, старьё 2022 века, нет смысла вообще браться за это, а вот счётчики котов и сохранёнки, как ты обоссал коврик соседки на 23, сохранить хочется, поэтому и решили извлечь интересные данные. Не ну прикинь, ладно там работа и прочая ерунда, но котов пролюбить - это вообще не по христиански.
Итак.

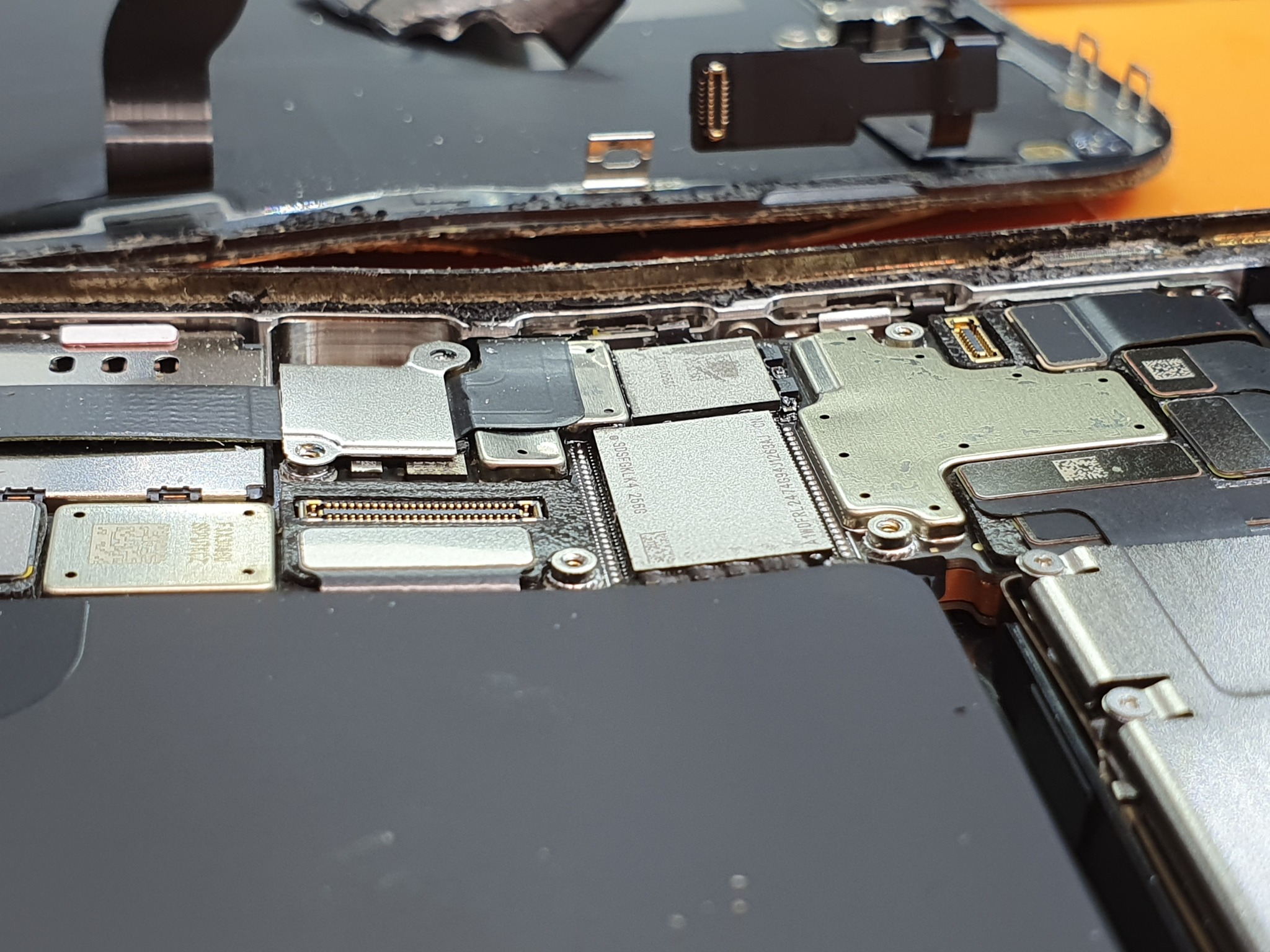

Место попадания очень больное: чип памяти и интерфейсный контроллер питания
Но! так как по первичным замерам я нашёл только сплошное замыкание по главной линии, то
Первым делом нужно взорвать кривую консерву

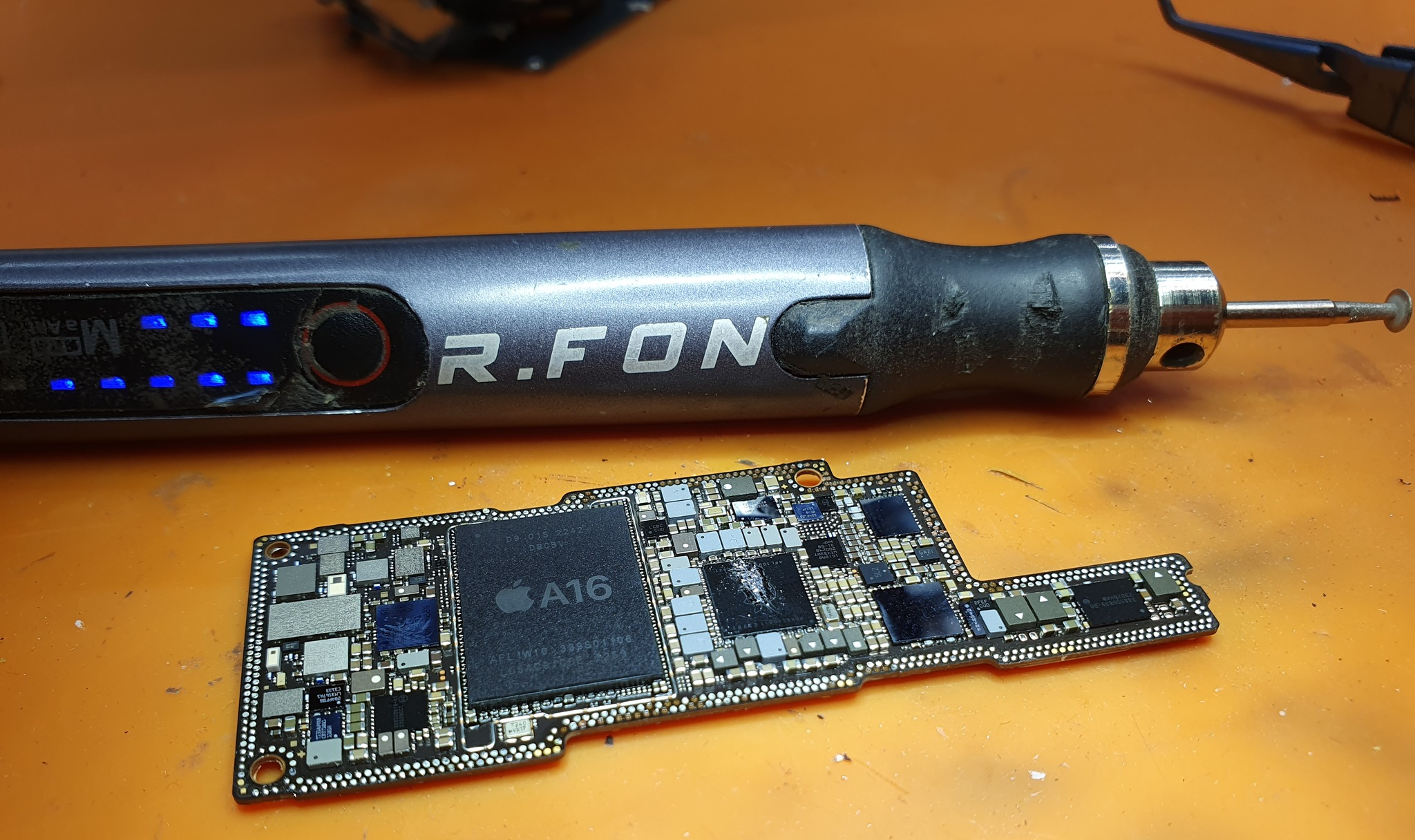

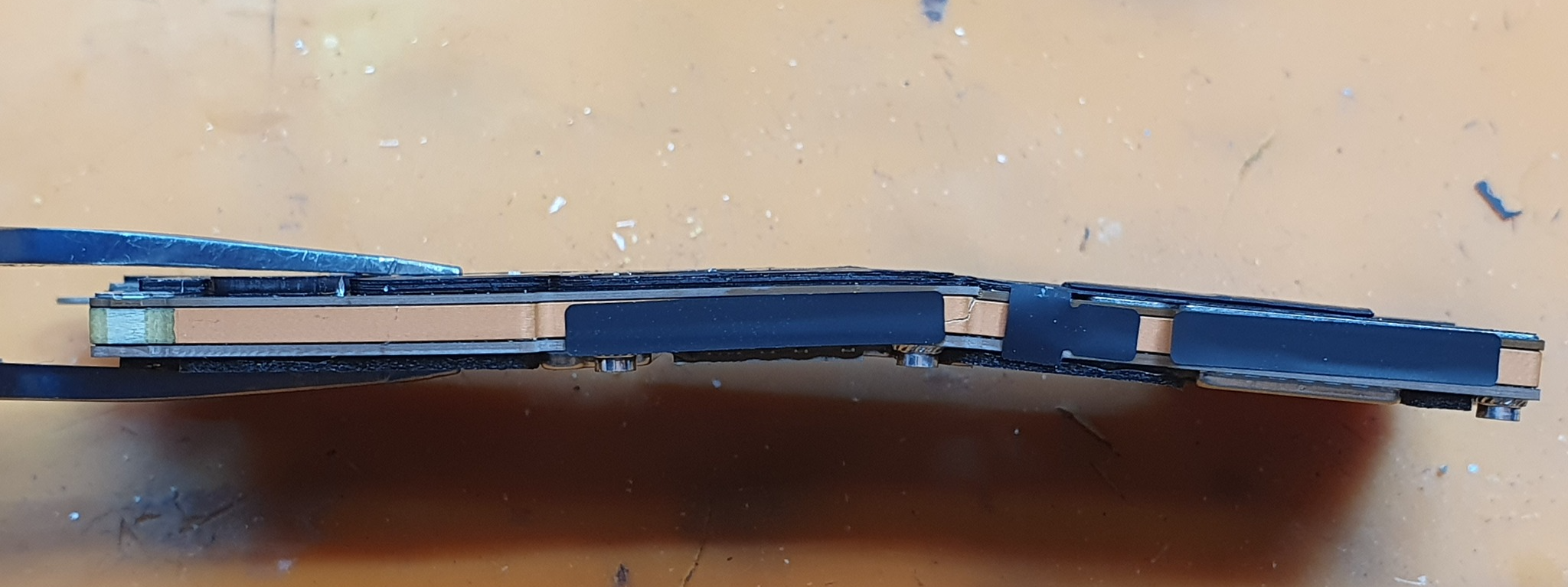

На фотокарточке выше видна линия разлома. Она чотко проходит по интерфейсному контроллеру питания и вот прям в миллиметрах от чипа памяти. Процессорная зона вообще не задета.

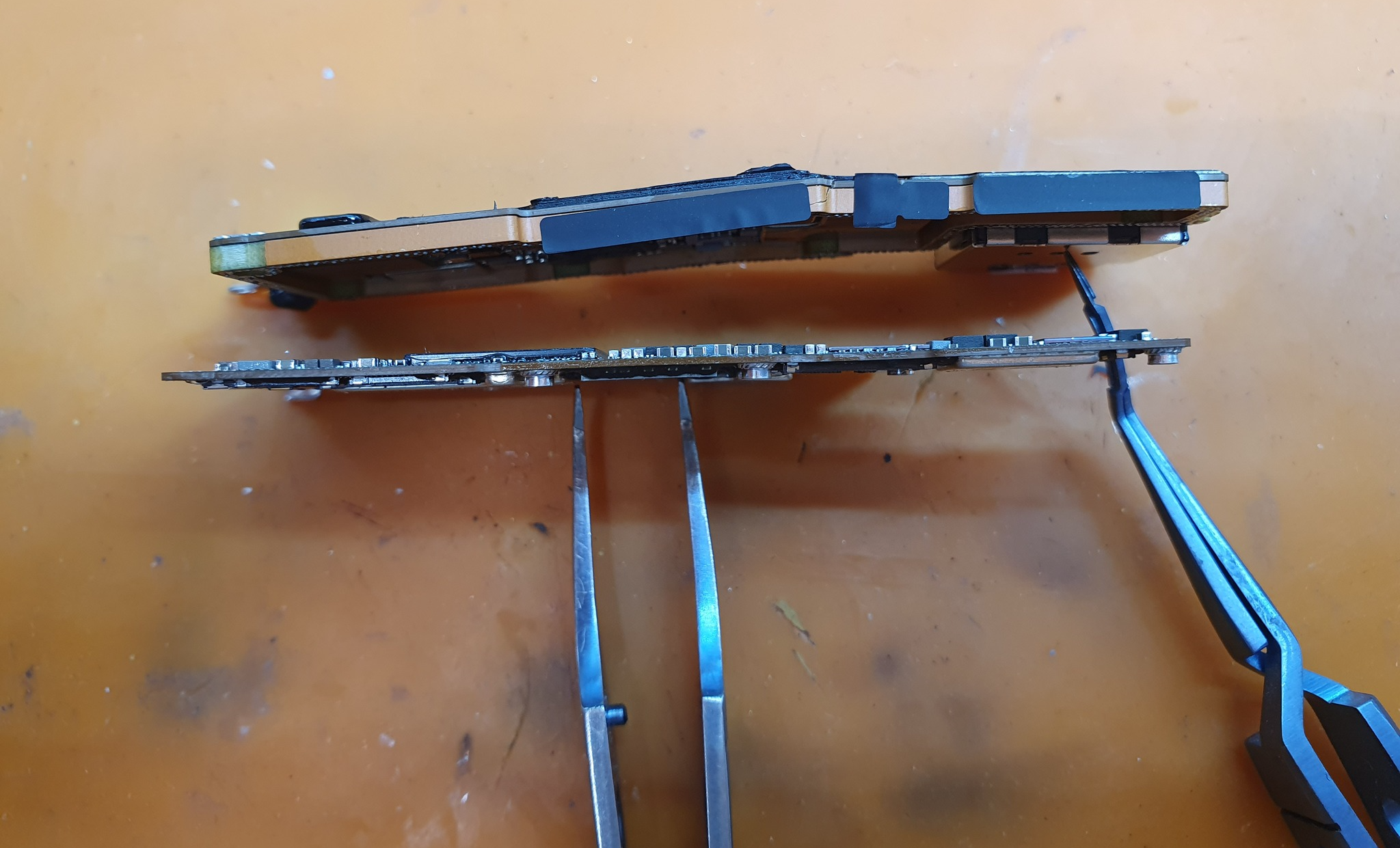

Для начала нужно слегка выровнять доску.
Делается это с помощью незначительного прогрева всей платы. Медные дорожки становятся более эластичные и не порвутся при этом, но при условии, если уже не порвались. Их там много, плата восьмислойная.
Теперь нужно более тщательно исследовать плату, убрать повреждённое и заменить с донора.

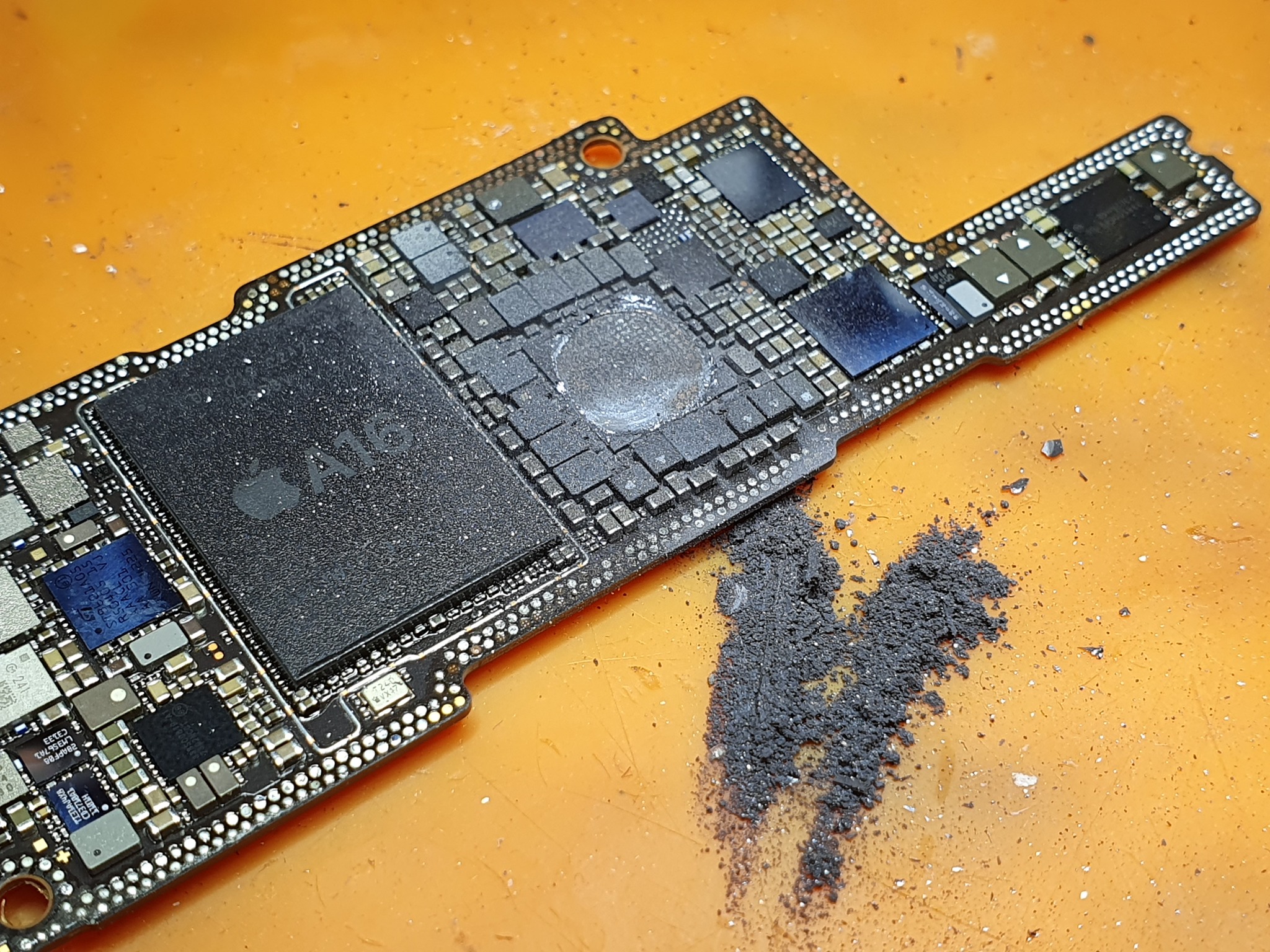

Интерфейсник просто демонтажируется с платы путём спиливания микроциркуляркой
По пути разлома убирается всё пострадавшее

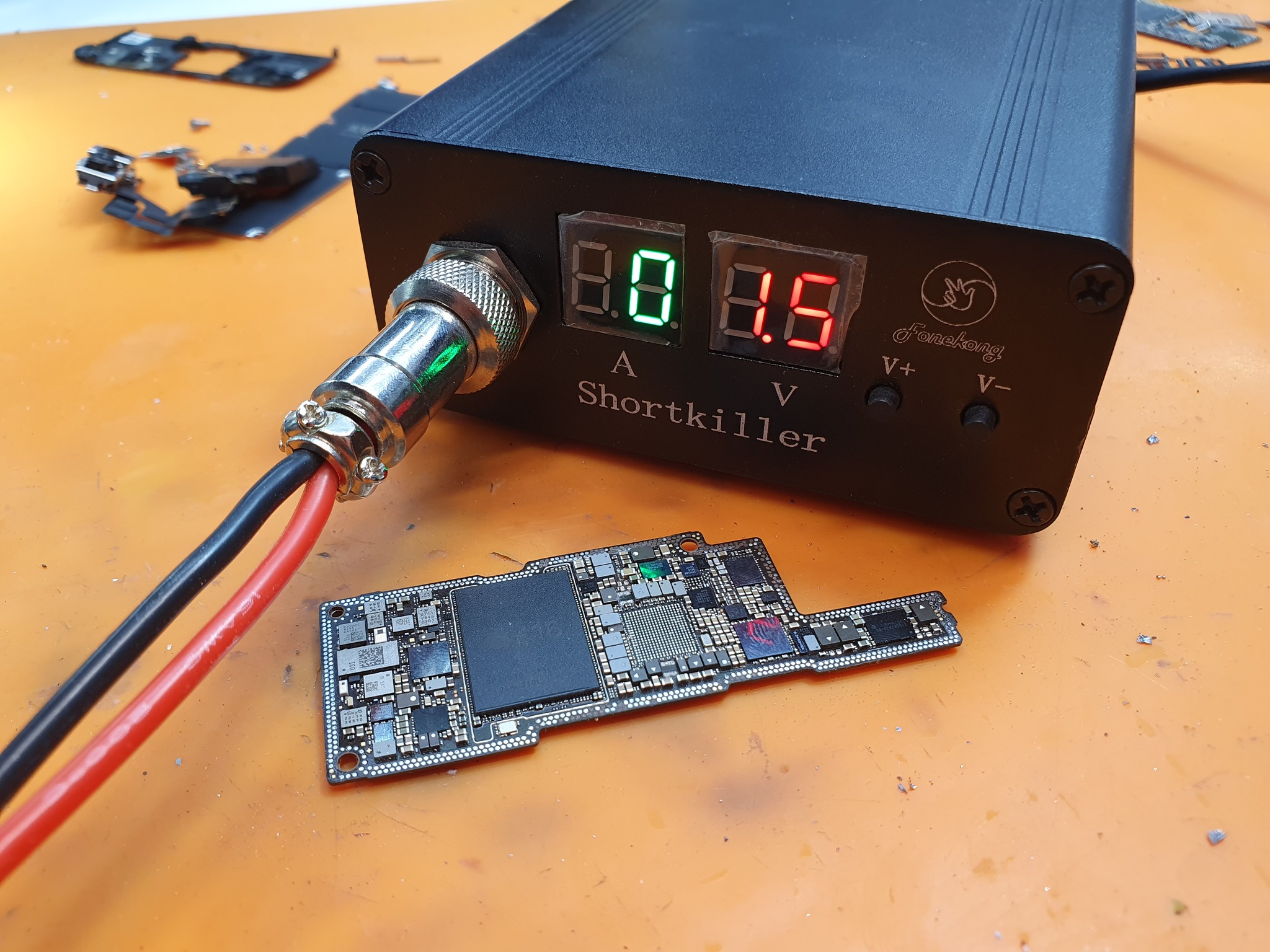

Чтобы не искать по всей плате повреждённую керамику, я использовал очень опасную вещь
Киллер. Почему опасная - нужно уметь с ним работать. Тут 30 Ампер тока, вещь хорошая, потом расскажу как я ей даже процессоры восстанавливал (естественно временно для извлечения даты).

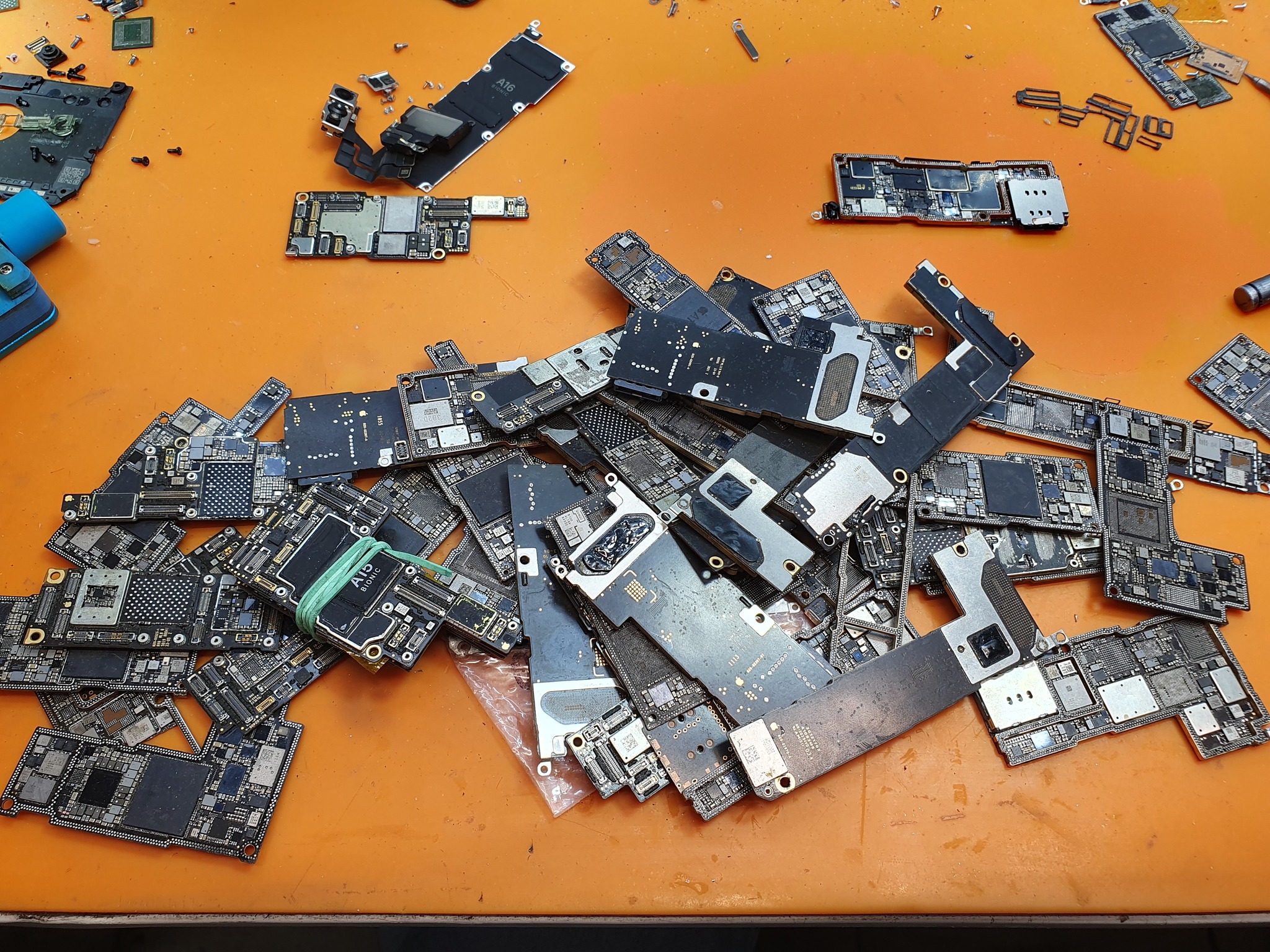

Далее нужно навесить на плату, за место повреждённых элементов, самое основное для запуска и тут на помощь приходят давно кончившиеся труппы
От них нужно всего лишь это:
Увы запуска тут не было. Резкий старт с 500мА и упадание до 180мА это не есть хорошо.
Пробежавшись по разным вторичным питаниям обнаружил в одном месте заниженое падение напряжения, а новый установленный кондуктор не давал нормального питания на линию питания чипа памяти. Просадка на 30%
При принудительной подаче нормального напряжения сик тхермал показывает это

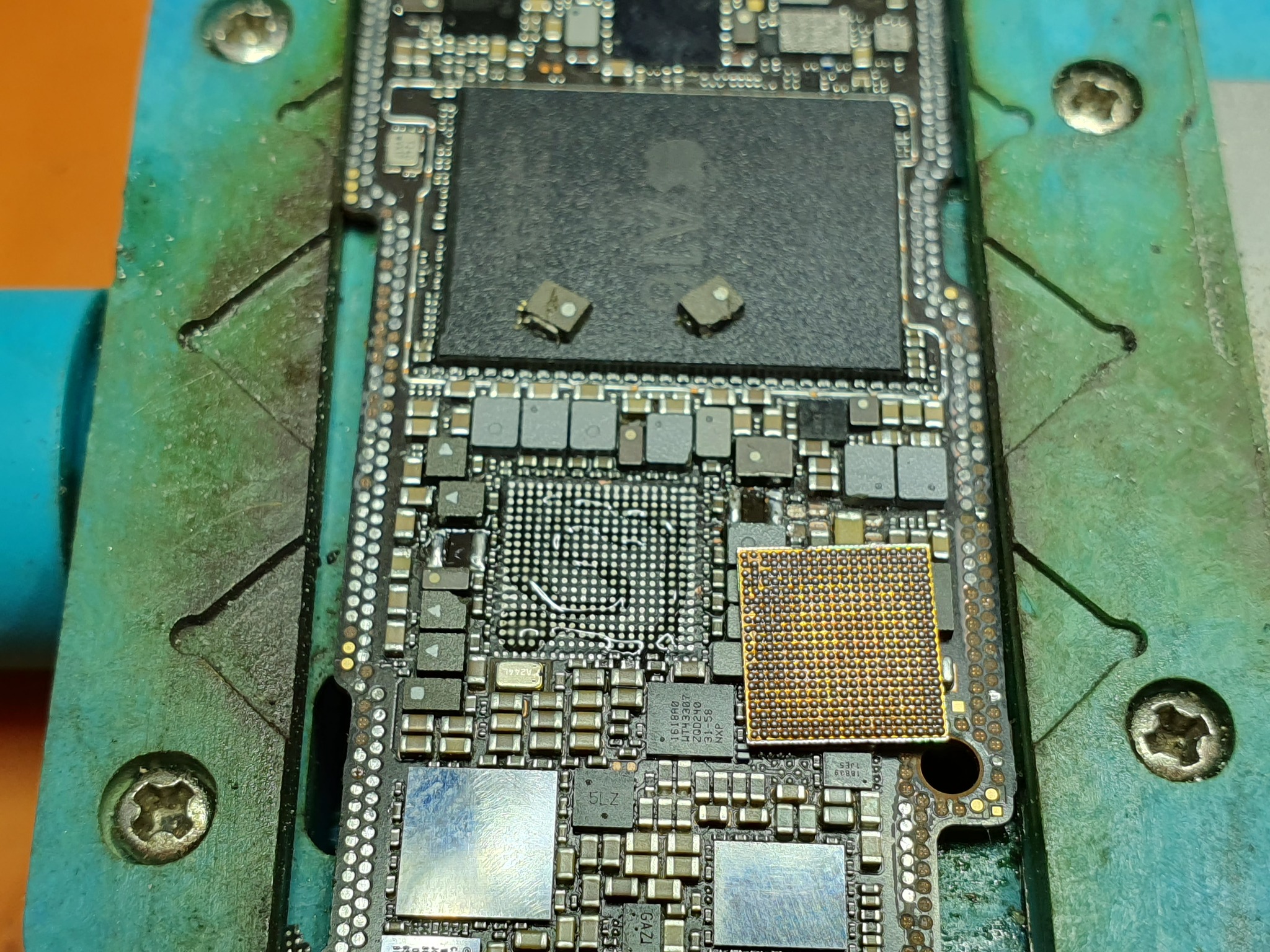

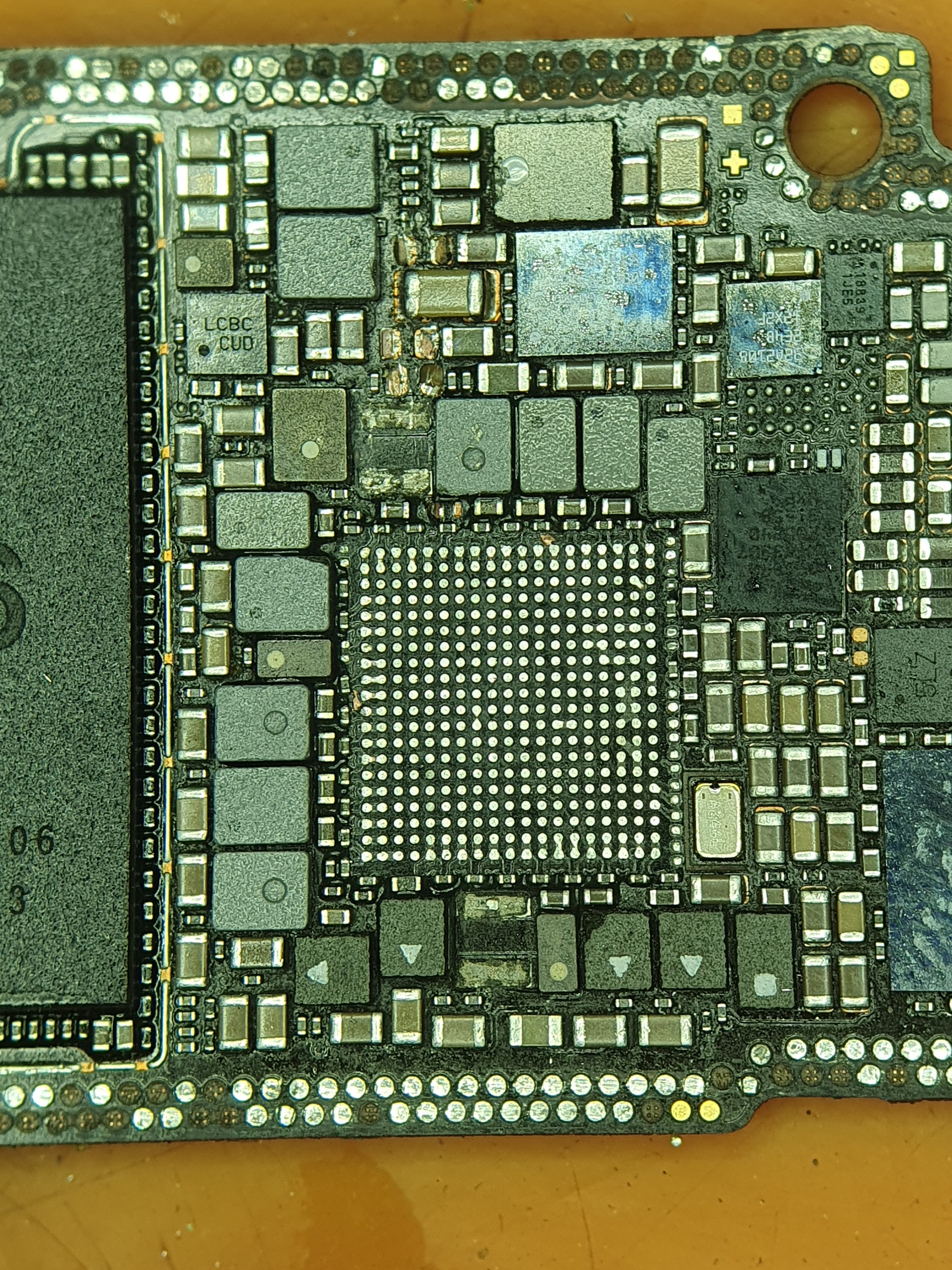

Греется кусочек чипа памяти. Вскрываю это дело
Можно заметить, что парочка землевых контактов в отрыве.
При снятии чипа заниженное сопротивление приходило в норму, замеры на чипе уже говорили об обратном

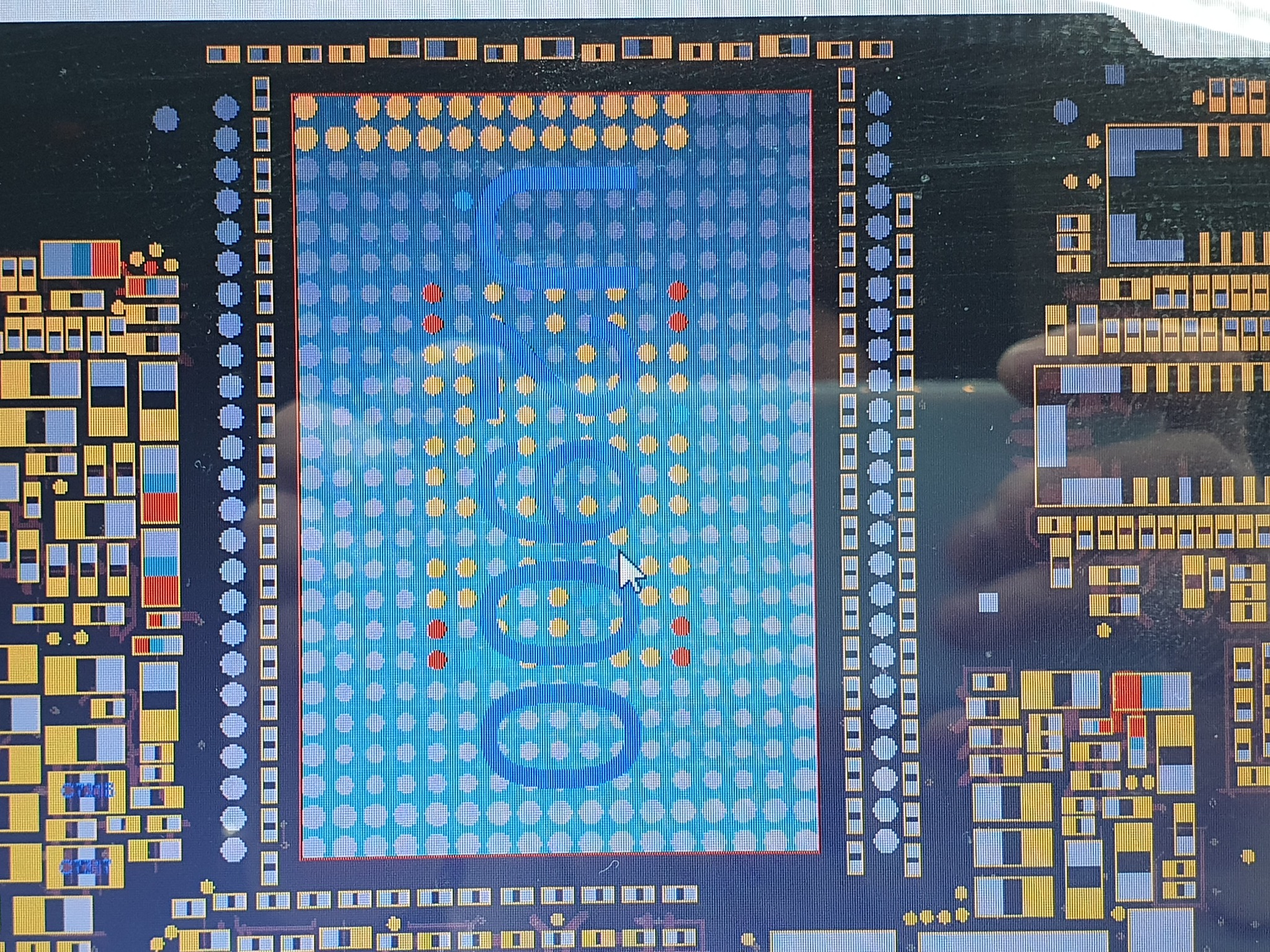

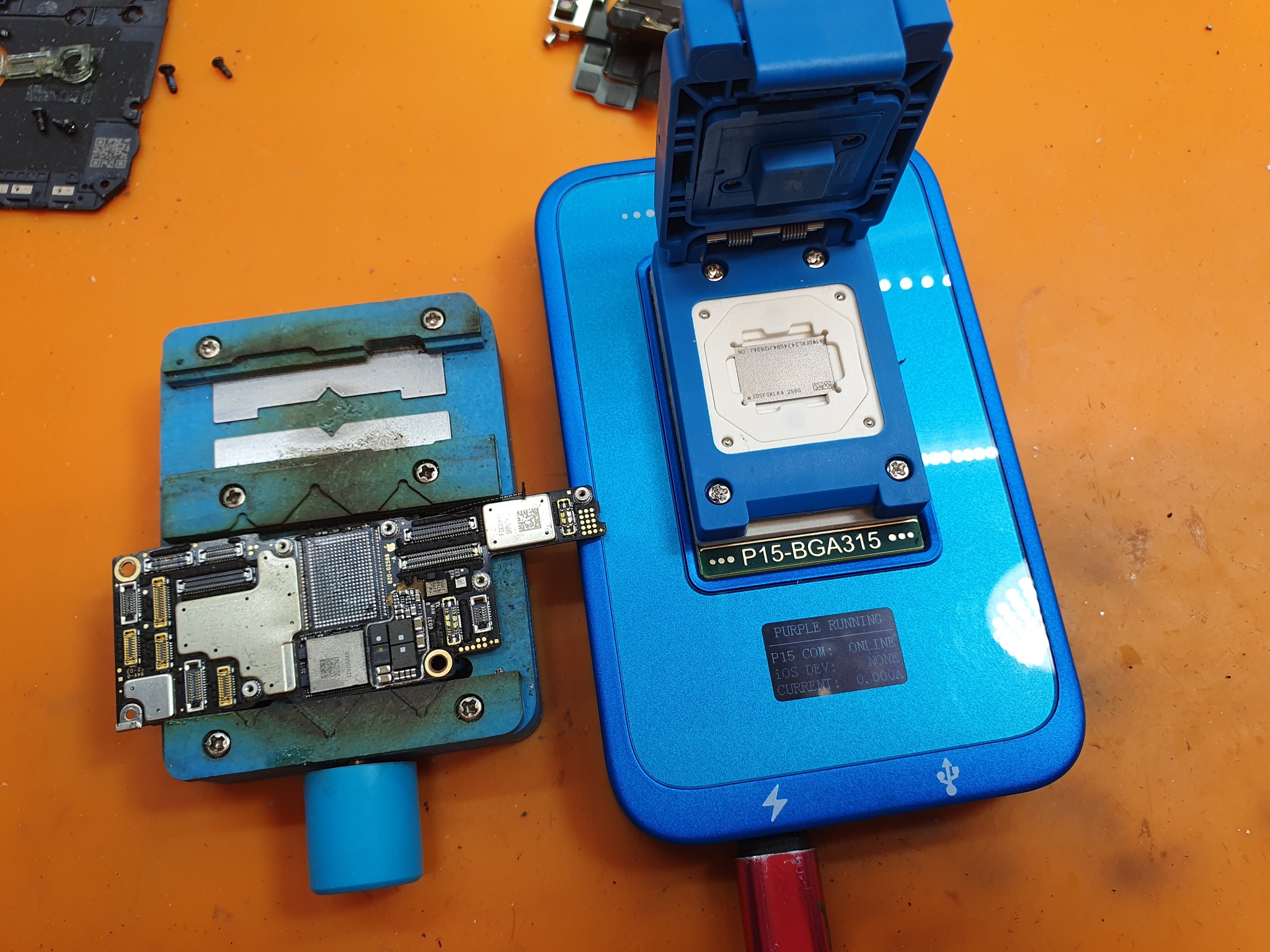

Чип разделён на 4 отсека по питанию, на самом чипе они независимы, но соединяются уже на плате, поэтому программатор читает серийник и производителя флешки из контроллера нормально
Но сам объём не высчитывает. Конечно, часть питания в ауте.

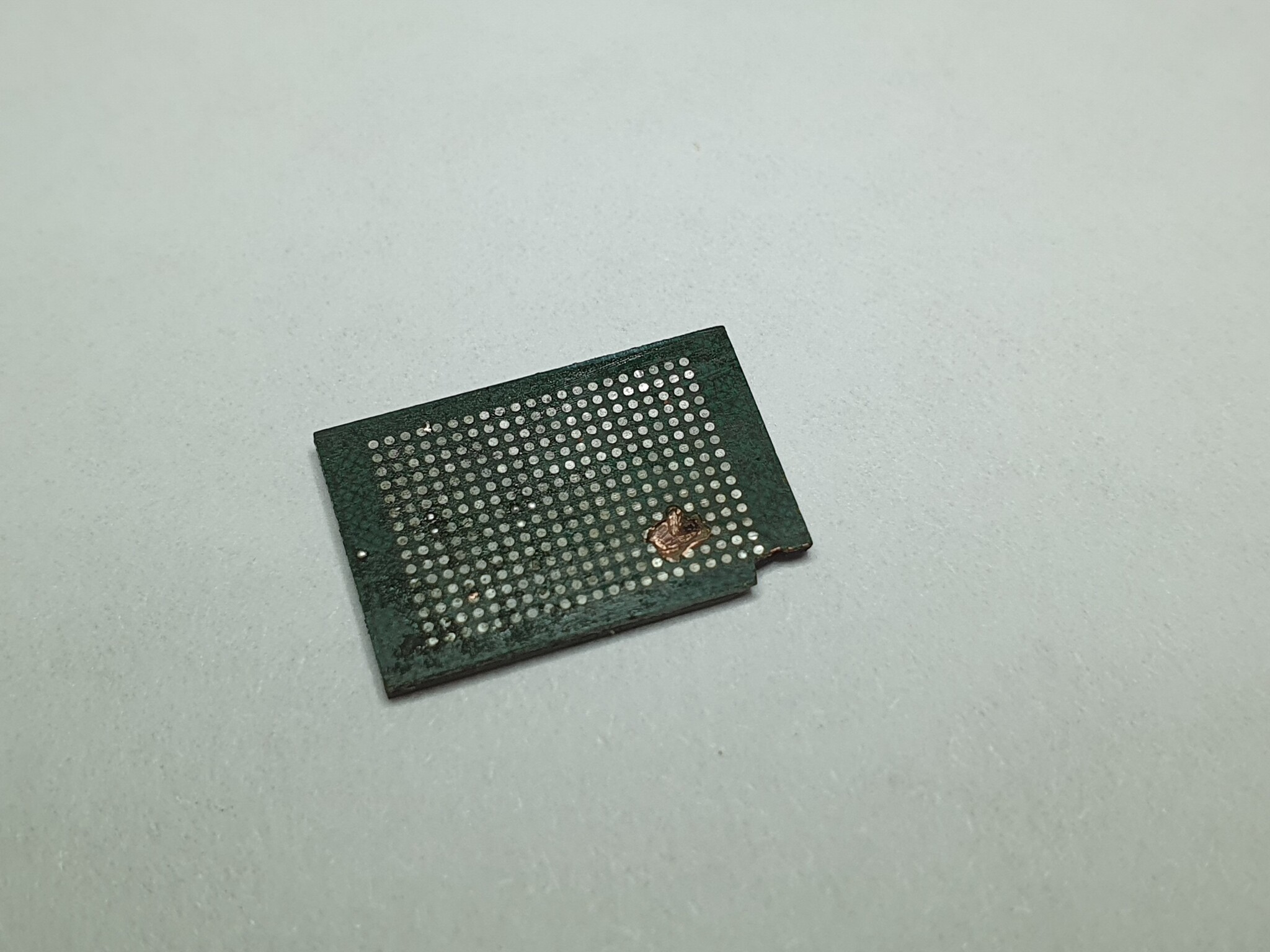

Короче, надо копнуть чип памяти, бывает вероятность, что от удара замыкают дорожки по краю чипа (то самое место удара)
Но нет.

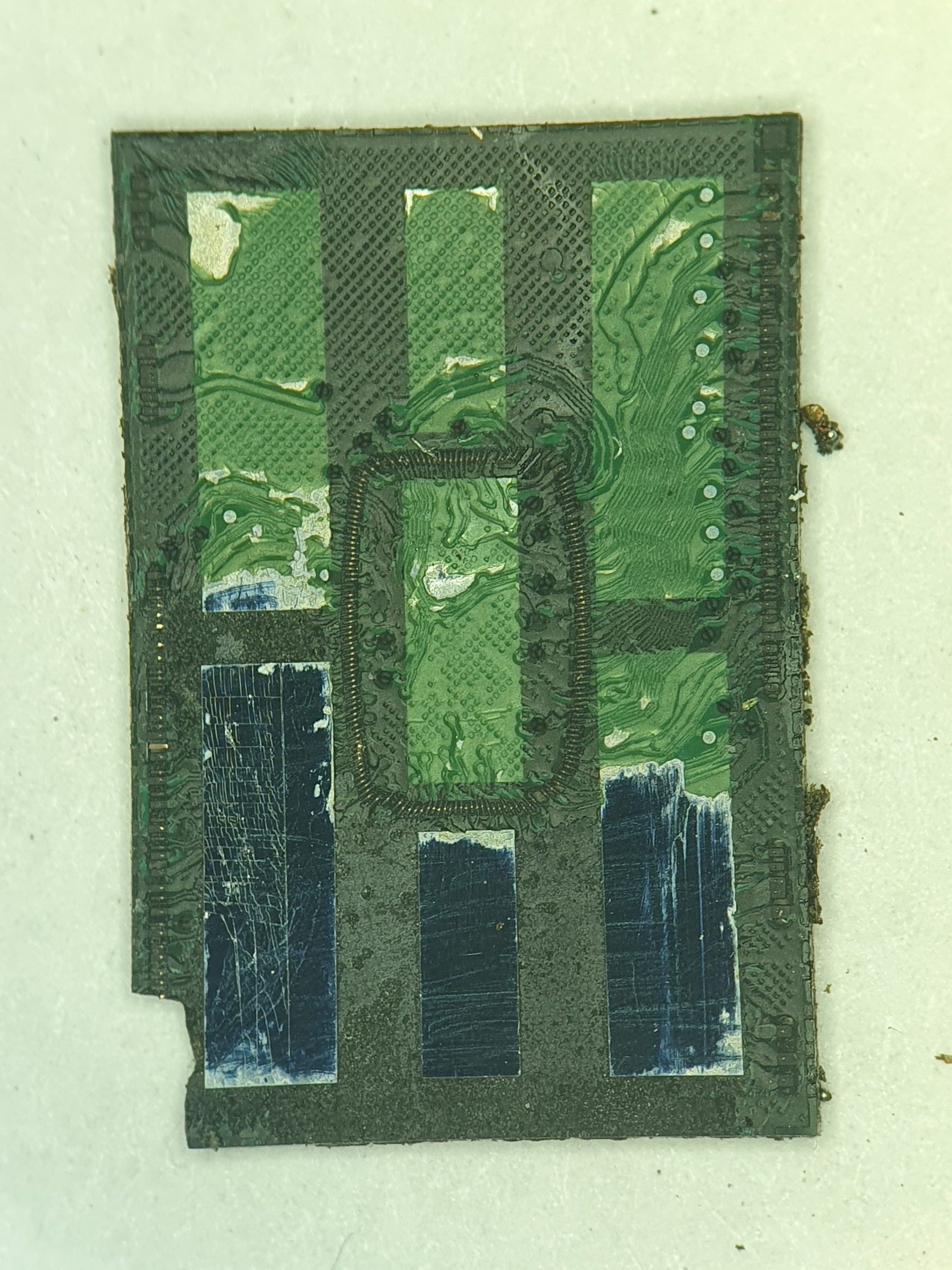

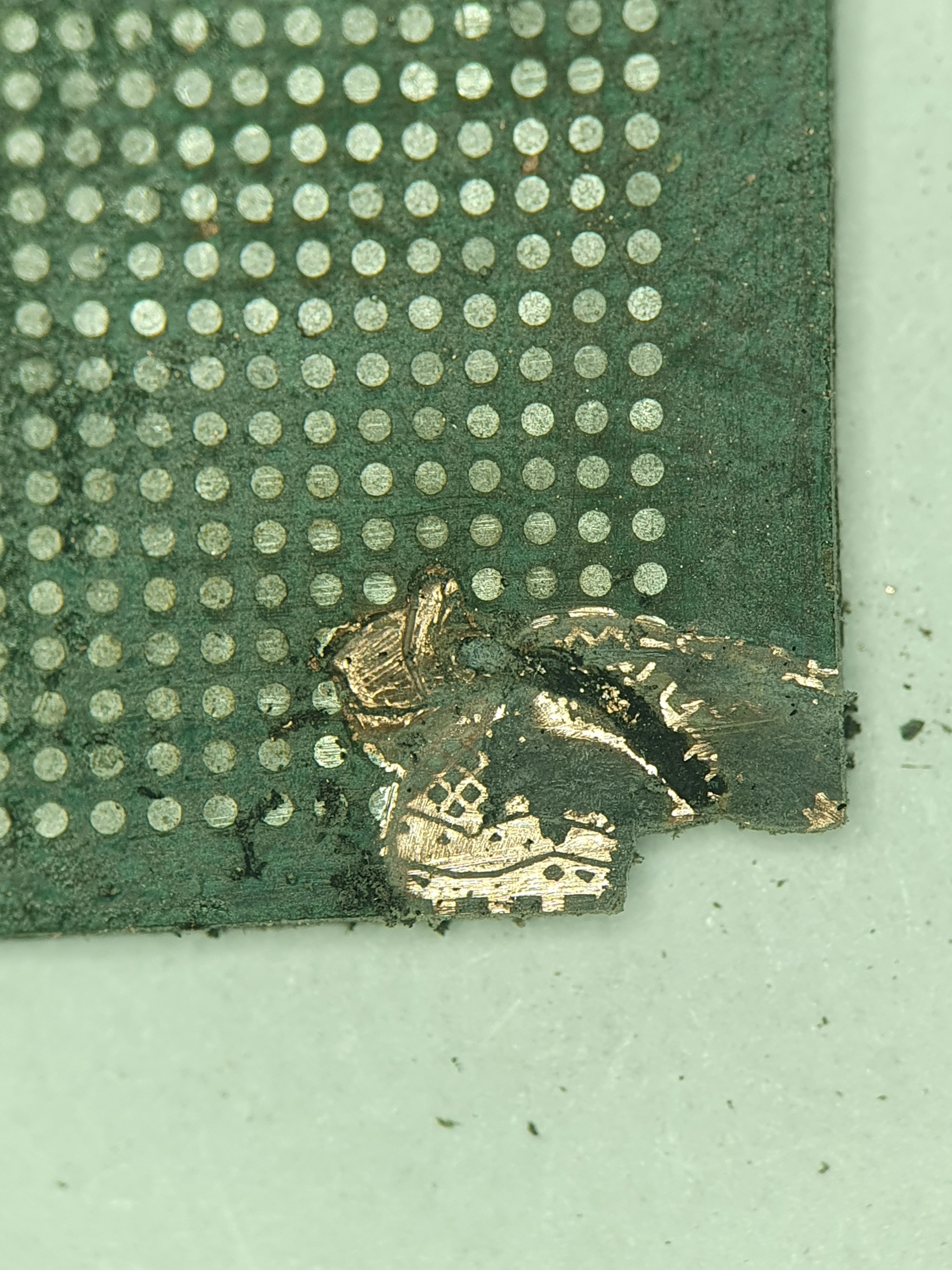

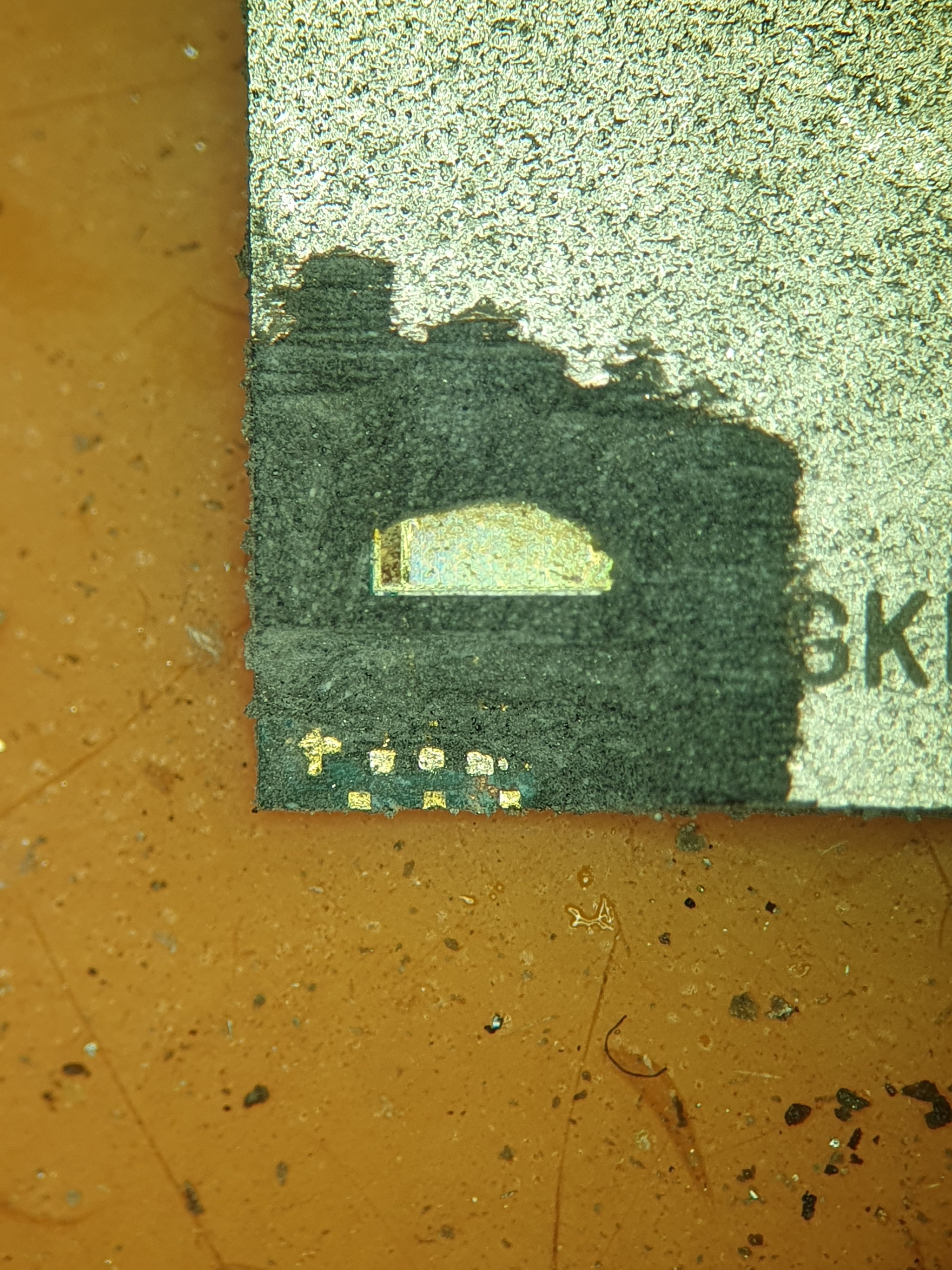

Просто горелый текстолит внутри

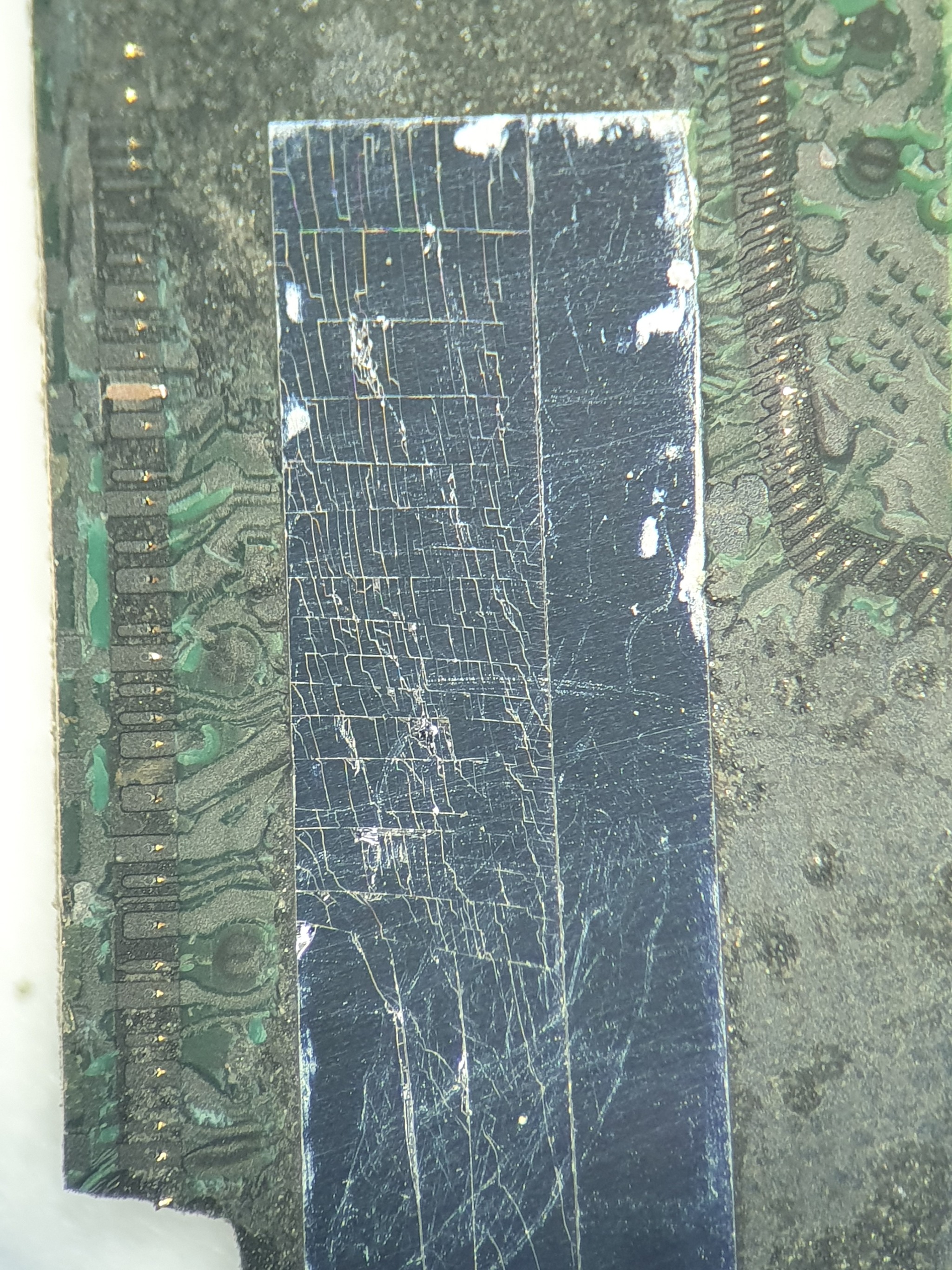

И собственно 4я секция банки nand памяти:
В сеточку...
То самое место разлома. Вот чуть бы пониже, хотя-бы на пару миллиметров и было хорошо, но пока так:
По сути это конец. Я могу восстановить сам телефон и причём в полное рабочее состояние, но уже без данных, а это не особо целесообразно, ведь стоимость полного восстановления из этого фарша ориентировочно выходит всего 100 тысяч.
Но без котов и счётчиков.
Диагностика завершена.
В данном случае это 3000р в случае отказа или невозможности запрошенного ремонта, но если бы было успешно - 20 тысяч за частичное восстановление.
Но есть у меня диагностика и дороже. Максимальная стоимость была 35 тысяч. Но там и запчасти закупались именно под диагностику и оплачивались при любом исходе.
