Synology FAN Corrector⁠⁠

Начну с того, что тема уже не нова, некоторые пользователи nas Synology сталкивались с проблемой замены родных вентиляторов на некторых NASах из-за выхода из строя или просто из-за издаваемого шума. Прозводитель заставляет покупать только совместимый вентилятор и никак иначе. А при замене вентилятора на более дорогие и тихие варианты, со временем (иногда часы, иногда минуты, или дни) пользователи получале сообщения об ошибке:

Вентилятор на сервере XXX остановил работу. Перезапустите систему, чтобы проверить, работает ли вентилятор должным образом.

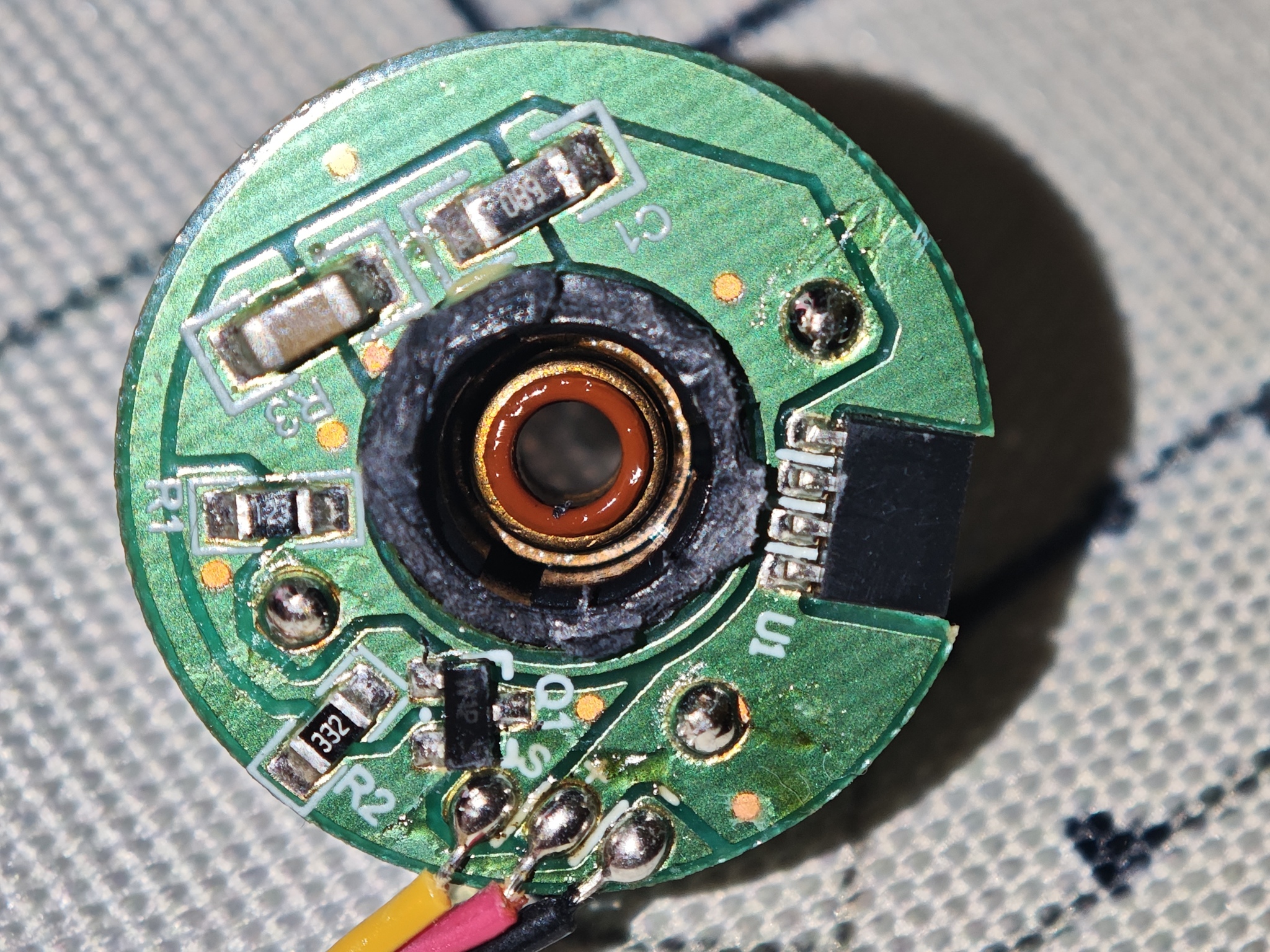

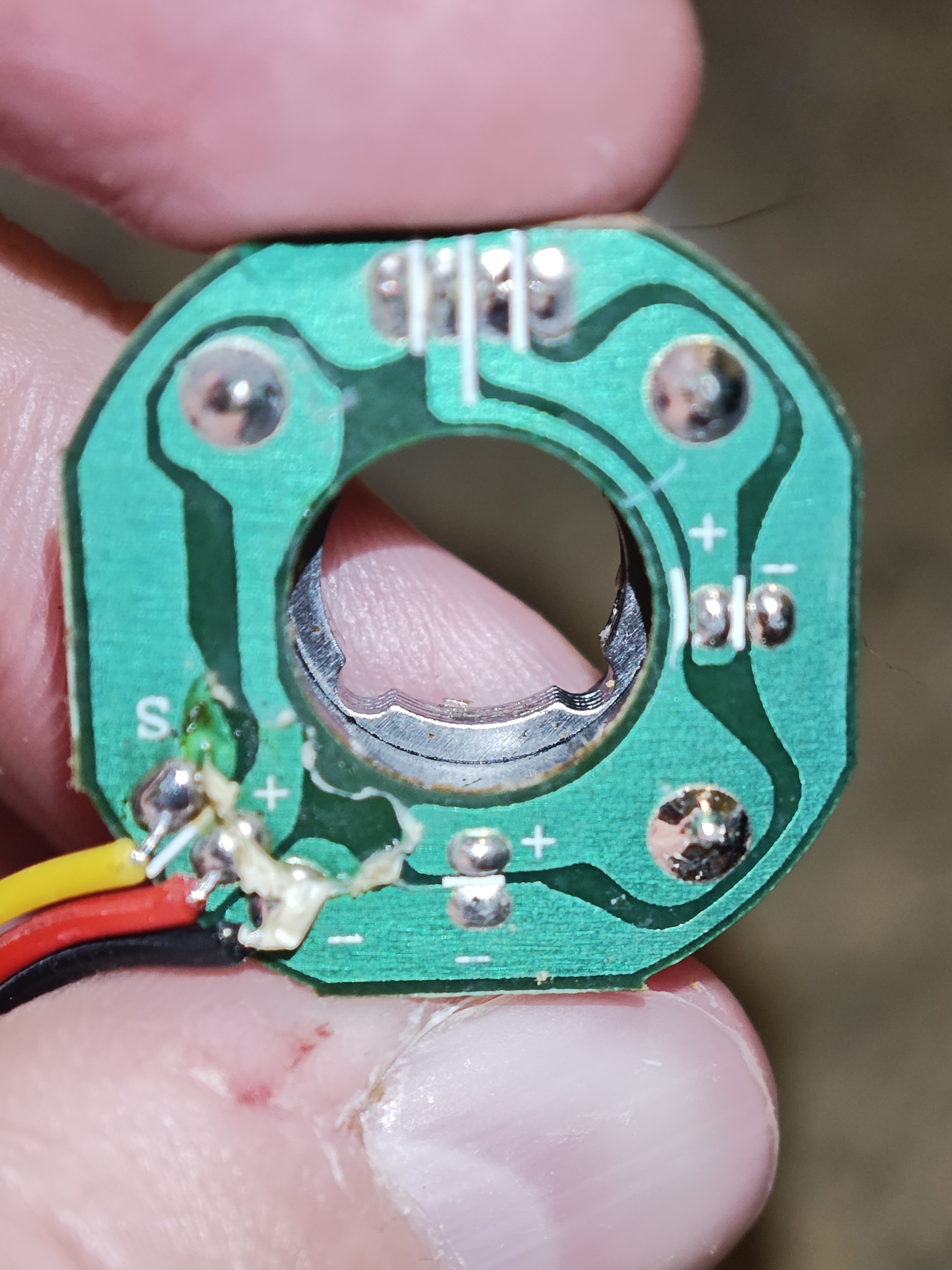

Умельцы разорали стандартный вентилятор и обнаружили, что помимо контроллера оборотов, на плате стоят дополнительные компоненты:

Энтузиасты с зарубежного сайта и с нашего неофициального форума начали мастерить специальные платы-переходники для обхода проверок NASа на ликвидность вентилятора (первое фото в посте).

Со своей стороны, я попытался создать копию платы и предлагаю вам результат этой работы.

Схема (аналогичка схеме с разубежного сайта):

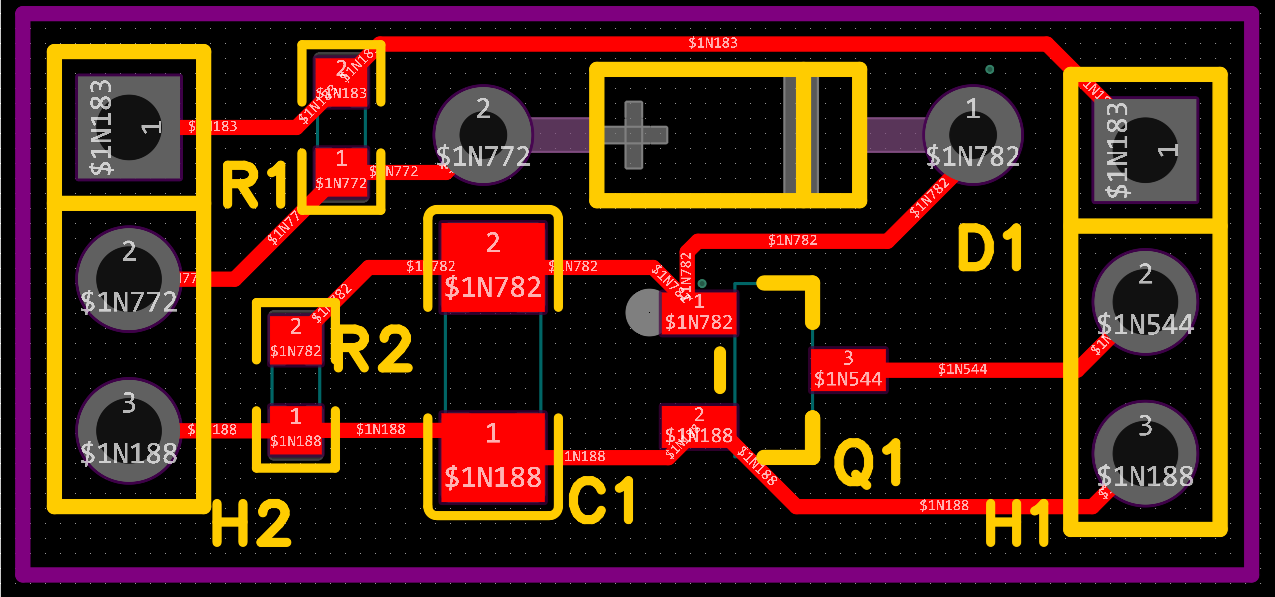

Разводка платы:

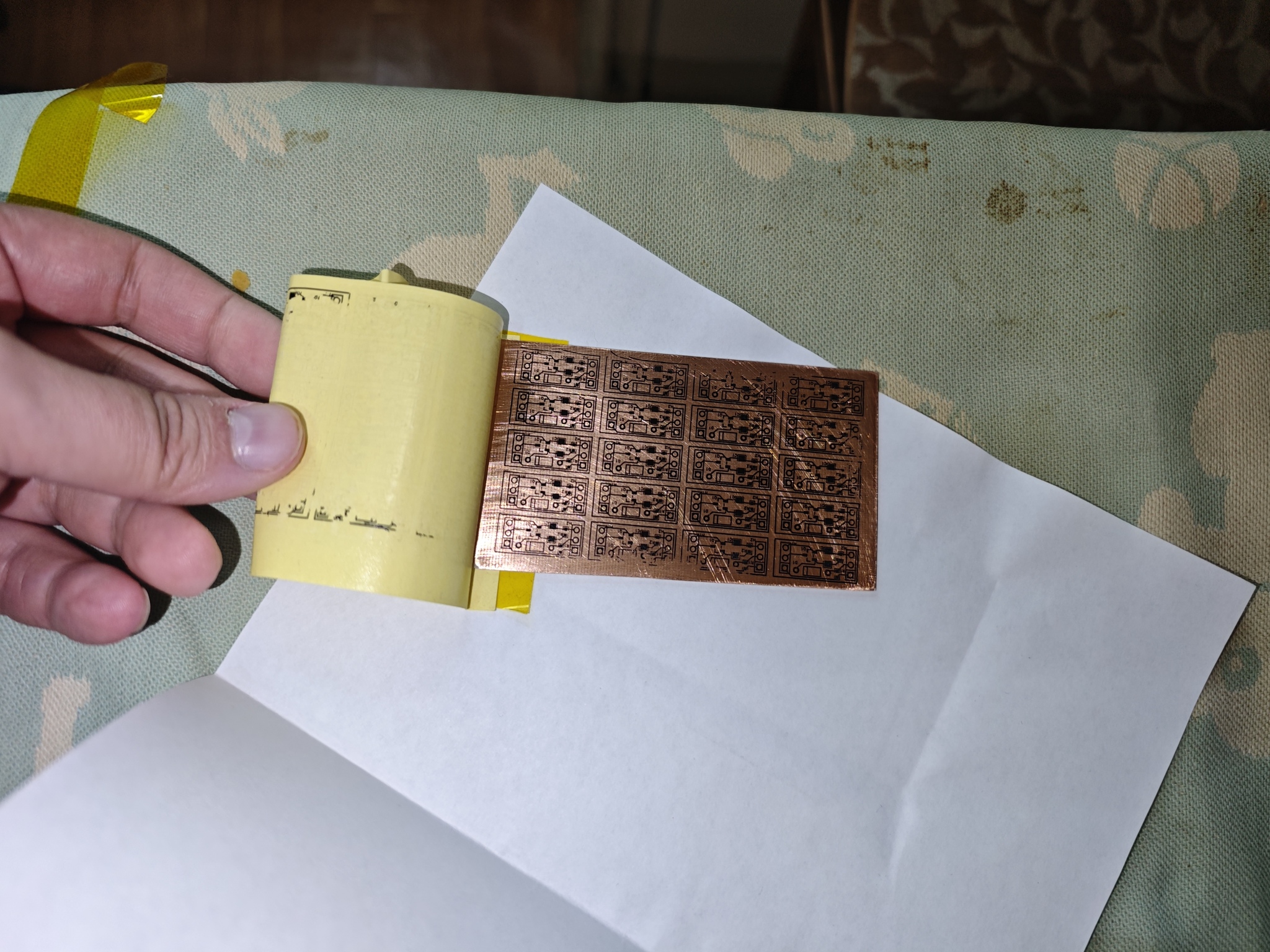

Переведенная на текстолит разводка платы:

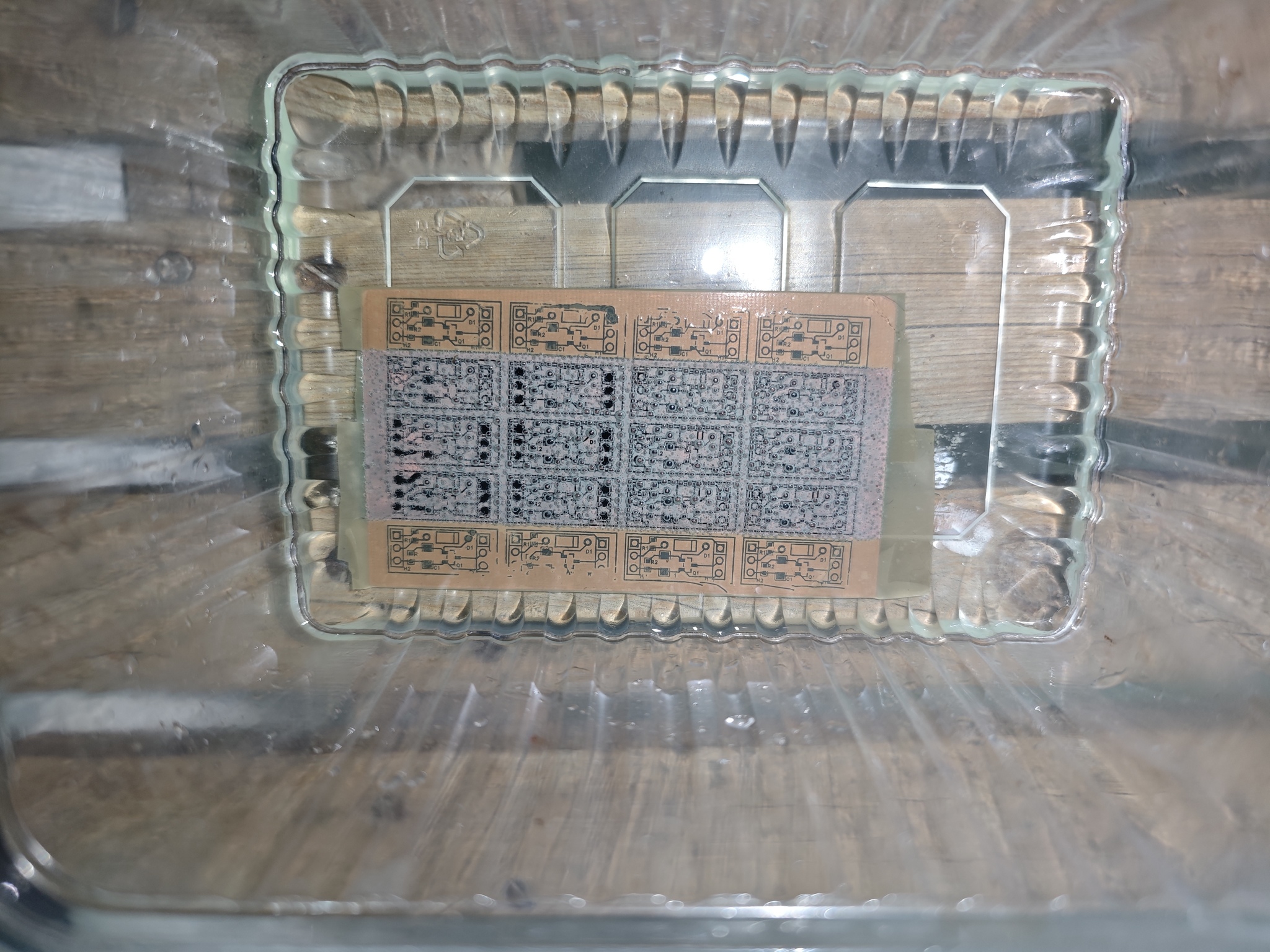

Травление платы:

Протравленная, залуженная и с компонентами:

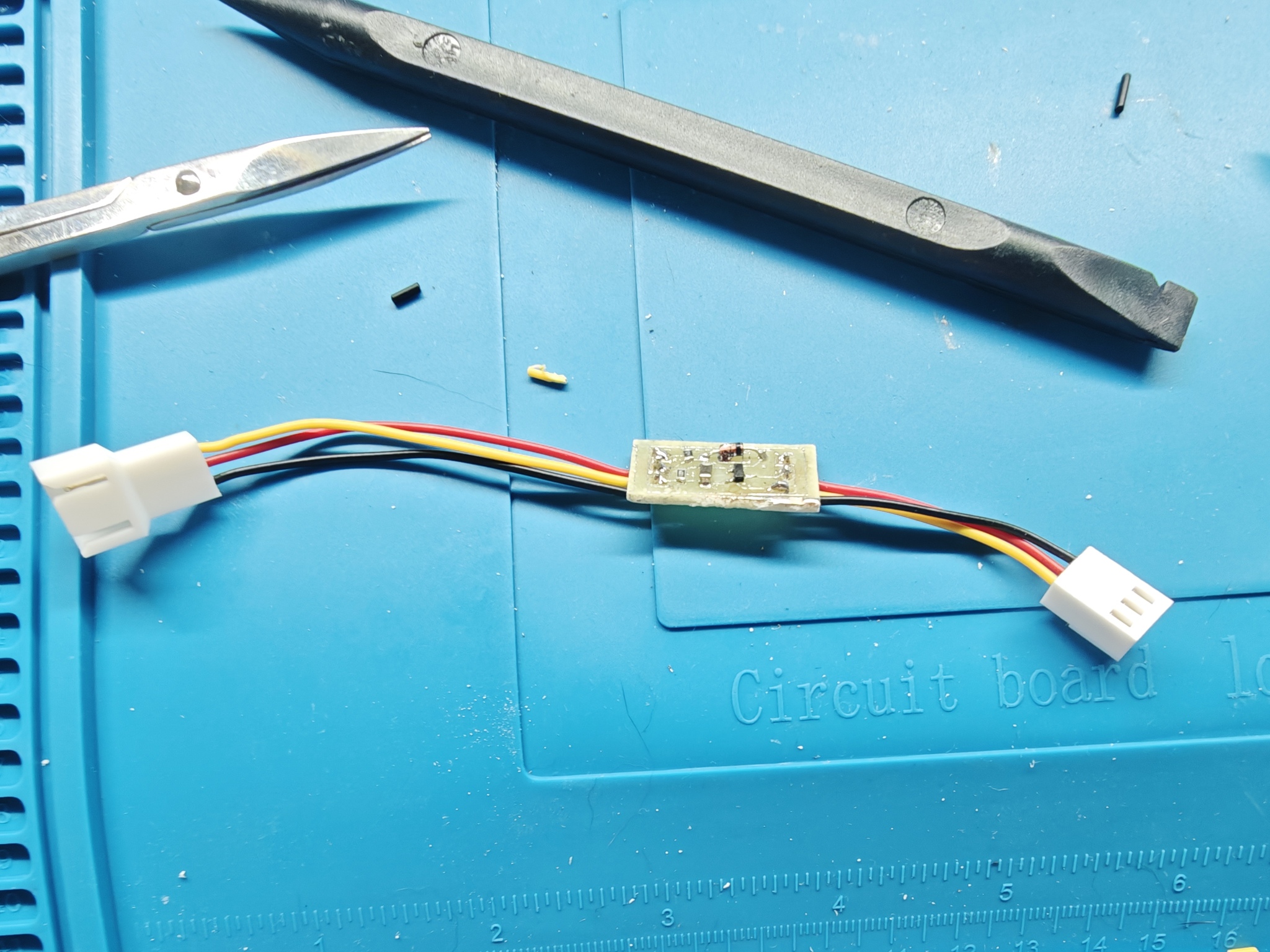

Финал:

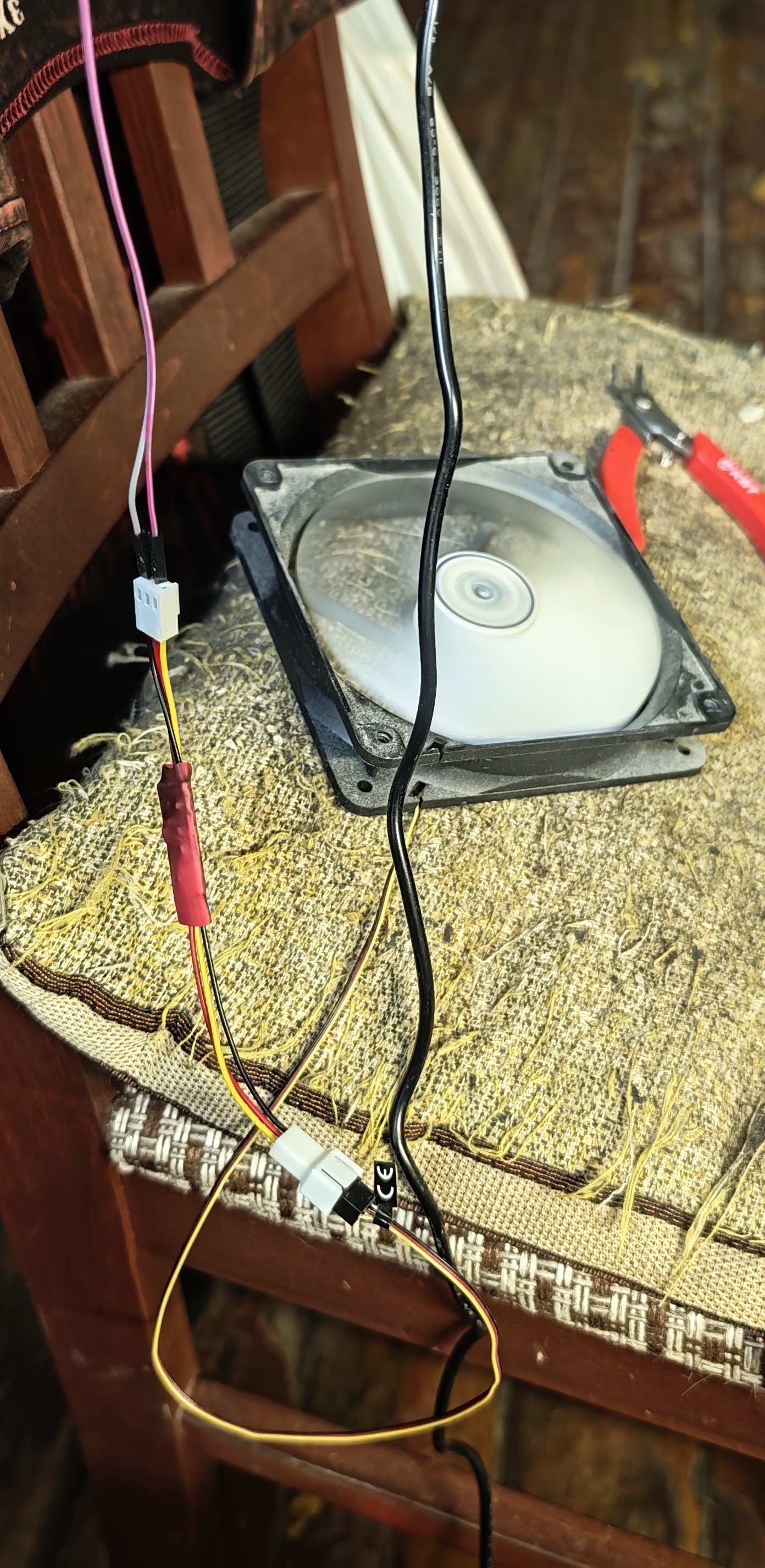

Тест работы при подлючению к адаптеру питания 3-20в:

На данный момент ожидаю, когда ко мне приедет осцилограф, чтобы проверить форму сигнала.

Продолжение следует.
