Стабилизатор напряжения

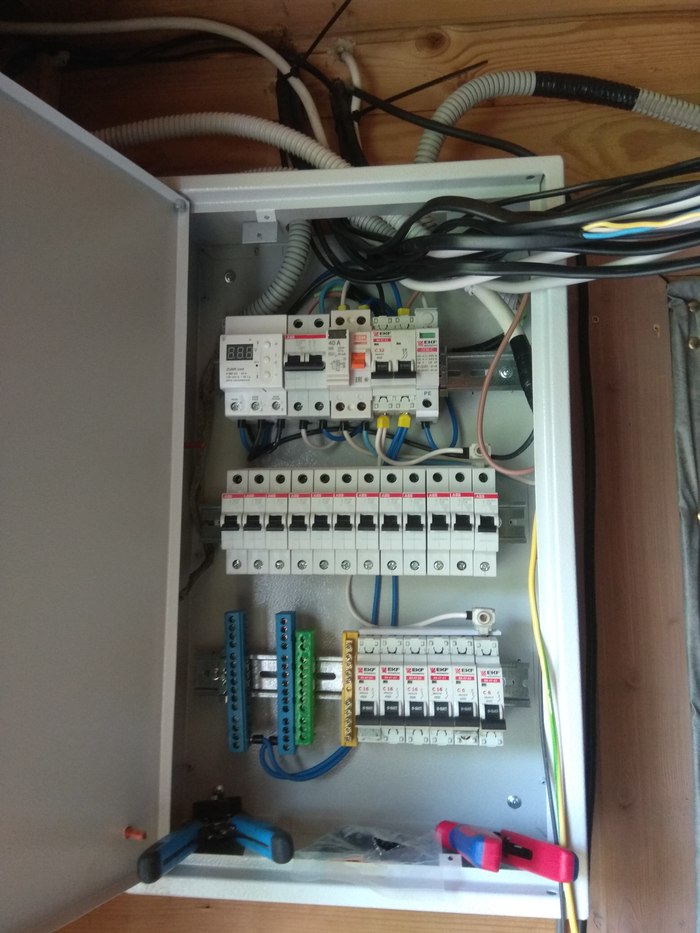

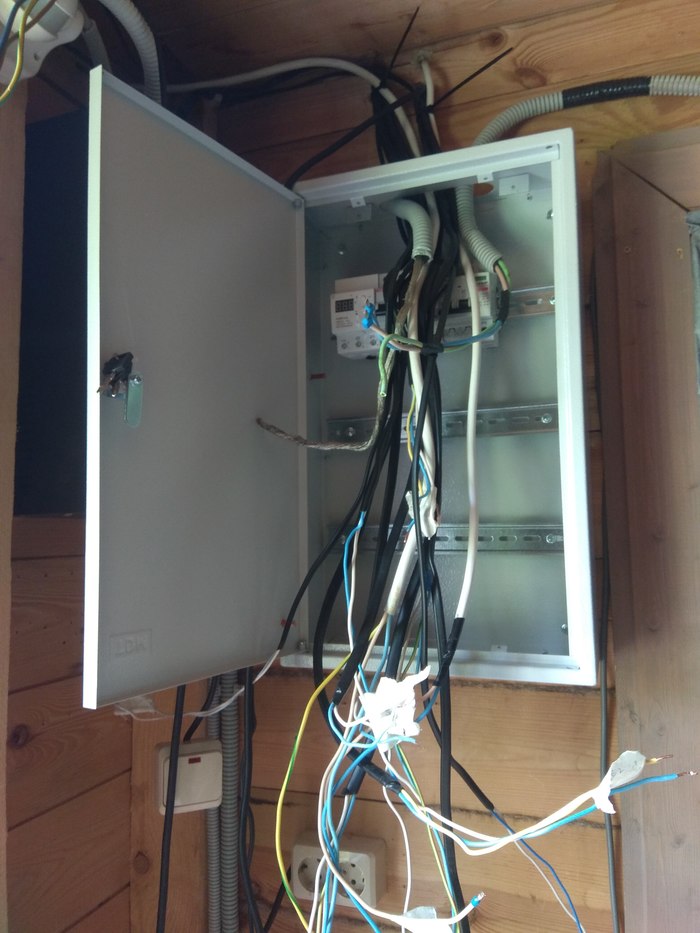

Первый пост) Решил переделать дачный щиток, который накидал во время строительства. и который успешно просуществовал 3 года. Был куплен новый щит аж на 36 модулей, автоматы ABB серии SH201. Раньше дом защищало реле напряжения ZUBR 40t, отличная кстати штука. Так же был куплен стабилизатор напряжения Энергия Voltron 10000. Все повесил и собрал. Схема какая вышла: вводной автомат, ОПС, электронное УЗО (нужно именно электронное), стабилизатор, реле напряжения, ВН (пока просто автомат), автоматы на группы. ВН нужно для отделения группы защиты от линейных автоматов во время работы генератора. По итогу, свет стал отключаться раза 3 в день на 6 сек (уставка в РН). Понятно, что РН реагирует на стабилизатор, но почему всего несколько раз в день а не при каждом переключении. И, в причинах срабатывания РН писало напряжение 0. Хотя такого никогда не бывало, даже если дернуть вводной автомат, то там запоминалось что то равное 60в. А тут тупо 0. как так. и вроде дошло, может верно, может нет: если момент переключения реле в стабилизаторе совпадает с моментом прохождения синуса тока через 0, то и РН реагирует на это. Хотя заявленная скорость переключения стабилизатора 20мс, а это 1 период. Поставил на РН байпас в виде автомата, потом заменю на ВН. И теперь самый главный вопрос: стабилизатор на холостом ходу жрет 800мА, а это почти 190ВА. Жирновато. Хотя по документам мощность холостого хода не должна превышать 60 ватт. Измерял токовыми клещами UNI-T. Даже ловил дельту между токами под нагрузкой, все те же 800мА. И так, это норма, или все таки отвезти его в сервис? Звонил производителю, там сказали что потребление трансформатора на ХХ примерно 1-2% от номинальной мощности. Кому верить, им или мануалу?

Стабилизатор напряжения Энергия, Стабилизатор напряжения, Щиток, Длиннопост
Стабилизатор напряжения Энергия, Стабилизатор напряжения, Щиток, Длиннопост
Стабилизатор напряжения Энергия, Стабилизатор напряжения, Щиток, Длиннопост
Стабилизатор напряжения Энергия, Стабилизатор напряжения, Щиток, Длиннопост
Стабилизатор напряжения Энергия, Стабилизатор напряжения, Щиток, Длиннопост
