Скорострельный блочный арбалет с обоймой

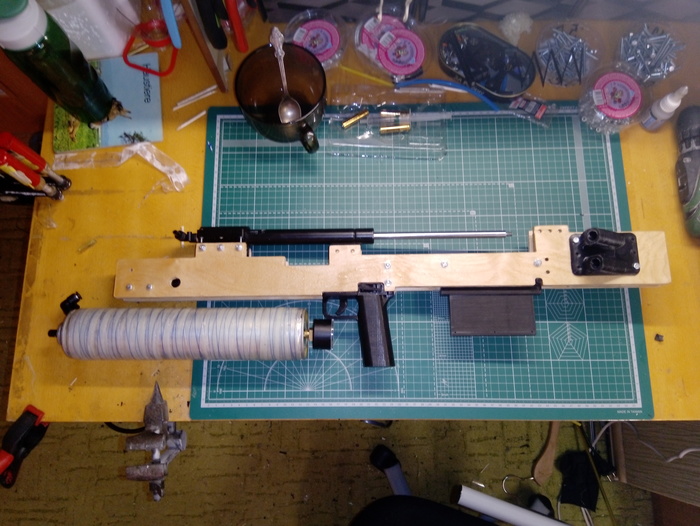

После арбалета Ванхельсинга решил сделать образец немного по мощнее и со съёмным магазином (обоймой). В итоге получилось- 6 зарядный блочный арбалет с обратными плечами с усилием плеч 10кг. Обратные плечи применяются для перенос центра тяжести с передней части арбалета в заднюю. Изготовление заняло три месяца. 50% деталей напечатаны на 3D принтере.
Работает арбалет по традиции на сжатом воздухе!))
В роли рабочего цилиндра выступает автомобильный газлифт от багажника нивы.

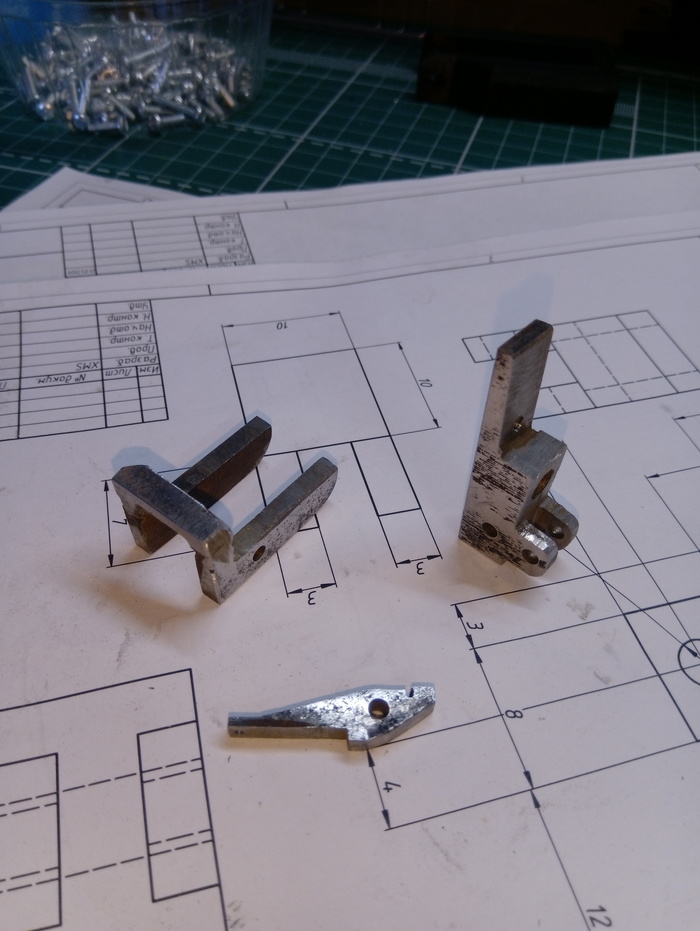

За натяжение и сброс тетивы отвечает специально разработанный механизм ВСМ взводно спусковой механизм. ВСМ работает автоматически без участия стрелка. Стрелок только нажимает на спусковой крючок, то есть открывает клапан. На фото детали ВСМ подробнее о его работе будет видео в конце поста.
Резервуар для арбалета сделан из баллона от монтажной пены. Подробнее как его сделать будет видео в конце поста, лучше один раз увидеть))

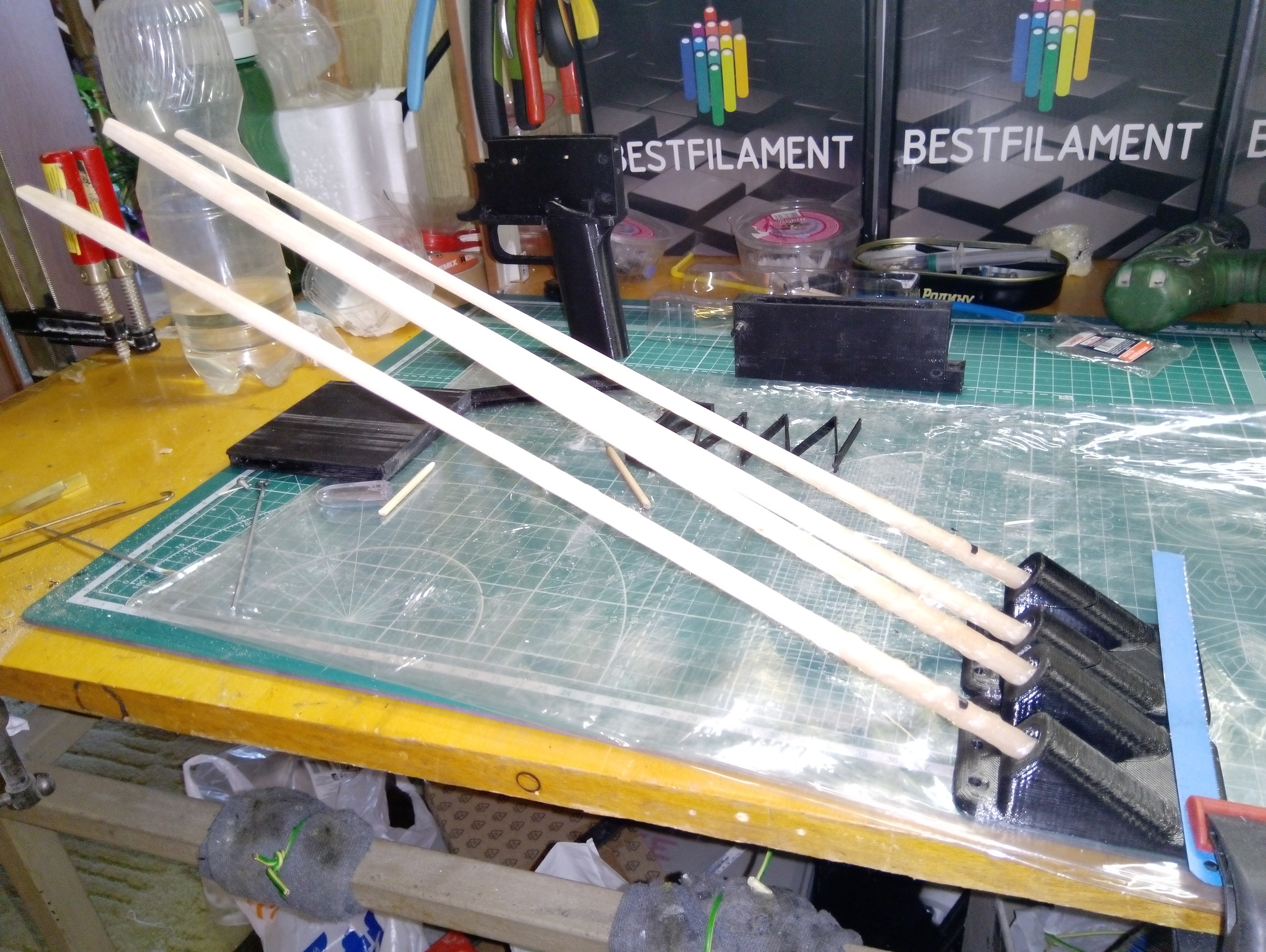

Плечи арбалета сделаны из стеклоарматуры, крепление распечатал. Пластик Бестфиламент очень крепкий и прекрасно справился и продолжает справляться с поставленной задачей.

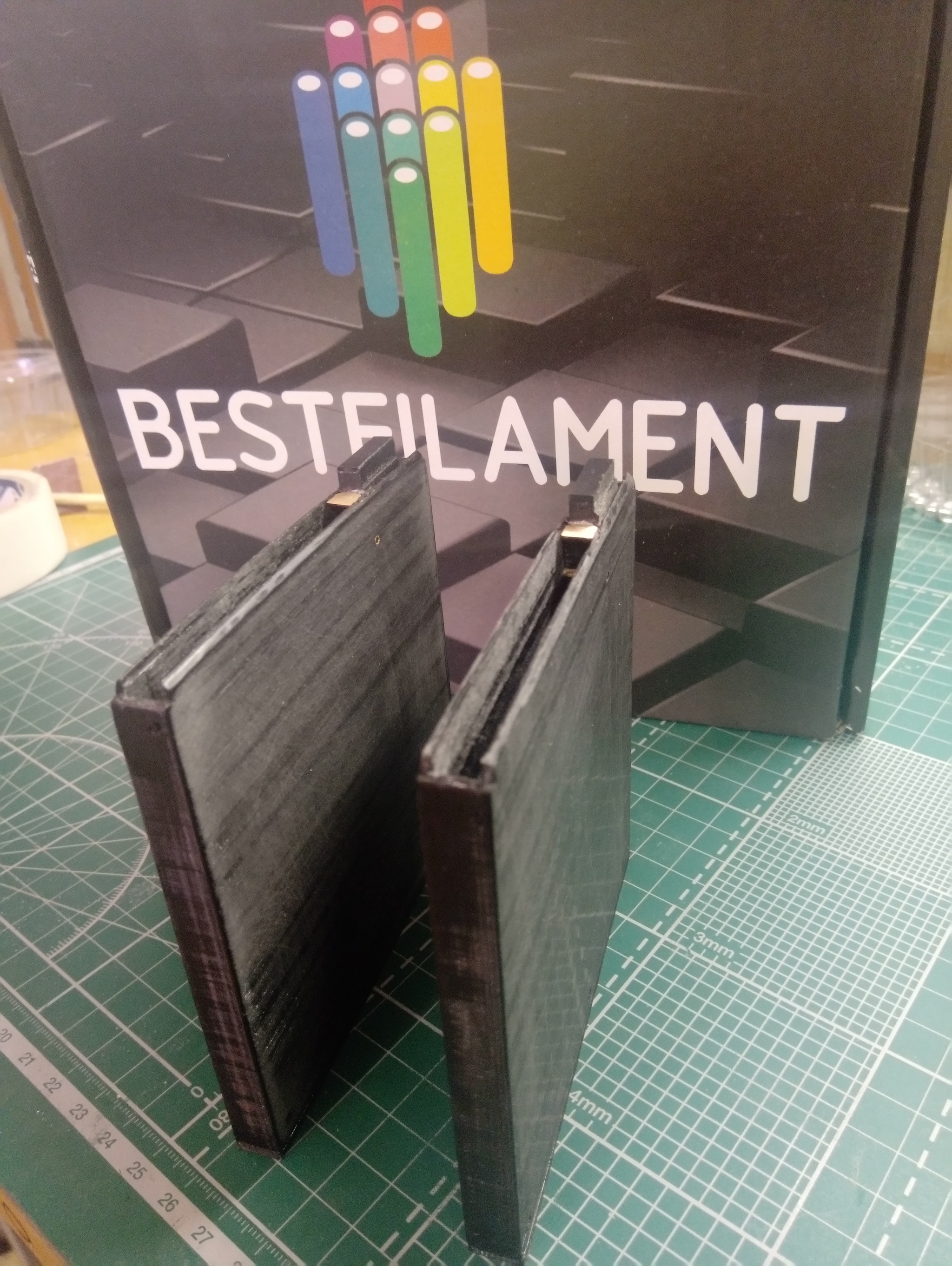

Обойма и все её детали тоже распечатана. Она на 6 болтов, но можно распечатать и на 10

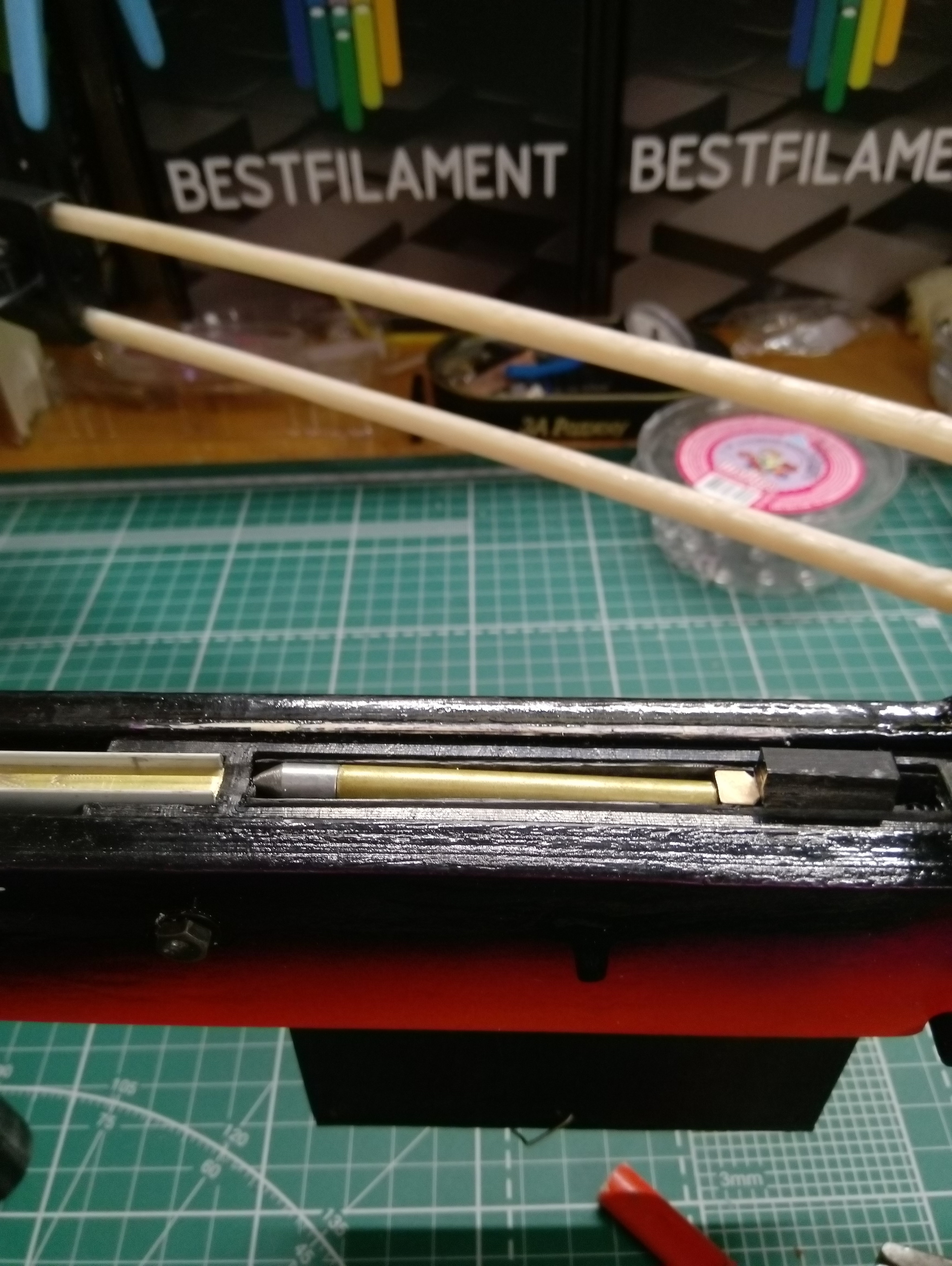

Подача болтов с низу. Болты из обоймы поочередно подаются на направляющую с верху. Потом тетивой продвигаются под две направляющие, верхнюю и нижнюю.

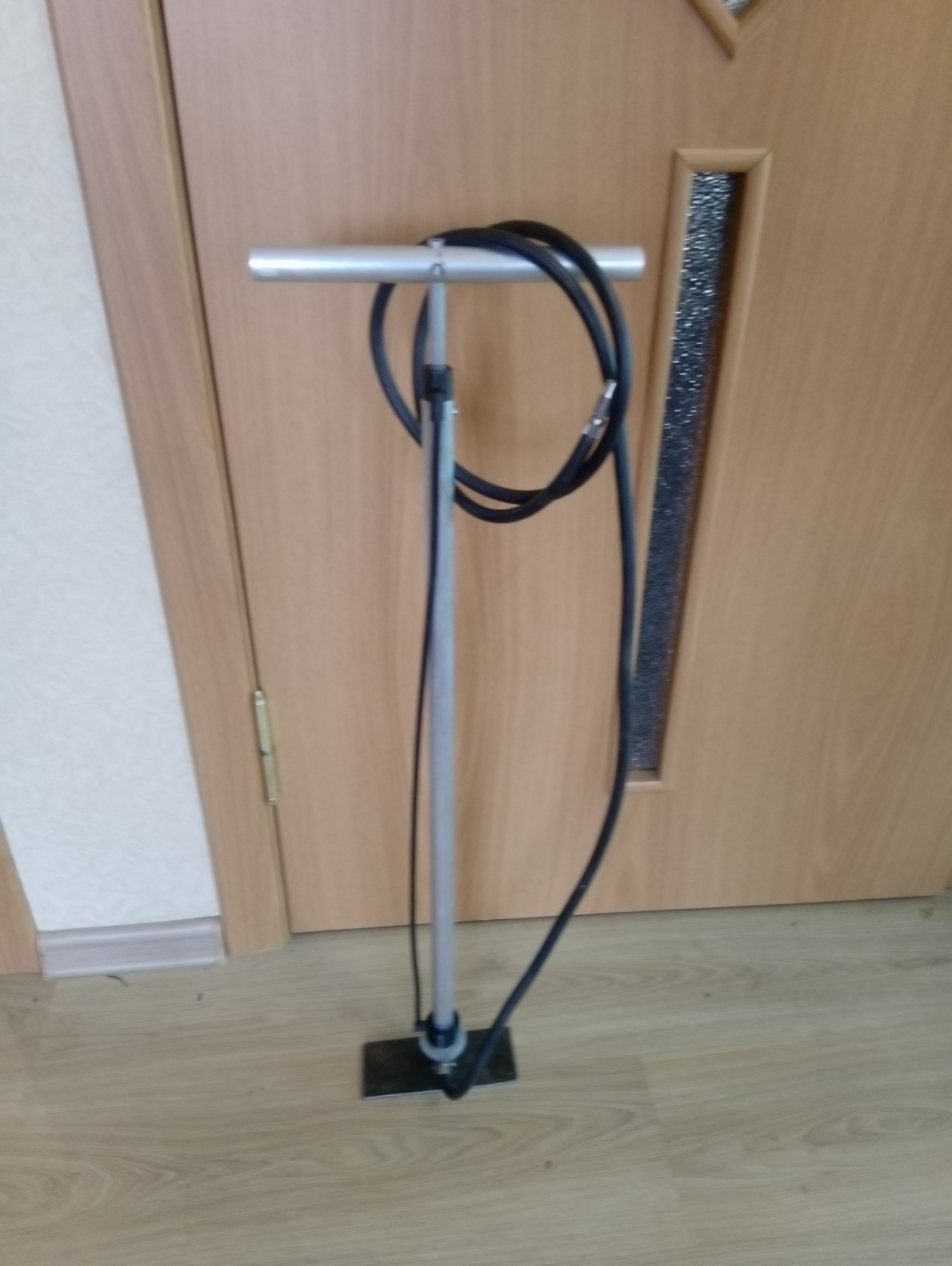

Так же для этог проекта был изготовлен насос из алюминиевых трубок.
