Сборка FPV квадрокоптера на раме Mark 4 пять дюймов
Уже года 3 потихонечку коплю на свою мечту о полетах от первого лица. То моторы куплю, то gps модуль куплю тот что давно известен на рынке. Видео передатчик остался (давняя попытка летать на fpv дроне Bug8) с очками и лежит уже пару лет.
В этом году набрал полный минимальный стек и буду все собирать. Пишу на пикабу что бы было у кого спросить как что паять. А полученный опыт выложить таким же новичкам как и я. Что бы было все понятнее.
Сразу оговорюсь что купить то можно сразу все и это не мой путь. Хобби которое не окупается для меня не настолько интересно что бы сразу на все деньги покупать 03 + инспиреры + топ рамы + моторы и прочую рассыпуху. Это не путь самурая семейного человека).
Решил что путь изоленты (она тут дальше тоже присутствует) и стяжек - не мой. Хочется все таки как то это все скомпоновать.

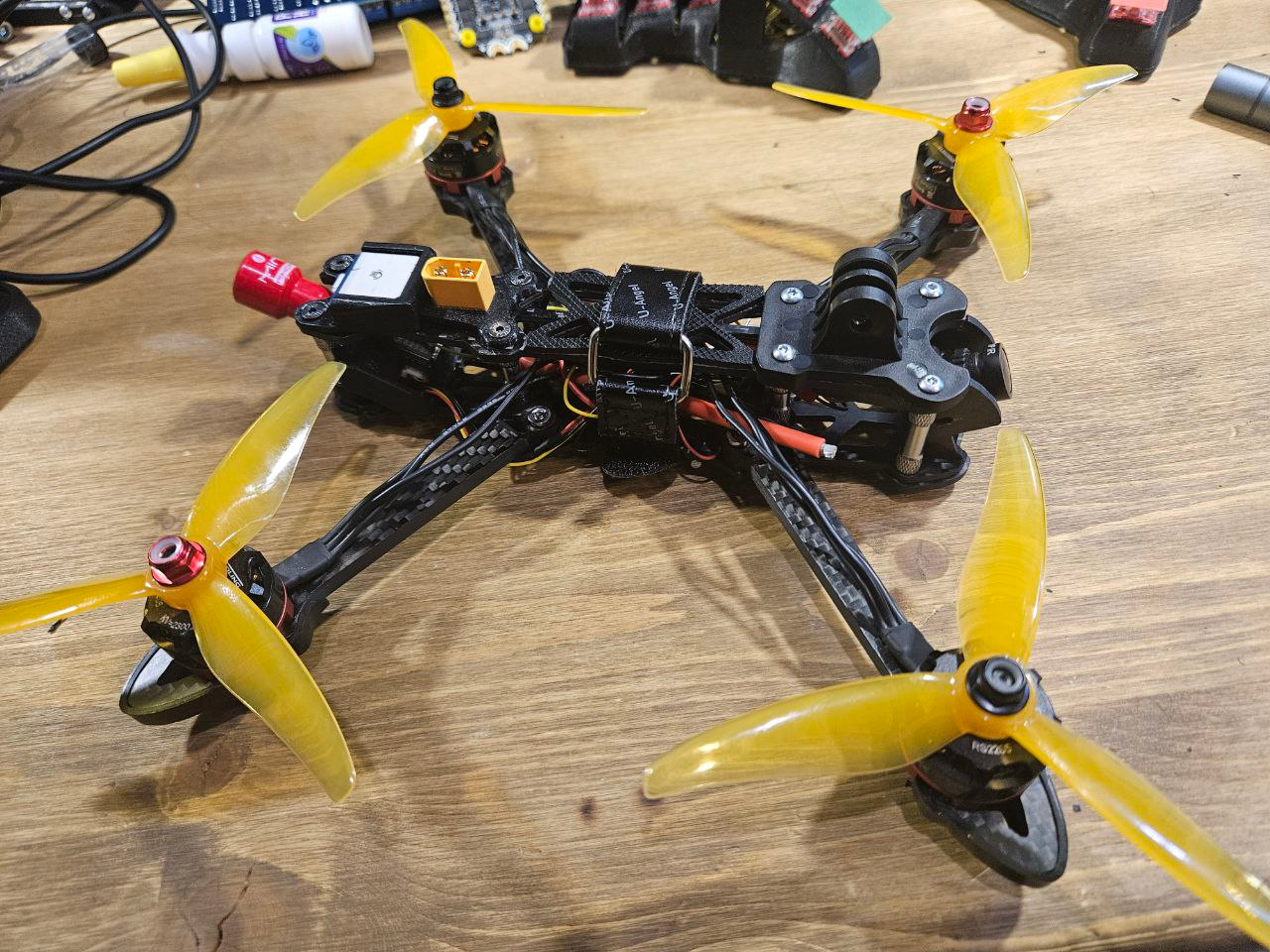

Пока на прошлых выходных пришел к такому внешнему виду:

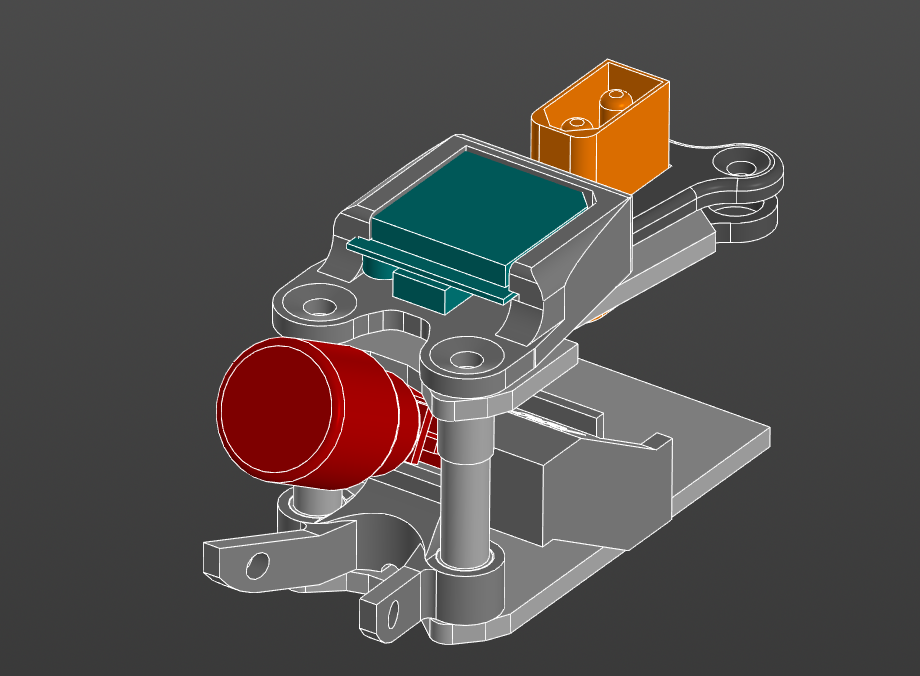

Весь корпус моделить смысла не видел. Ограничился филейной частью.
Антенну то ли кот покусал то ли я ковырнул. Думаю для взлета хватит.
Кофиг (громкое слово для этой груды компонентов):
Рама Mark4
Пропы обычные
Моторы RS2205
Банка 4S одна шт на 2000 Mah.
Камера ноунейм. Менять не буду пока не решусь на вложения в цифру.
Полетник F405 v4 (может и v3)
Приемник ERLS
GPS модуль бейтанг 220
Антенка обычная красная.
Аппаратура Radiomaster Zorro версия ERLS (год назад брал она была последней ревизии на тот момент)
Очки/шлем eachine
Патч для очков 1 шт (на плату смотрел: вывода на шлеме два но радиоканал 1 так и пока не понял смысла ставить вторую антену на шлем)
Видеопередатчик Skydroid
Древний и старый передатчик. Работаем по принципу оно у нас есть? Работает? Если да то уже хорошо).
Теперь предстоит это все спаять) по моторам и питанию вопросов нет как и по подключению камеры (это уже делал на прошлом дроне bug8 но там совсем все просто было). Изначально планировал собрать +- стабильный в полете овощной дрон что бы летел на 3-4 километра стабильно.
Изоленту заменю на печатное крепление из TPU что бы смотрелось органичнее.
И да, лететь я его все равно заставлю) Пинок ни кто не отменял)
Еще предстоит много вопросов к решению. Сертификация или полет в глуши где нет ни души. Настройка полетника на возврат домой. Регулировка акро мода.
