Самодельная вытяжка для сварки
Привет хорошим людям. ;) Мой первый пост на тему самостоятельного изготовления чего либо.
Тема узкоспециальная и наверно мало кого заинтересует. Я люблю конструировать. И вот, я решил научится хорошо сваривать. Оборудование я купил без проблем - выбор огромный на любой кошелек. Стол для сварки собрал сам. Возникла проблема с вытяжкой. Варить без нее в маленьком помещении можно, но в угольном респираторе и не долго.
В магазинах сварочные вытяжки только под заказ и стоят безумных денег. Вот я и решил сделать сам. Просмотрел весь ютуб. Учел горький опыт конструкторов и сел чертить. Два дня я пыхтел в автокаде. Я поверхностный пользователь автокада. 3Д не умею, поэтому тупо чертил в разных проекциях. Смотрел как всё будет двигаться и что бы ничего не цеплялось.
Посчитал какие детали нужно сделать а какие купить. Основу каркаса сделал из квадратных алюминиевых труб. Элементы соединений я варил из 2мм листового алюминия. Труба из жести а в местах сгиба из прозрачной пластиковой гофры. Крепеж в местах касания алюминия из нержавейки, что бы не было коррозии алюминия. Все материалы обошлись в 11 000Р. Можно было найти дешевле, но я не заморачивался.
Алюминий резал торцевой пилой с протяжкой. Идеально ровный и точный рез. Дети давно просили новый велосипед - но у меня теперь есть диск для пиления алюминия. Я был в шоке от его цены. Но это того стоит. Торцевкой пилить одно удовольствие. Из минусов - опилки тяжелые и стружкоотсос их не засасывает. Разлетаются по всей мастерской.
Было много сварки деталей из листа. Сварщик я пока так себе - но теперь отличный шлифовальщик. Все швы обрабатывал болгаркой с лепестковым абразивным диском. Выглядит более менее аккуратно.
Провод от вентилятора хотел пустить внутри трубы - но почитал в интернете, что это страшное нарушение и за это сжигают на костре и рубят руки. Так что пустил провод по стенке.
Пружины оказались слабоваты и не держат вытяжку в верхнем и среднем положении - а в нижнем все отлично фиксируется. А мне только это и нужно. Варю то я на столе. Так что большие пружины от эспандера ставить не стал.

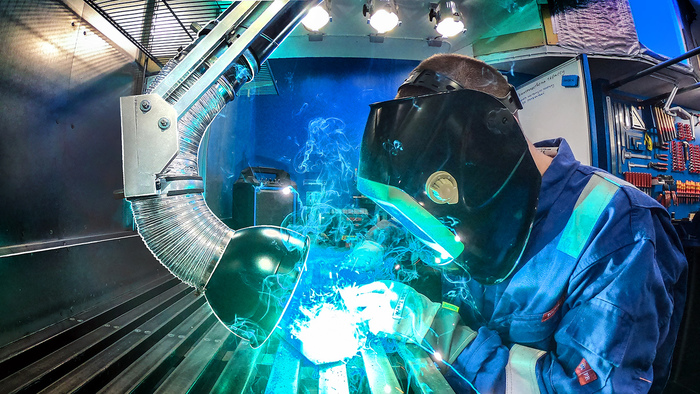

Все собрал и испытал - по ощущениям уходит 90% дыма. Вентилятор 180м3 в час. Может и больше надо было ставить. Изготовление заняло около одной полной недели.
Если кто заинтересовался, я снял подробное видео с полной технологией изготовления. Получился 15 минутный ролик
