Ретропонедельник № 238. Блоки питания
Начинаем новую неделю с новых экспонатов в виртуальном музее советской бытовой техники sovtech.su. Сегодня я разных блоков питания принес.

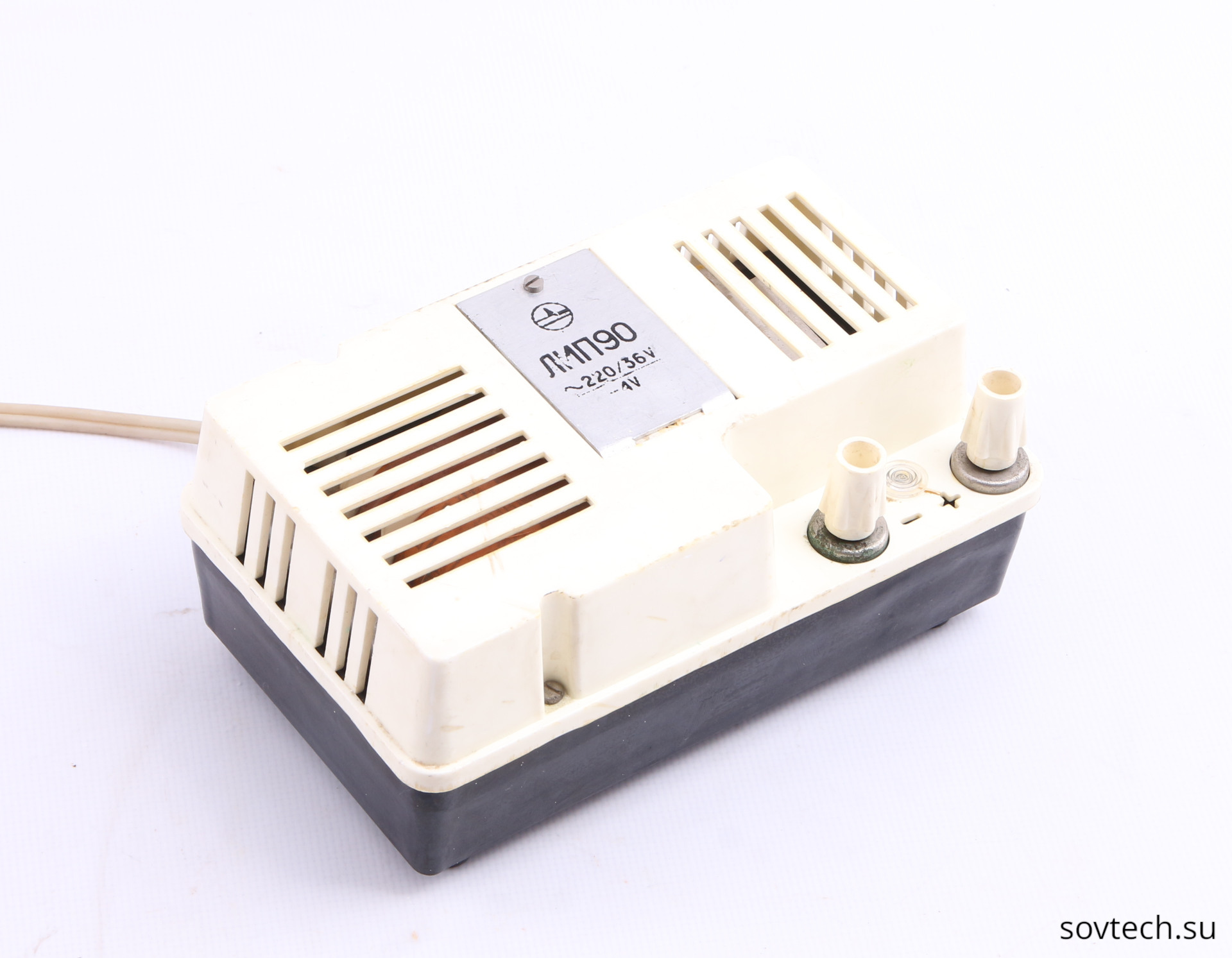

Первый - ЛИП 90. Похоже он использовался как учебный блок питания для демонстрации различных опытов по физике.
Защита от короткого замыкания и перегрузки - предохранитель. Им же выбирается напряжение питания.
Следующие блоки питания присланы читателем, и я прошу прощения, что добирался до них несколько лет.

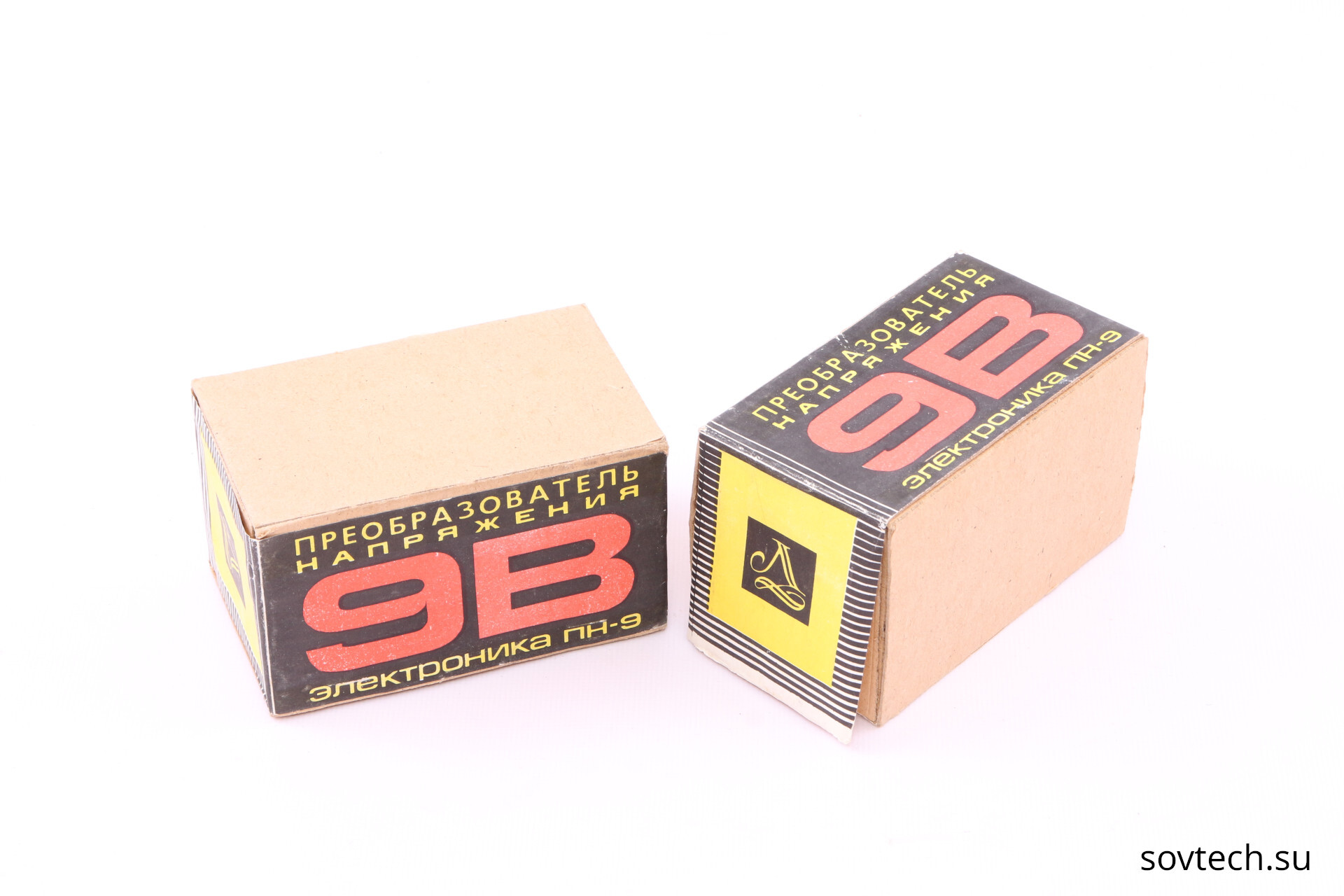

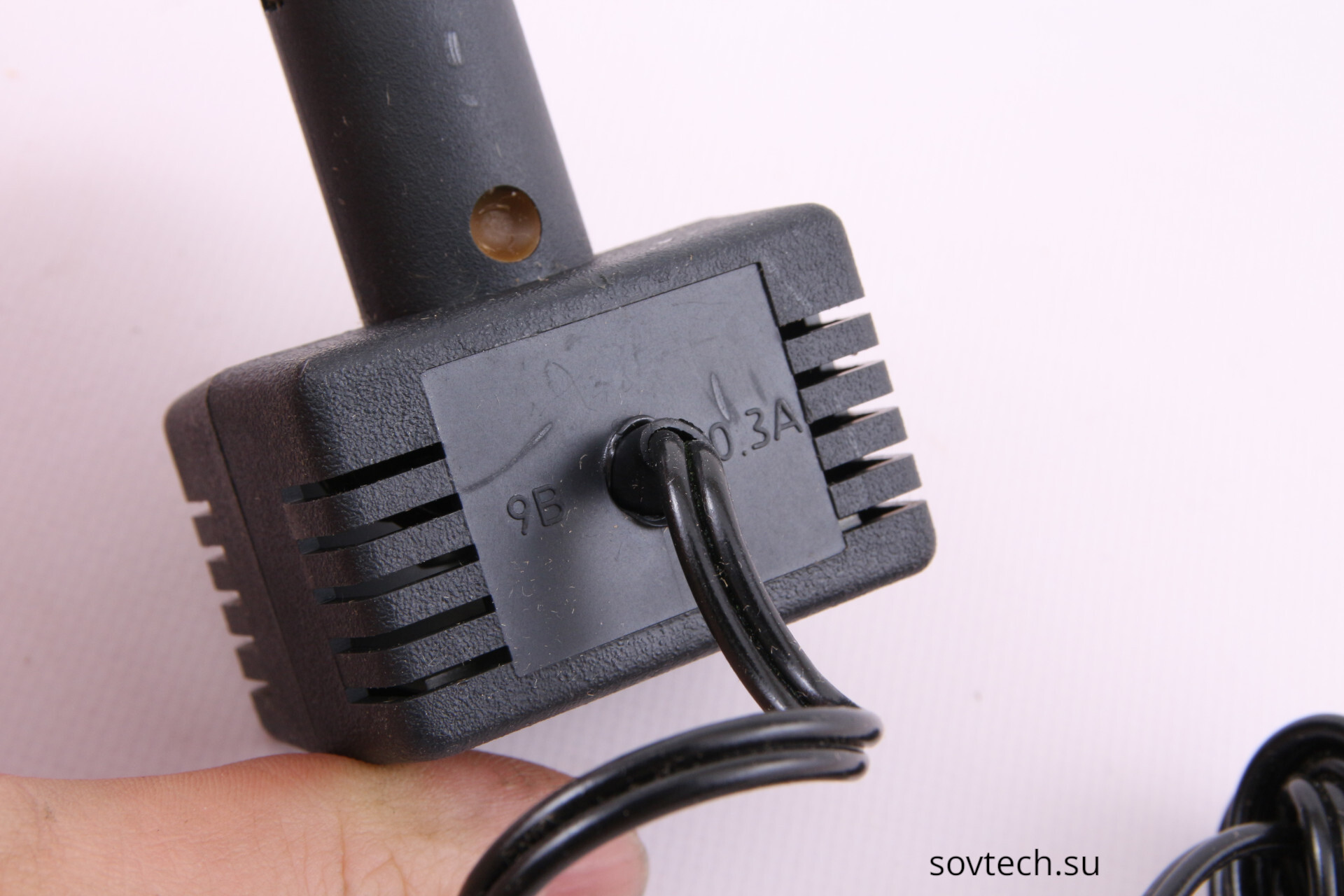

Адаптер ПН-9 в прикуриватель авто, Понижает 12В до 9В, например для питания радиоприемника. Ленинградский завод Магнетон.
Произведены в 1994 году в Санкт Петербурге.
Схема - видно, что он линейный. КТ315 наличествует.
Такие проплавленные следы - результат воздействия пластификатора в ПВХ изоляции на полистирол корпуса.
Советские бытовые разъемы откровенно говоря плохие.

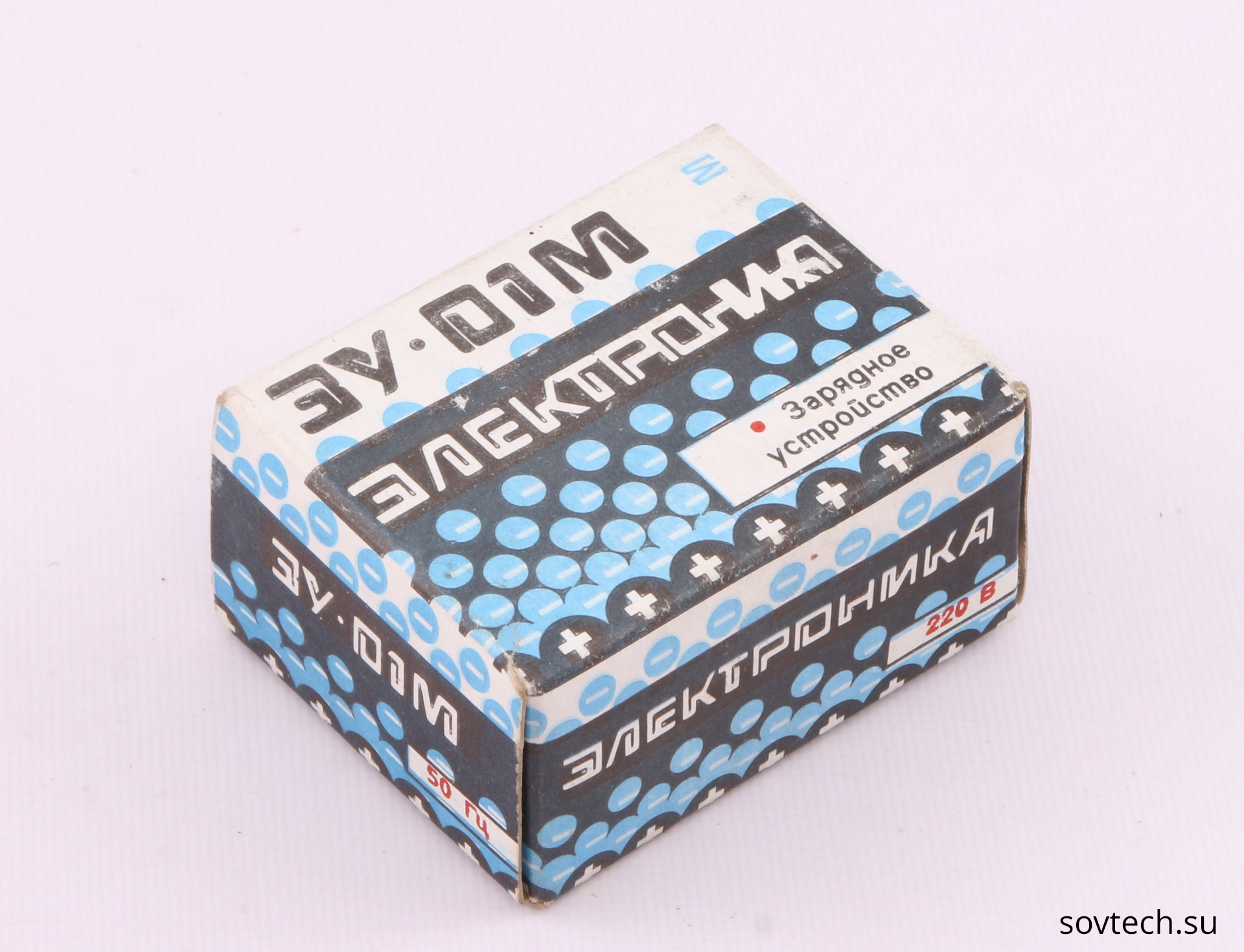

Зарядное устройство ЗУ-01М. Северодонецкий приборостроительный завод Луганской области.
Из интересного - вилка сделана отдельной, для компактности коробки.

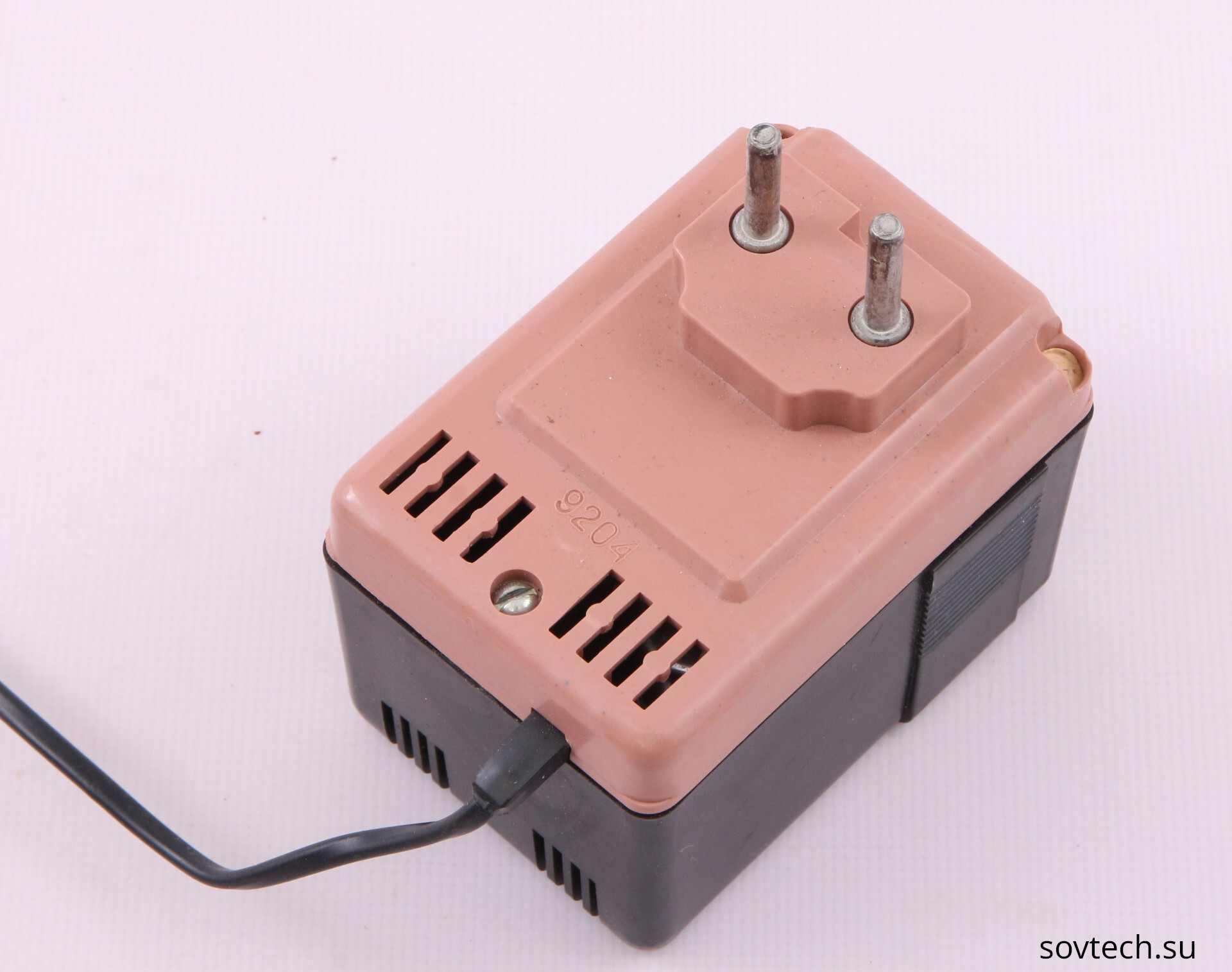

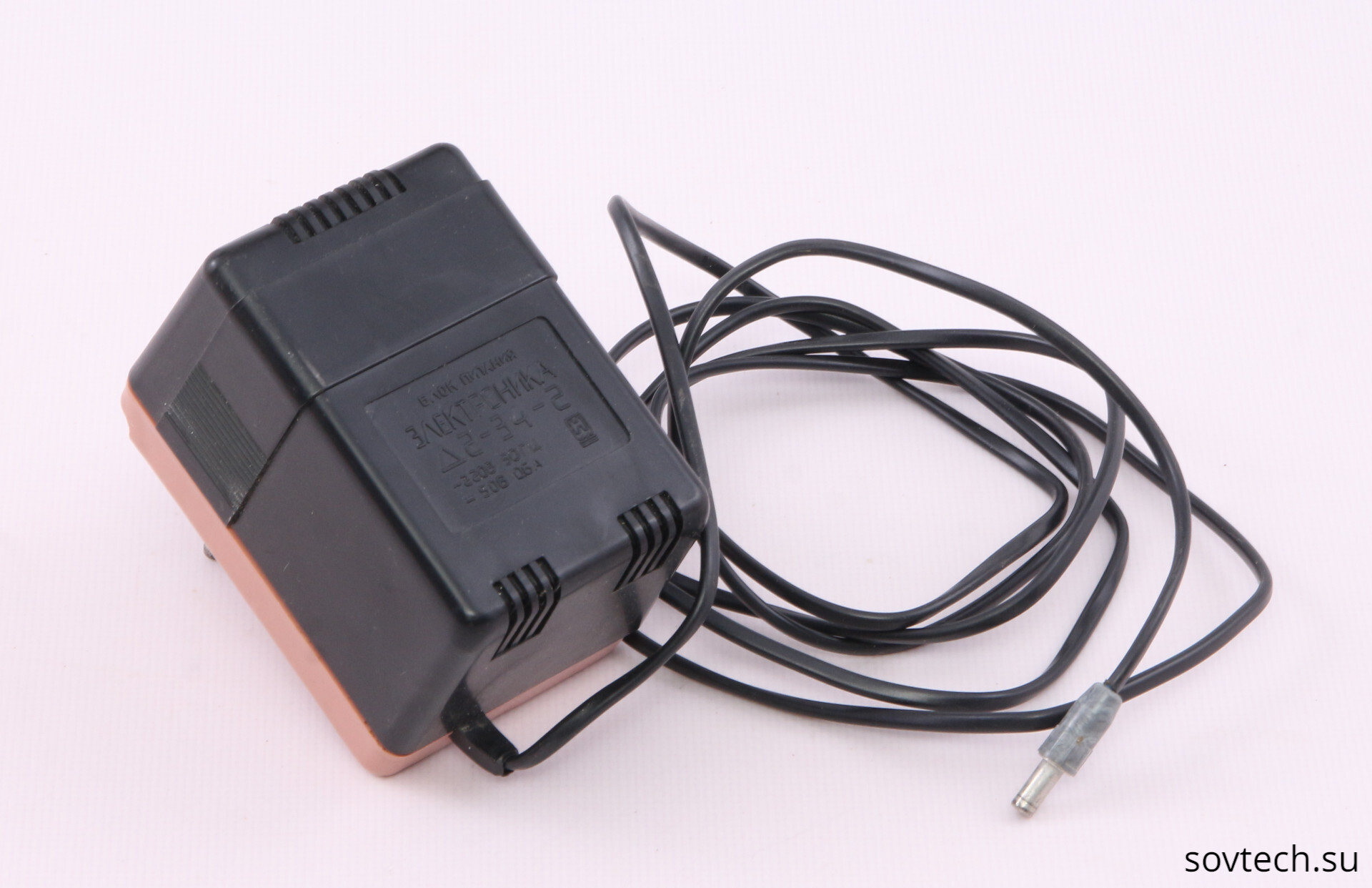

Блок питания Электроника Д2-34-2 Производства Николаевского трансформаторного завода, 1992
Такая форма в современные розетки не войдет

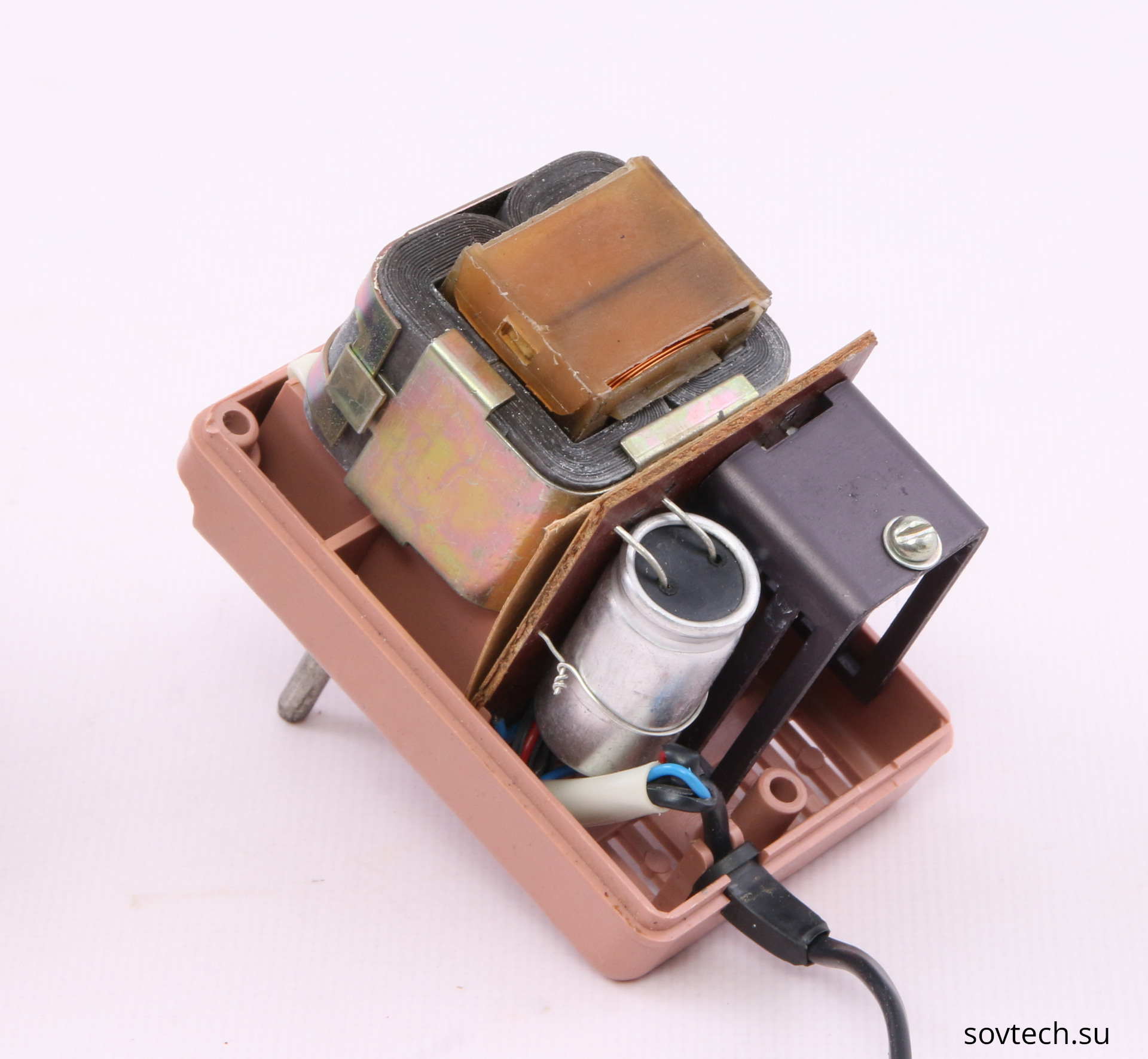

Схема простая, дубовая и крайне надежная. Трансформатор, диодный мост, конденсатор и линейный стабилизатор КРЕН5А (аналог L7805)
