Ремонт советской игровой приставки Электроника ВидеоСпорт-3
Краткое содержание для ЛЛ: советская приставка ВидеоСпорт-3 издавала протяжный гул из динамика, а игровое поле пересекала белая линия сверху вниз. Причиной поломки стала неисправная тактовая кнопка переключения игр.
Решил проверить жемчужинку советской игровой промышленности- приставку "Электроника ВидеоСпорт-3", выпущенную в 1990 году. Именно так- в СССР и консоли делать умели и даже игровые автоматы разной степени сложности . Нюансов много, но суть не в этом.
Ничто не предвещало беды, как г звук внутреннего динамика вдруг изменился. Стал доноситься протяжный гул вместо обычного пиканья. Гул напоминал звук кардиомонитора, когда пациент покидает этот свет... Но луч надежды был- при зажатии кнопки "Игра", агрегат работал исправно. Отпускаю кнопку- игровое поле пустело. Со смертью приставки смириться я не мог и стал искать причину.
Покопался на форумах- пусто. Видеоинструкции по ремонту этого птеродактиля я не нашел.
Пришлось делать вскрытие, которое показало, что пациент скончался в результате вскрытия.

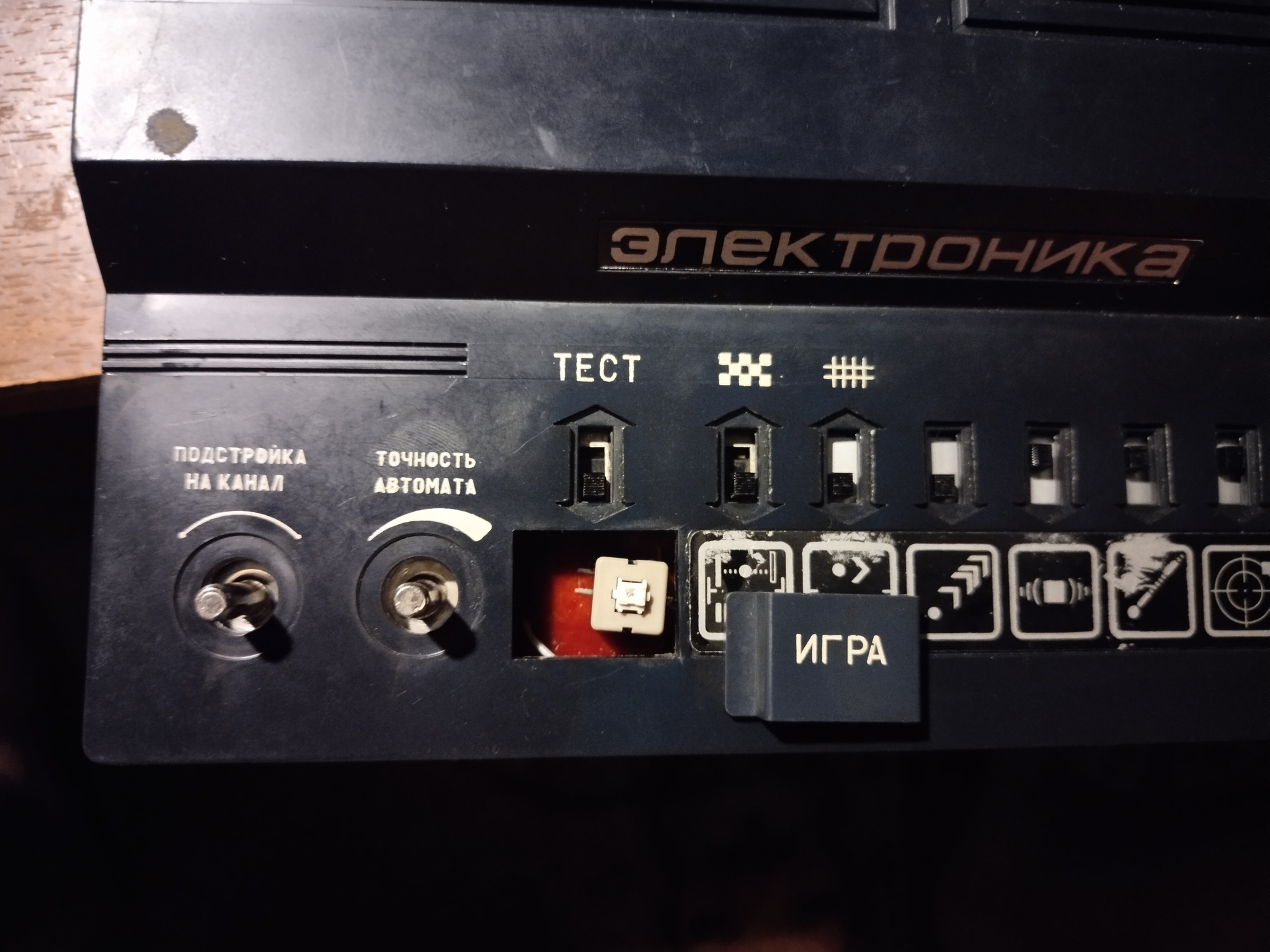

Сначала поменял все электролиты, но это ничего не дало. Приставка лишь гудела ,но теперь звонко и бодро. Один из пяти высохших конденсаторов отвечал за вывод звука. Хотя игровой процесс он никак не скрашивает. Решил заменить тактовую кнопку на кнопку с фиксацией. Тактовая замыкает электрическую цепь при давлении на нее, кнопка с фиксацией
имеет два положения "вкл" и "выкл", что должно дать приставке новую функцию паузы. Режим оказался не особо-то и нужным. Хотел еще добавить тумблер выключения звука, но это окончательно нарушит аутентичность...
Спаял как смог и...оно работает! Лишь бы пайка не отвалилась под тяжестью воздуха. Мои навыки настолько низкие, что результат я зацензурю, дабы не нанести вам душевные травмы.
Теперь нужно подогнать кнопку под новые размеры, но....

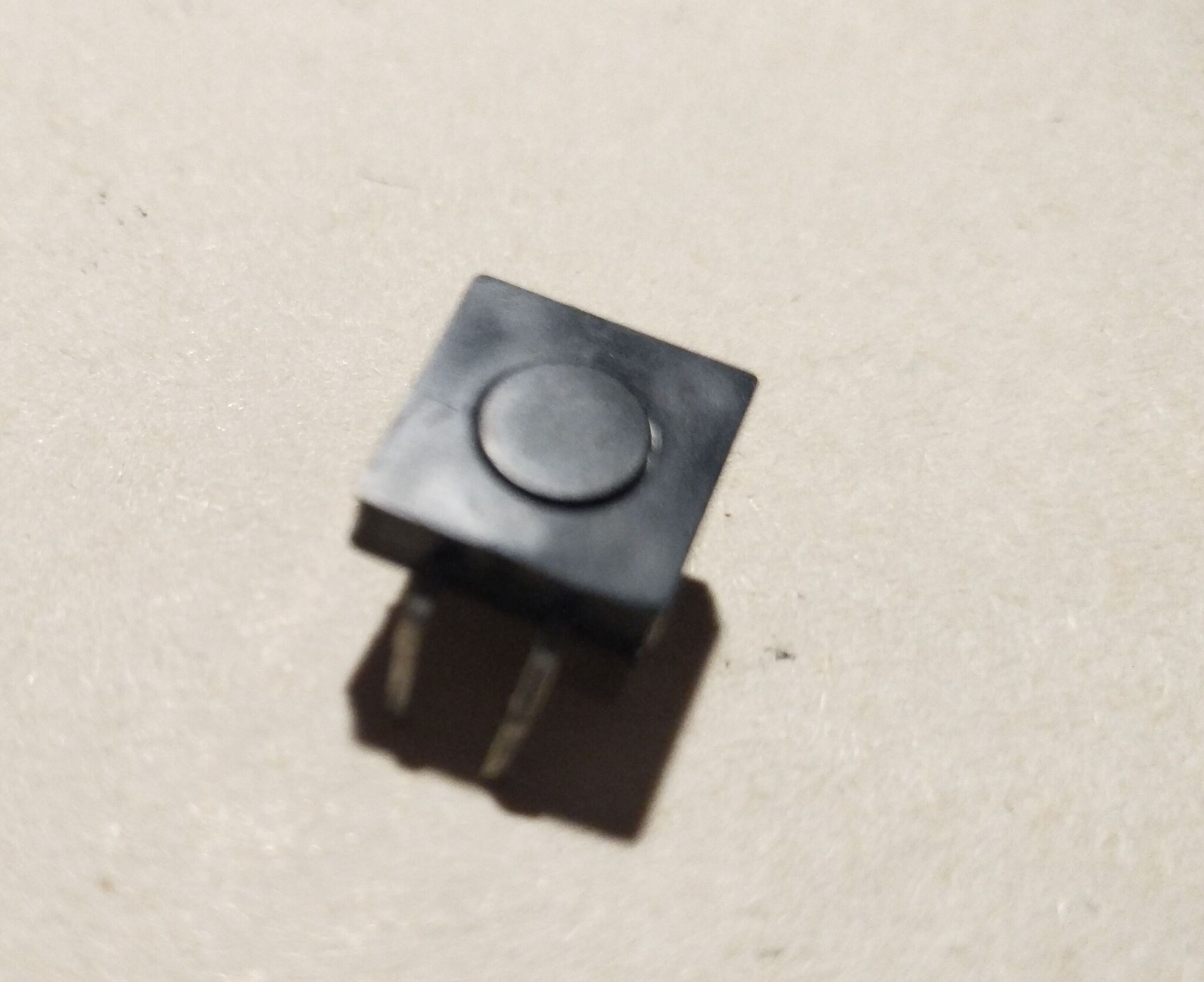

Итак, причиной поломки могла стать тактовая кнопка ПКН-150-1, отвечавшая за переключения игр. При прозвоне мультиметром она замыкала цепь в состоянии покоя, а при нажатии- размыкала. Т.е. действовала наоборот. Что с ней произошло- неизвестно. Возможно она
окислилась/заклинила/ей все это надоело.
Теперь всё готово, аппарат живет. Благодаря свежим электролитам изображение стало четким, звук звонким, опыт по ремонту чуть прибавился. Надеюсь, что информация понадобится кому-нибудь для оживления своего ВидеоСпорта. Всем удачи!
