Ремонт Face id Iphone X. Восстановление после воды⁠⁠

Сегодня я расскажу как можно убить функцию фейса в айфоне неправильными действиями, а затем восстановить обратно, но не всегда)

Ну ладно, хватит спойлеров, начнем по порядку)

Face ID - это технология распознавания лица для разблокировки айфона.

Помимо того, что фейс банально удобнее отпечатка, он ещё и безопаснее. Шанс разблокировать ваш айфон по фейсу другого человека 1 к миллиону, а по отпечатку 1 к 50 тысячам. Разница в 20 раз!

Впервые функцию фейса нам показали в 2017 году, для этого пришлось запилить целый вырез сверху.

И за 5 лет челка из этого:

Превратилась в это:

Изменилось на первый взгляд многое, но конструктивно в фейсе ничего не поменялось.

Вот из чего состоит челка.

Слева направо: Инфракрасная камера/Датчик приближения/Инфракрасный фонарь/Датчик освещения/Динамик/Микрофон/Фронтальная камера/Прожектор точек.

Вот именно последний обычно и умирает, в основном от водички)

А работает фейс следующим образом:

1. Сначала flood illuminator(ик фонарь) подсвечивает ваше лицо.

2. Затем Dot projector(прожектор точек) выпускает инфракрасные лучи .

3. А уже в конце инфракрасная камера сканирует эти лучи .

И ваш телефон узнает вас лицо, как потерпевший на очной ставке)

Процесс по сути выглядит как 2 вспышки, но вы их не увидите, потому что они в инфракрасном спектре, который человеческий глаз не различает.

Вот как это выглядит это безобразие в ик спектре.

Я уже сказал про то, что умирает в основном прожектор точек и в основном от воды. Но сейчас набегут знатоки, которые будут рассказывать про то что айфон влагозащищен и вообще - "Я со своим телефоном плавал и ничего не было".

Для таких у меня припасено 2 поста на этот случай)

Замена стекла Google Pixel 5a. Влагозащиты не будет)

На чем держится влагозащита IP67? На примере Iphone 8

Разберем ремонт фейса как раз из такого случая. Iphone X, зашел по замене дисплея, аккумулятора и восстановлению фейса.

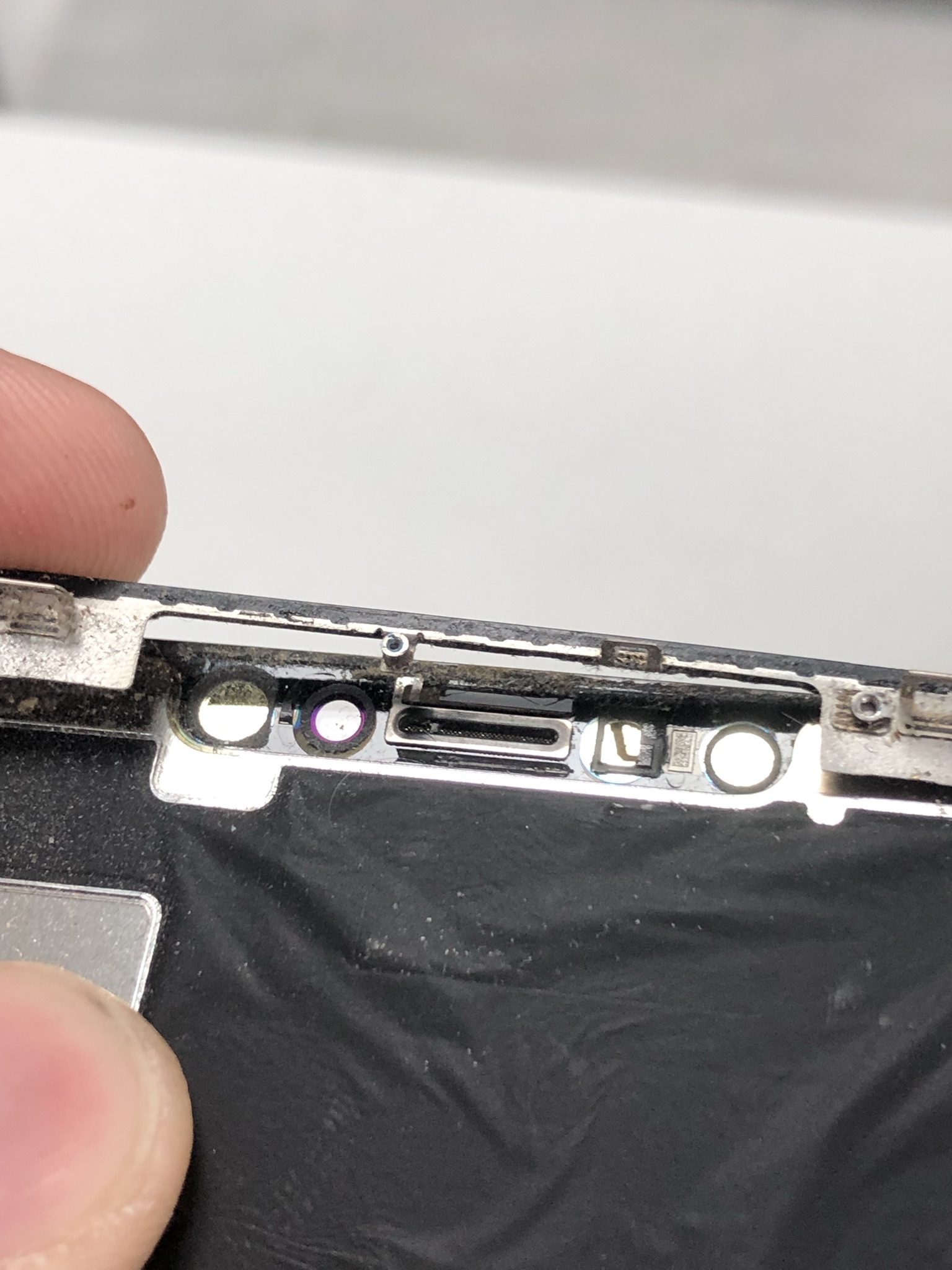

Отвалилась рамка от дисплея и это проблема всех айфонов начиная с X и заканчивая 12-13 серией. Так сказать плата за безрамочность)

Ежу понятно что через такую щель даже маленькая капля убьет датчики фейса. Возможно взяли мокрыми руками. Потому что внутри ничего не сгнило, а значит телефону водных процедур не устраивали и это произошло по случайности. Но, как говорила черепаха из Кунг Фу панды: "Случайности не случайны")

А вот и ошибка, которую выдает фейс. Она называется "выше/ниже". Потому что телефон просит то поднять, то опустить голову, потому что не может сфокусироваться. Портретный режим на фронталке тоже перестает работать и размывать фон. А на новых прошивках эта ошибка уже называется "неисправность камеры TrueDepth"

Все датчики и камеры достаточно герметично заклеены и защищены от попадания влаги. Почему же выходит из строя именно Dot projector?

Вся сборка фейса, кроме фронталки, привязана к процессору и заменить её нельзя. Поэтому если умирает фронталка и вам предлагают заменить всю сборку - бегите от такого сервиса и побыстрее, потому что фейс отвалится навсегда.

Нас интересует датчик справа. Это Прожектор точек.

Справа на призме 3 контакта, которые при попадании на них водички выводят из строя управляющую микросхему на сборке прожектора.

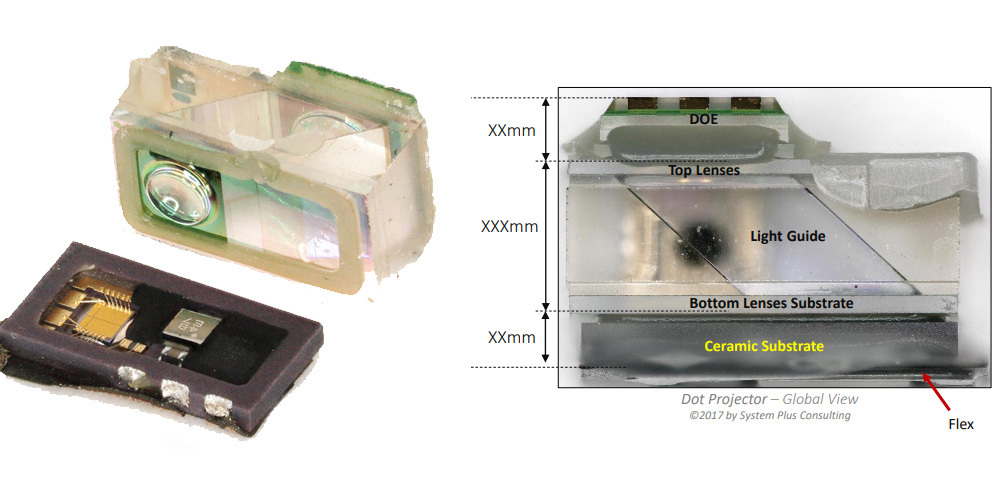

А вот как выглядит это безобразие в сборе. Очень хитрая линза, не менее хитро откалиброванная с завода под каждый аппарат.

При хитрость я не просто так сказал, сама железка на которой сидят все камеры имеет свой изгиб и если его нарушить, то калибровка собьется. И линза сидит на герметике под определенным наклоном. Собьешь хоть один параметр и фейса тебе не видать. Настроить потом все обратно будет очень сложно.

Пора начать восстановление. Подключаем шлейф дота к программатору и проверяем его.

Дот прожектор имеет 4 диода, которые кстати тоже привязаны к процессору и нам нужно поочередно включить их через программатор. Но, как видим, они не включаются, значит сама управляющая микросхема отошла в мир иной. Её и будем менять.

Считываем серийные номера со старого шлейфа и переносим на новый. Я использую программатор и шлейфа от JC. Есть ещё решения от qianli, i2c и luban. Но шлейфа от qianli переставали работать на новых IOS и у людей начал отваливаться фейс. i2c я не пользуюсь, а luban предлагает вообще управляющую микру на сборке менять самостоятельно, что увеличивает время работы. Поэтому  пока самый оптимальный и рабочий вариант от JC. Его и возьмем.

На новом шлейфе микросхема, в нее и будем записывать серийный номер и ECID со старой сборки.

И да, у меня 3 одинаковых прогера на разных прошивках, потому что JC пошла по пути эппла и запретила записывать на новых прошивках старые шлейфа. А то, сколько у меня этих шлейфов на складе их это особо не волнует)

Для начала фиксируем старое положение сборки относительно призмы с помощью калибратора. Чтобы поставить потом на место без мучений. Одна доля миллиметра влево и фейс уже не будет работать. Кто-то делает насечки на железке, но с калибратором проще.

Затем вытягиваем дот из железки.

Теперь пора вандализма. Нам нужно сколоть Mosfet транзистор и кинуть вместо него перемычку.

Запаиваем сборку на новый шлейф и проверяем. Диоды светят без проблем, но есть ошибка по NTC, а это у нас терморезистор, а значит сборка села на шлейф плохо и её надо перепаять.

Вот так выглядит схема сборки дота. Микросхема шифрования, полевик, датчик температуры и ик диоды.

Перепаиваем все как надо, центруем в калибраторе сборку, фиксируем клеем и проверяем работу фейса)

Все отлично.

А вот как работают датчики. В виде мелких уф мерцаний. Мерцание дота не всегда видно на видео, но работу ик фонарика видно достаточно хорошо)

Но это мы разобрали самый частый случай выхода из строя фейса, а теперь рассмотрим из-за чего ещё фейс может навернуться.

Вот сборка, которая развалилась от удара, восстановить такое ещё возможно.

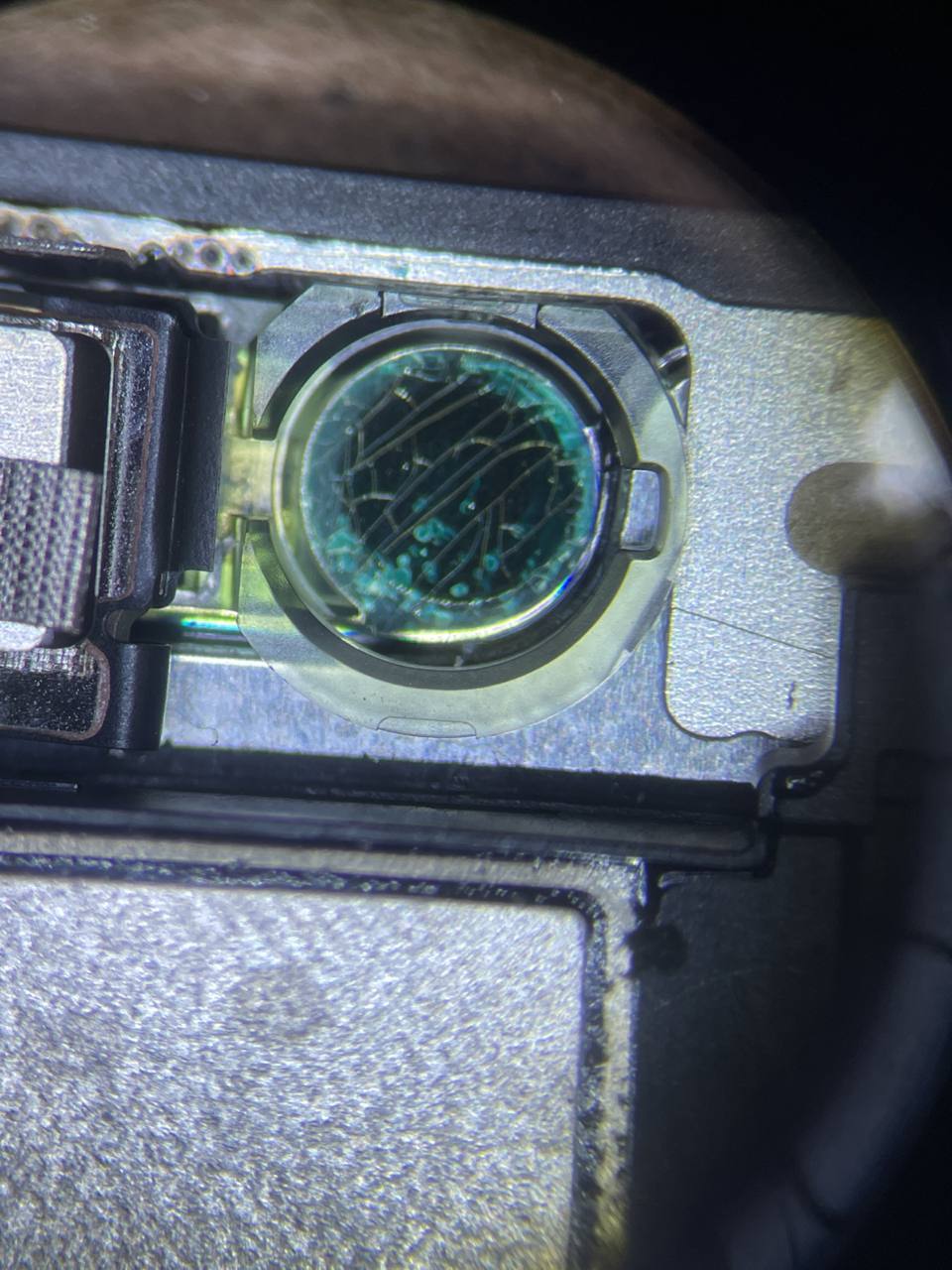

А вот трещина на матрице ик камеры, она привязана к процессору и восстановить фейс уже невозможно.

А ещё фейс перестает работать при замене дисплея или замены стекла с браком, если есть дефект напыления на глазки фейса. В таких случаях можно счистить глазки и закрасить их маркером. Выглядеть будет колхозно и не всегда работать, но это лучше чем ничего)

Итак подведем итог: Фейс привязан к процессору, заменить его нельзя, только восстановить по возможности. Умирает фейс от удара или воды, как и любой компонент в телефоне. И поверьте, мертвый фейс - это не самое худшее, что может произойти с телефоном после попадания воды в аппарат. Поэтому завязывайте с погружением в воду с телефоном, их придумали не для этого)

По цене этот X вышел в 18к

Восстановить фейс 5к.

Замена дисплея на оригинал 9к

Замена акб на оригинал 3к

Гидрогелевая пленка 1к

Всем удачных ремонтов.
