Регулировка M890G⁠⁠

Когда то достался мне в виде трофея этот прибор. Он был изрядно покоцан. Проблемы с кнопкой ВКЛ - заменил, проблемы с клеммой на батарею 9в. Отрезал - припаял на прямую. Но, что меня постоянно беспокоило - это его показания по электросети....

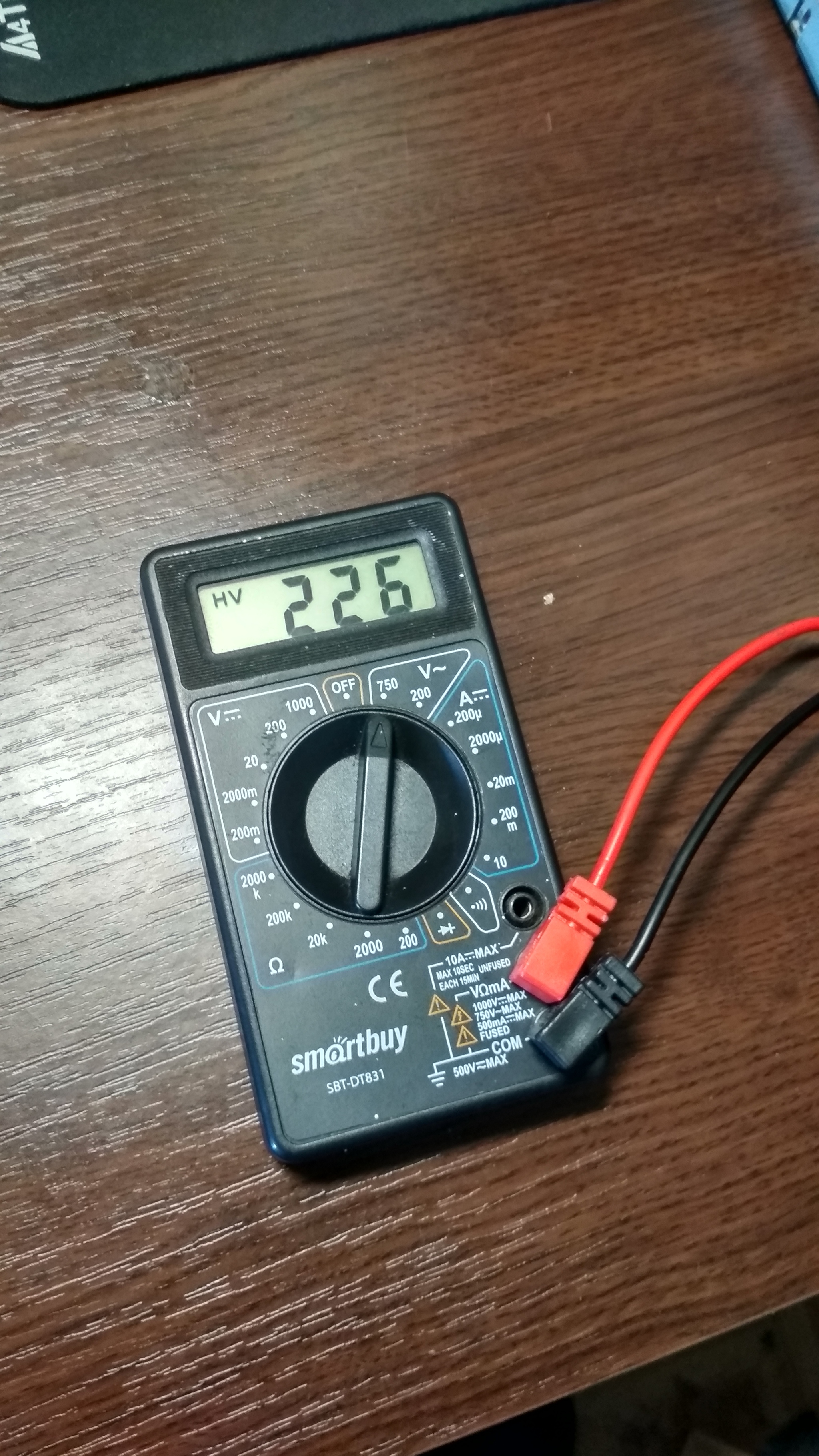

Перепроверяю другими приборами...

Как видите среднее равно 230 вольт приблизительно.

Ищу схему M890G.

Смотрим и находим цепь плавной регулировки - подстройки...

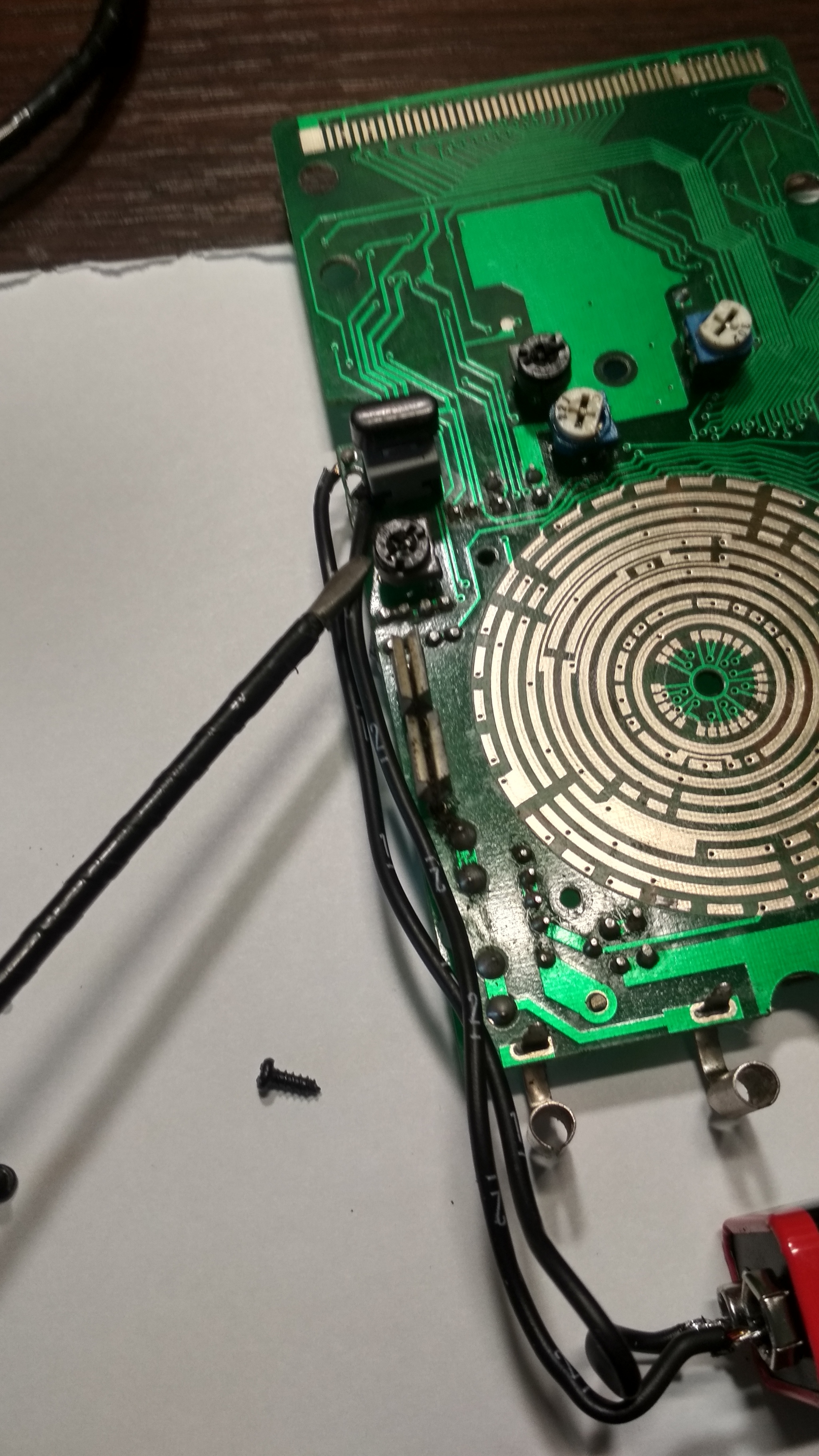

Находим резистор на плате. Он у кнопки ВКЛ.

Если его выкрутить по часовой, то показанию будут стремиться к 200 вольтам. Прокучиваем его приблизительно к среднему положению.

.... Попасть на нужное сопротивление очень трудно. Этот резистор находится под платой и чтобы его крутить нужно полностью разобрать прибор. Только не откручивайте ЧЕТЫРЕ винта которые держат дисплей!!!

У меня ушло пол часа, чтобы выйти на показания 230в. Честно говоря это очень муторное дело.

Готово!

Теперь я спокоен....)
