РБМК-1000⁠⁠

Металлоконструкция схема "Е". Металлоконструкция схема "Е" является верхней биологической защитой реактора и воспринимает усилия от веса топливных и специальных каналов, трубопроводов верхних коммуникаций реактора, плитного настила центрального зала.

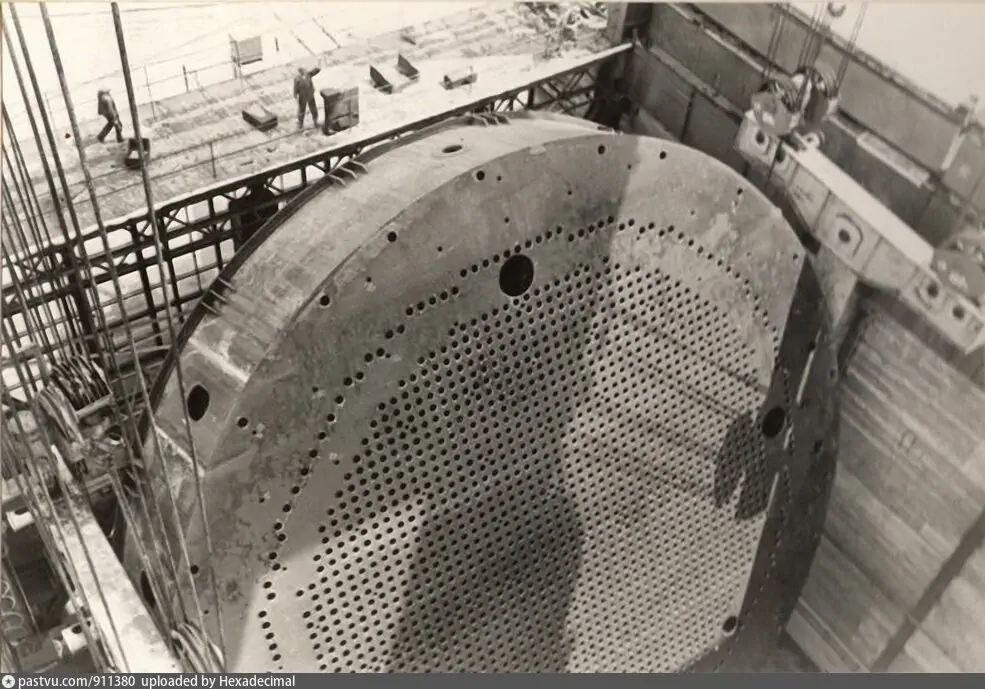

МК схема "Е" представляет собой цилиндр диаметром 17370 мм и высотой 3000 мм. Верхняя и нижняя плиты-решётки (с отверстиями, выполненными в определенном порядке) цилиндра, толщиной 40 мм, соединены с боковой обечайкой герметичными сварными швами и между собой – вертикальными и поперечными рёбрами жёсткости. Рёбра жёсткости приварены и к обечайке цилиндра и образуют в плане ячеистую структуру с квадратной решёткой 2 х 2 м. В отверстия, расточенные в верхней и нижней плите, вварены трубы-тракты для топливных и специальных каналов. Кроме того, имеются тракты телевизионных камер, контрольные верхние тракты, трубы отвода парогазовой смеси из внутренней полости реактора и трубы подвода и отвода азота из металлоконструкций, а также гильзы термопар замера температур металлоконструкций. Межтрубное пространство (внутренняя полость схемы "Е") заполнено смесью серпентинитового щебня и толерубероидной гали объёмной массой 1,6¸1,7 г/см3 и в процессе эксплуатации продувается азотом.

Нижняя плита МК схемы опирается на 16 катковых опор, установленных равномерно на выступе кольцевого бака боковой биологической защиты (на верхней плите схемы "Л").

К металлоконструкции схема "Е" относятся нижний и верхний компенсаторы, которые необходимы для сохранения герметичности полостей МК реактора при возможных температурных расширениях схемы.
