Распиновка USB 2.0
раскрыть ветку (1)
И вылазили они отсюда: www.rones.su
То, что адрес одноимённый с моим ником тебе ни о чём не говорит?
То, что адрес одноимённый с моим ником тебе ни о чём не говорит?
показать ответы
В общем ты потрудился на славу и это полезная информация. Но тут она будет нужна от силы 5% аудитории.(Плюс кому она нужна знают распиновку наизусть)
А если кому то понадобиться всё это то они полезут в гугле , но уж точно не на пикабу.
раскрыть ветку (1)
Даже если информация будет полезной хотя бы одному читателю — уже хорошо. Ну, не ради плюсов же такие дела делаются.
показать ответы
http://forum.ru-board.com/topic.cgi?forum=27&topic=20390 Я вот это юзаю, тут собрали все сразу, удобно. Даже не знал, что это ваше)
раскрыть ветку (1)
Действительно, что такого тег моё ведь убран... а то что автор толкает картинки из гугла изначально выдавачя за своё уже никого не интересует?
раскрыть ветку (1)
От того, что картинки популярны в гугле, они не перестали быть моими. Или ты не можешь поверить, что владелец сайта www.rones.su может писать на Пикабу?
Поясните, зачем делать разъемы с 30 контактами? Куда его теоретически можно подключать? К LPT? Или это для удобства сервисного обслуживания?
раскрыть ветку (1)
Они хотели сделать один разъём под ВСЁ-ВСЁ-ВСЁ — и гарнитура, и передача данных, и заряд, и периферия, и видео, и чтоб запас остался.
ну да. тоесть если я, абсолютно левый человек, создам где-то акк "Rones", то сайт автоматом станет моим?
раскрыть ветку (1)
ну да. тоесть если я, абсолютно левый человек, создам где-то акк "Rones", то сайт автоматом станет моим?
раскрыть ветку (1)
Кстати, обратите внимание на шпаргалку по типам USB: http://pikabu.ru/story/nebolshaya_shpargalka_po_tipam_usb_41...
@Hulkmaster потрудился на славу!
показать ответы
раскрыть ветку (1)
Такой режим предусмотрен, но мало какой гаджет способен работать в таком режиме.
Режим зарядки при работе с периферией называется ACA (Accessory Charger Adapter). Для перехода в этот режим требуется особый OTG-кабель — в штекере USB-mini/micro контакты 4 и 5 (ID и GND) должны быть замкнуты через резистор R=124 кОм.
На форуме «L.F.» владелец смартфона Lenovo Ideaphone K900 сообщил об успешном подключении флешки одновременно с зарядом смартфона. В его случае R=25 кОм.
Если интересно, вот статья, откуда цитата: http://rones.su/techno/usb-otg.html
показать ответы
лол
и что это за хуйня? тупо пикчи по запросу распиновка usb
https://www.google.by/search?q=%D1%80%D0%B0%D1%81%D0%BF%D0%B...
ещё и "моё" въебашил - автор ахуел
логика автора плюсодрочера - спижжу пикчи может кому понадобятся, люди же не знают про гугл, а тут я им помогу, они сохранят картинку и будут помнить, что где-то на пикабу у них есть такая картинка
@moderator удали этот позор плюсодрочерства
раскрыть ветку (1)
А почему ты решил, что я публикую чужие картинки? Тебя не смущает, что все картинки являются материалами моего сайта?
@moderator, прошу вернуть тег "моё". Доказательства увидите сами, если перейдёте по ссылке, указанной на каждой картинке.
@moderator, прошу вернуть тег "моё". Доказательства увидите сами, если перейдёте по ссылке, указанной на каждой картинке.
для чего тут этот пост? Автор ты сам сидел рисовал эти картинки? Ведь нет же??? Достаточно забить в поиске распиновка юсб и тебе столько нифы выпадет. А люди, которым она может понадобиться уж полюбому умеют пользоваться поиском
раскрыть ветку (1)
раскрыть ветку (1)
Думаю выложить распайку PS/2 (мыши и клавиатуры), но не уверен, что это актуально.
Возможно, будет полезен пост о совместимости смартфонов с рразличными типами гарнитур.
Возможно, будет полезен пост о совместимости смартфонов с рразличными типами гарнитур.
показать ответы
А можно нормальную распаковку USB type -c (он же usb-c, он же USB 3.0.1) с описанием для совсем нубов?
раскрыть ветку (1)
Друг, это надо отдельный пост пилить. Здесь только USB 2.0 (см. заголовок). Да и не сделаю я шпаргалку прям моментально.
показать ответы
Не знаю, как вас благодарить! Всех вам благ, добрый человек! Везде полно такого хлама, но вы собрали это в очень нужную и полезную статью-справочник. Не надо искать сведения по крупицам, сразу всё подробно и в 1 месте.
раскрыть ветку (1)
раскрыть ветку (1)
Да, слышал о применении такого кабеля для прошивки.
А некоторые деятели таким кабелем пытаются соединить два компа и в итоге жгут порты.
А некоторые деятели таким кабелем пытаются соединить два компа и в итоге жгут порты.
раскрыть ветку (1)
Распайка у такого кабеля «прямая»:
1 — 1
2 — 2
3 — 3
4 — 4
Только зачем такой кабель нужен? Два компа таким образом соединять НЕЛЬЗЯ.
показать ответы
Распечатки с, оказывается, твоего сайта, гуляют по норвегии и швеции - коллеги увидели толковые схемы- попросили копию.
раскрыть ветку (1)
11 контактов.
И у Вас на сайте есть "предполагаемая" распиновка (по крайней мере, Гугл-картинки показывают ваше изображение
раскрыть ветку (1)
раскрыть ветку (1)
Это не то ли самое легендарное гнездо, распиновку которого так толком никто и не знает? Сколько у него контактов?
показать ответы
У меня на galaxy tab 3 lite сломался разъем питания, можешь скинуть разъем micro usb, который подойдет? Я живу в г. Пермь
раскрыть ветку (1)
Не, конкретную модель запчасти не подскажу. Да и в сервисе сказали бы: «Надо смотреть. Приносите»
проверял такой вот штукой http://ru.aliexpress.com/item/3-in-1-OLED-Mobile-Battery-Tes...
ну и телефон LG G2 D802, судя по вашему сайту у LG идут замкнутые 2 и 3 контакты. Я вам верю :)
раскрыть ветку (1)
Ну, эта штука показывает какой ток гаджет позволяет себе брать от ЗУ. Тип требуемого зарядного порта этот тестер не покажет. Вы перепробовали все типы и выбрали тот, что даёт бОльший ток?
раскрыть ветку (1)

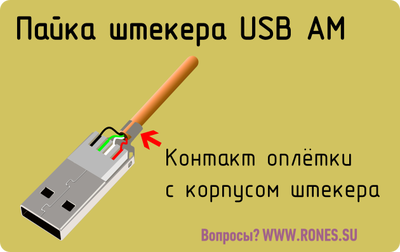

Оплётка должна быть припаяна к металлической части штекера. На разборных штекерах есть специальные лепестки для зажима оплётки. См. картинку ↓
показать ответы
спасибо за ответ. эх, если бы можно было разобрать современные зарядки - все намертво склеенные идут и без единого шурупа. остается вариант с кабелем, тоже об этом думал
раскрыть ветку (1)
Спасибо, теперь понятно. Только непонятно, что происходит в 2-х последних случаях на картинке -- неужели 2 телефона подключаются друг к другу? + нашел пару косяков: внешний вид мама/папа перепутаны (кроме последнего случая) и в последнем случае перепутаны подписи "data cable" и "otg cable".
А как устройство определяет с какой силой тока ему заряжаться? Планшеты например могут жрать до 2А через USB при зарядке от специальной зарядки, в то же время USB разрешает ток только до 500 мА от компьютера.
раскрыть ветку (1)
Да, один телефон можно подключить к другому. И активный режим предоставляется тому аппарату, к которому подключен micro-USB с замкнутыми 4 и 5 контактами. С этого телефона можно управлять файлами пассивного аппарата.

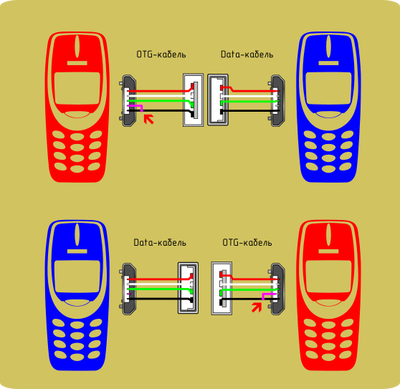

Да, в последнем случае я допустил ошибку. Вот правильный вариант.
По поводу определения устройством мощности зарядного устройства есть целая статья. Вкратце — тип ЗУ закодирован потенциалами на контактах 2 и 3. Например, Nokia признает ЗУ только если 2 и 3 контакт замкнуты накоротко. А вот и статьи:
1. http://rones.su/techno/zaryadka-mobilynika-po-usb.html
2. http://rones.su/techno/charging_ports_types.html
3. http://rones.su/techno/5v_gadget_supply_and_charging.html
показать ответы
ТС, хороший пост, спасибо. По сайту вопрос один - как можно на USB зарядке замкнуть 2 и 3 контакт? Паяльник не подлезет оловом капнуть
раскрыть ветку (1)
Вообще, такое соединение делается с монтажной стороны гнезда зарядника. В крайнем случае, можно сделать перемычку в специальном зарядном кабеле. Но этот кабель не будет работать как data-кабель, только как зарядный.
показать ответы
А что такое активность/пассивность устройства? И почему для этого нужен целый новый вывод -- нельзя ли передавать эту информацию по D+ и D-?
А принтер что, получается активное устройство?
И как смартфон определит свою активность/пассивность, если это определяет кабель? Ведь одним и тем же кабелем можно подключить его и к ПК (активный режим), и к мышке (пассивный режим).
раскрыть ветку (1)
Активное устройство подаёт по кабелю USB питание 5 вольт пассивному устройству. Яркий пример — подключение флешки к компу. ПК — активное устройство, флешка — пассивное. Комп питает флешку.
Или подключаем смартфон к ПК — та же картина: смартфон заряжается от ПК.
Принтер однозначно пассивное устройство. В силу этой однозначности его разъём тоже 4-контактный.
Кабель не одникаовый! Обычный дата-кабель для подключения смартфона к ПК это USB-папа—micro-USB-папа. Кабель OTG (для активного устройства) это USB-мама—micro-USB-папа.
Поясню активность и пассивность картинкой:
показать ответы
раскрыть ветку (1)
показать ответы
как раз на этой неделе пытался собрать себе кабель USB OTG-ACA, смотрел статьи автора.
Но в итоге так и не получилось. Пробовал подобрать сопротивление между 4 и 5 ногой, но тоже не помогло. Судя по всему, на девайсе должна быть включена поддержка otg-aca. устройство asus me302kl.
В итоге собрал кабель с переключением: обычный кабель usb-microusb или otg
https://pp.vk.me/c633629/v633629608/23434/v5si5HWg_zQ.jpg
раскрыть ветку (1)
Всего один мой читатель подтвердил, что ему удалось получить режим ACA. Похоже,
смартфоны с поддержкой ACA большая редкость.
смартфоны с поддержкой ACA большая редкость.
показать ответы
Samsung пидоры, распиновка напутана везде! Samsung i9300 (третья галактика), N9005 (третий нот)
пользуюсь переходником. В случае с S3 он еще и питание дополнительное просит
раскрыть ветку (1)
раскрыть ветку (1)
Говоря откровенно, всё это есть в Википедии. Мне хочется лишь привести информацию к лаконичному и удобочитаемому виду.

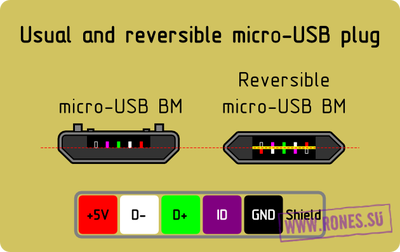

К слову о type-C. Ходят слухи про модернизированный micro-USB, так вот его нередко по ошибке называют type-C. См. картинку.
А что за фиолетовый вывод ID? За что он отвечает? И почему на обычном USB он отсутствует, а на mini- и micro-USB есть?
раскрыть ветку (1)
Этот контакт определяет, активность/пассивность устройства. Обычный USB используется только в активных устройствах, а mini & micro - в гаджетах, которые могут находиться в двух режимах: либо смартфон подключается к ПК (пассив) , либо к смартфону подключается периферия типа флешки или мыши (актив). Активный режим поддерживается не всеми устройствами. Подробнее здесь :
http://rones.su/techno/usb-otg.html
http://rones.su/techno/usb-otg.html
