Простой измеритель емкости (C-meter)⁠⁠

Спаял в конце августа, выкладываю сегодня.

На закусь для труЪ-радиолюбителей и на ус новичкам. Новичкам посвящаю принцип работы измерителя.

В радиомикрофоне частоту я настраивал при помощи подстроечника 9-30 пФ. Хотел измерить его емкость, не вкладывая нескольких тысяч деревянных на C-meter. Также я позапрошлым летом вычислял диэлектрическую проницаемость и толщину бумаги для самодельных конденсаторов и хотел хотя бы примерно посмотреть, равна ли вычисленная емкость измеренной с учетом погрешности.

В итоге спаял схему ниже.

Она состоит из симметричного мультивибратора (слева от V1 до V2), настроенного на частоту 500 Гц. Чамтота симметричного мультивибратора с одинаковыми RC-цепями вычисляется по формуле f=1/2RC, где R=R2=R3, C=C1=C2.

Транзистор V3 усиливает сигнал на выходе мультивибратора.

Внииание! Можно поменять полярность питания и поставить все транзисторы NPN! Я сделал так же и применил КТ315, хотя и МП41Г у меня был.

Далее идет измерительный мост.

Внутри его находится "ноль", "индикатор" - как угодно. Если в качестве нуля взять высокоомные наушники (1,5-3 кОм), то будет писк - сигнал мультивибратора. И когда выполняется соотношение Сх*R2=C0*R3, по наушникам не будет течь ток.

То есть, Cx=(C0*R3)/R2.

Далее - фото.

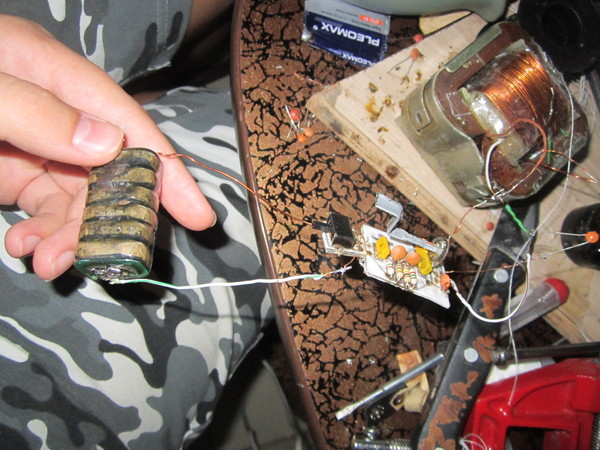

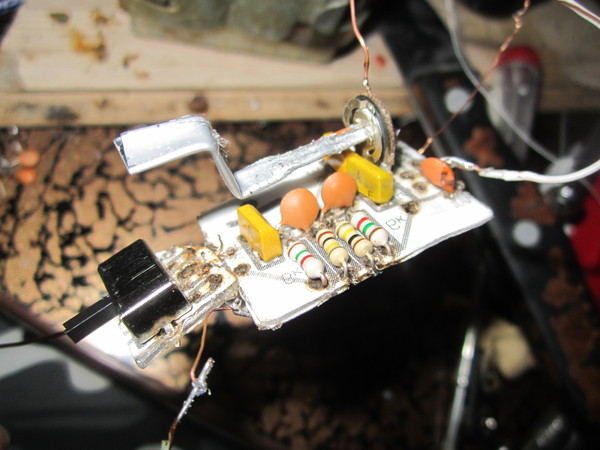

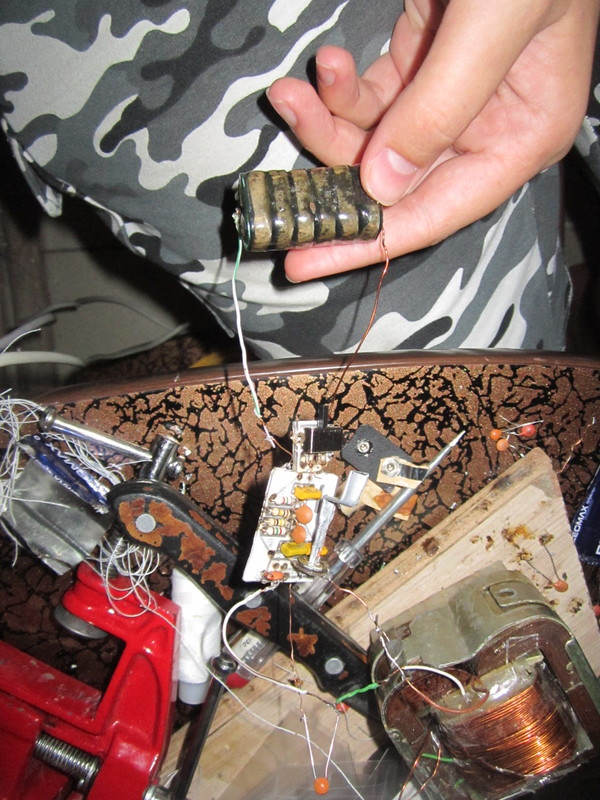

Поясню. В руках держу разобранную батарейку "Крона". От нее питается главная плата. Все сходится с принципиальной схемой, но есть ньюансы. Я убрал эталонные сопротивления и индуктивности. И эталонную емкость в 10,100,1000 пФ просто впаивал.

Далее. Высокоомных наушников у меня и, уверен, у почти всех читателей нет. И потому я сделал просто. Взял трансформатор с коэффициентом трансформации 11.41, его первичку припаял заместо нуля. А ко вторичке припаял провод-переходник "тюльпан". А разъемы-тюльпаны присоединил к муз. центру.

Внимание!!! Трансформатор обязателен!

Муз. центр служил усилителем. Втыкаем наушники и слушаем.

Результаты измерений:

6.8 нФ - 6.64 измеренное,

82 пФ - 76 измеренное;

56 пФ - 43 измеренное;

10 нФ - 9.1 измеренное;

Стоит учесть, что кондеры Cx брались с погрешностью 10%

PS. Схема бралась за простоту, просьба не пинать сильно. У меня полно транзисторов, но нет ничего из раздела цифровой логики.
