Простой БП с регулировкой по току и напряжению

Приветствую пикабушники!

Мой первый, то есть дебютный пост так сказать...


Занимаюсь тем, что изредка делаю видео для ютуба на радиоэлектронную тематику, в основном что то похожее на обучающие ролики для совсем маленьких в данном плане людей.


Год назад данное видео было снято и опубликовано на ютубе, но по некоторым причинам оно не озвучено и даже не прокомментировано, то есть просто видео со сборкой было опубликовано на ютубе до лучших времен.


Теперь же, в связи с текущей обстановкой, было решено все же это видео доделать и перевыпустить. Было решено его все таки озвучить, но не лично, так как это слабо представляется возможным, а голосом так называемого гугл мужика, хотя называется он на самом деле Ivona Maxim.

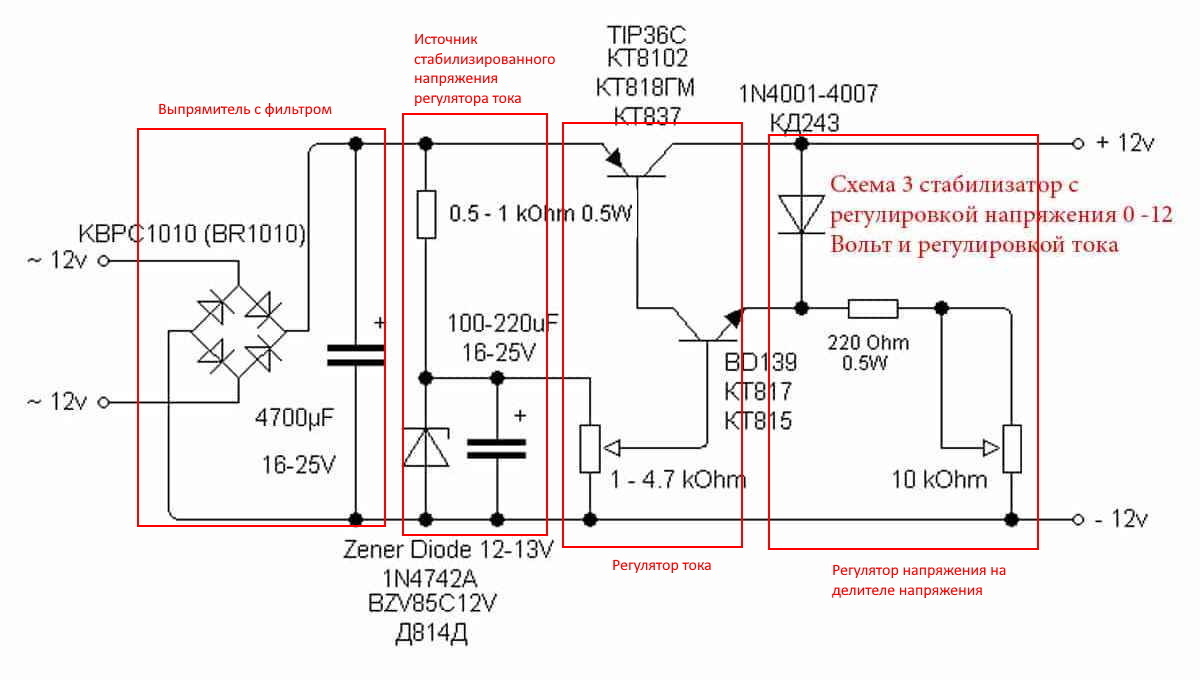

Схема по которой был собран блок питания представлена ниже:

Простой БП с регулировкой по току и напряжению

Знаю, она не блещет выдающимися параметрами, но опять же, повторюсь, для самых маленьких то что надо для начала.


Обращаю ваше внимание, озвучка выполнена в манере присущей видеороликам которые озвучиваются подобным образом, то есть местами есть легкий мат и сарказм. Так что не принимайте все близко к сердцу :)


Хотелось бы адекватной критики, и в целом фидбека о подобном формате.


Приятного просмотра!

Автор поста оценил этот комментарий

А зачем по току регулировать? Делать надо на максимум ток, всё равно не спалишь ничего если напряжение будет соответствовать потребителю, а ток хоть 100000 АМПЕР.

раскрыть ветку (1)
2
Автор поста оценил этот комментарий

Ну например, нужно первый раз включить какую то плату которую только что сделали, то выставляем ток на минимум, и в случае чего блок не сожжет дорогую микросхему, а ограничит ток, и впоследствии сразу ничего не сгорит.

показать ответы
0
Автор поста оценил этот комментарий

На какой максимальный ток это рассчитано?

раскрыть ветку (1)
1
Автор поста оценил этот комментарий
2-3 ампера вроде, можно увеличить путем уменьшения резистора на 220 ом и более мощного силового транзистора.
DELETED
Автор поста оценил этот комментарий

У меня знакомый тоже начал делать регулируемый БП. Извращался только с инвертером. А далее просто мостовая схема с фильтром. Вроде как так проще.

раскрыть ветку (1)
1
Автор поста оценил этот комментарий
Ещё проще взять бп АТХ от компьютера на 494 и в обратную связь поставить переменник, и можно почти до 30в задрать 12в линию
показать ответы
0
DELETED
Автор поста оценил этот комментарий

Разве BD139 не служит для обратной связи, чтобы ток оставался один и тот же при изменении напряжения?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Он стабилизирует ток только при отсечке
показать ответы
0
DELETED
Автор поста оценил этот комментарий

Я такие темы и не поднимаю. Нигде.

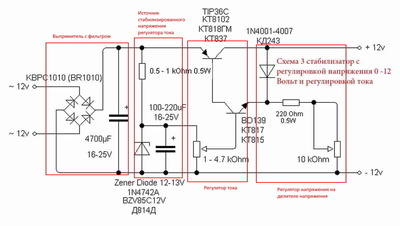

Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Как бы так сказать...
Неверно немного...
Со стабилитрона через делитель берётся напряжение для регулятора напряжения, а второй переменник стоит в цепи транзистора для регулировки управляющего тока, который может протечь через транзистор который открывает силовой транзистор.
То есть, чем меньше сопротивление в цепи управляющего транзистора тем больше через него пройдёт тока, что соответственно откроет силовой транзистор на большую величину. В случае если тока для открытия силового меньше чем требуется (силовой транзистор управляется током) происходит ограничение тока отдаваемого в нагрузку.
Как то так.
показать ответы
0
DELETED
Автор поста оценил этот комментарий

На пике не наберётся. Слишком специфический контент.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ну вот, видите, если бы вам действительно было интересно, то уже сами бы нашли принцип работы такой схемы, и ещё бы людям рассказали, а так...
показать ответы
0
DELETED
Автор поста оценил этот комментарий

Да хотя бы. И как работает схема описать.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ну если много желающих наберётся, то так и быть, сделаю отдельное видео и пост.
показать ответы
0
DELETED
Автор поста оценил этот комментарий

Может пора признать, что уровень знаний следует поднять?...

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Найти блок и замерить напряжение на вторичке?
показать ответы
0
Автор поста оценил этот комментарий

Ну и как получилось 20 после выпрямления?  На входе получится около 27 вольт и по вашей схеме у вас должен рвануть сглаживающий конденсатор.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Делал год назад. Возможно там меньше чем 20, уже и не помню.
И ничего там не кипит.
показать ответы
0
Автор поста оценил этот комментарий

Сколько переменки у вас на вторичьке?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
20
показать ответы
0
Автор поста оценил этот комментарий

Вопрос а откуда 20 вольт взялось? У вас по схеме 12 переменки значит после сглаживающего конденсатора 16 с небольшим.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
У меня оно взялось на трансформаторе.
показать ответы
0
DELETED
Автор поста оценил этот комментарий

Транзистор TIP36C

Ток коллектора, не более: -25 А

Рассеиваемая мощность коллектора, не более: 125 Вт

25А при 5В

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Немного не верно.
Если исходное напряжение 20в, то при 5в мы получим максимум 8.3а в теории в идеальном случае, но такого не будет.
показать ответы
0
DELETED
Автор поста оценил этот комментарий

Схема чужая, а своё - это видео сборки?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Именно, не вижу смысла изобреть свой велосипед в виде схемы.
показать ответы
0
DELETED
Автор поста оценил этот комментарий

1. Вопрос иначе поставлю: где нуль?

2. Для диалога по схеме было бы лучше наличие обозначений.

3. Так и полевик может работать в линейном режиме, зато нет базового тока.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
1. Там где -12в, это оплошность автора схемы.
2. Согласен, но схему не я рисовал.
3. В данной схеме полевик работать корректно не будет, как раз таки из за отсутствия тока в затворе. Для него уже шунт надо будет делать.
0
DELETED
Автор поста оценил этот комментарий

Разве? По схеме, правый включён в делитель напряжения. Левый регулирует степень открытия транзистора TIP36C. Спорить не буду. Пояснений как работает схема нет.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Это уже другая история

показать ответы
0
DELETED
Автор поста оценил этот комментарий

На входе переменка 12В, а на выходе биполярное +-12В, то есть 24В?

Где обозначения элементов? Есть ли необходимость именно в биполярных транзисторах, если существуют полевые с тем же смыслом?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

На входе 20VAC, на выходе 0-16VDC.

Обозначения нету, но думаю запутаться в этой схеме сложно будет.

От полевика здесь особого смысла не будет, ибо транзистор работает в линейном режиме.

показать ответы
0
DELETED
Автор поста оценил этот комментарий

Может есть в видео, но кому лень смотреть: левый переменный резистор меняет ток, а правый - напряжение.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Наоборот

показать ответы
0
DELETED
Автор поста оценил этот комментарий

Примерно так. Только регулировка не в ручную, а с помощью контроллера.  Уже не помню зачем. Да и в общем это не важно. Кстати, использовался не АТХ, а АТ :)

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Тоже в планах на МК БП запилить с блэкджеком и ... :)

0
Автор поста оценил этот комментарий
Не суть, в целом всегда радуют люди что-то умеющие делать кроме лёжки на диване.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Я с вами категорически согласен :)
0
DELETED
Автор поста оценил этот комментарий

Запас по току будет небольшой.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Ну так это лабораторный, а не силовой питальник.
Можно конечно и на киловатт сделать, но это редко когда такой лабораторник надо.
показать ответы
0
DELETED
Автор поста оценил этот комментарий

Тогда для чайников

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Вы всех людей так называете, которые только учатся?
0
DELETED
Автор поста оценил этот комментарий

А 12В переменки с трансформатора? (Видео не смотрел)

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
С трансформатора 20, или около того.
показать ответы
0
DELETED
Автор поста оценил этот комментарий

легкий мат и сарказм, для самых маленьких!

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Имелся ввиду не возраст, а компетенция в данном деле.

показать ответы
0
Автор поста оценил этот комментарий
Минус Ваш? 😀 "Хотелось бы адекватной критики"
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Нет

показать ответы
0
Автор поста оценил этот комментарий
На лм317 гораздо проще, если для "самых маленьких"
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Может и так, но в начале я бы все таки посоветовал пробовать делать на дискретных элементах, а не на черных ящиках.

показать ответы
