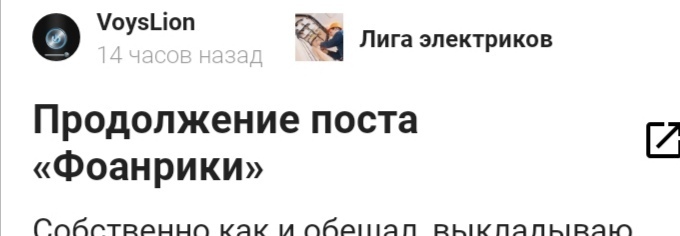

Продолжение поста «Фоанрики»⁠⁠1

Ну собирается часа за 2, если прям засесть, а так обычно в свободное время, минут по 10, за день, за два, за неделю, иногда месяцами лежат, дела до них нет. Да и для меня скажем сомнительно, когда люди месяцами пазлы складывают или домино, вот их я не понимаю😂.

А за копейки эта хрень и работает как за копейки, уже не один десяток разобрал на запчасти.

Ну стандарт АКБ разный, по первоначальной причине, а именно, что попадалось под руку. Сейчас конечно больше закупаю 18650. 21700 закупил партию для пробы, на них пока и делаю. К тому же в руках удобнее лежит "кирпичь" из 2-3 банок, и разница не сильно большая 18650 или 21700, а вот ёмкость уже либо 9-10.5А/ч либо 15А/ч.

На счёт драйвера и контроллера до сих пор в поиске идеального варианта, конечно хотелось бы найти готовый или вариант дешёвый и не трудозатратный, без лишней обвязки.

Скажем с тем же контроллером есть 2 основных варианта, это бистабильный триггер где всего один режим, и FM2819 где есть всеми не любимый строб, но она дешёвая, миниатюрная, без обвязки, да и для простых фонариков её коммутационных свойств хватает, а там где по прожорливее, там мосфет можно поставить.

Собственно, у моих постов первоочередная цель найти для себя идеальный вариант, если кто знает вдруг. Пока только говорят, что так не делается, так не правильно, можно лучше, а готовых вариантов никто предложить не может.
Чтобы и управление было ШИМ и драйвер ШИМ и чтобы при этом в дежурном режиме микруха либо засыпала либо потребляла сущие микроамперы как тот же fm2819(по хорошему я бы на ней и остановился, для меня идеальный вариант, если бы строба не было).

Хотя запчасти там тоже сомнительные, чаще в урну идут)

Попробовал через многооборотный резистор управлять затвором, в целом даже не плохо, нагрева почти нет, чуть тёплые компоненты и яркостью управлять можно под рандомную мощность диодов. Продолжим эксперименты значит))

Варианты с программированием по типу ATtiny13 не рассматриваю, по причине, что тема для меня далёкая.

Тоже как вариант, я на каску пластину металлическую приклеил и фонарик туда леплю, ещё резинку от старого фонарика тоже приспособил, так же пластина и такой же фонарик но по меньше на АКБ от телефона кнопачного.

И такие делал, на 25 амер кирпичи собирал мужикам на рыбалку. И брелки собирал с АКБ от наушников и прочей ереси. От блютуз гарнитуры на 1 смд диоде паял.

И полимерники от ноута которые 100х100мм впиндюривал, от электронных сигарет уже переделал столько, что не вспомню, благо халява, друзья пакетами носят.

Ну это 21700, а не 18650, полимерные пробовал, чаще вздуваются, да и механическая прочность не важная. Текстолит пока халявный)), да и габариты по большей части как теплоотвод. Клея всего 1 палочка ушла, опять же для механической прочности, чтобы можно было кидаться им как кирпичем)).

cree дороже, греются сильнее и теплоотвод им нужно по толще. Уже много чего попробовал, остановился на этом варианте пока, дальше видно будет. Это ж хобби, так, побаловатся. Ну и посмотреть как негодуют за колхоз, за низкий КПД, и много чего другого. Порой узнаю что-то новое для себя из таких комментариев, интерсно почитать на досуге))

Ну тут уже сразу и габариты и цена по выше. Хотя стоимость АКБ все равно перекрывает, на данный то момент сибистоимость под косарь выходит такого фонарика.

Думаю сейчас, может ещё попробовать управлять затвором мосфета через делитель напряжения, такой опыт ещё не проводил..

А вообще я уже какое то время думаю, чтобы заказать у китайцев микро контроллер с определёнными параметрами, но не шарю в этом, не знаю как да и партии там идут от 10к штук вроде или минимум 50-100к денег. А это дохрена для хобби, я столько не зарабатываю, чтобы позволить себе.

Пока что есть железный вариант сборки, который уже в работе у друга несколько лет, это готовая плата управления на бистабильным триггере с 1 режимом на 6ампер, тп 4056 и резистор смд. И скажем я знаю, что этой связке хрен что будет, проверено. Но меня не устраивает, что резистор как нагреватель и что триггер всего 1 режим, а хотелось бы яркий и средний без строба. Ту же тп 4056 я уже делал макет, чтобы объеденить на одной палате для 2-3 ампер зарядки.

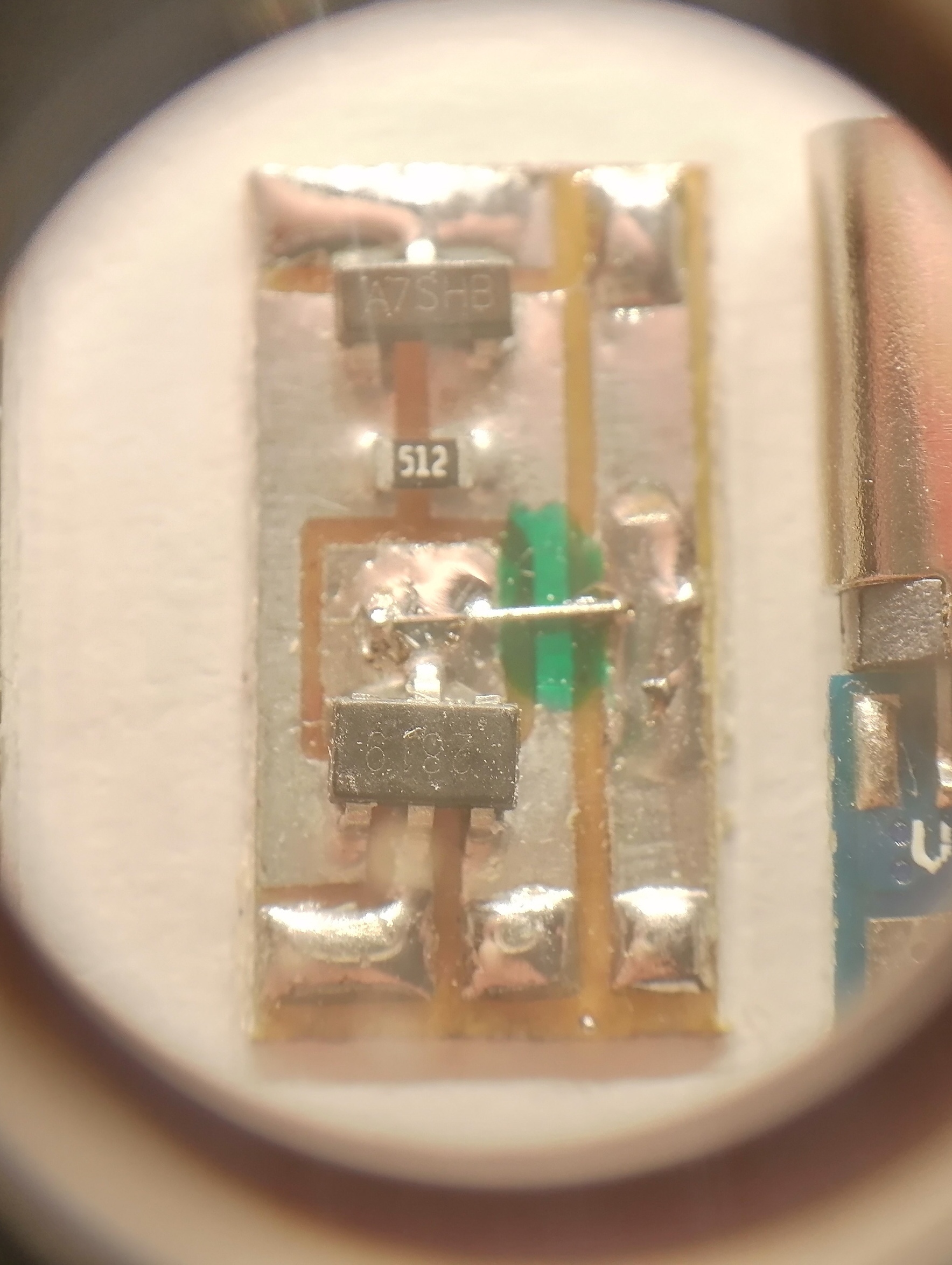

Да вот как раз думаю в этом направлении, поэтому и отрисовал для эксперимента fm2819 и мосфет на 4 амера, но для железо бетонной работы, нужны испытания, а это время.

Ну, так как это ответ на пост(продолжение), название отредактировать нельзя, берётся по умолчанию то, что было.

Давно уже, сейчас Алиэксперсс Россия

Нет, писал с телефона, а фонарик пригодился сходить до щитка сбросить таймер на реле напряжения)).
