Природный аквариум это просто ч.2 (Освещение)⁠⁠

Самый лучший источник света - это солнце, поэтому нам нужно попытаться его скопировать.

Итак, существует 3 типа светильников для аквариумов.

1) Люминисцентные лампы

2) Металлогалогенные светильники

3) Светодиодные светильники

О первых двух я рассказывать не буду. Это все устарело, хоть и имеет место быть до сих пор. Как правило первые два типа светильников потребляют много электричества, сильно греются, и не очень удобны в создании светильника.

Светодиодный светильник

Здесь существуют два мнения людей, одни говорят что не стоит покупать светодиодный светильник, мол дорого, и экономия на электричестве сомнительна.

Вторые говорят, что только под таким источником света, аквариум выглядит более красиво, более оживлено. Я отношусь ко второму типу.

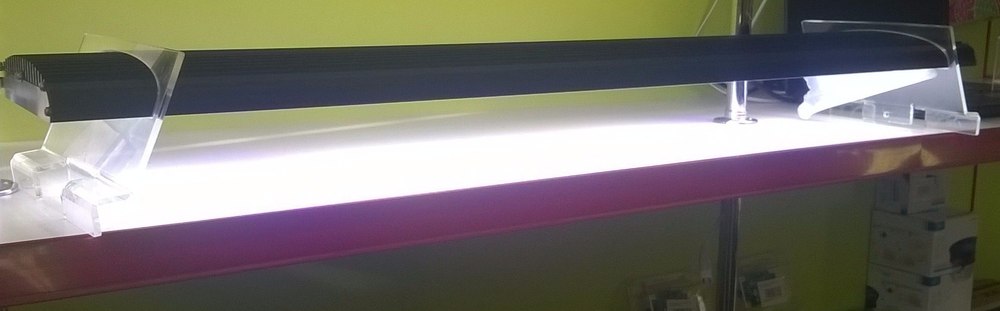

Итак, если вы захотите купить фирменный светодиодный светильник (далее СС), то от цены у вас просто выпадут глаза. Цены на 100 л аквариум могут начинаться от 10 т.р. и выше. Да, я уже говорил, светильник это самое дорогое и необходимое в аквариуме. Какие у нас есть варианты о покупке? Можем заказать с европы, будет дорого, можете и за 30 т.р. найти, там будет полностью воссоздан световой день (с автоматическими рассветами и закатами). Можете купить у китайцев, попроще, например chihiros себя неплохо зарекомендовали. Стоимость конечно же уже более менее приемлемая, ну или можете заказать светильник у мастера, который ими занимается, цена примерно на уровне chihiros, но качество светодиодов будет лучше. Здесь опять же, смотря у кого вы будете заказывать, если этот мастер неизвестен, и он даже вам не сможет ответить светодиоды какой фирмы он использует, гоните его по-дальше. Но вот вы поняли, что хотите сделать светильник сами, и при это сэкономить денег и время. Об этом я вам расскажу.

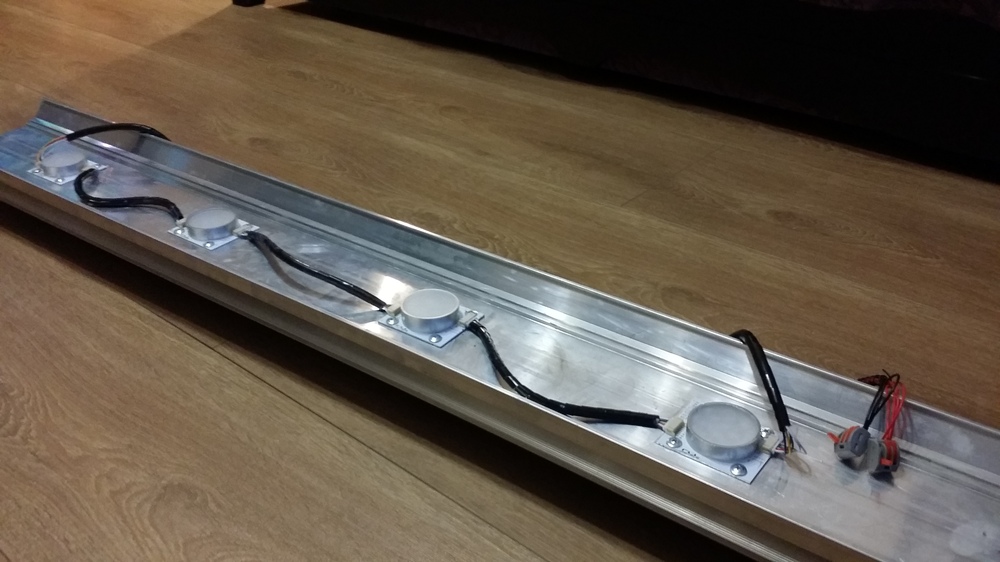

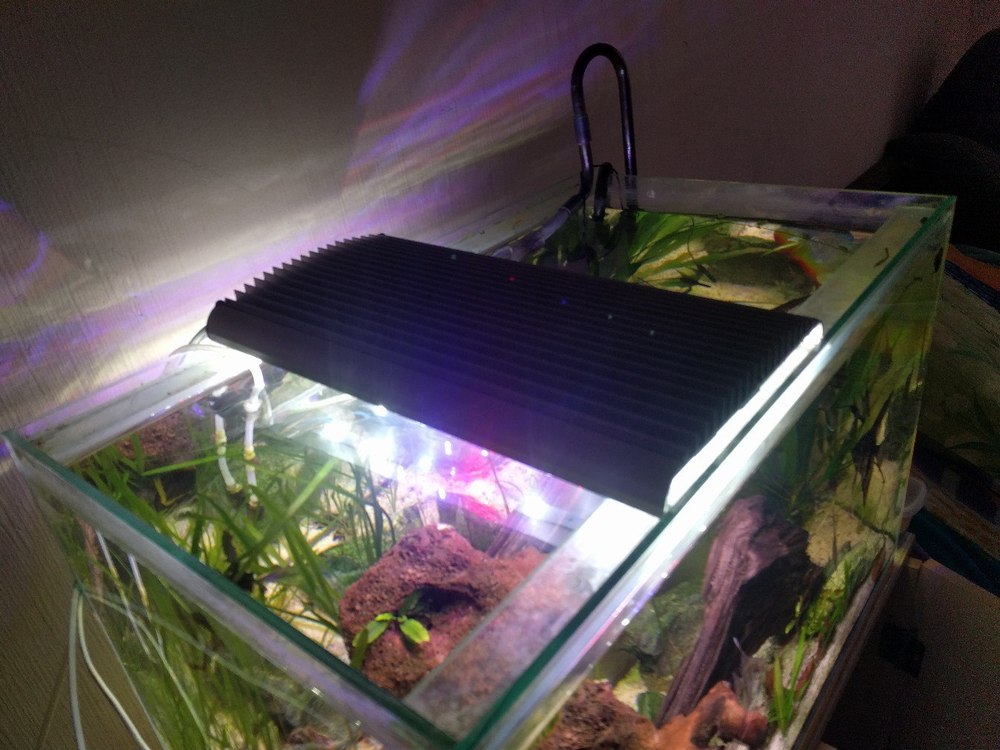

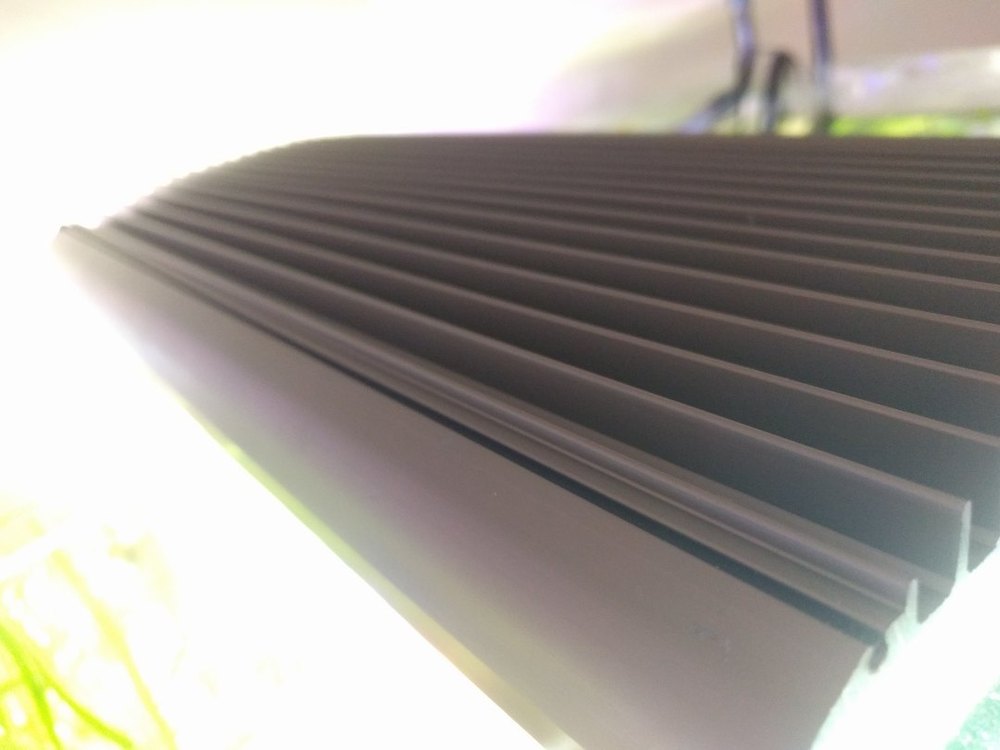

Первое что нам надо это радиатор, он же будет корпусом светильника. У меня такой вот, это отечественное производство, вы же можете поискать и китайское производство, хотя в наших я более уверен.

Как можно увидеть. у радиатора есть заглушки сбоку, с отверстием под кабель. Очень удобное решение. Итак, сразу будем подсчитывать стоимость, ведь это важно. Данный профиль мне обошелся в 2000 р вместе с заглушками из металла и с защитным стеклом (от брызг). То есть, по сути мы имеем уже готовый корпус. Систему подвеса для светильника я сделал сам, из говна и палок из того что было, а именно тросик, зажимы, и уголки. Выглядит не очень красиво, но на время пойдет. Можно заказать и какой-нибудь красивый подвес.

Итак, сколько же света нам надо? В целом если светильник расположен не очень высоко над аквариумом, достаточно 45-50 лм на литр. Один светодиод (китай) способен отдать 200 лм, поэтому подсчитаем, если у вас 100 л аквариум, то воды там где то 90 л. 90 умножаем на 45-50 выходит около 4500 лм, потом делим 4500 лм на 200 лм получается 22,5 светодиода нам нужно. Округлим в большую сторону, где то 23 светодиода.

Светодиоды.

Об этом можно спорить вечно, но скажу сразу, если вы захотели попробовать сами, то лучше закажите светодиоды с китая, просто есть вероятность что вы наиграетесь и вам надоест, или же просто поймете что паять это не ваше, и можно спокойно бросить, не будет так обидно. Стоимость китайского светодиода около 20-30 р на алиэксрессе, если хотите что-то по-надежнее то, например из недорого, то можете заказать из русских интернет магазинов.

Светодиод выглядит так:

В данном случае центр светодиода белый (это значит что скорее всего он светит синим).

Вот это светодиод светит белым, 6500 К. Именно такие можете и заказывать. На алиэкспрессе их можно найти как: " LED 3 Вт диод высокой Мощность Бусины"

Ну или если вы знаете как еще то можете поискать, вообще это грамотно называется: Мощный светодиод. Данный светодиод должен работать на токе 0.7 А, или же 700 ма.

Советую вам сразу покупать светодиод вот на такой плате, как раз потренируетесь, вам будет легче.

Видим, есть плюс и минус. Все правильно. Чтобы сделать светильник нам надо сделать гирлянду из таких светодиодов, а следовательно нужно спаять все это последовательно.

Но сначала нужно прилепить светодиод к радиатору нашему:

Это кусок радиатора используем в качестве образца, переворачиваем, и чуть чуть шлифанем неровности.

Далее берем теплопроводный клей и наносим немного на светодиод

Далее прижимаем светодиод к радиатору и круговыми движениями размазываем термоклей по площади светодиода. Получилось вот так:

Далее таким же образом лепим остальные светодиоды, даем засохнуть (несколько часов) и соединяем последовательно

Видим, что от драйвера (источника постоянного тока) два провода красный и черный (+ и -). Красный подключаем к плюсу первого светодиода, а черный подключаем к минусу последнего светодиода. Все светодиоды также спаиваем между собой, + к - и так далее.

На картинке ниже я обозначил синим кругом там где минуса, и красным там где плюс. Видим, что от минуса идем к плюсу и так далее. Если у вас на одном светодиоде подключены два кабеля и оба к плюсу, или к оба к минусу, то беда. Здесь я не стал спаивать и приклеивать светодиоды к радиатору, чтобы потом мне это не разбирать.

другие концы проводов от драйвера (обычно на драйвере обозначено как "ВХОД" или "Input" туда подключаем самую обычную вилку для самой обычной розетки 220 В.

Как же нам выбрать драйвер? Во-первых существует две характеристики, которые нам нужны, это выходной ток и выходное напряжение. С выходным током все просто, берем 0,6-0,7 а, или 600-700 ма (одно и тоже). С напряжением надо посчитать, все зависит от количества светодиодов. К примеру на драйвере написано 54-105 В. Это значит что в этих пределах все будет работать. Один светодиод кушает 3,5 В. берем 54 и делим на 3,5. Выходит 15, далее берем 105 делим на 3,5. Получается 30. Это значит что от 15 до 30 светодиодов можно использовать сразу вместе и подключить через этот драйвер. Но всегда имейте в виду что нужно оставлять запас, поэтому я больше 24-25 не стал бы подключать. Никогда не забывайте про запас. Нам не нужен драйвер, работающий на пределе, он будет перегреваться и просто перегорит.

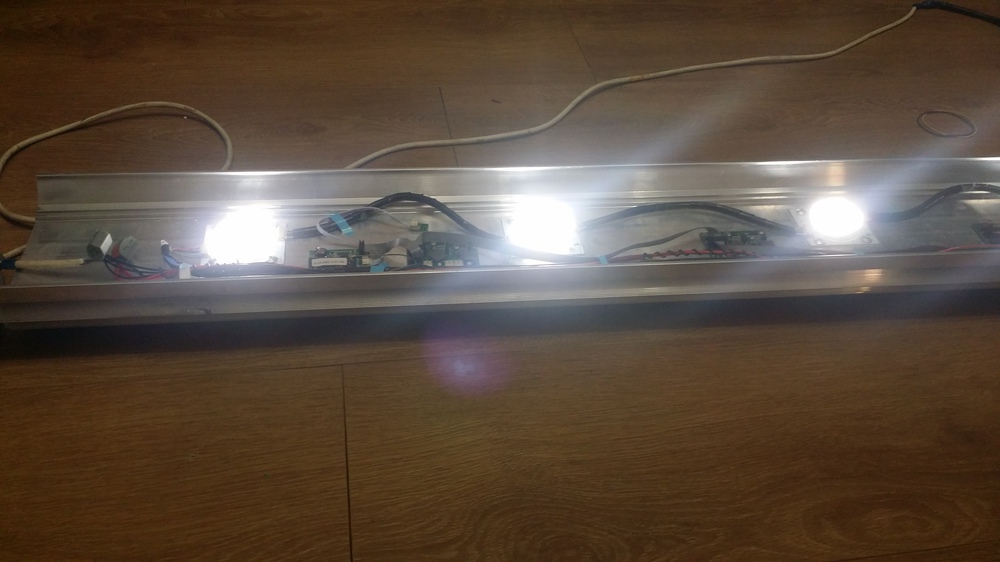

И последний момент, когда вы уже все спаяли вместе, подключили и все светится, ни в коем случае не смотрите на светодиод.

Если вдруг ваш светильник будет подвешен высоко на аквариумом, или ваш аквариум просто высокий, нужно на светодиоды напялить вот такие линзы. О том какие линзы именно нужны все рассчитывается индивидуально, но зачастую хватает линз 60 градусов.

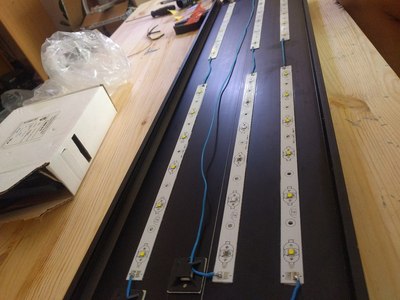

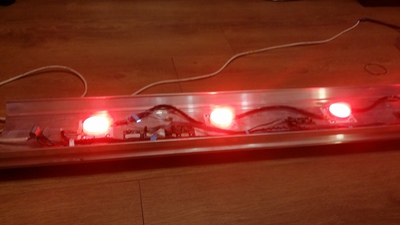

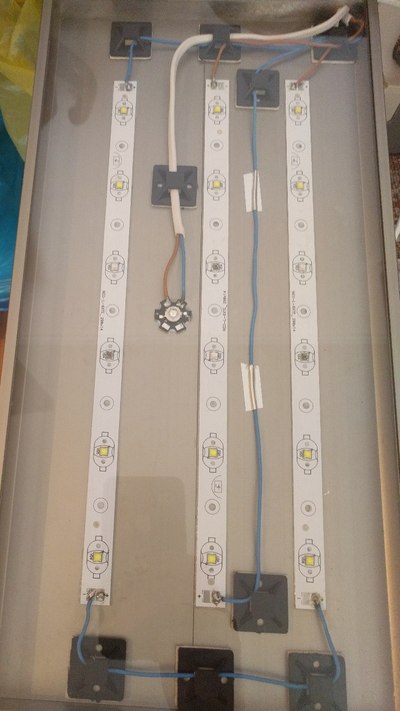

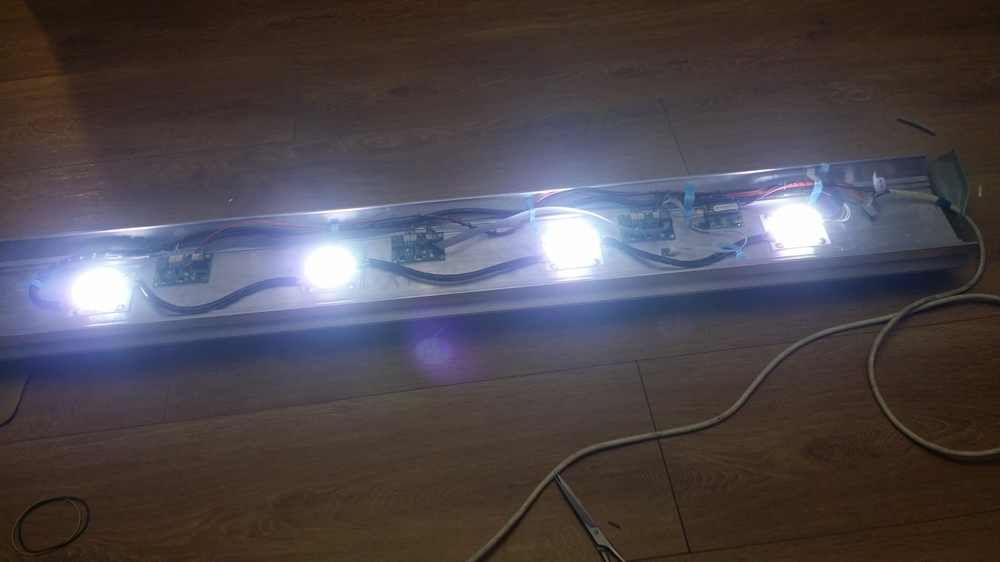

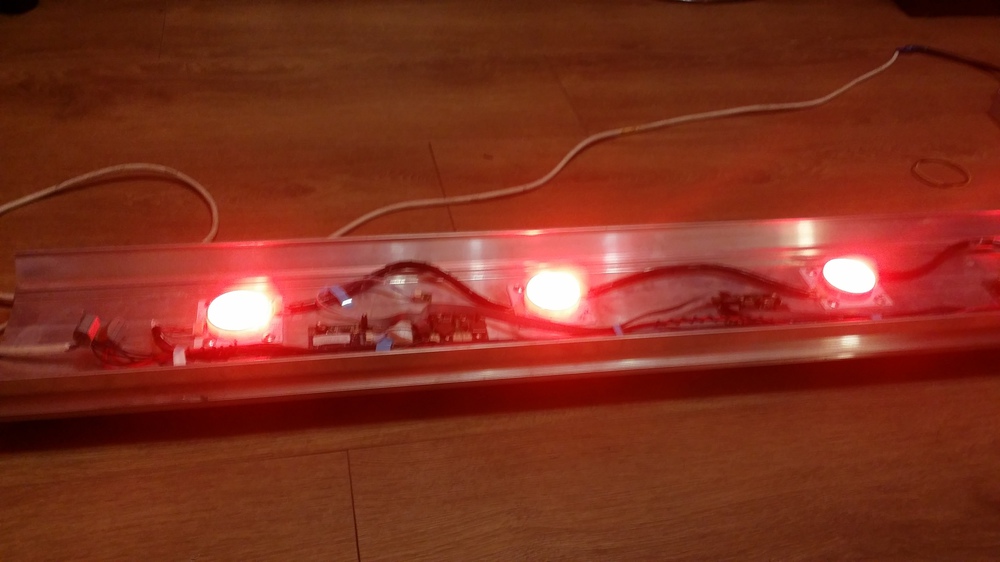

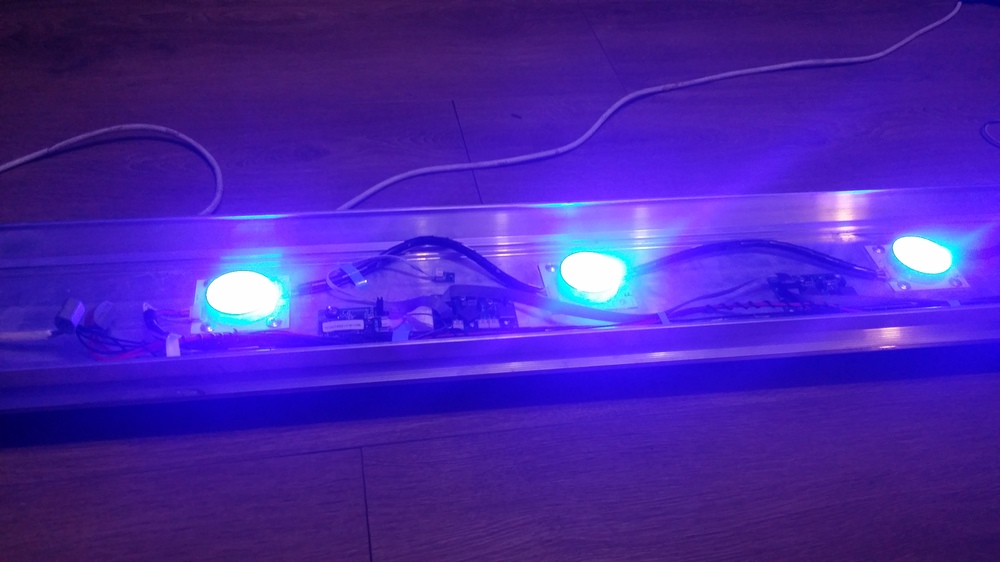

Это что касается китайских светодиодов. Если мы перейдем к фирменным, то здесь становится интереснее. Фото ниже, это маленький образец светильника, в котором установлена сборка из светодиодов фирмы Cree. Как видим сюда должны подходить всего два кабеля, все установлено на сборке и выглядит красиво. Так в чем же разница между фирменным и китайским? Есть ли разница? Есть. Во-первых при меньше энергопотреблении большая светоотдача, во-вторых большой реальный срок службы (50000 часов), в-третьих это качество, о котором не болит голова.

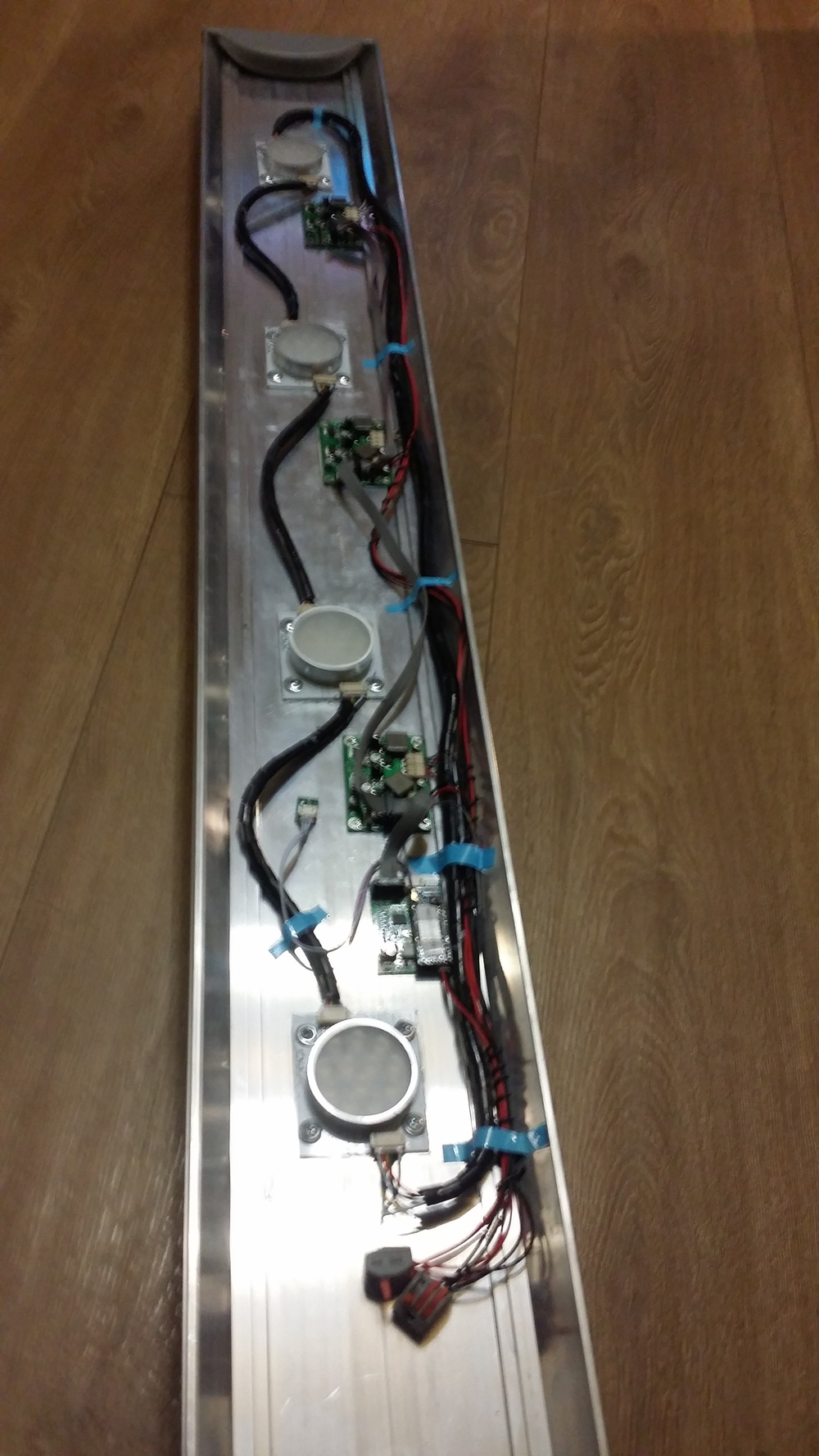

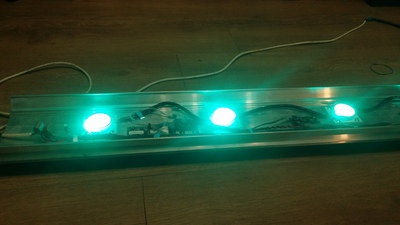

Также существует масса способов улучшить светильник, например поставить контроллер, который будет плавно включать светильник, создавая при этом эффект рассвета или заката, но это удовольствие, которое уже стоит денег, можно поставить луну, как у меня, можно сделать что угодно, лишь бы душа рада была.

На этом все, если есть вопросы пишите, может что то упустил.
