Подключение китайских геймпадов к Famicom⁠⁠

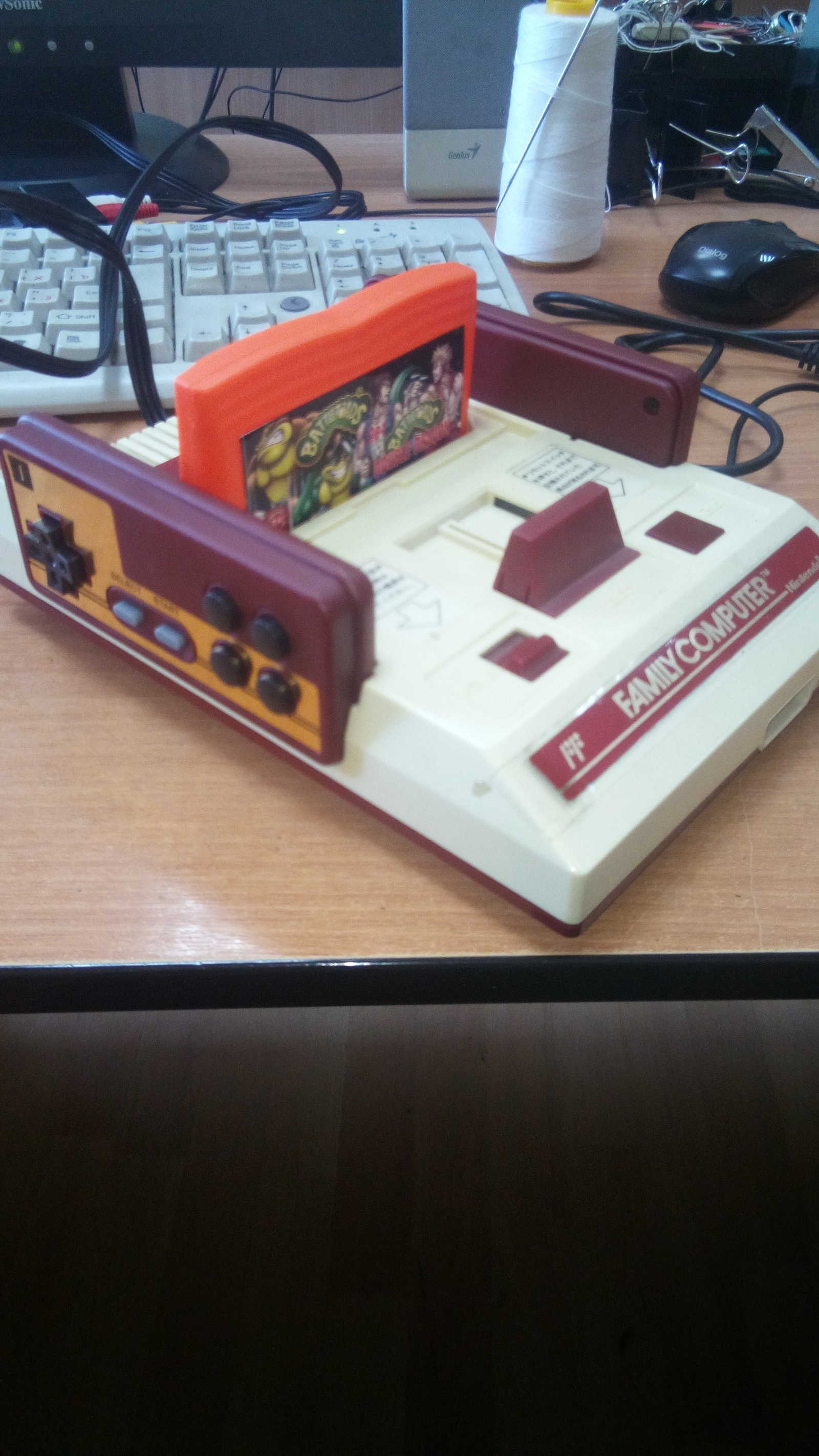

Приобрел себе на барахолке старый фамиком с уже установленным av модом. Все бы хорошо, но одна проблема в оригинальном фамике меня дико бесила – встроенные в корпус геймпады с короткими проводами, да и еще на втором джое нет селекта и старта.

Выходит, что в игры, где для подключения второго игрока требуется на втором геймпаде нажатие кнопки «старт» , поиграть не выйдет (например Battletoads & Double Dragon).В общем, в голове немедленно родилась идея того, как все это дело допилить для комфортного ностальгического гейминга.

Идея на самом деле простая как два пальца, но почему то в рунете не нашел информации подобной, поэтому и решил поделиться идеей. Суть такова – в корпус фамика вместо оригинальных геймпадов впаиваются удлиннители с материнским входом под китайские девятипиновые джойстики (ибо самые доступные и часто встречающиеся).

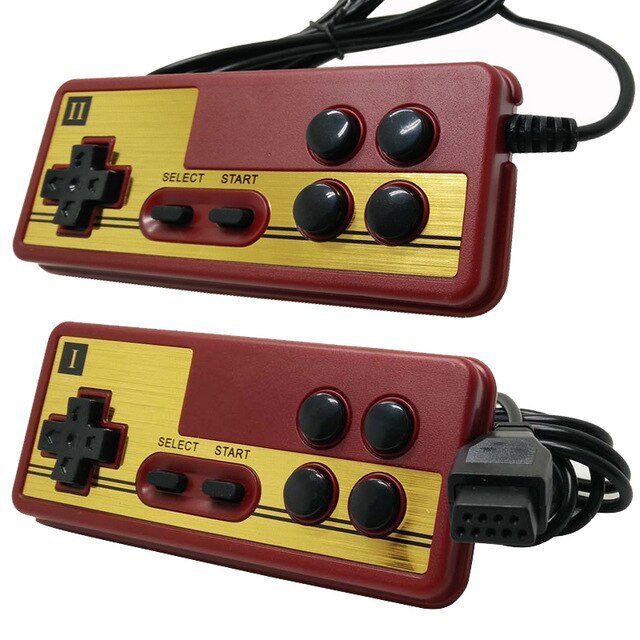

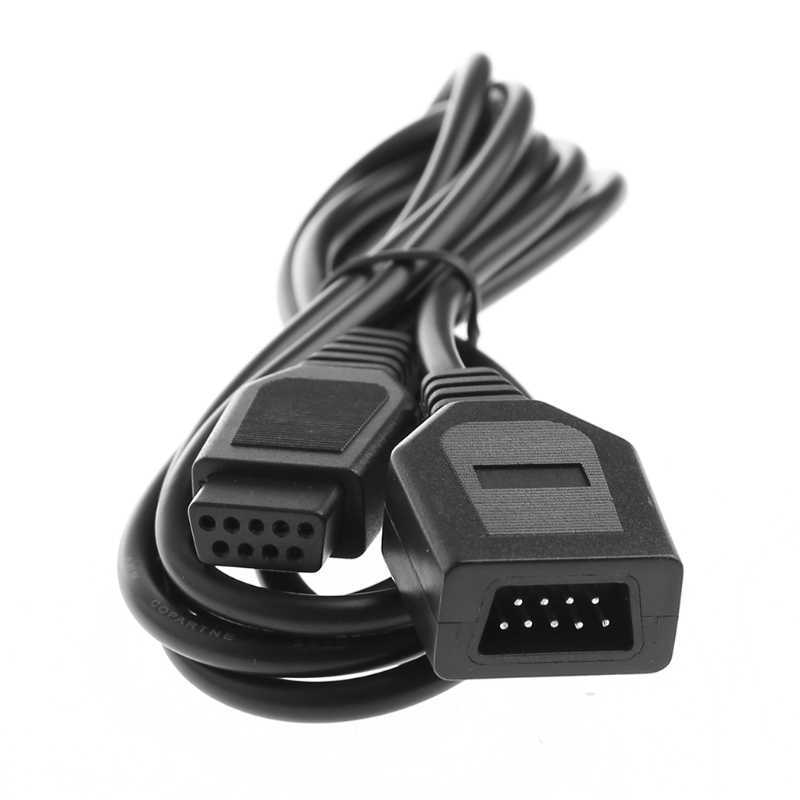

Сказано – сделано. На небезызвестном китайском сайте были заказаны два удлиннителя для Sega megadrive с 9 пиновыми материнским/отцовским выходами и геймпады по стилистике повторяющие оригинальные от Nintendo (но с турбо кнопками, а также кнопками select и start).

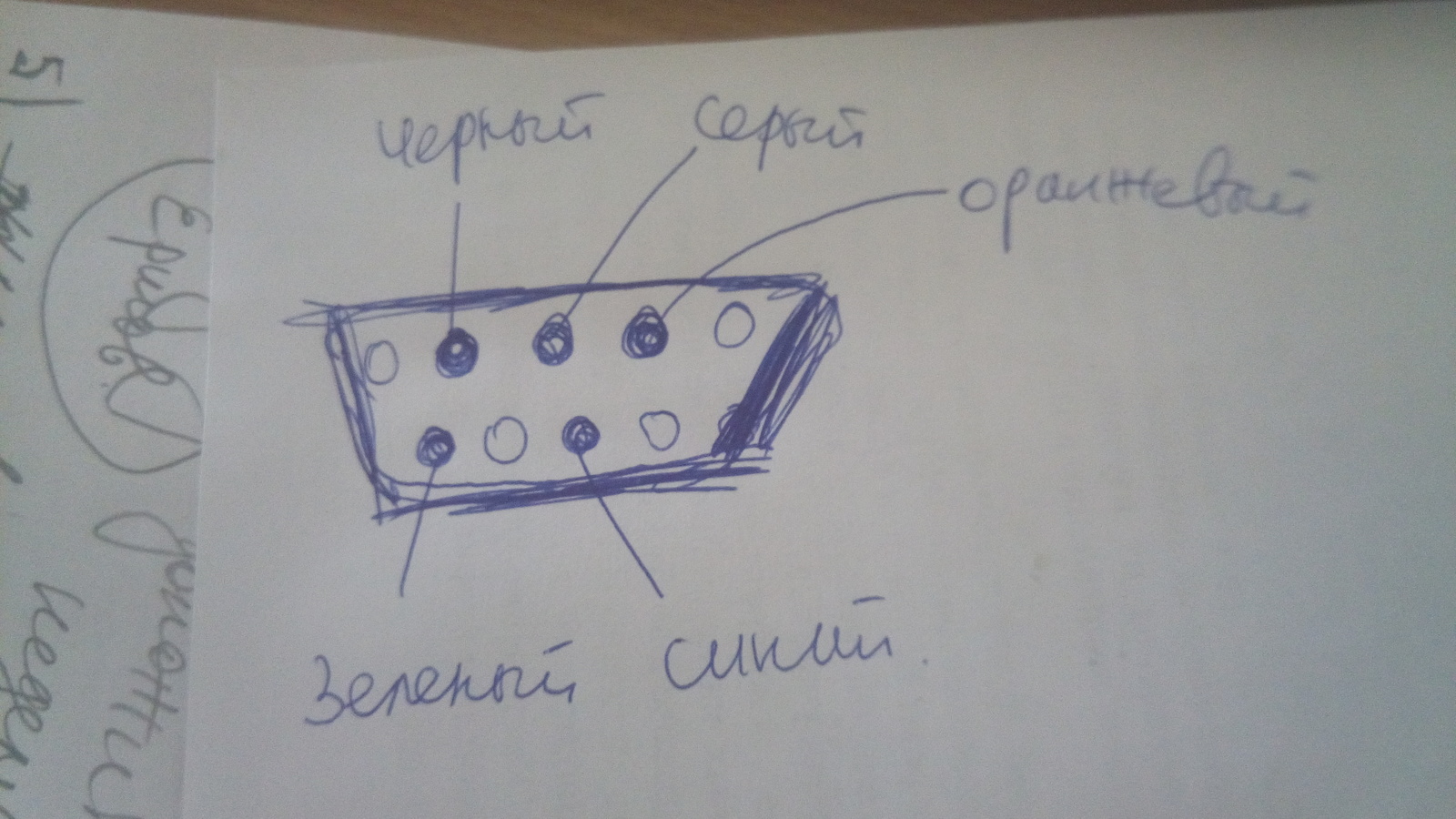

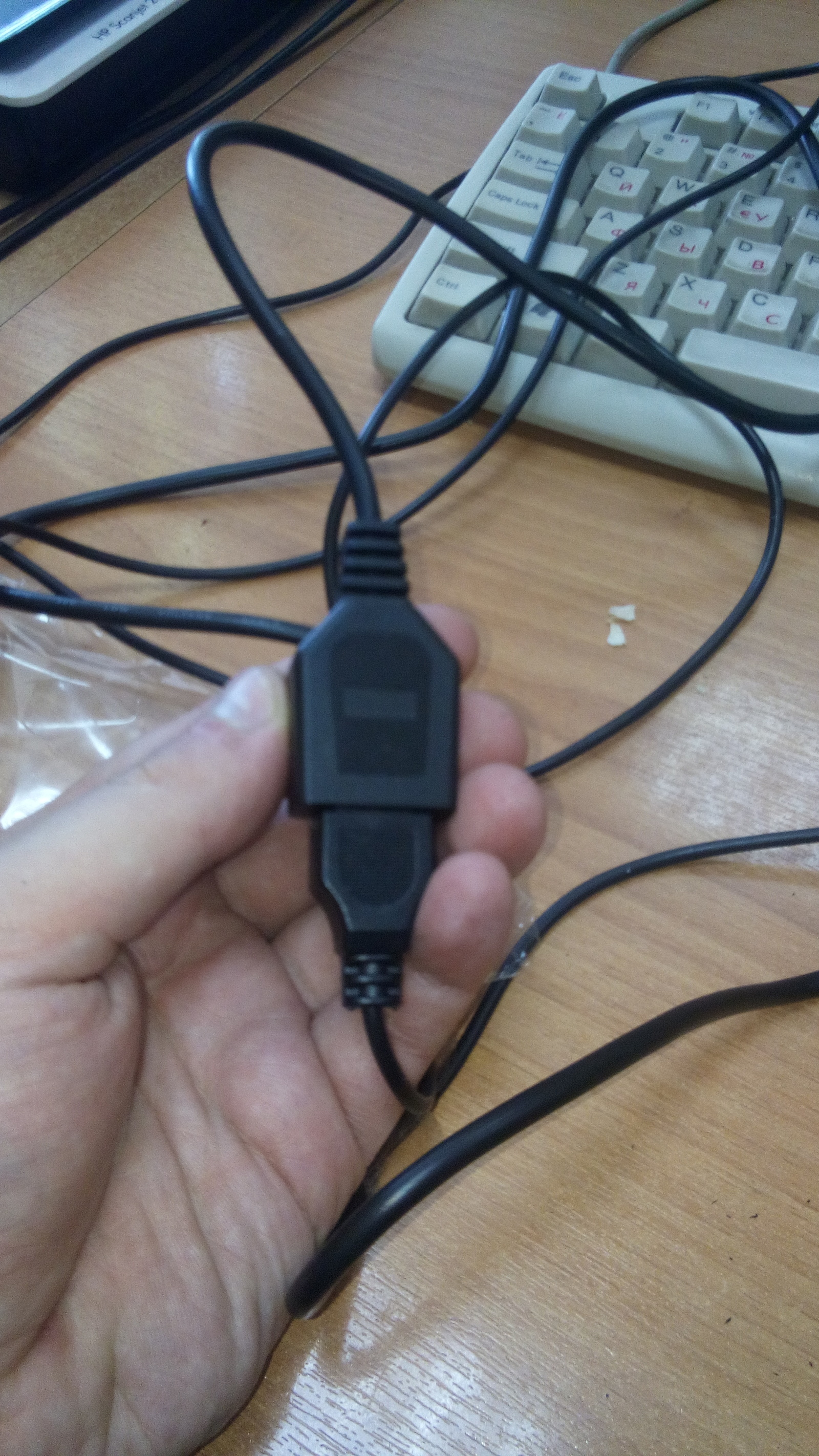

Чтобы понять, какие по цвету провода подпаяны к пинам удлиннителя, была вскрыта коробка отцовского выхода удлиннителя. Не уверен, что во всех удлиннителях те же самые цвета, но в моих экземплярах цветовая схема такая:

Внимательно рассмотрев выход китайского геймпада, было выяснено, какие 5 пинов он задействует для вывода информации. Получается, что паять нам надо будет черный, серый, оранжевый, зеленый и синий провода.

Оставалось самое сложное – выяснить распиновку геймпадов самого фамикома. На плате описания того, какую информацию выводит тот или иной провод не было, зато она нашлась на плате второго геймпада. Однако (это выяснилось позже), цвета проводов первого и второго джойстика разные, так как на втором геймпаде есть еще жила через которую передается звук микрофона. Причем, она не имеет дополнительный цвет, а как бы смещает все провода второго геймпада вбок. Например, если на первом геймпаде через белый провод идет 5v, а через красный земля, то на втором 5v и земля идут через синий и оранжевый провода соответственно. Зачем так было сделано – одному б-гу известно. Жаль, что понятно это стало после того, как провода были припаяны. Пришлось переделывать.

Как бы там ни было, получаем такую схему (слева провода консоли, справа провода удлиннителя):

1 геймпад: DATA Коричневый –черный, GND красный –синий, STROBE оранжевый –серый, CLOCK желтый – оранжевый,5V белый – зеленый.
2 геймпад:DATA красный – черный, GND оранжевый – синий, STROBE желтый – серый, CLOCK белый – оранжевый, 5V синий – зеленый.
В итоге получаем такой вот результат:
