Pocketbook 301 Plus ремонт. Часть 2.⁠⁠

Продолжение к посту https://pikabu.ru/story/pocketbook_301_plus_ne_tak_strashno_...
Вопреки первоначальному диагнозу, устройство успешно запускается и работает. Однако, после определенных тестов устройства было выяснено, что при работе от сети устройство не потребляет тока, но и не заряжает АКБ, хотя вся индикация заряда присутствует. Замена аккумулятора на новый ничего не дала. Так как заряжать АКБ напрямую нельзя, а контроллер заряда на данном устройстве имеет неизвестную маркировку (с контроллером питания он не связан), было решено доработать устройство, как завещал великий gepka. Показываю конкретно на данном устройстве. Разберем устройство:

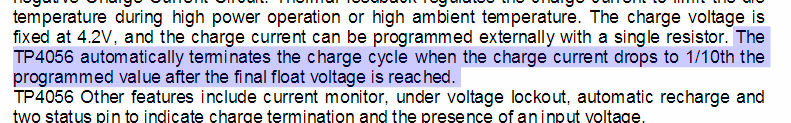

Теперь берём всеми любимый модуль заряда батарей TP4056:

Спаиваем с него USB гнездо, чтобы уменьшить габариты:

На устройстве есть пятачок свободного пространства, на котором должен был быть распаян разъем. Разработчики были предусмотрительными. Для начала устанавливаем туда платку на двусторонний скотч.

Теперь подпаиваемся к тестовым точкам около батареи. Нам понадобятся три провода. Две тестовых точки (+БАТ и ЗЕМЛЯ) находятся прямо около разъема батареи, одна точка (+ЮСБ) находится около входного разъема. Подпаиваемся к ним в соответствии с обозначениями на плате контроллера заряда.

Проверим работу контроллера на весу, дабы лишний раз не дёргать корпус устройства. Зарядка батареи пошла.

Теперь уложим всё по-колхозному и укрепим контроллер пятачками термоклея, чтобы ничего не отвалилось.

Поставил новую АКБ, которая ещё тоньше предыдущей, дабы книжонка закрывалась спокойно.

Собираем устройство.

Всё что хотел - показал, ожидаем следующих заказов.
