Починил ручку сумки ThinkTank с помощью 3D-печати
3D-принтеры упрощают жизнь: с навыками 3D-моделирования можно чинить вещи и продлевать им срок службы. Расскажу на недавнем примере — ручка от сумки ThinkTank.

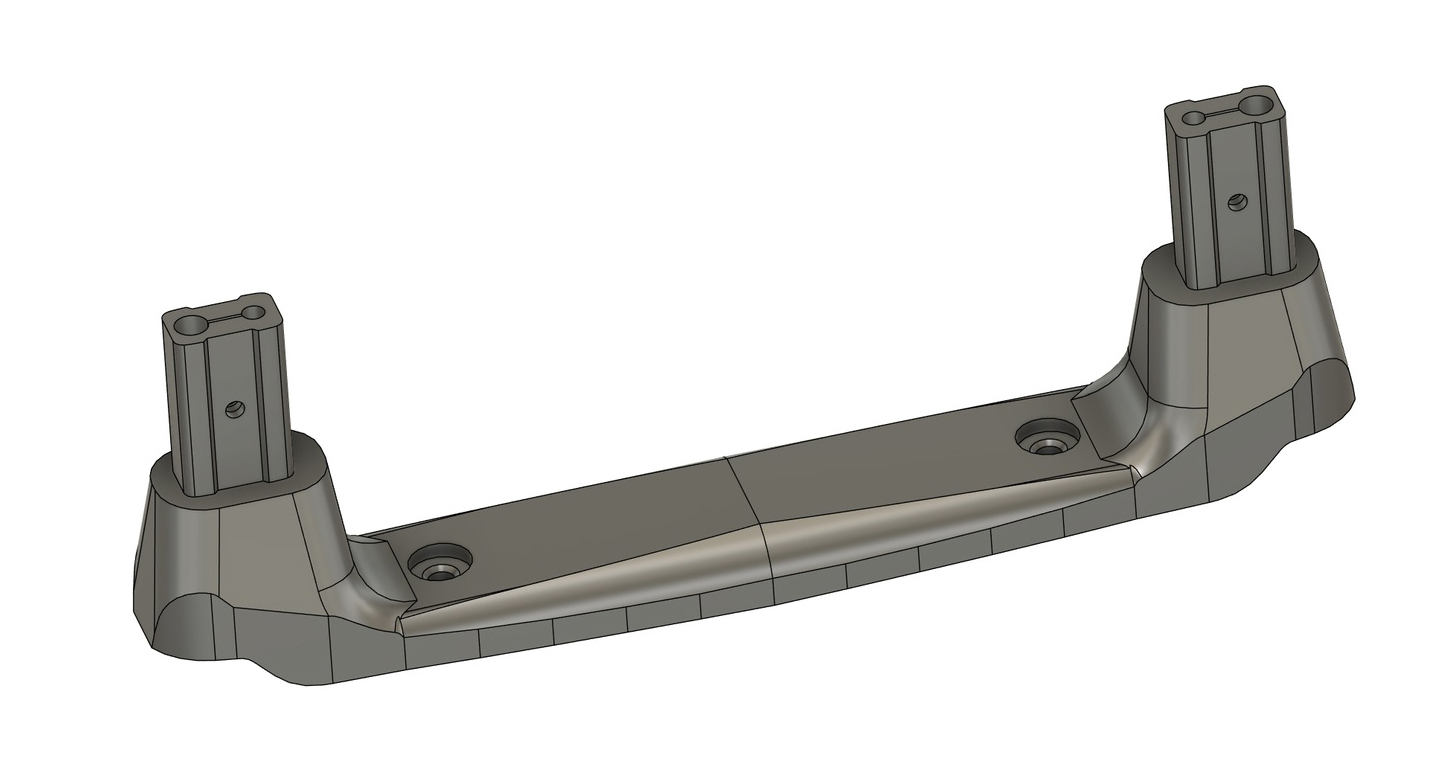

3D модель половины ручки после всех доработок
Недавно написал друг, говорит что без сумки, как без рук. Сумка как новая, а вот с ручкой надо что-то сделать. На вид задача простая - перепечатать полручки и заменить тонкие палочки (кажется, стекловолокно) на металлические шпильки.

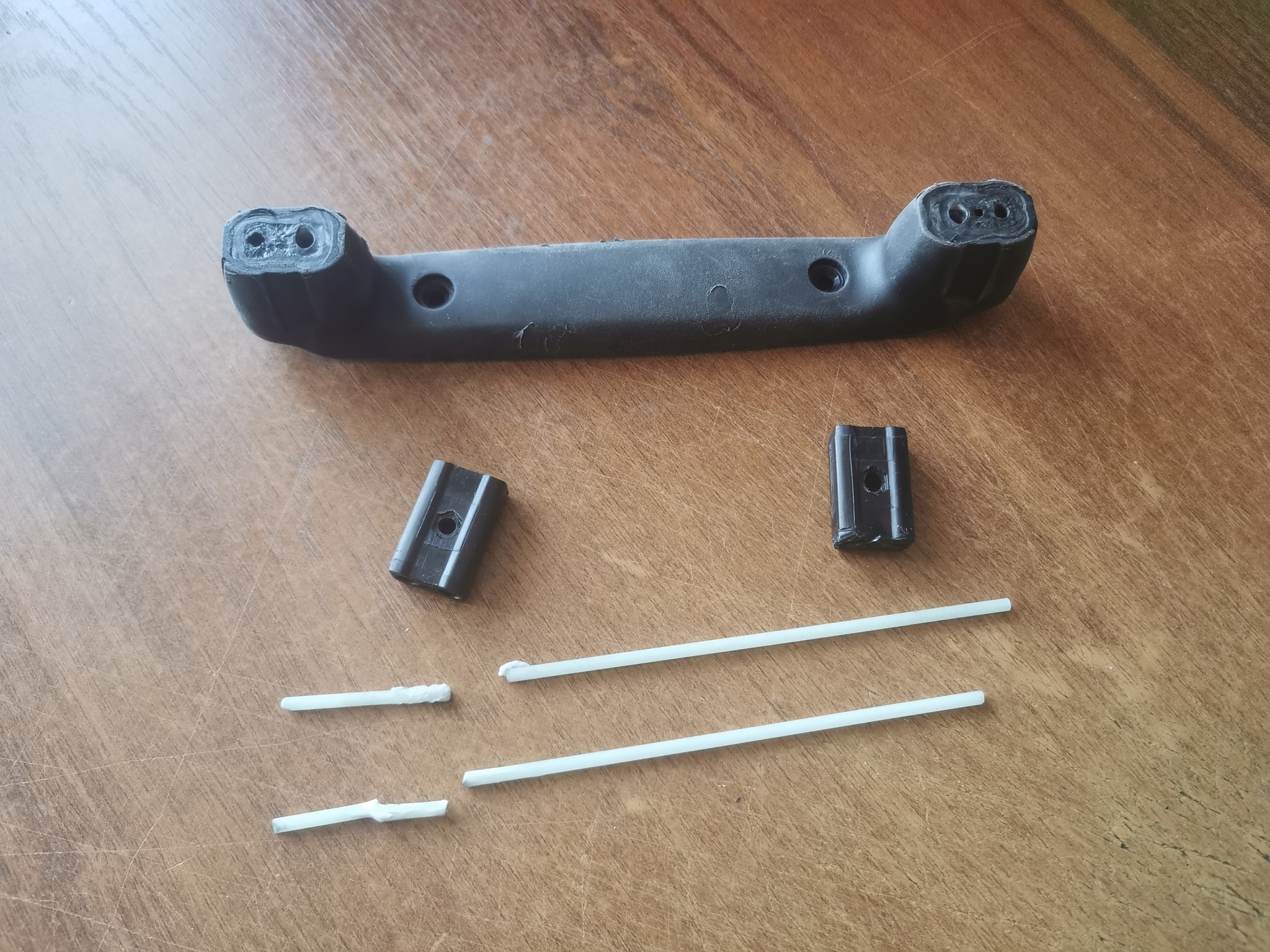

Детали под замену

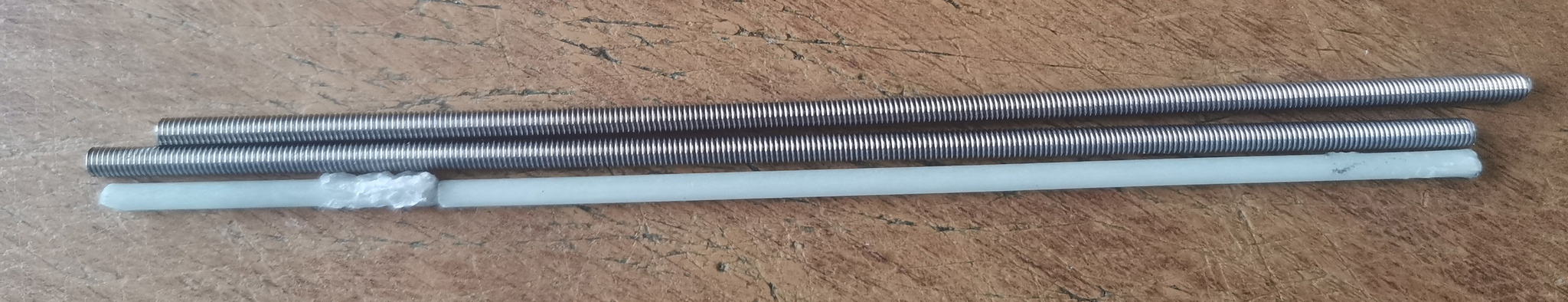

Отпилил шпильки по длине сломанных палочек
Когда начал проектировать, уперся в скругленные дизайнерские формы, выемки и т.д. Я больше по техническим угловатым штукам, так что времени ушло больше, чем планировал.
Записал небольшой таймлапс проектирования основной 3D-модели. Потом скруглил углы и добавил новые прямоугольные крепежи - это осталось за кадром. У меня широкий экран, поэтому пришлось обрезать картинку из-за правил загрузки видео пикабу.

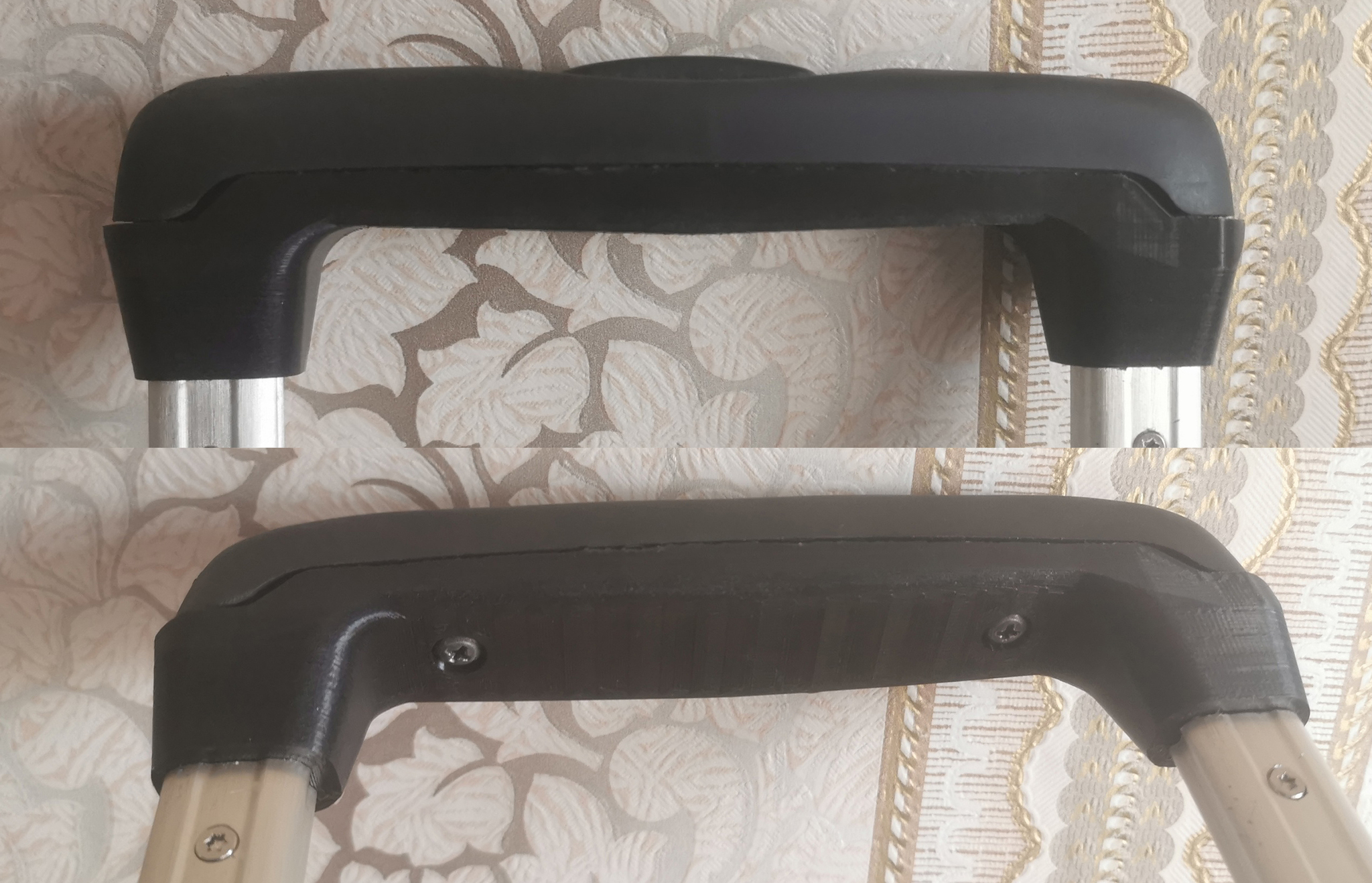

За ночь деталь отпечаталась, и после небольшой доработки напильником всё собралось. Конечно, в точности повторить дизайнерский оригинал не удалось, но главное всё держится и работает. Друг остался доволен.
Кстати, по бокам ручка крепится на саморезы М2.5*35, которых нигде не нашел, так что всё держится только на центральных больших саморезах.
3D модель уже улучшил, вдруг еще пригодится.

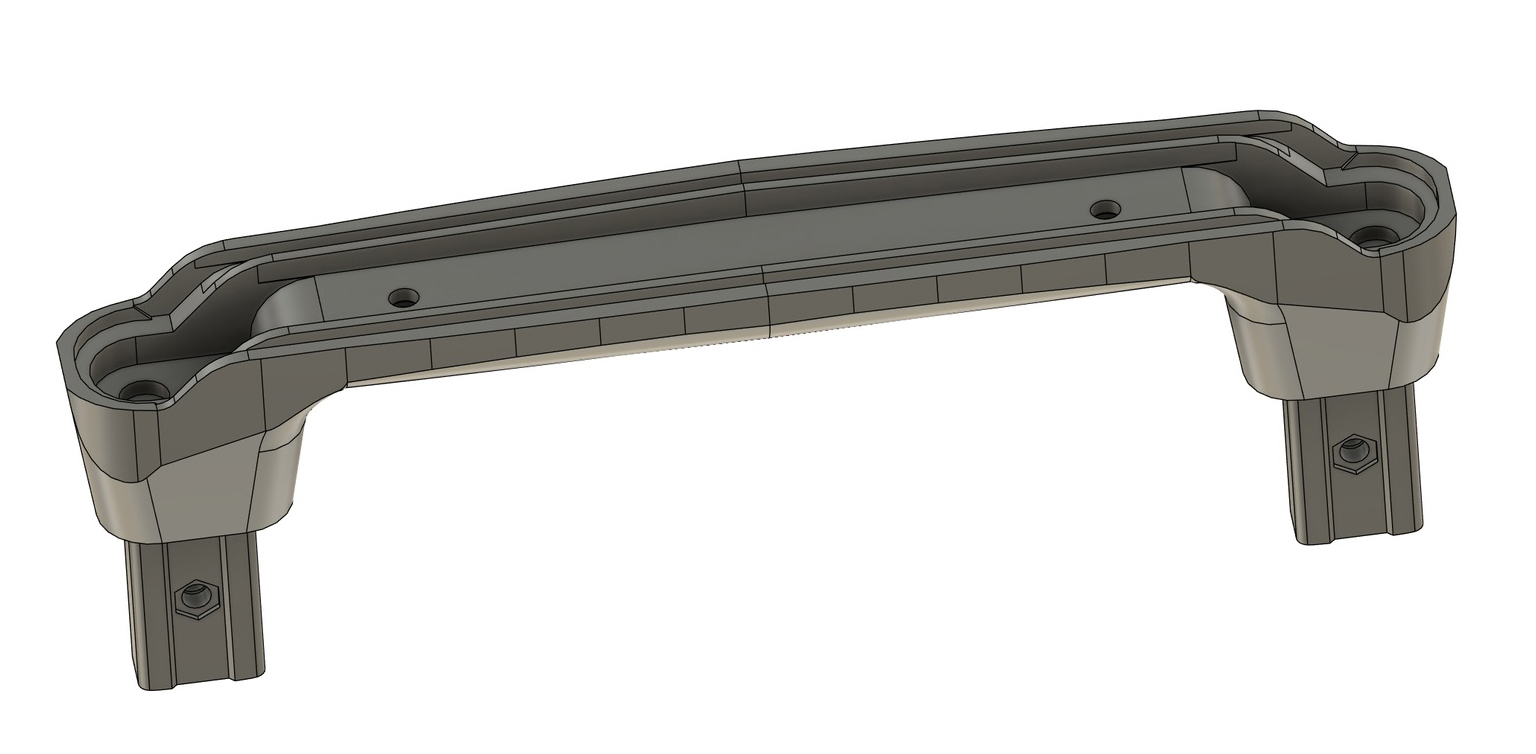

Итоговая 3D модель с другой стороны =)
Кто еще что нибудь чинит с помощью 3D-печати?
