Пиксели от пикселей недалеко отваливаются // Google Pixel 5A⁠⁠

Приветствую всех ремонтёров и не только :)

Собрал, в общем, на своём столе «каре» из пикселей-невключаек. Сыграем?)

Прислал мне их подписчик с Москвы. Вся четверка с разной симптоматикой, один от зарядки кушает 0.10 ампер, другой 0.20, остальные по 0.50. О чем это говорит? Да ни о чем:)
Это всё не важно, потому что проблема на них одинакова и известна как со знаменитым Poco X3 Pro. Как говорят опытные мастера:

Видишь Pixel 5A — катай проц

А потому что другое в них редко ломается, максимум что можно с ним сделать большего — разбить/утопить. Или спалить автозарядкой из фикспрайса 🙃

Погнали, короче говоря. AAAAND OPEN! (читать голосом Железяки с Borderlands):

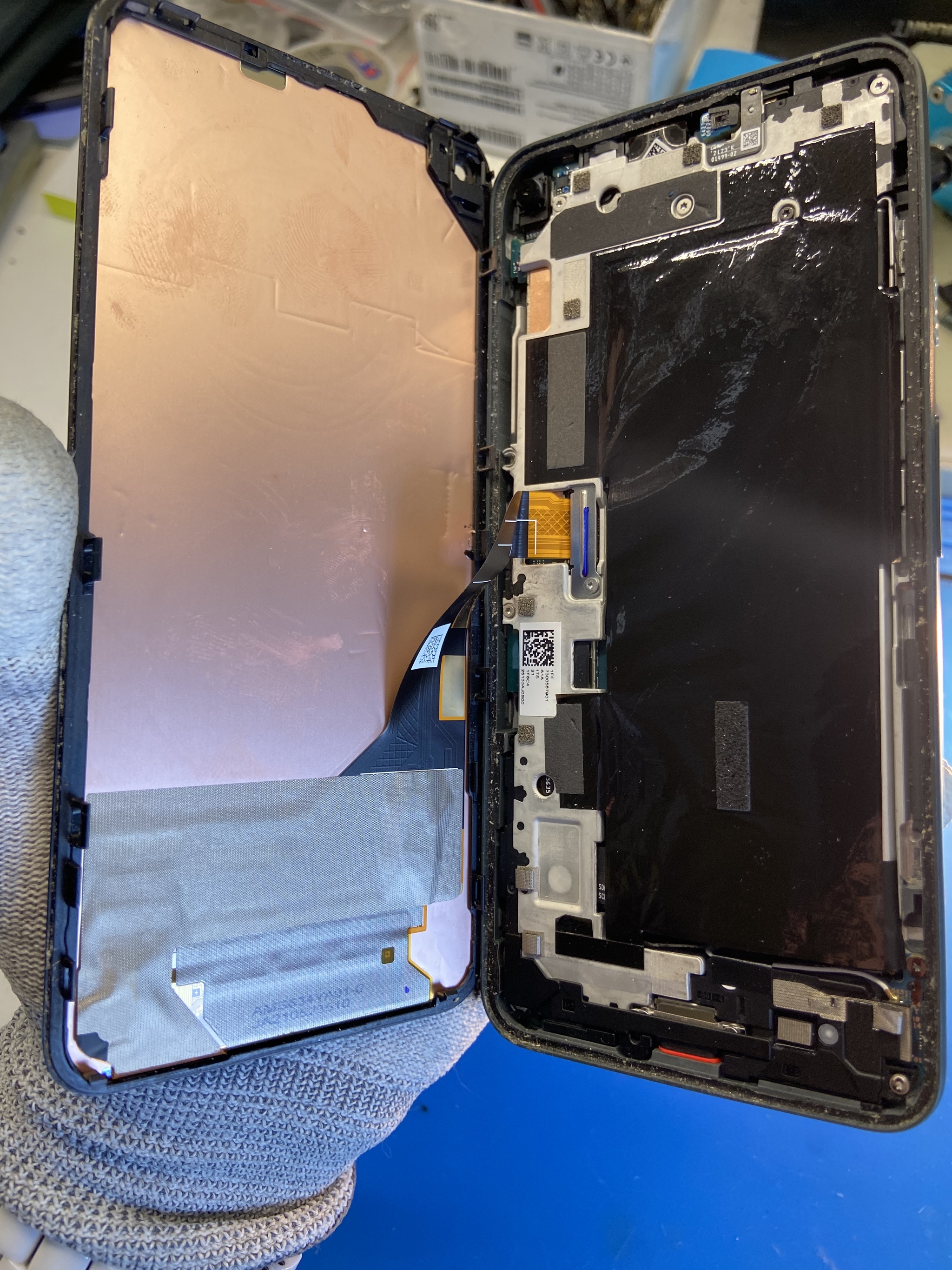

Разборка чем-то напоминает яблочный аппарат, разве что двух винтов снизу нет. Погреть и отклеить модуль вместе с рамкой. Все винты внутри — шестилучевая звезда Torx T4. Достаём доску и снимаем первую часть верхней защитной железки на защелках:

Видим виновника торжества. Дальше варианта два, либо аккуратно отрезать кусочек мешающей железки над процом, либо полностью снять защитный экран. Полностью снимать мне его не сильно хочется, т.к. в верхней части расположился вайфай со всем своим антенным трактом и фильтрами (а также с кучей внутренних припаяных перегородок защитного экрана), поэтому аккуратно отрезаем железку и чистим компаунд вокруг проца:

А затем и дёргаем его с доски:)

Атдущи пропаиваем посадочное место свинцовосодержащим припоем, затем собираем разбавленный припой оплёткой, пока плата ещё тёплая. С процом делаем примерно то же самое, но потом ещё и накатываем на него новые шары. Теперь осталось лишь всадить его обратно:)

Сажаем:

Проверяем на признаки жизни, убеждаемся что телефон ожил.
Теперь нужно положить на проц и память по термопрокладке, защелкнуть обратно экранку и собрать аппарат. А также кладем прокладку между защитным экраном и металлической корпусной пластиной:

Повторяем все вышеперечисленное ещё три раза…

Пожалуйста, ребят, кататель всё может 😂
Первый отличается от остальных, т.к. начал ругаться на невозможность прогрузить boot и не желал загружаться. Пришлось его немножко прошить. Вся четверка на разблокированных загрузчиках, на всех стояла Lineage OS, на первый я накатил Pixel Experience. А так, в целом, четыре пикселя из четырех :)

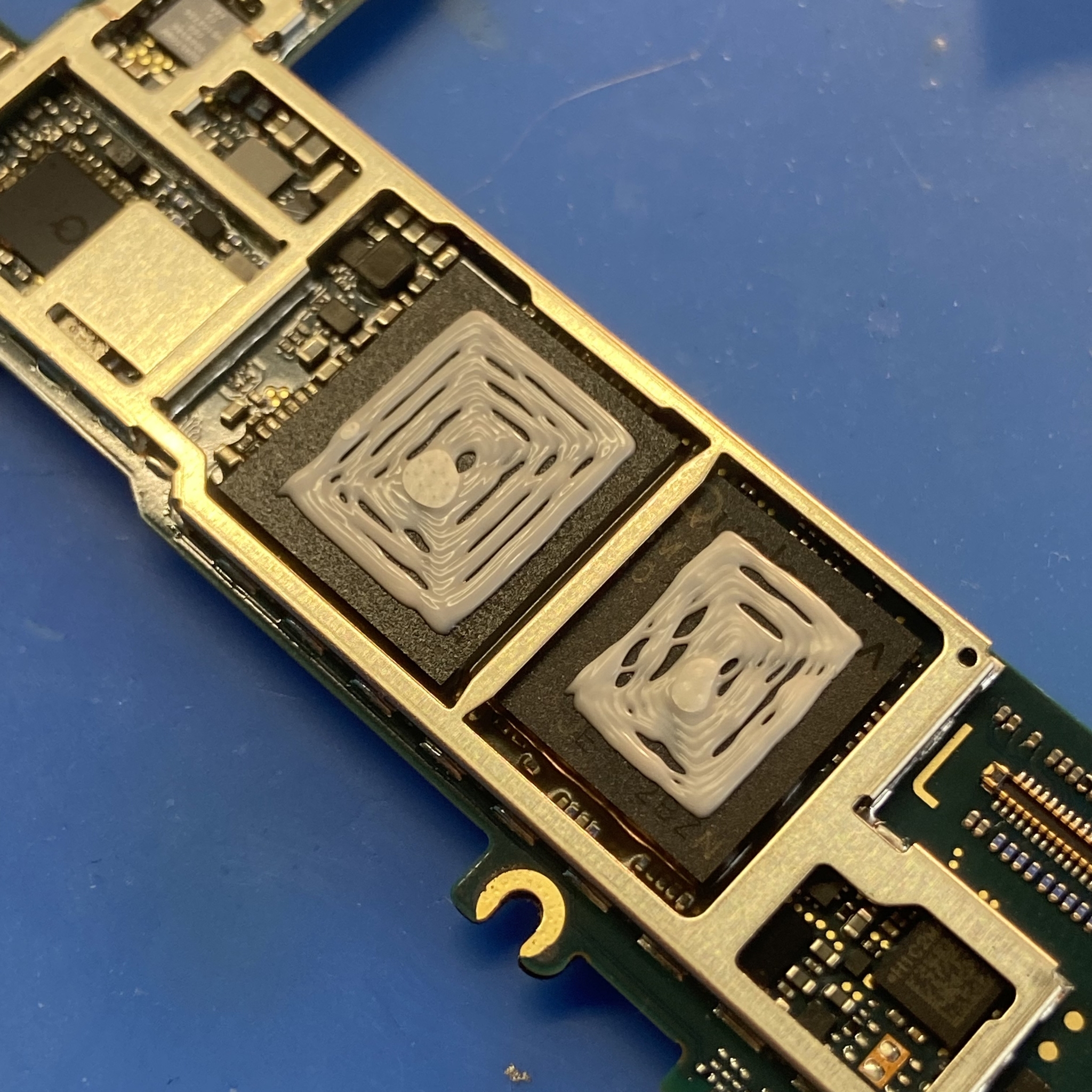

И ещё забавный «пиксель момент», на одном из четырёх заводские термопрокладки выглядели как-то весьма печально:

Шикарное пятно контакта — около 2-3мм, не правда ли? Не удивлюсь, если этот аппарат первым из всех отключился 😂
