Переклейка стекла Nokia 8

Приветствую, господа читатели!
Сегодня на замене стекла Nokia 8.

Переклейка стекла Nokia 8 Ремонт техники, Замена стекла, Полтава, Сервисный центр, Дисплей, Длиннопост

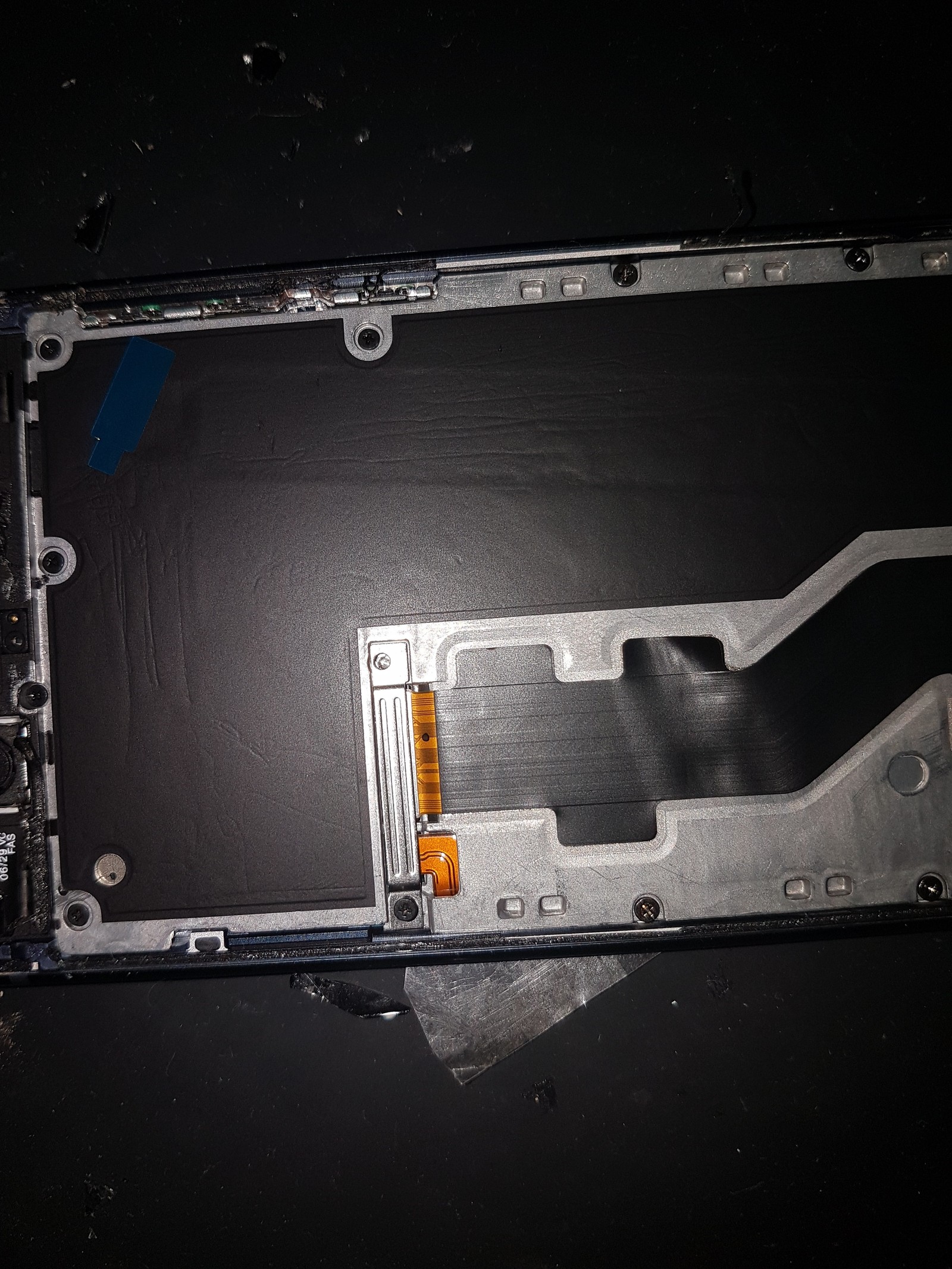

Разбирается он через модуль. По этому отбираем все кусочки чтобы завести пленку пол подсветку и срезать герметик.
К раме преклеен не на скотч, а на герметик. На нагрев не особо не ведётся как и на спирт.
Враделец ещё и залил суперклеем чтоб не крошился.

Переклейка стекла Nokia 8 Ремонт техники, Замена стекла, Полтава, Сервисный центр, Дисплей, Длиннопост

Выкручиваем два винта. И отключаем дисплей и платы.
Они разной длины. Путать не стоит.

Переклейка стекла Nokia 8 Ремонт техники, Замена стекла, Полтава, Сервисный центр, Дисплей, Длиннопост

Как обычно срезаем стекло.
Но тут все пошло не по плану и я попал под поляризатор.
Но это не страшно. Ведь подойдёт от iPhone 6 plus. Только отрезать лишнее.
Этот момент я не снял. Но тут все как обычно.

Переклейка стекла Nokia 8 Ремонт техники, Замена стекла, Полтава, Сервисный центр, Дисплей, Длиннопост

Клеим OCA-пленку на стекло и прикладываем к дисплею.
Центруем по раме.

Переклейка стекла Nokia 8 Ремонт техники, Замена стекла, Полтава, Сервисный центр, Дисплей, Длиннопост

И отправляем в аппарат для прессования и удаления пузырей.

Переклейка стекла Nokia 8 Ремонт техники, Замена стекла, Полтава, Сервисный центр, Дисплей, Длиннопост

Через пять минут все готово.
Пузырей нет.

Переклейка стекла Nokia 8 Ремонт техники, Замена стекла, Полтава, Сервисный центр, Дисплей, Длиннопост

Ну и для сравнения

Переклейка стекла Nokia 8 Ремонт техники, Замена стекла, Полтава, Сервисный центр, Дисплей, Длиннопост
