Печать с максимальным качеством⁠⁠

Модификация стола, замена всех силовых проводов, замена блока питания, оптический концевик по оси Z с цивильной регулировкой, распечатаны нормальные крепления ремней(пока не установил, жду кое какие детальки из поднебесной). И много мелких улучшений.

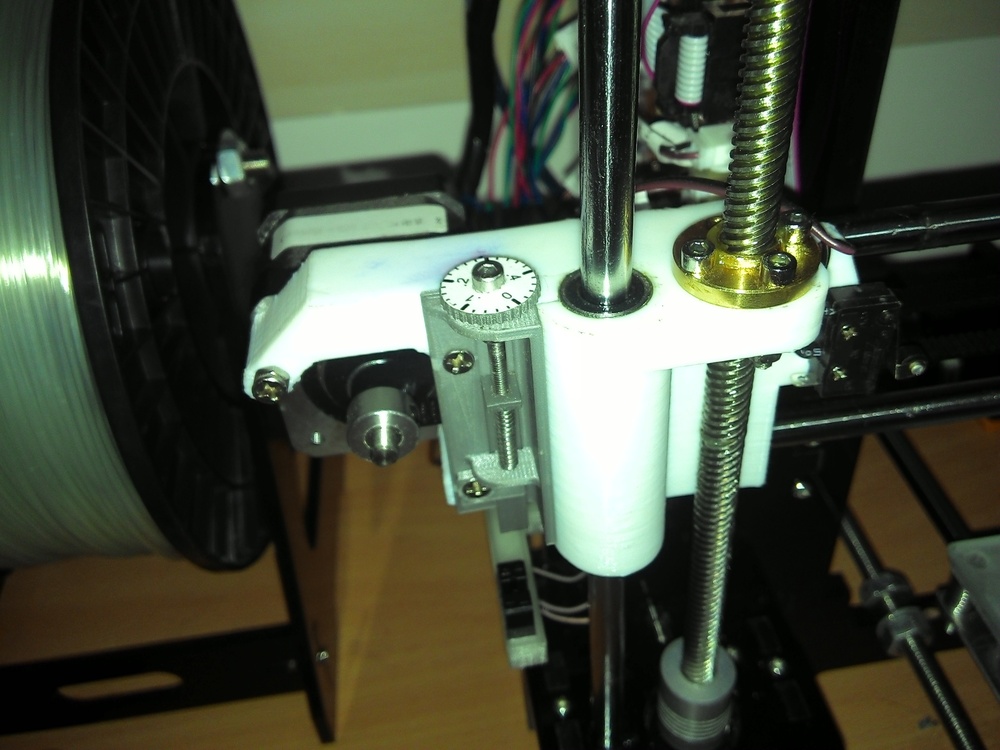

На фото механизм регулировки высоты. Одно деление = 20 микрон.

Пермь.

А что можно ожидать от самого дешевого китайского принтера?

Пройдусь по порядку:

1. Кривой стол. Кривизна достигает 0.4мм. Мне его так и не удалось нормально выпрямить, положил сверху стекло;

2. Слабые провода + китайский БП(который сдох у меня через неделю) = стол не может нагрется выше 80С, а для ABS надо минимум 100-120С;

3. Натяжка ремней, верней ее отсутствие;

4. Из-за кривого крепления ремней, они не параллельны направляющим, как следствие - искажение геометрии;

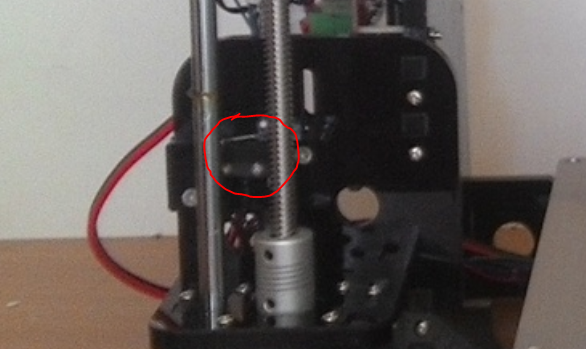

5. Механические концевики - сразу в топку, как минимум по оси Z. Разброс у них +-0.5мм;

6. Рама из акрила! Ее раскачивает будь здоров. Как следствие - сильное искажение геометрии на углах;

7. Линейные подшипники - у всех люфт порядка 0.5мм;

8. Контроллер не поддерживает второго экструдера;

9. Очень хреново продуманное меню;

Еще примерно столько же мелких косяков. И если все это исправить, то от этого принтера у нас останется только шаговики да ходовые винты.

Сохраняет нормально. Для особо точных деталей выставляю максимальную детализацию, по умолчанию стоит 0.1мм, что иногда не хватает. А вот слайсеры иногда сильно косячат при нарезании модели на слои.

Спасибо

Извиняй, я сейчас под другим юзернеймом сижу (@kubatur), поэтому долго не отвечал.

Я делал из обычной оптопары, первая которая нашлась у нас в магазине. Позже заказал оптопары на алике по типу таких: https://ru.aliexpress.com/item/3D-Printer-Parts-Opto-optical... уже пришли но пока не до них.

Крепеж распечатывал на самом принтере. С подключением есть один косячек, оптопара выдает инвертированный сигнал, поэтому есть два варианта срастить ее с нашим принтером: электрический(инвертировать сигнал транзистором или микросхемой) или программный(поправить прошивку), т.к. мне ближе паяльник я сделал это электрическим путем.

Механических более точных не встречал, есть еще индуктивные, но они здоровые и дорогие.

Если осилишь крепление оптопары, помогу с подключением (могу конечно дать файлы крепежа, но там тебе все равно придется одну деталь переделывать под свою оптопару)

Боюсь мой нынешний принтер не возьмет такое качество, кроме того очень много тонких и длинных деталей, либо нужен экструдер с двумя соплами, либо печатать по частям, а потом клеить.

В данный момент я собираю принтер классом повыше на стальной раме + всякие плюшки типо двойного экструдера. Планирую собрать его к середине лета, так что если сроки не поджимают, то могу попробовать)

А что конкретно нужно печатать? Желательно пару фото, чтобы понять какое качество требуется.

Восстановление блока кнопок стеклоподъемника на коризме. Клиент сказал что новый стоит в районе 15к, б.у. - 7к

У меня тоже присутствует пункт acceleration в мнею, только он нихрена не работает, пробовал ставить разные значения, но все равно синусоида вылазит даже на 25мм/с.

От синусоиды избавился уменьшив значения акселерации в настройках принтера

Вот эта крутая опция, колись как ты это сделал. Я просто много изучал этот вопрос и пришел к выводу, что ни где не регулируется.

В принтер идет G-код, в котором грубо говоря последовательность координат и скорость перемещения до них, как пример: следовать из точки {0,0,0} до точки {0,0,5} со скоростью 50мм/c, что принтер и делает. Даже если в прошивке есть такая опция, то как она обеспечивает синхронность движений по всем осям? Ведь синхронность задается на этапе построения G-кода. Единственный вариант как я считал, такое может провернуть слайсер на этапе построения G-кода, но я перерыл все существующие слайсеры, но так и не нашел эту заветную опцию.

Спасибо за статейку, теперь я знаю что даже от моего пепелаца можно добиться большего! Пиши еще с меня подписка =)

Писать пока особо не очем. Игрушку эту я покупал ради экспериментов и для печати хитрых деталей для построения нормального принтера. (парадокс: покупаем китайский принтер, что-бы напечатать на нем детали для нормального принтера)

В данный момент в свободное время занимаюсь разработкой нормального ПО(с блекджеком и красавицами) т.к. по секрету скажу что все ПО которое есть в свободном доступе не раскрывает даже 20% возможностей аппаратной состовляющей(т.е. самого принтера).

С начала да, но это неудобно. Потом приклеил на малярный скотч по периметру.

Залог хорошего качества - правильно нанесенный(и хорошо прилипший) первый слой. Соответственно нужна идеальная калибровка оси Z и идеально ровный стол. Так что выкидывай механический датчик на "Z", ставь оптический и если сварганишь регулировку как у меня(на фото), то калибровка ноля по "Z" упростится в мильён раз. Выровнять стол легко можно стеклом, я заказал в обычной стеклорезке. Правда у стекла есть один минус - стол прогревается раза 2-3 дольше.

Еще хочу сказать про жесткость рамы. Чем она жесче, тем более четкие углы, на слабой раме углы больше напоминают синусоиду. Но слабой раме можно избавиться от этого эффекта - уменьшить скорость до минимума - 10-15мм/с.

Там все очень сильно зависит от того как ляжет первый слой. Вот представь обычная толщина слоя 0.2мм, а у этих китайских концевиков разброс +-0.5мм. Т.е. в половине случаев первый слой тупо не прилипнет к столу, а во второй половине сопло тупо упрется в стол! Я долго пытался настроить нужную высоту, а именно в этом принтере она настраивается очень через жопу. И всегда происходила магия. То высоко, то сопло скребет стол. Через несколько дней вычислил засранца!

Также еще советую вырезать стекло на столик, я заказал в обычной стеклорезке, размеры 220 х 220 х 4. Т.к. стол в 99% тоже кривой -> опять геморой с прилипанием первого слоя.

Перво-наперво рекомендую поставить оптический концевик по оси Z, желательно с регулировкой, как у меня. Иначе много гемора хапнеш. И объязательно смаж все направляйки, подшипники и ходовые винты. Хорошо подходит обычный вазелин.

Я считаю что этот принтер покупается только для того, чтобы на нем распечатать хитровыебанные детали/крепления для сборки нормального принтера. Покупал я его именно для этой цели. Пока идут некоторые недостающие детальки из поднебесной, продумываю конструкцию рамы из железной квадратной трубы, думаю 25 х 25 х 2мм будет в самый раз, и запас по прочности хороший, можно даже фрезу воткнуть и дерево либо другие мягкие материалы фрезеровать.

Электроника там тоже не ахти. БП сгорел через неделю, контроллер тоже не ахти, лучше взять RAMPS + Arduino. Провода - тонкий китай-малай. Вот и остается из всей электроники только шаговики.
