Оживление клона ZX Spectrum. Веста ИК-31. Серия четверная⁠⁠

В сегодняшней серии будем устанавливать VGA мод.

Небольшой дисклеймер: долго думал, как поступить врезать новый соединитель и сохранить штатный RGB выход или VGA впихнуть вместо RGB и немного сохранить аутентичность внешнего вида. В итоге остановился на втором варианте. Следует предупредить, что дальше будет хоть и обратимое, но вмешательство в стоковую плату, поэтому слабонервным просьба не смотреть:)

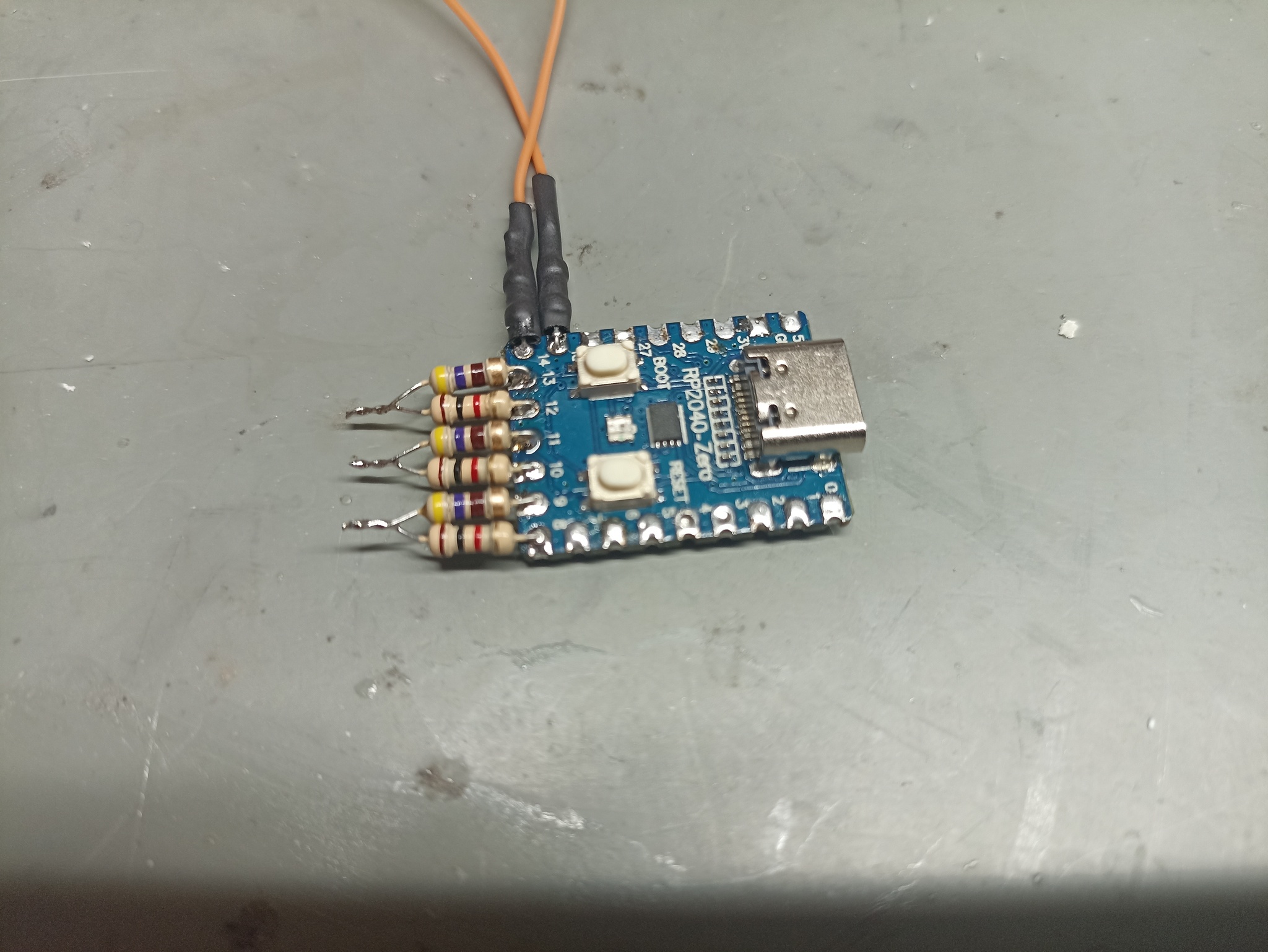

RGB to VGA сделан по проверенной схеме Alex Ekb, разработчикам низкий поклон! Сборка будет навесным монтажом.

Дальше дорабатываем плату:

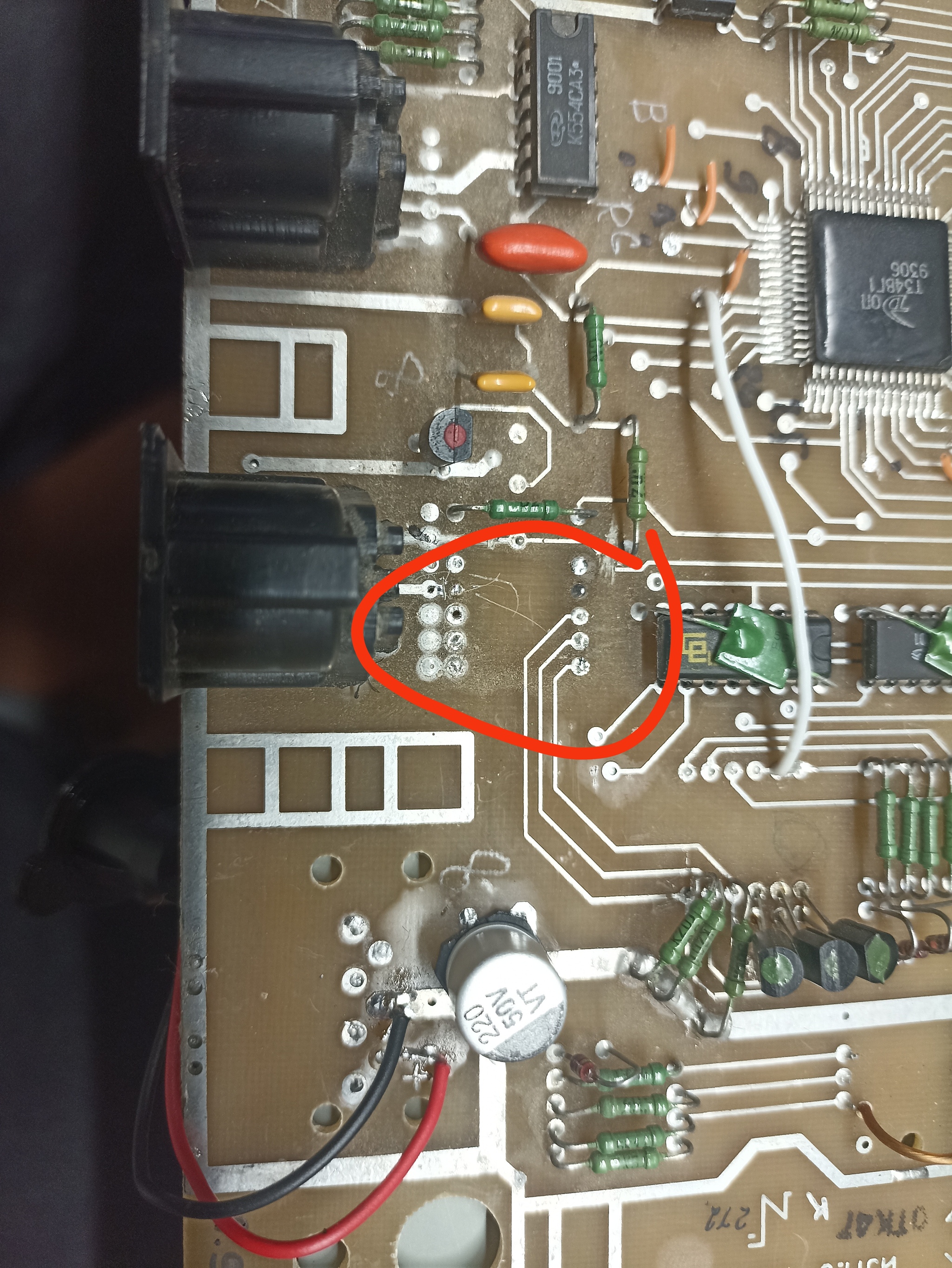

Нужно убрать все резисторы из этой области возле видеовыхода, тем самым мы отключаем штатный видеовыход.

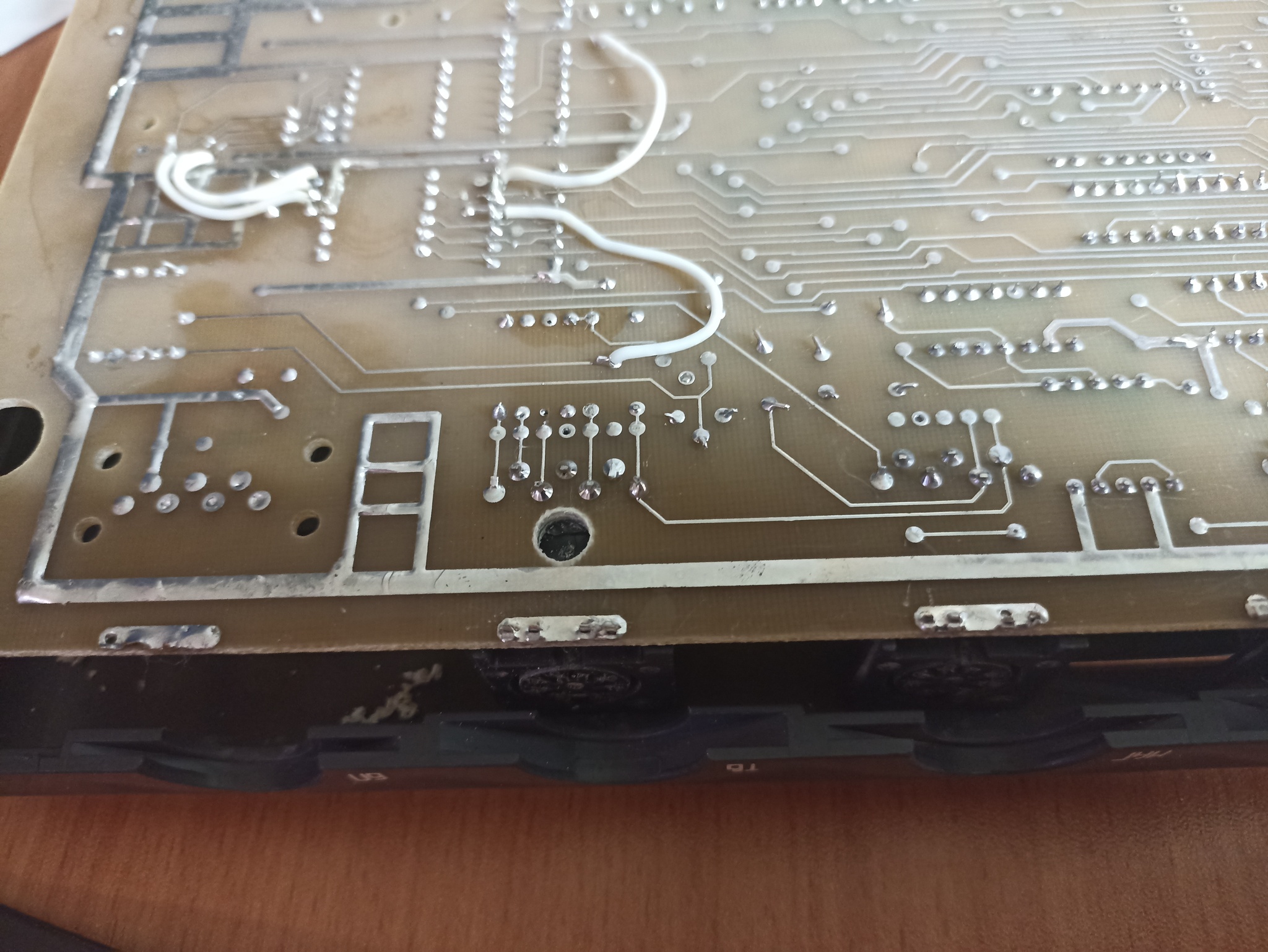

Теперь минутка вандализма:) если у вас есть 7 пиновый DIN, то вам этого делать не надо, но у меня под рукой был только 5 пин, поэтому мне пришлось отсоединить 2 контакт видеовыхода просверлив отверстие через дорожку.

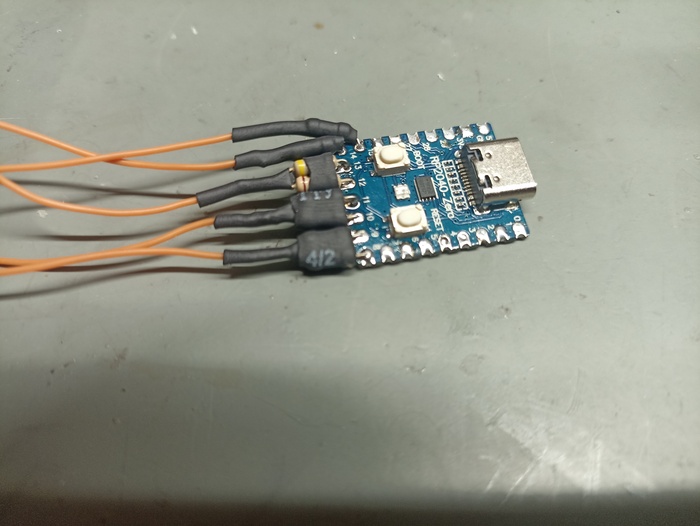

Крепим и распаиваем провода от резисторов на бывший штатный видеовыход, теперь это VGA.

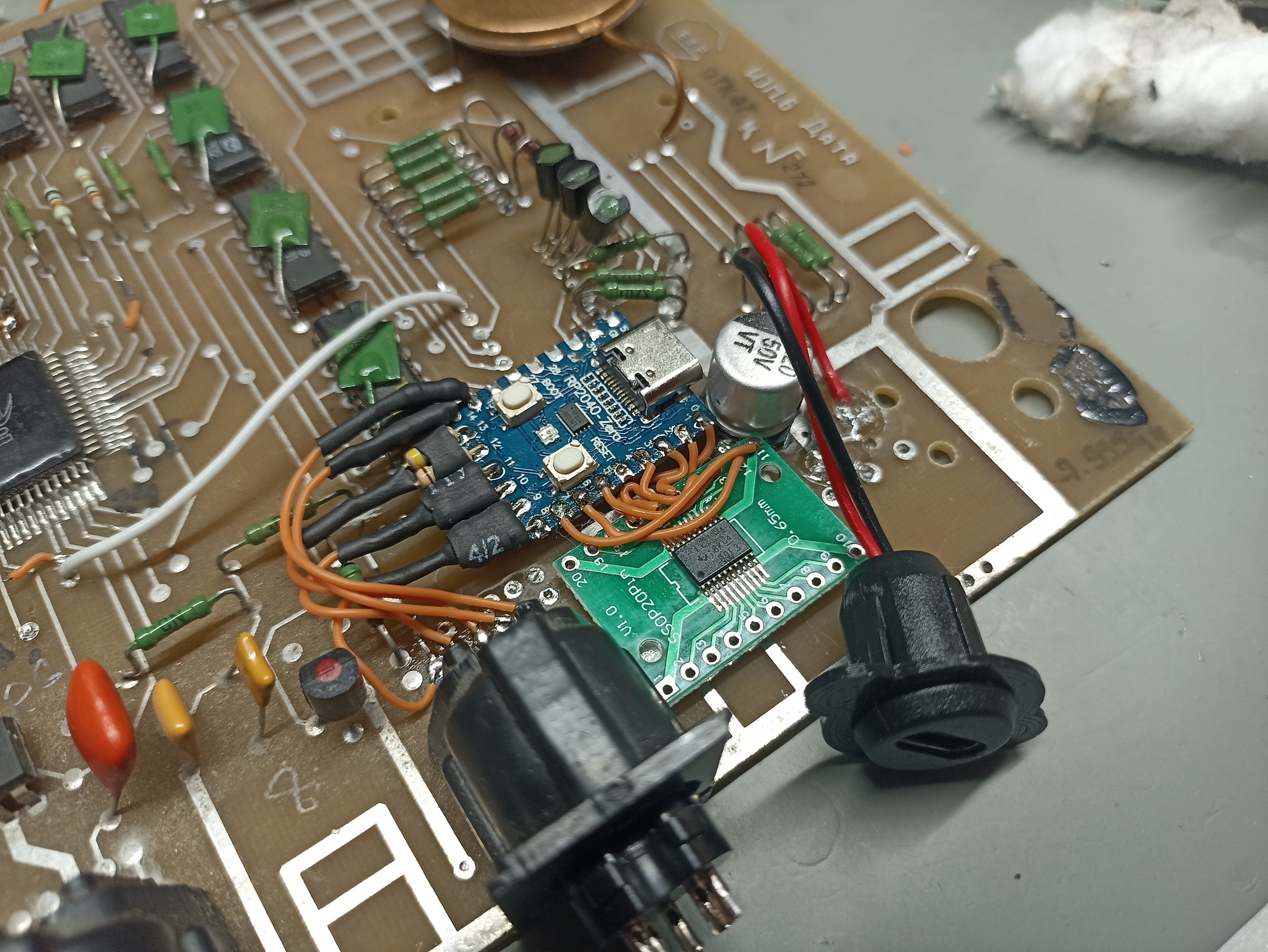

Микросхему из адаптера распаиваем на макетке.

Распаиваем по схеме и не забываем отмыть флюс. Схемы подключения не выкладываю намеренно, подумайте десять раз, прежде чем делать эту доработку.

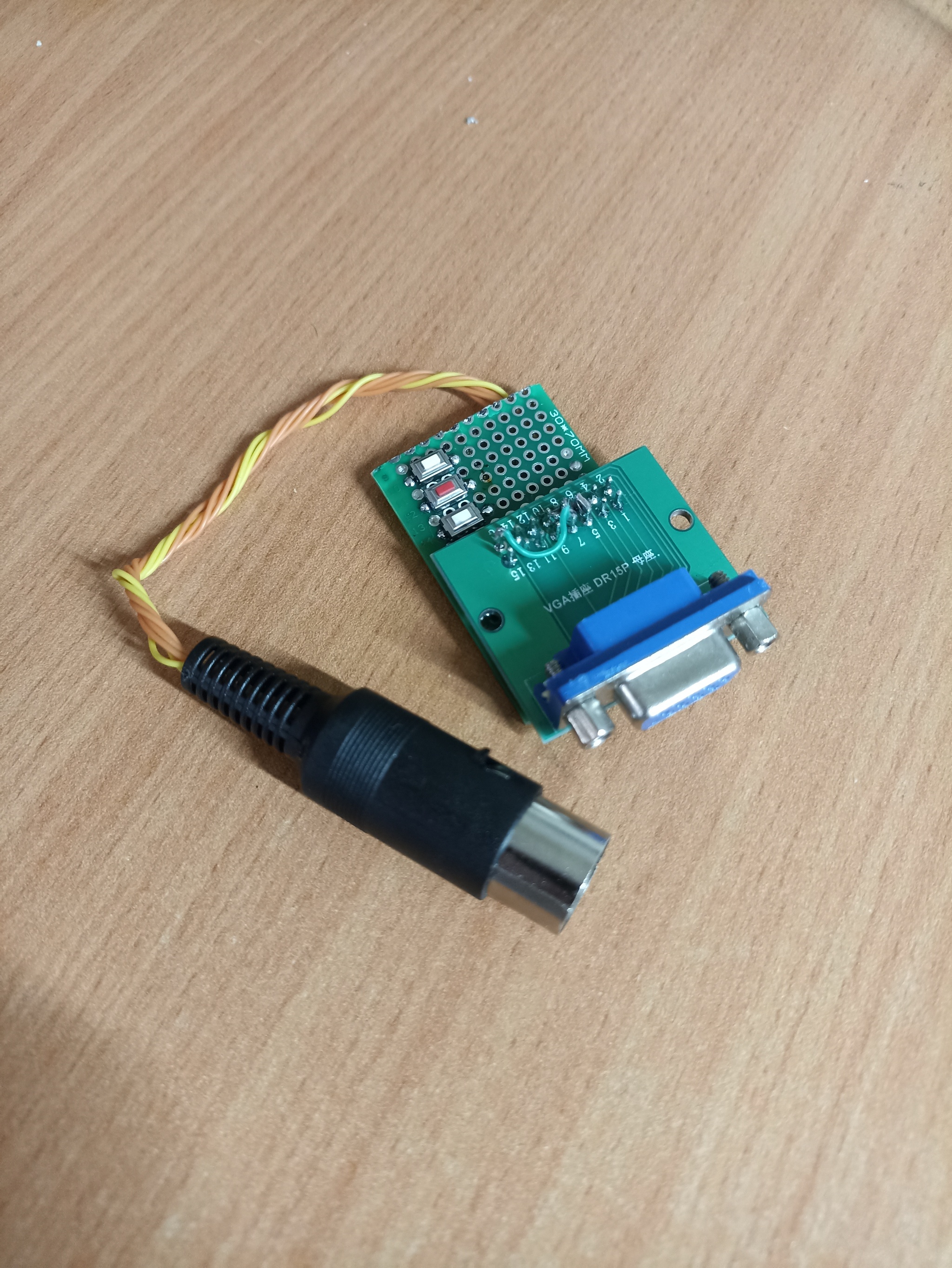

Кабель DIN - VGA пока собираем по дендрофикальным технологиям.

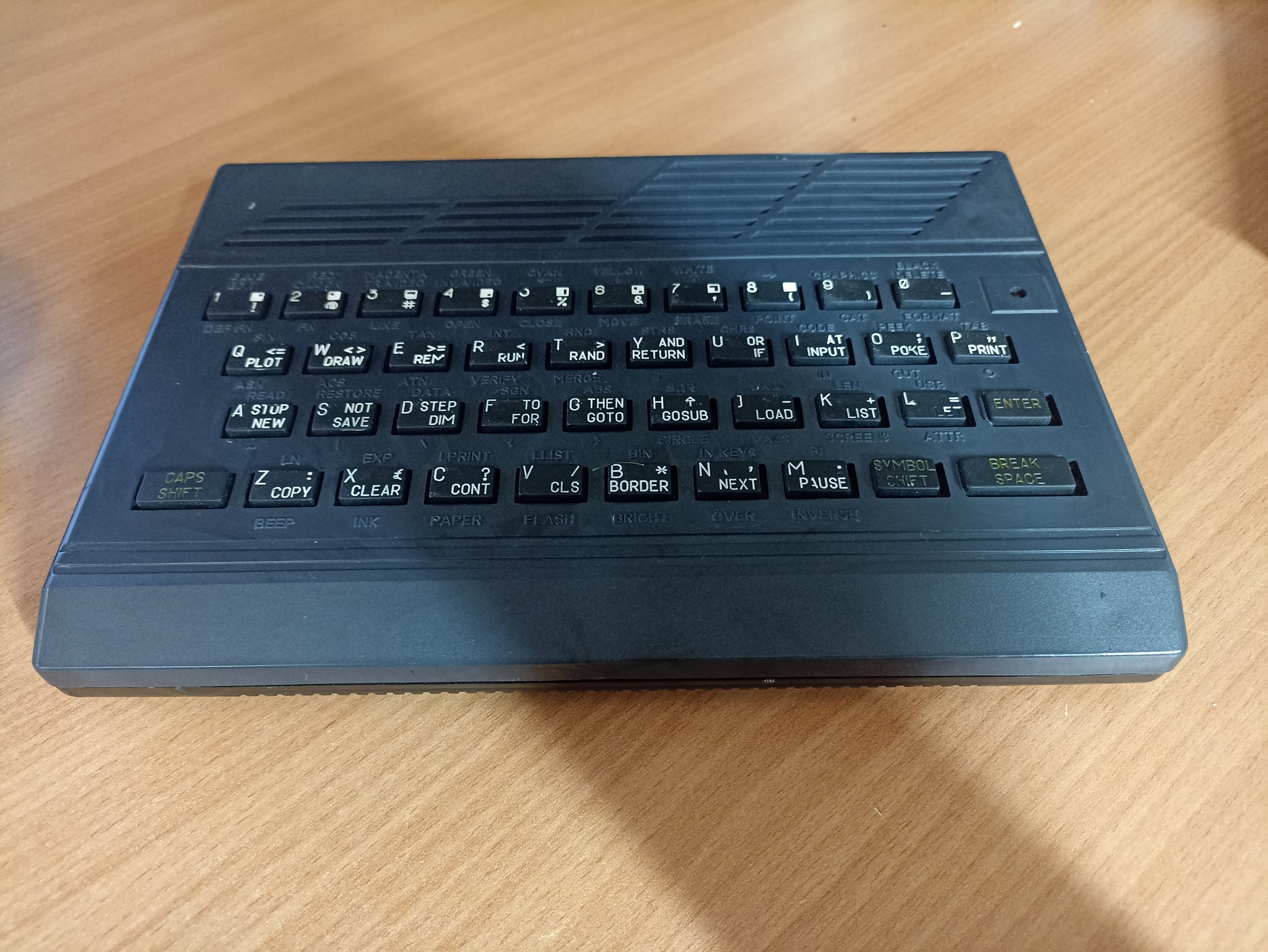

Все очищаем и собираем. Получаем такую красоту:)
