Ожидания vs реальность, или история Samsung-а a105f⁠⁠

Праздники, дождь, гололед... Однако здравствуйте, ув. Пикабушники, заскучал я на работе, значит нужно запилить пост про очередную попытку сломать телефон любимым клиентам.

В качестве подопытного используем бюджетный смартфон от компании Samsung, модель A105f, с банальной неисправностью - нет звука в музыкальном динамике.

Клиент утверждает что телефон не ронял, колонки не подключал, зубочистками сетки не чистил, да и вообще, пару дней назад купил его в одном из местных ломбардов.

Замена динамика, подумал я... Хрен тебе, подумал Samsung!

Так вот, берем телефончик, состояние "муха не е**ась" (vasyarnd)

Открываем с помощью ногтей и доброго слова, благо Samsung не стали изобретать очередной велосипед, и поставили обычную пластиковую крышку на защелках

Сразу обращаем внимание на трещину в р-не динамика и прощаемся с надеждами о быстром ремонте

Эх.. Мультиметр в зубы и поехали. Динамик прозванивается, что говорит о его работоспособности, а вот напряжение на контактных площадках 0v

Качаем схему, смотрим, радуемся...

Нас интересует блок Audio amp, смотрим поближе

За звук отвечает SMA1301, пойдем посмотрим, что там с ней происходит.

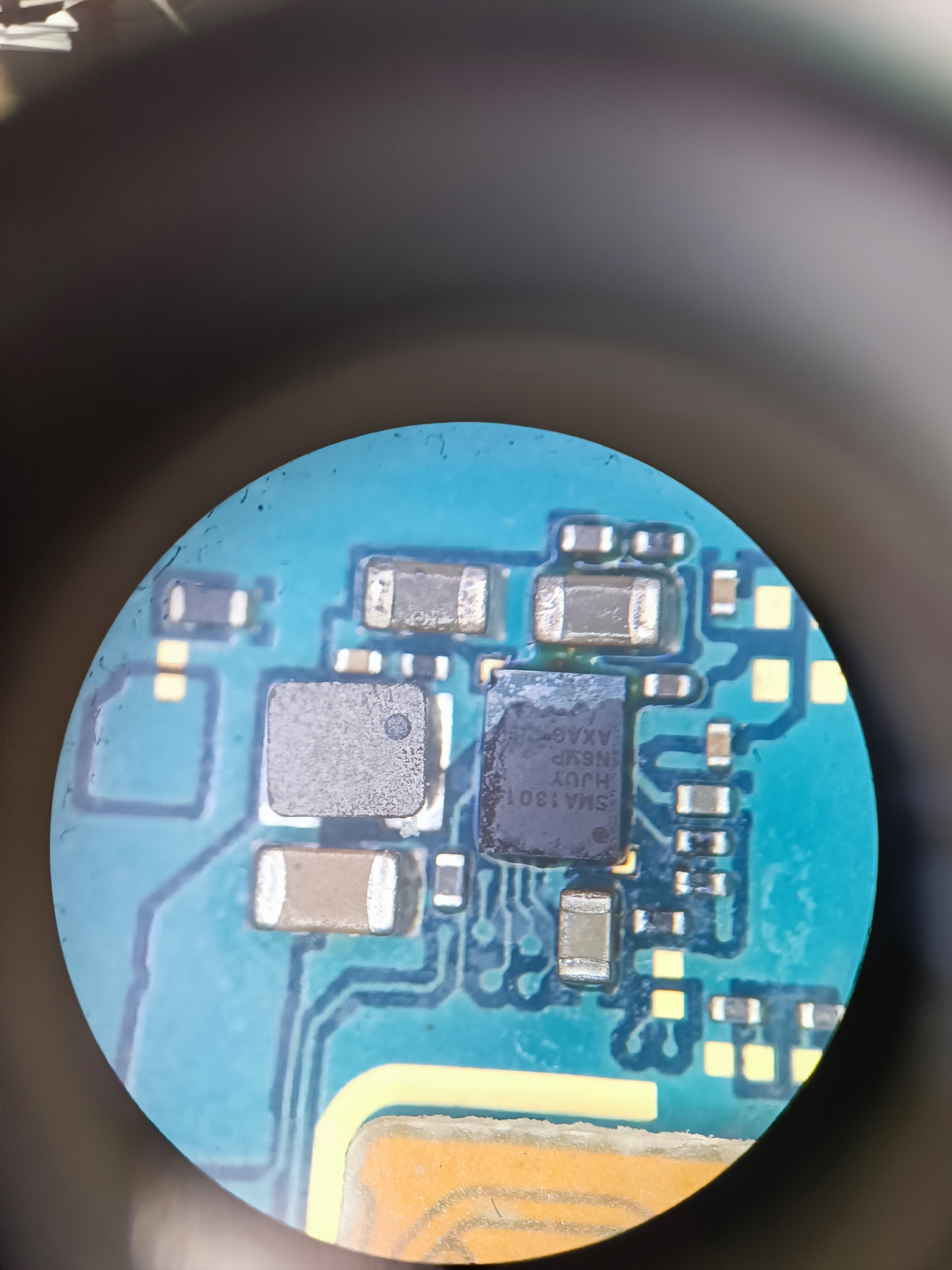

И снова нас ждет сюрприз, я тут далеко не первый

Сколы, флюс, все как всегда

Перебрав все донорские платы (а их 8 ящиков) нужную микросхему я так и не нашел, будем покупать новую, благо такие есть в продаже

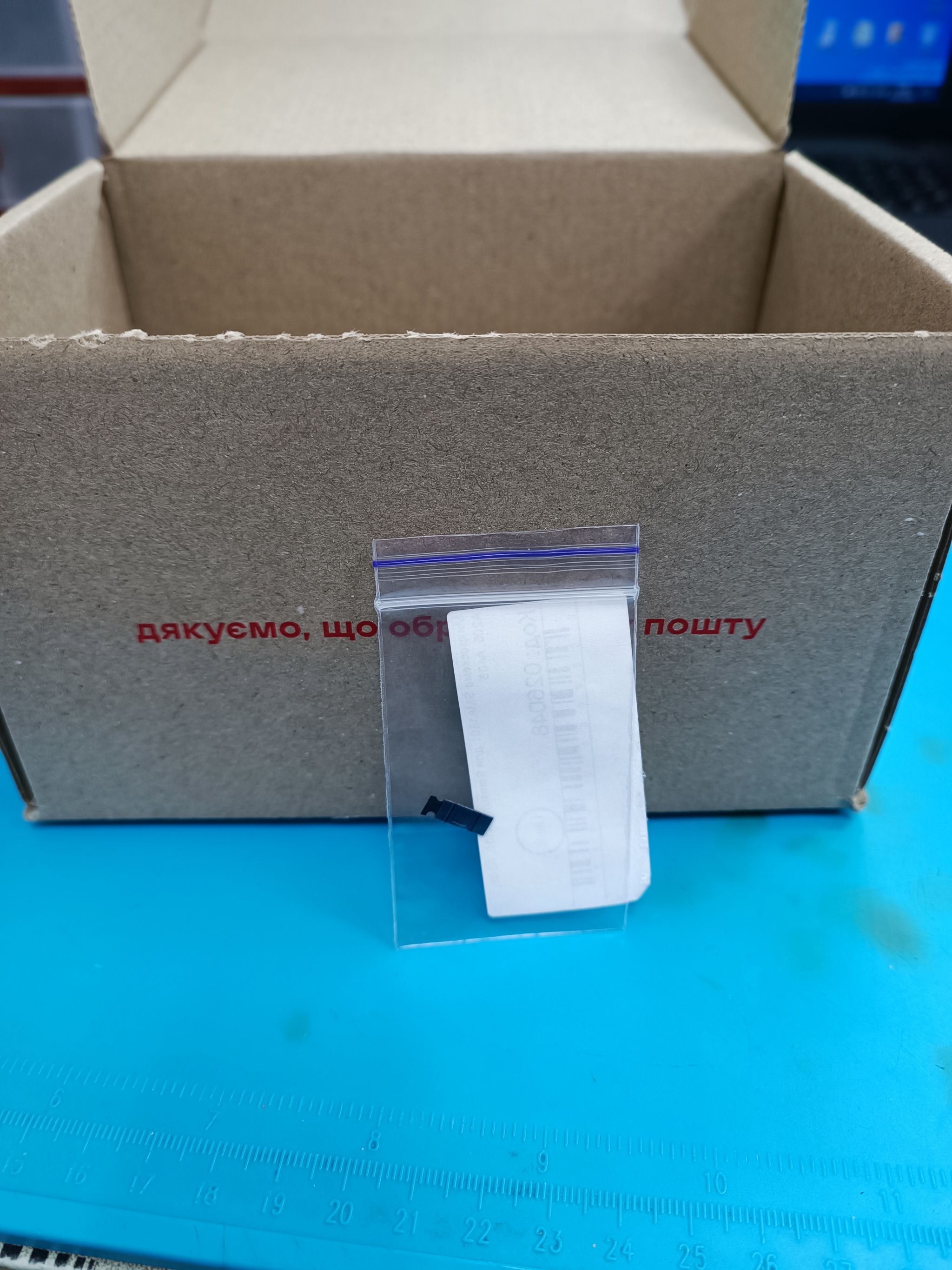

День ожидания и получаем заветную коробочку (подходящих размеров, конечно)

Фен, флюс, пинцет.. Снимаем старую, запаиваем новую (перекатывать на свинец не стал, ленивый я)

Кидаем все это дело в корпус, включаем телефон и проверяем

Звук появился, продемонстрировать это с помощью фото и текста проблематично, так что держите фото мультиметра с напряжением на контактных площадках бузера

Собираем телефон, еще раз все проверяем, и отдаем довольному клиенту.

Ему это обошлось в 600 грн (1681 рубль, если верить гуглу)

Всем спасибо что дочитали, простите за ошибки и запятые!

Всех с праздничками!
