Основные комплектующие ПК "Материнская плата": "Аудиокодеки" основные отличия⁠⁠

Аудиокодек — основа звукового тракта любой материнской платы. Конечно, качество звука зависит и от электронной обвязки кодека. Но сам аудиочип играет важнейшую роль. Какие кодеки встречаются в современных платах с сокетами LGA1700 и AM5? Чем они отличаются?

Realtek ALC887/892/897

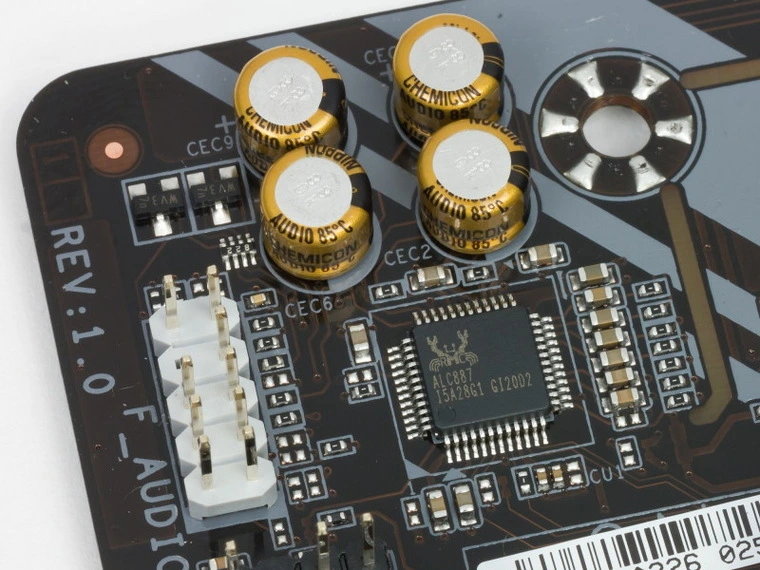

Группа устаревших бюджетных кодеков. ALC892 можно было обнаружить в платах среднего ценового сегмента еще в 2010 году. ALC887 встречался в бюджетных моделях еще раньше. ALC897 слегка посвежее, но это мало на что влияет. Все три кодека — наследие технологий начала 2010-х годов.

Однако данные кодеки и сегодня часто встречаются в бюджетных материнских платах. Во-первых, они дешево обходятся производителям. Во-вторых, их характеристики «на бумаге» не так уж плохи. Поддерживается вывод восьмиканального звука, 24-битная точность и частота дискретизации до 192 кГц. Однако соотношение сигнал/шум у этих моделей достаточно низкое — 95-97 дБ. При этом их комплектуют самой дешевой обвязкой. Так что чистого и громкого звука материнские платы с этими кодеками не выдают. Впрочем, чего еще ждать от самых бюджетных звуковых решений?

Чем выше значение сигнал/шум, тем более чистый звук и больший динамический диапазон обеспечивается системой. Для высококачественного звука параметр должен составлять минимум 90 дБ.

Realtek ALС1200

ALC1200 — старая, но чуть более продвинутая модель. По сравнению с предыдущей троицей у нее куда более высокое соотношение сигнал/шум для выходного сигнала — до 110 дБ.

Однако хорошей электронной обвязки и у этого кодека практически не встретить. Все потому, что большинство плат с ним — бюджетные. Так что на деле реализации ALC1200 лишь немного превосходят звуковые тракты на базе ALC 800-ой серии.

В материнских платах Asus можно встретить модификацию кодека, которая называется S1200A.

Realtek ALC1220

ALC1220 — более современное решение, которое впервые появилось на топовых материнских платах в 2017 году.

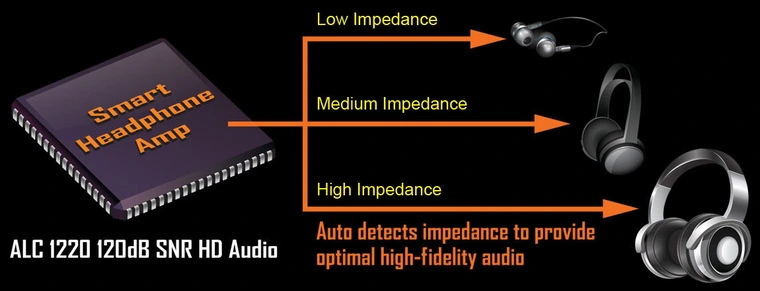

Этот кодек обладает неплохими техническими характеристиками. Его соотношение сигнал/шум доходит до 120 дБ, а разрядность звука на выходе достигает 32 бит. Более простые кодеки имеют два аналого-цифровых преобразователя (АЦП). А вот у ALC1220 их количество увеличили до трех. Плюсом идут декодер и кодировщик Direct-Stream Digital (DSD). В результате цифровой сигнал может преобразовываться в другую форму «цифры» без участия АЦП. Модель получила важное усовершенствование, касающееся вывода звука на переднюю панель. ALC1220 может самостоятельно «раскачать» наушники с сопротивлением до 600 Ом. Более старым кодекам для этого нужен был дополнительный чип-усилитель.

На платах Asus встречаются модификации кодека под названием ALC1220A и ALC S1220A. Модели от Gigabyte часто оснащаются собственной модификацией под названием ALC1220-VB. Данный кодек, несмотря на приличный возраст, обеспечивает хороший звук. Поэтому он до сих пор встречается на среднебюджетных и дорогих материнских платах.

Realtek ALC4050/4080/4082

Самая современная линейка кодеков от Realtek образца 2021 года. Вобрала в себя все плюсы ALC1220: высокое соотношение сигнала к шуму, поддержку 32-битного звука, декодер DSD, работу с высокоомными наушниками. Тем не менее, серия ALC4000 — не прямое продолжение популярного ALC1220. Это новые разработки, каждая из которых поддерживает сверхвысокую частоту дискретизации 384 кГц.

Данная линейка кодеков подключается к чипсету не по внутренним шинам, а по интерфейсу USB 2.0. Поэтому ALC4000 можно применять во внешних цифро-аналоговых преобразователях (ЦАП) без дополнительных чипов. Такие ЦАП использовать не только в ПК и ноутбуках, но и для подключения проводных наушников к смартфонам и планшетам.

Польза нового интерфейса именно для материнской платы сомнительна. Использование USB вносит дополнительную задержку в обработку звука — для игр это минус. В остальных случаях разница малозначительна. Тем не менее, кодеки серии ALC4000 — это верхний сегмент встроенного звука. Чаще всего их оснащают продвинутой электронной обвязкой. Поэтому за качество переживать не приходится — оно практически всегда на высоте.

Сравнительная таблица аудио кодеков

Analog Devices (ADI / SoundMax)

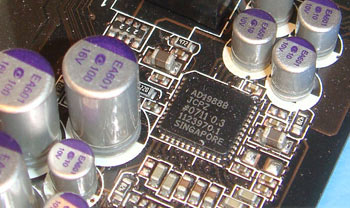

Analog Devices, также известные как ADI или SoundMax. Их кодеки используют имена, начинающиеся с «AD».

Realtek (RTC, Avance Logic)

Realtek, вероятно, наиболее популярный производитель аудио кодеков. Старые кодеки от Realtek, можно найти с пометкой «Avance Logic«, и в старых и в новых кодеках имена моделей начинаются с «ALC».

C-Media (CMI)

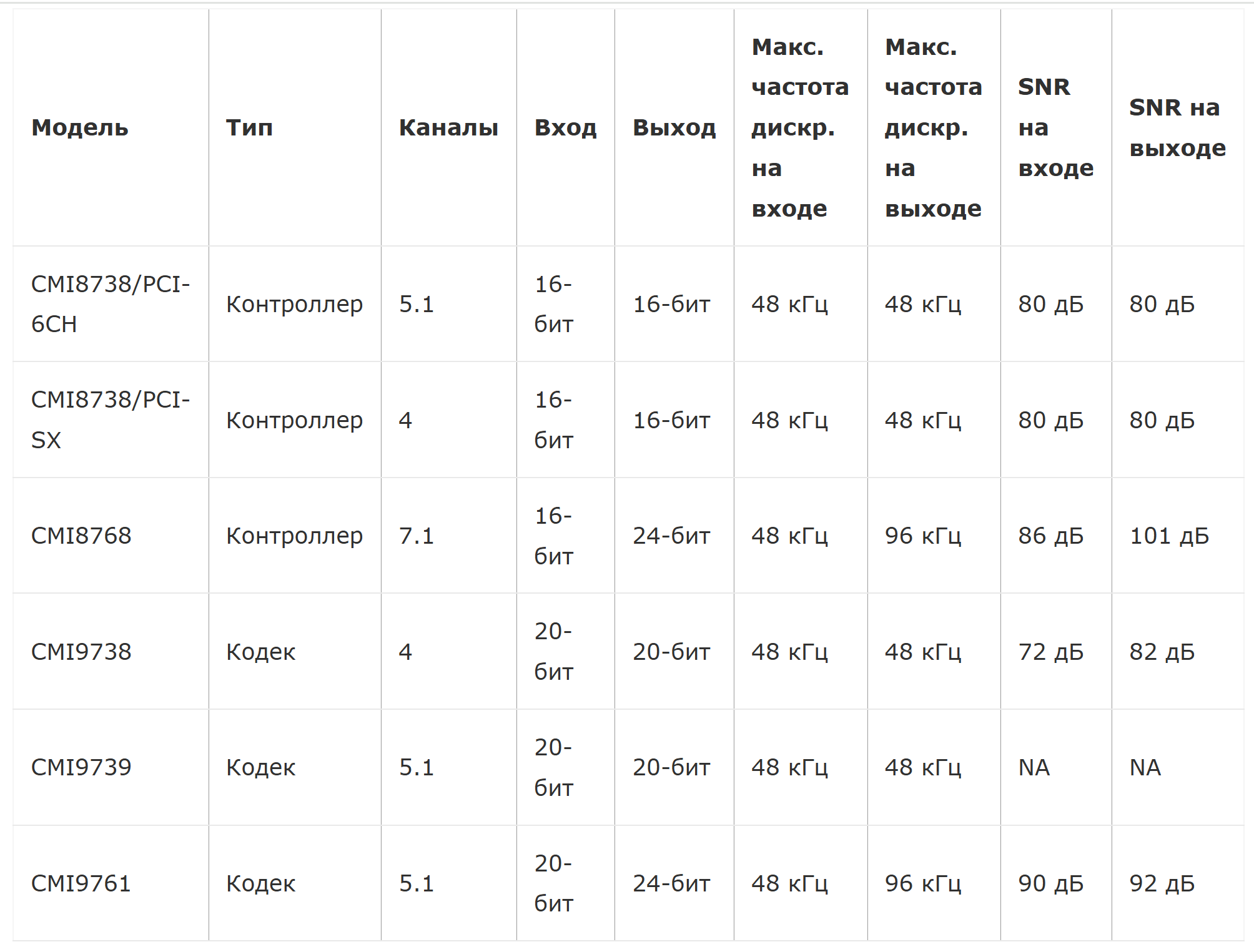

C-Media были очень популярны, особенно на слабых материнских платах, и они производятся не только аудио кодеки, но и звуковые карты. Аудио контроллерам обычно требуется внешний кодек, чтобы сделать аналого-цифровые и цифро-аналоговые преобразования, но у low-end аудио контроллеров C-Media, кодеки встроены в чип, поэтому они добавлены в таблицу ниже. Из-за этого, была добавлена колонка под названием «Тип», в которой указано, является ли чип просто кодеком требующий внешний контроллер (например, подключенный к чипу южного моста), или это отдельный контроллер со встроенным кодеком (как правило, подключенный к шине PCI). Чипы от C-Media используют имена, начинающиеся с букв «ММК».

VIA

VIA производит как кодеки, так и звуковые карты. Их контроллеры (серии Envy24 и Tremor) требуют внешний кодек, и, как правило, производители материнских плат, которые используют внешний контроллер VIA, также берут VIA кодек. Для указанных выше контроллеров мы также привели основные характеристики в отдельной таблице.
Для своих кодеков VIA использует имена, начинающиеся с «ВТ».

Другие производители

Конечно, есть и другие производители аудио кодеков, но их редко можно увидеть на материнских платах. Хорошим примером является компания Cirrus Logic, которая производит кодеки high-end класса и их используются в основном в ресивере домашнего кинотеатра. Один из их кодеков, CS4382, был установлен на некоторых материнских платах high-end класса от MSI (K8N Diamond Plus и K9N Diamond Plus, к примеру), обеспечивая отличное качества звука для этих продуктов (сигнал -шум 114 дБ). В прошлом они также выпускали low-end аудио кодеки и контроллеры, используя торговую марку » Crystal «. Аудио чипы от Cirrus Logic и Crystal начинаются с «CS», список всех кодеков можно найти на сайте производителя.

Еще один популярный (в прошлом) производитель контроллеров и кодеков — ESS, чипы которых начинаются с букв «ES».
И последний бренд — IDT. Со списком их кодеков можно ознакомиться на официальном сайте производителя.
