Охлаждение SB2209 на VORON 2.4
Для тех кто решил перевести свой VORON 2.4 на CANbus с платой SB2209 от BTT - отмечу важный момент - родная крышка экструдера не вентилируется, температура камеры иногда достигает 50 градусов. А на плате SB2209 распаян драйвер шаговика TMC2209, который достаточно сильно греется. В моем случае температуры платы SB2209 достигали 85 градусов. Выход - установка дополнительного вентилятора на голову. После установки температура редко поднималась выше 55 градусов.
Мой вентилятор это 3010 на 24 вольта купил здесь.

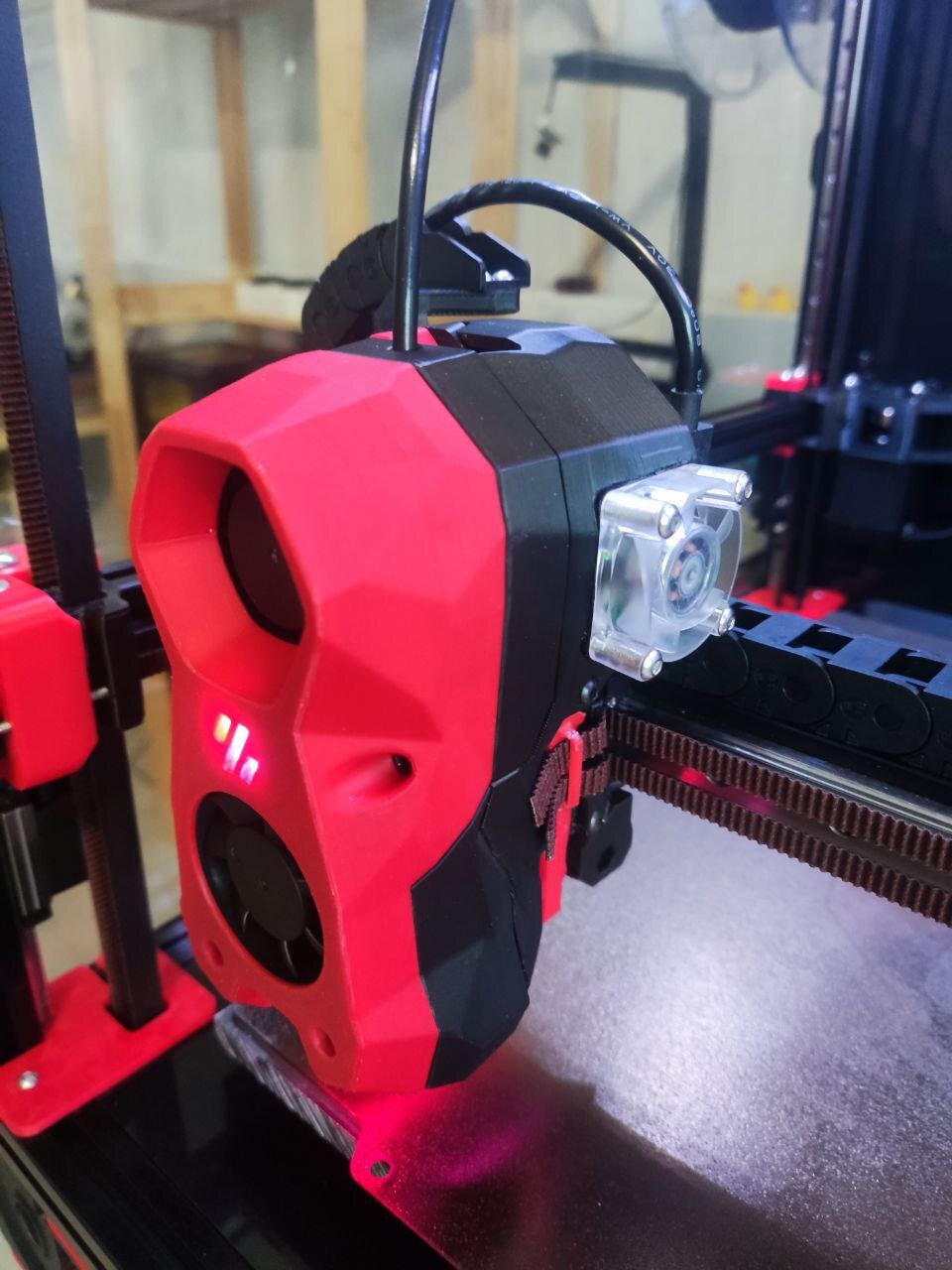

Крышку скачал на Thingiverse, распечатал (лучше добавить поддержки в отверстии под вентилятор) и впаял 4 латунные закладные гайки М3.

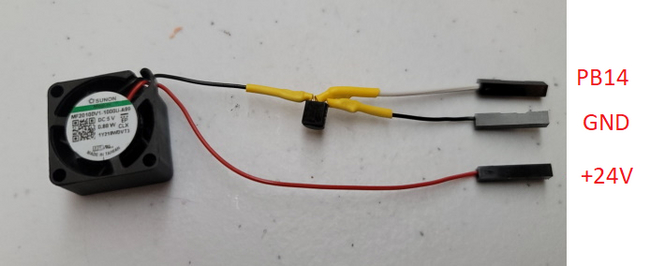

После установил вентилятор и подключил в разъем для 4 пинового вентилятора на плате вентиляторной крышки по следующей схеме (нужно попаять):
В разрыв провода с землей припаиваем транзистор BC337 (NPN)
1 pin - коллектор - к вентилятору
2 pin - база - к ней подключаем резистор на 1кОм и далее провод идет на сигнальный контакт PB14 (на плате обозначен как PWM)
3 pin - эмиттер идет на землю
Подключаем собираем и в конфиге прописываем:
[heater_fan sb2209_fan] ## SB2209 Fan
pin: EBBCan: PB14
max_power: 1.0
kick_start_time: 0.5
heater: extruder
heater_temp: 50.0
fan_speed: 1.0
То есть он работает пока хотэнд горячий.
Всем добра!
