Лопнули крестовины шатра у друга.

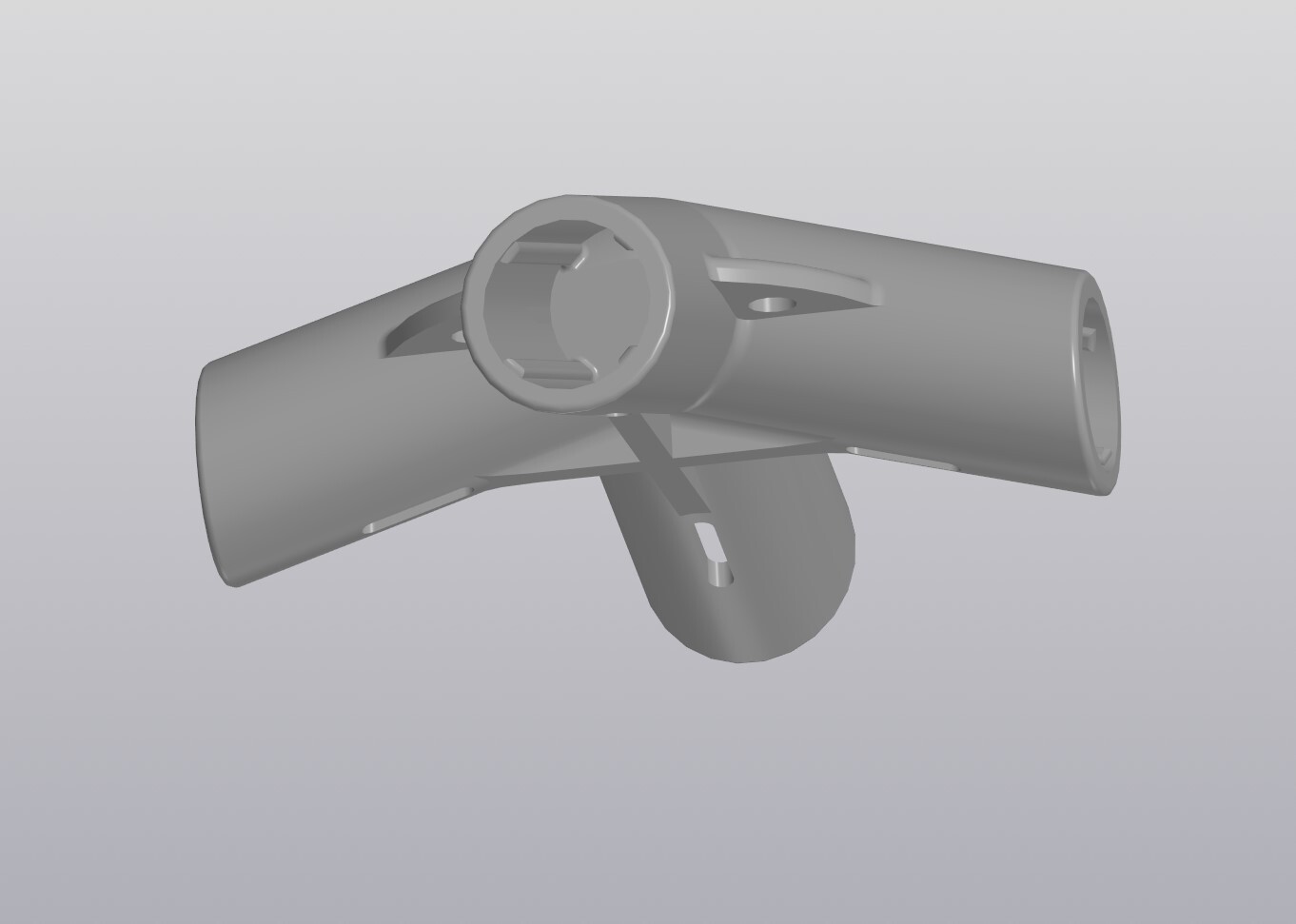

Сел чертить. Увлекся и начертил как есть увеличив толщину стенок...

... тупо не подумав как я это буду печатать на обычном 3D-принтере. Много нависающих частей детали. Поддержки портят нижнюю сторону модели. И вообще бывают конфузы при печати с поддержками.

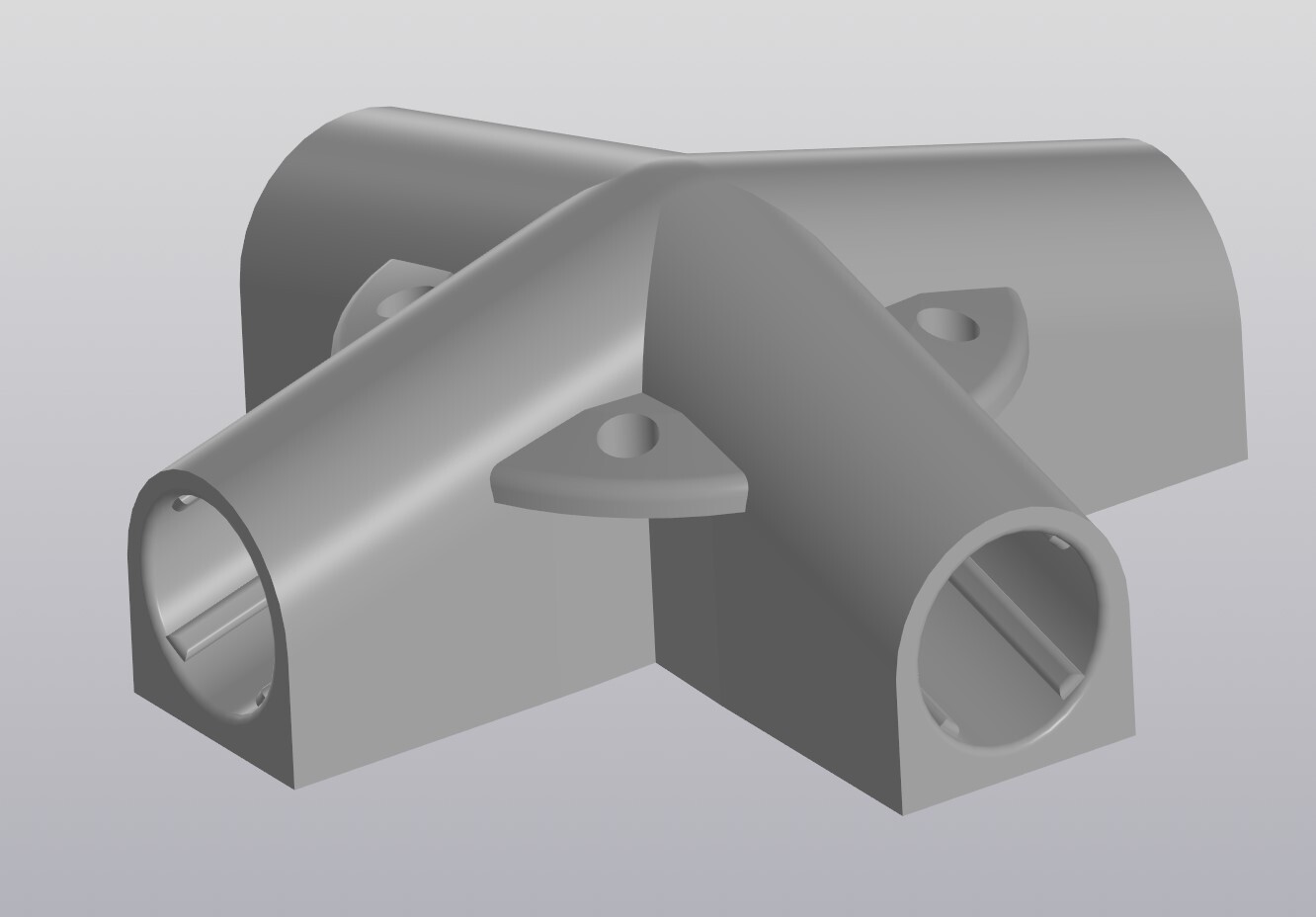

Перечертил и еще сильнее усилил крестовину. Получилось так:

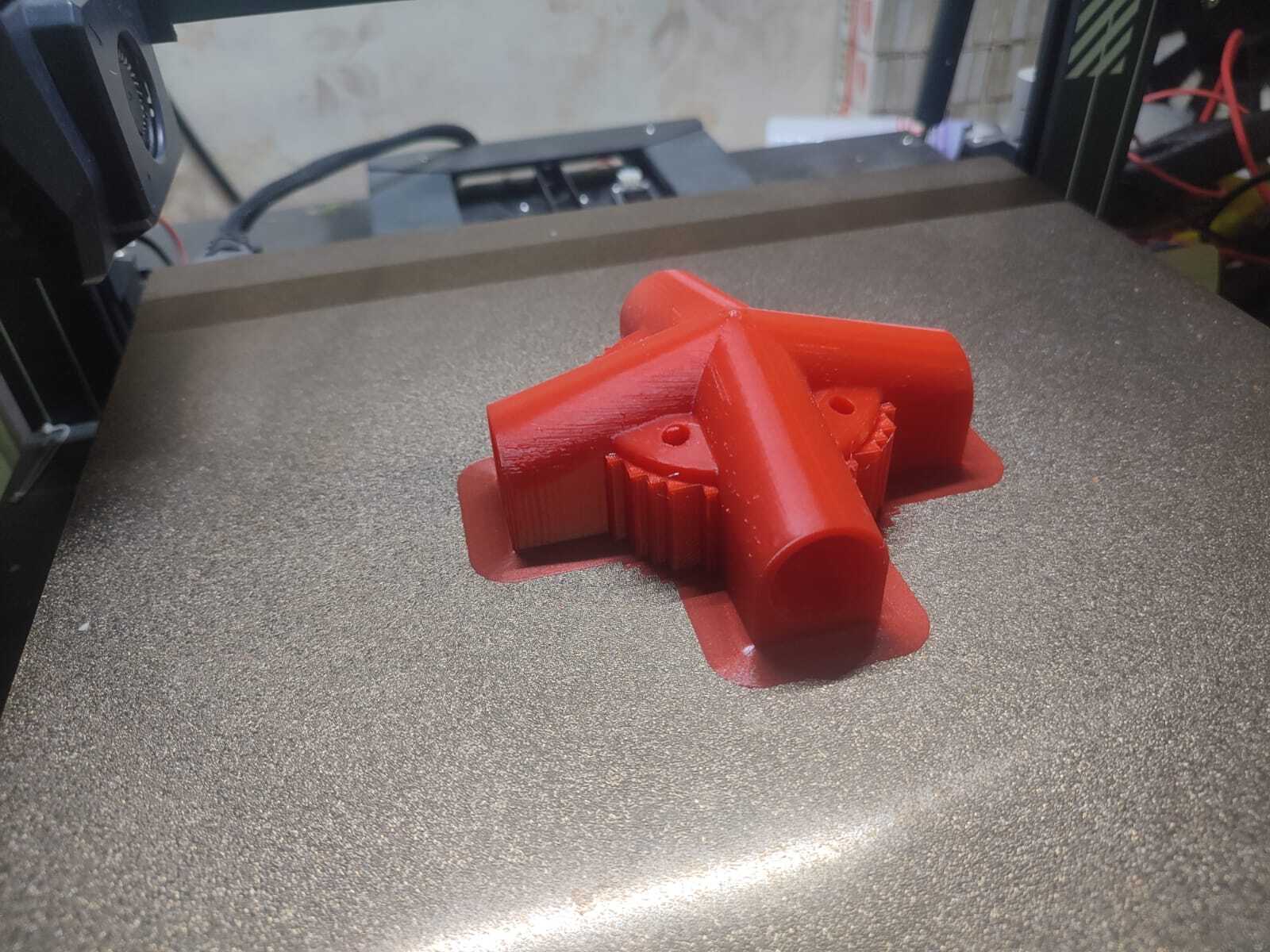

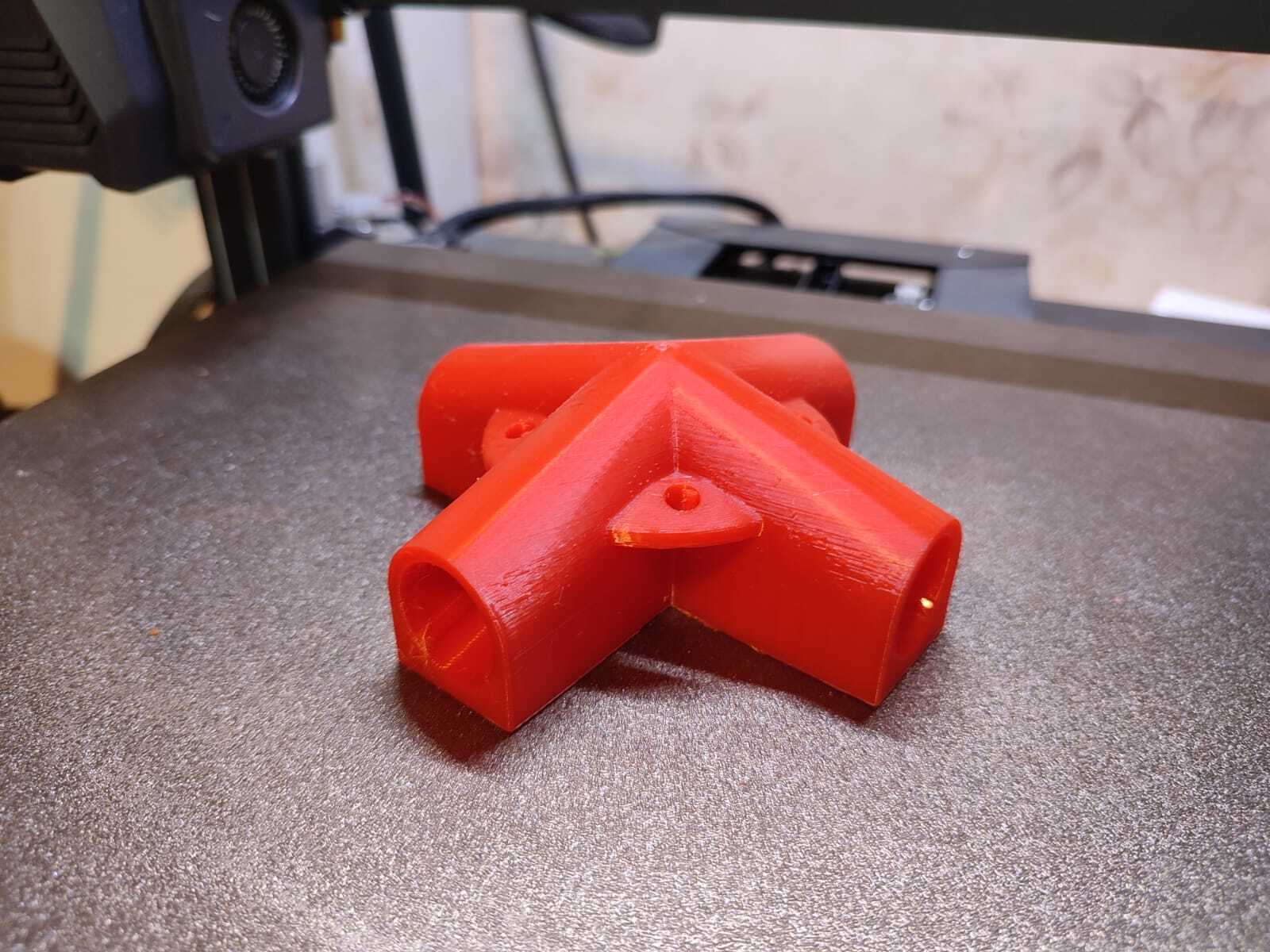

Кинул на печать пластиком PETG со скоростью 150 мм в сек и через пять с половиной часов получил такое:

Распорки вошли в деталь как в родную.

Засел за черчением угловых распорок и вот что получилось.

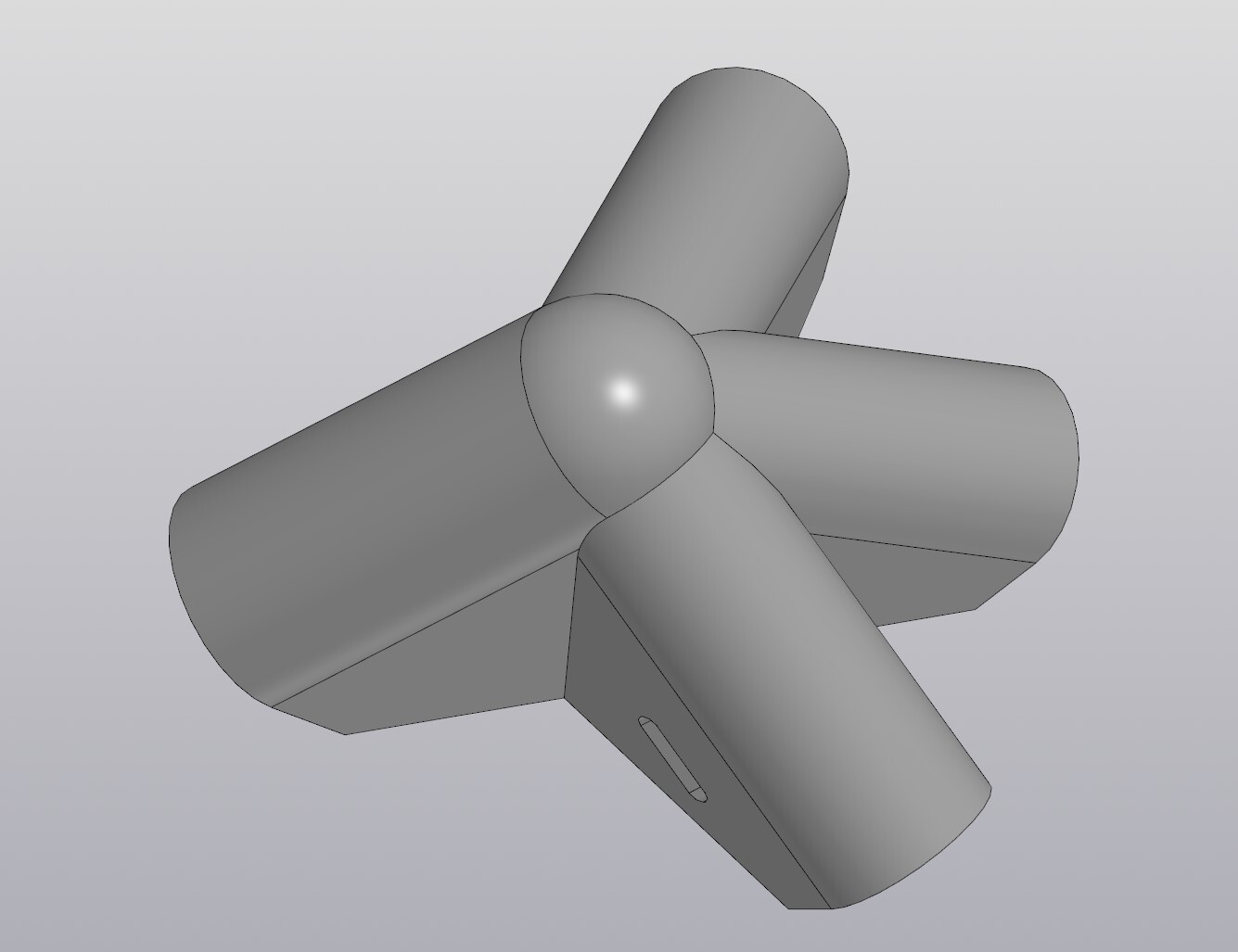

Промежуточный черновой вариант:

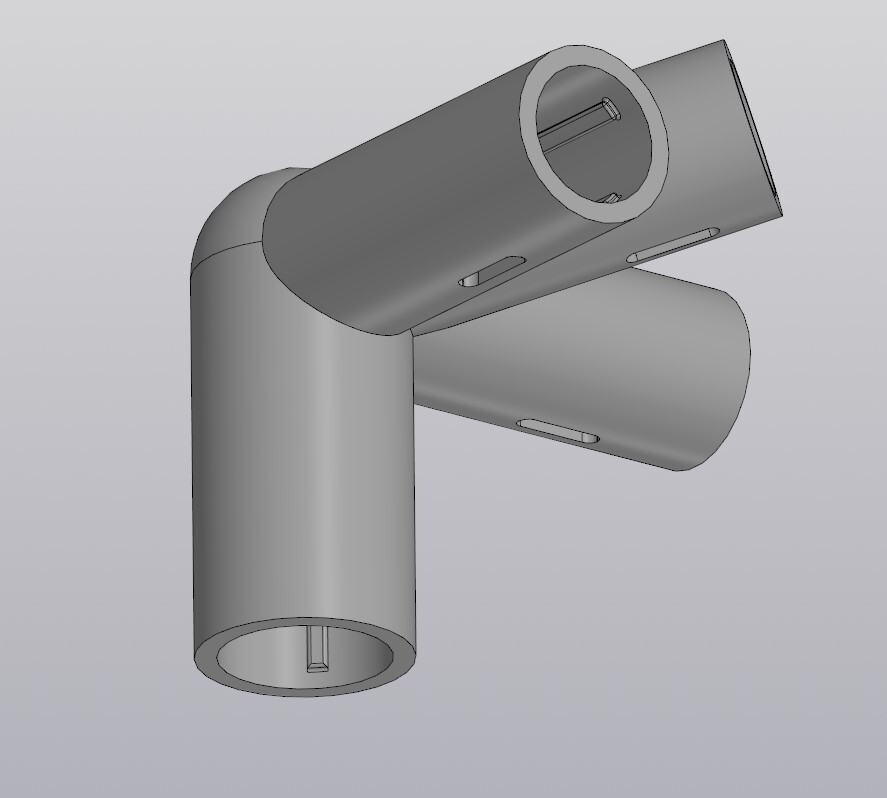

Конечный вариант:

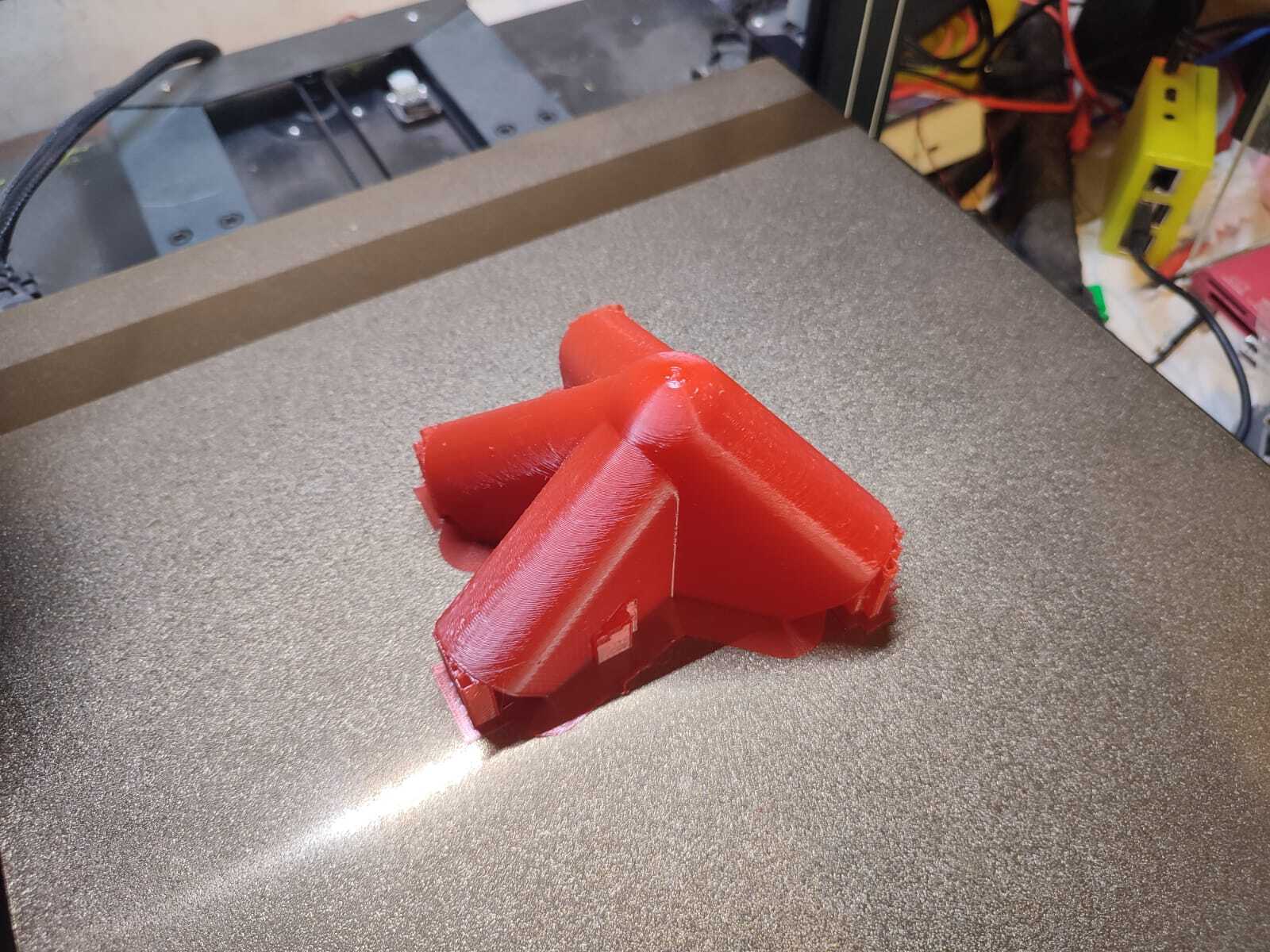

Через пять часов печати

Проверка

Палки входят и выходят как надо. Посмотрим сколько продержится шатер.)

З.Ы. Характеристики печати: пластик Petg, сопло 0.4, температура (сопло/стол) 240/70, скорость печати 150 мм/с, слой 0.2, стенок 3, верх низ 7 слоев, заполнение 25% сетка, принтер Neptune 3 Plus на Klipper. Слайсер PrusaSlicer 2.8.0, в нем можно управлять klipper как в браузере, очень удобно стало.

Позже закину ссылки на STL. Правда шатер нонейм и наверно мало кому пригодятся эти STL.
