Привет ! Решил немного заснять процесс ремонта iPhone 6s, хоть у меня и раньше было такое желание, но лень все время одолевала меня)) Постить замену модулей и разъемов не хотелось, так как тут их и без меня хватает) Поехали !

Принес мне коллега телефон своей девушки, говорит после покупки (восстановленный) через месяц стал глючить. Далее отдал его в СЦ при магазине и через какое-то время телефон вернули, который вообще перестал включаться.

- Бли-и-н, - только и смог сказать мой коллега.

- 15000, - сказали ему в СЦ. Ну, и понятное дело далее он посылает их и телефон попадает мне в руки.

Первое, что я сделал - попробовал включить, зажав Home+power. Не получилось. Дальше подсоединил USB-tester и посмотрев, что телефон ничего не потребляет смело открыл его.

Вай, бл@@@ ! - протяжно сказал я и стал смотреть дальше.

Открутив фиксатор коннектора батареи и сняв ее, я ужаснулся еще больше) Батарею сразу видать снимали сверху, применяя грубую силу, в результате то, что видно на фото. Разряжена в полный ноль, толкать смысла не видел.

Могли бы просто потянуть за ярлычки, как это сейчас на Xiaomi и многих китайцах, но люди видать не искали легких путей)

Экран был просто на болтике, а все что рядом, угрето - расплавлен коннектор, динамик, сдута мелочевка около коннектора и так же частично отсутствовала между ULBPA_RF и UHBPA_RF.

Судя по всему грели прямо так, наобум, не вынимая из корпуса.

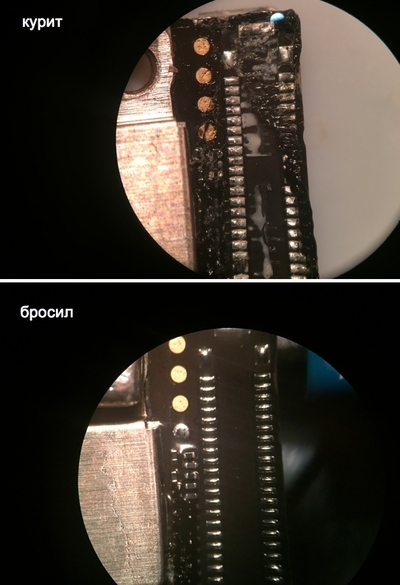

Чтож, надо аккуратно выпаять старый разъем, почистить посадочное место, взять донора и пересадить на пациента, а так же восстановить всю мелочевку рядом.

Это донор, откуда все снималось.

Восстановленная мелочевка.

Как-то так в итоге получилось.

Дальше поставил новую батарею, новый динамик, включил, обновил до iOS 11, и неспеша протестировал.

Пост первый, сильно тапками не кидать) Просто любитель ковырять железки. Фоткал на iPhone 6.
