Мой сверлильный НС-12
В связи с ранее намеченым планом обустройства моего гаража возникла необходимость в покупке сверлильного станка после ремонта. Вернее, станок я купил еще раньше, тогда же и начал его приводить в порядок и делать для него стол.
Вот, что я купил за небольшие деньги.
Пришлось везти за 160км. Из другого города. Мотор крутит. 380вольт. Везде люфты в палец. Патрон заварен в глухую.
Разбираю. Все в несколько слоев краски покрашено. Наношу смывку старой краски. Приходится подогревать феном. В гараже не жарко. Растираю кисточкой.
Через час наблюдаем чистенькую деталь.
Окрашиваю молотковой эмалью.
Разбираю дальше. Очищаю от краски. И опять смывкой.
Крашу молотковой эмалью.
Извлекаю все подшипники. Включая подшипники на моторе. Под замену все.

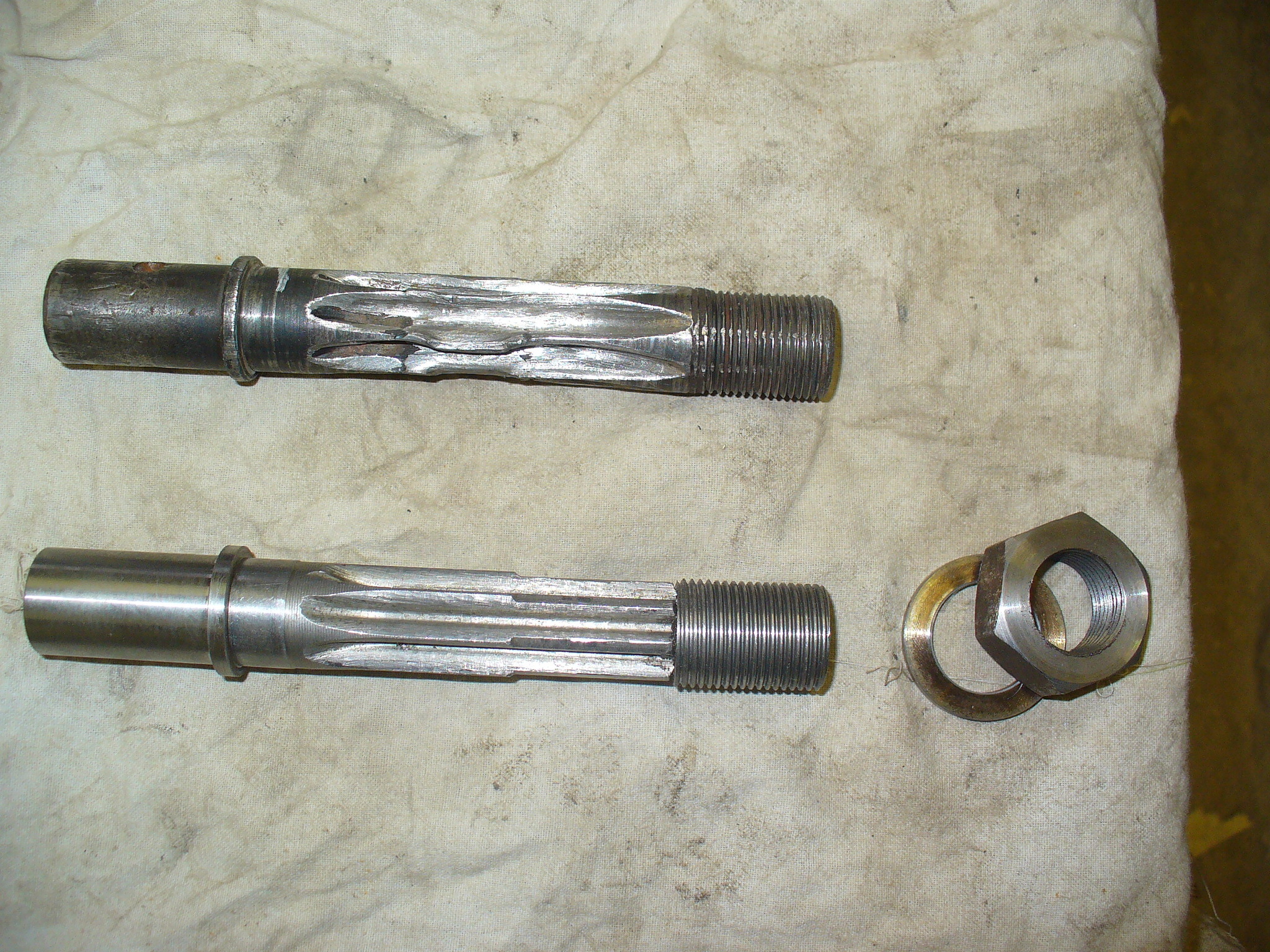

Вверху вал, который был на станке в момент покупки. Загрызанная шестерня, наваренная и опять погрызанная. Нижний вал-купил новый.
Купленный вал отдаю токарю с просьбой увеличить длину и добавить резьбу. На следующий день забираю. Вот готовый, новый вал внизу.
В своих поделках, мне нравиться использовать вторично предметы быта. Зачастую, не по прямому назначению. Из-за этого приходиться сталкиваться с критикой и недопониманием. Как это было в истории с мангалом и стартером для мангала , с печью для казана , саджем и крышкой для него , скорее всего так же будет и с светильником за 1руб. 47 коп, столом со станиной из Подолки и т.д. Я не сильно парюсь по этому поводу. У каждого свое видение прекрасного. Делаю для себя и получаю от процесса удовольствие.
Далее о сверлильном.У родителей на чердаке, экспроприирую старый чайник из нержавейки. Чайник размечаю. И разрезаю напополам.
Делаю примерку по месту.

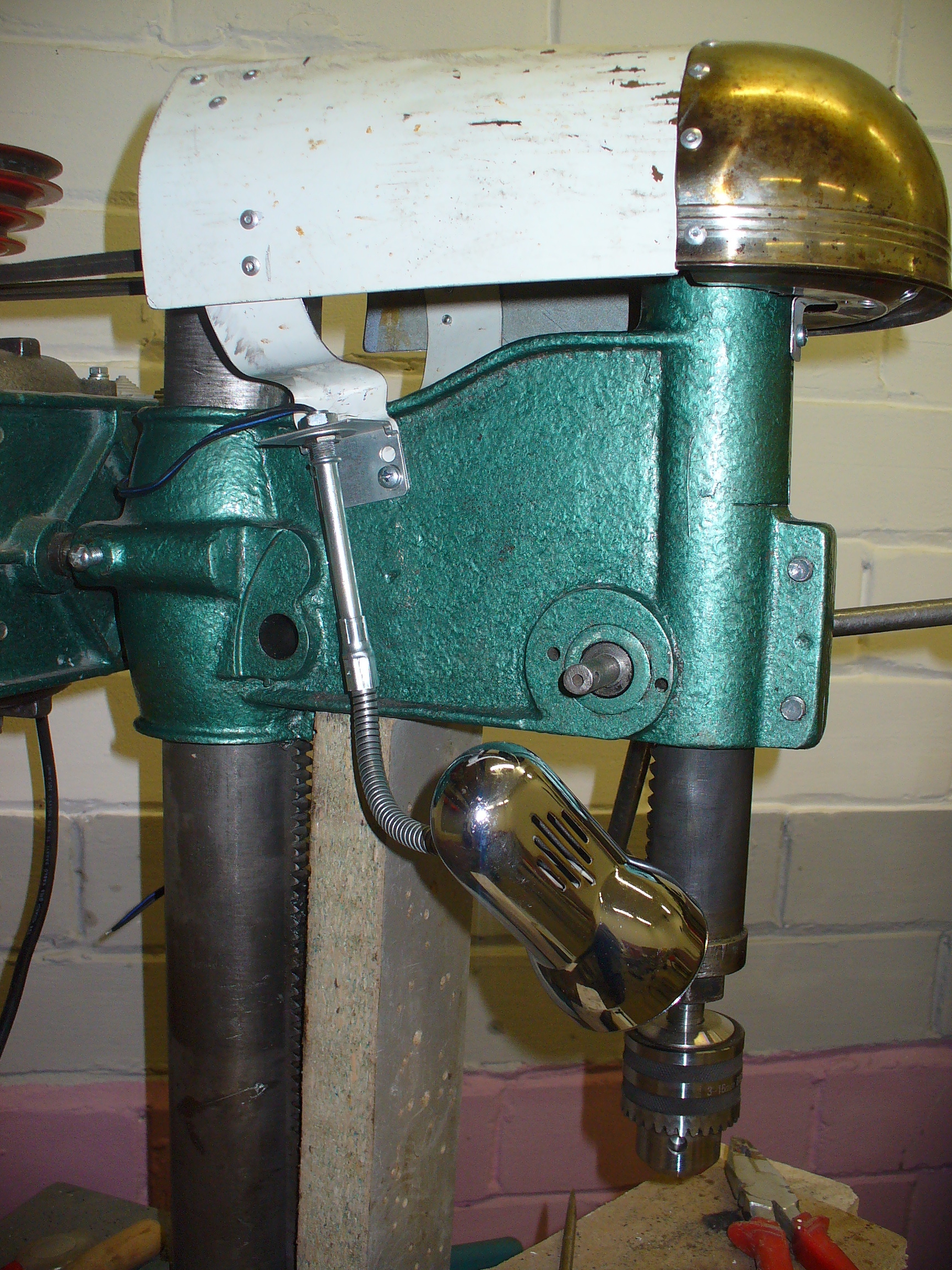

Кожух для НС 12 из чайника готов. Ставлю в распределительную коробку, рядом с мотором на 380вольт, конденсатор 50мкф. для запуска и работы на 220вольт.
Добавляю крепление для кнопки из металла. Примеряю кнопку. Удобно управлять правой рукой. Добавляю трансформатор для лампочки.
Ставлю светильник, собранный из того, что было. Галогенка на 12 вольт. Патрон заменил на новый.
Лампа включается отдельно. Кнопкой.
Крашу молотковой эмалью кожух защиты из чайника.
Ручку подъема пиноли варю по месту. Использую вал шаровой опоры какой то.
Меняю патрон на новый.

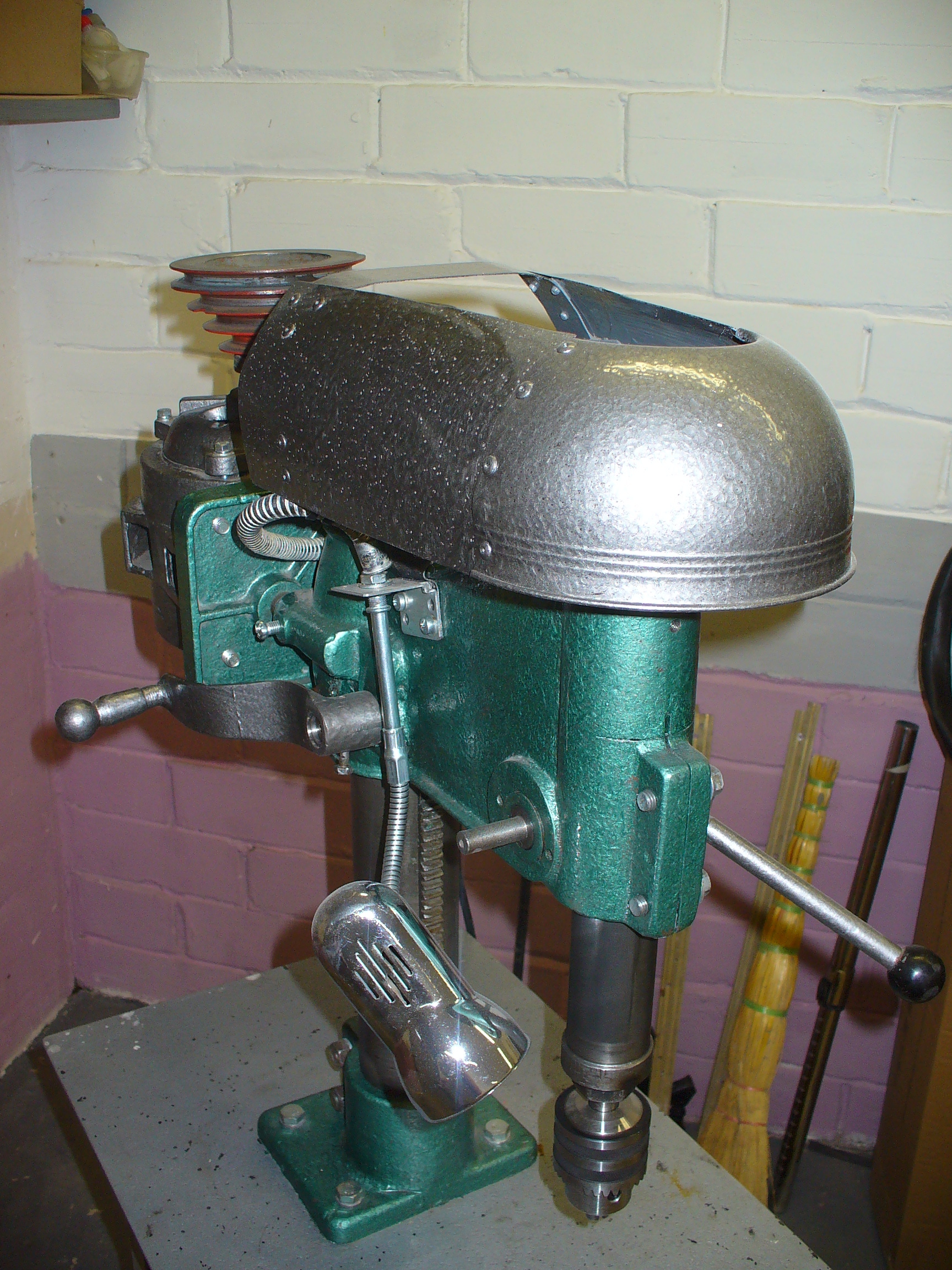

В ожидании подъемной пружины, небольшая фотосессия сверлильного станка НС 12.
