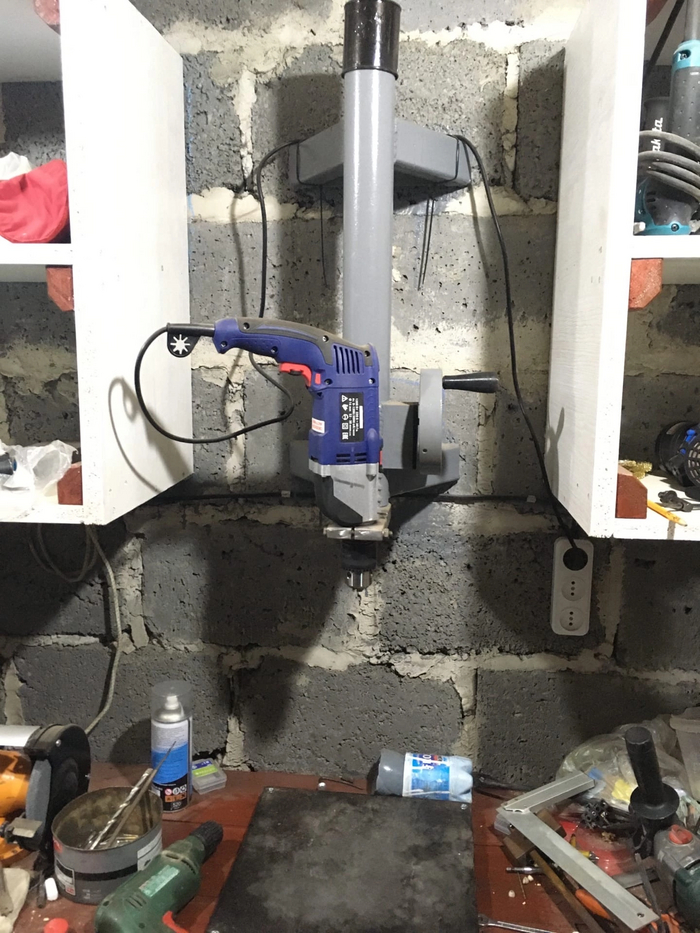

Бомж сверлилка
из ноги от поворотного стола какого-то станка и разного подножного мусора.
Механизм червячный, так что при опускании дрель не имеет возможности самостоятельно двигаться по вертикали.
Показать полностью
2
Мой сверлильный НС-12
В связи с ранее намеченым планом обустройства моего гаража возникла необходимость в покупке сверлильного станка после ремонта. Вернее, станок я купил еще раньше, тогда же и начал его приводить в порядок и делать для него стол.
Вот, что я купил за небольшие деньги.
Пришлось везти за 160км. Из другого города. Мотор крутит. 380вольт. Везде люфты в палец. Патрон заварен в глухую.
Сделал стол для него. На колесах.
Разбираю. Все в несколько слоев краски покрашено. Наношу смывку старой краски. Приходится подогревать феном. В гараже не жарко. Растираю кисточкой.
Через час наблюдаем чистенькую деталь.
Окрашиваю молотковой эмалью.
Разбираю дальше. Очищаю от краски. И опять смывкой.
Крашу молотковой эмалью.
Извлекаю все подшипники. Включая подшипники на моторе. Под замену все.
Вверху вал, который был на станке в момент покупки. Загрызанная шестерня, наваренная и опять погрызанная. Нижний вал-купил новый.
Купленный вал отдаю токарю с просьбой увеличить длину и добавить резьбу. На следующий день забираю. Вот готовый, новый вал внизу.
В своих поделках, мне нравиться использовать вторично предметы быта. Зачастую, не по прямому назначению. Из-за этого приходиться сталкиваться с критикой и недопониманием. Как это было в истории с мангалом и стартером для мангала , с печью для казана , саджем и крышкой для него , скорее всего так же будет и с светильником за 1руб. 47 коп, столом со станиной из Подолки и т.д. Я не сильно парюсь по этому поводу. У каждого свое видение прекрасного. Делаю для себя и получаю от процесса удовольствие.
Далее о сверлильном.У родителей на чердаке, экспроприирую старый чайник из нержавейки. Чайник размечаю. И разрезаю напополам.
Делаю примерку по месту.
Кожух для НС 12 из чайника готов. Ставлю в распределительную коробку, рядом с мотором на 380вольт, конденсатор 50мкф. для запуска и работы на 220вольт.
Добавляю крепление для кнопки из металла. Примеряю кнопку. Удобно управлять правой рукой. Добавляю трансформатор для лампочки.
Ставлю светильник, собранный из того, что было. Галогенка на 12 вольт. Патрон заменил на новый.
Лампа включается отдельно. Кнопкой.
Крашу молотковой эмалью кожух защиты из чайника.
Ручку подъема пиноли варю по месту. Использую вал шаровой опоры какой то.
Меняю патрон на новый.
В ожидании подъемной пружины, небольшая фотосессия сверлильного станка НС 12.
Показать полностью
25
Минифрезер из китайской сверлилки
Доброго времени! В общем захотелось фрезер домой, но самый дешовый стоит под 1000 баксов, на такие траты я пока не готов, да и обьемы у меня весьма скромные. Решил поэкспементировать и сделать китайский конструктор. По доработке сверлилки в интернете довольно много видео, а вот по использованию в качестве фрезера по металлу не особо + нигде не упоминается о проблеме выпадающего патрона)). В общем кому интересно смотрите, знаю что качество хромает, а язык так вообще спотыкается и каГтавит. Впрочем это техническое видео, а не художественное))
Сверлильный станок Ш2910А

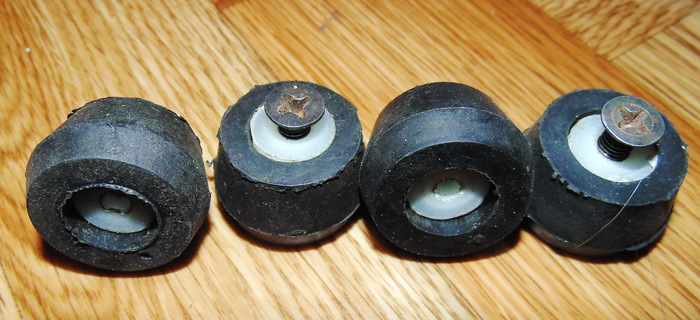

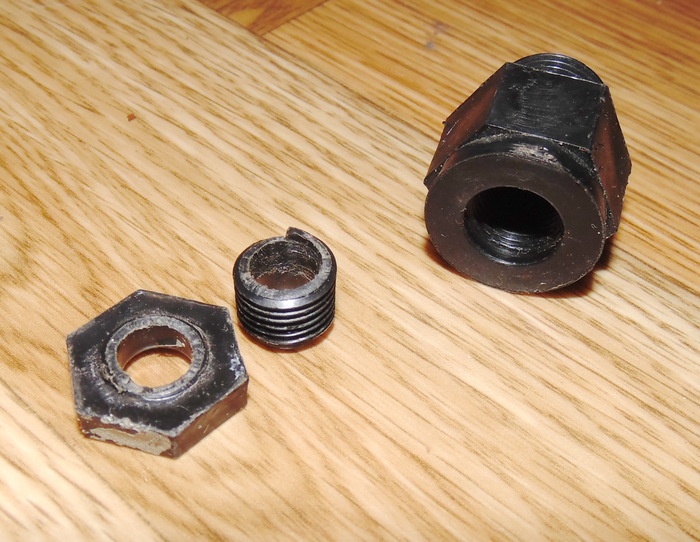

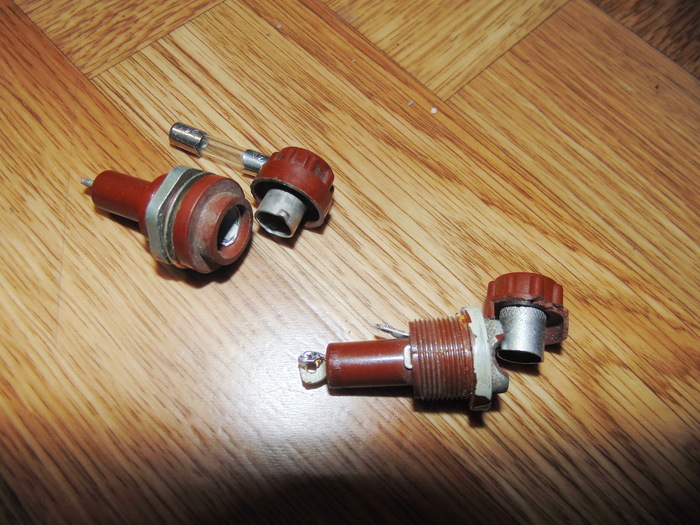

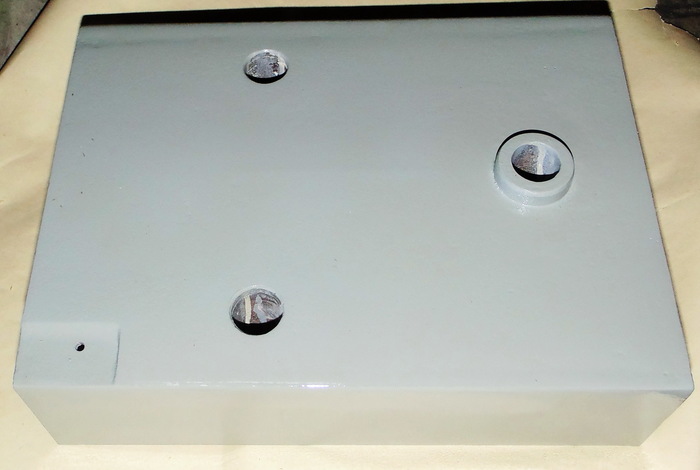

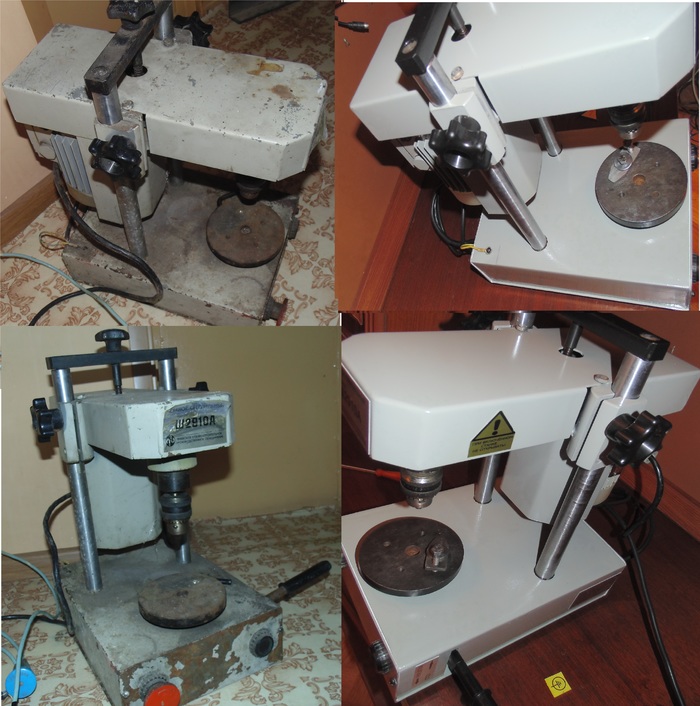

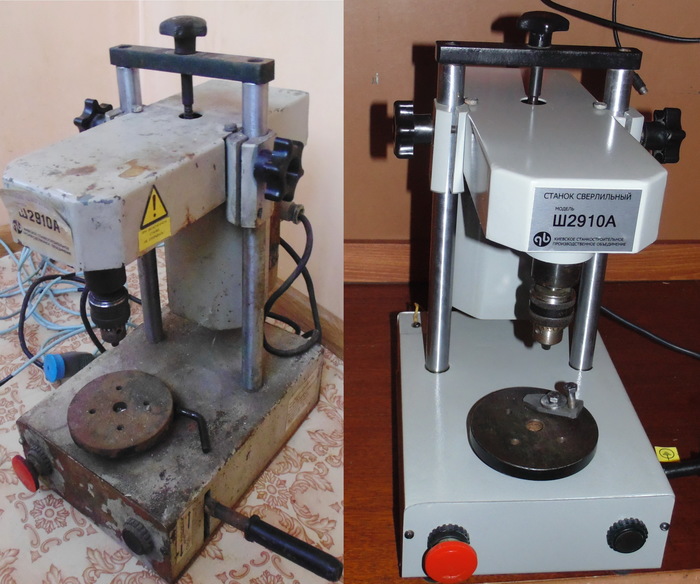

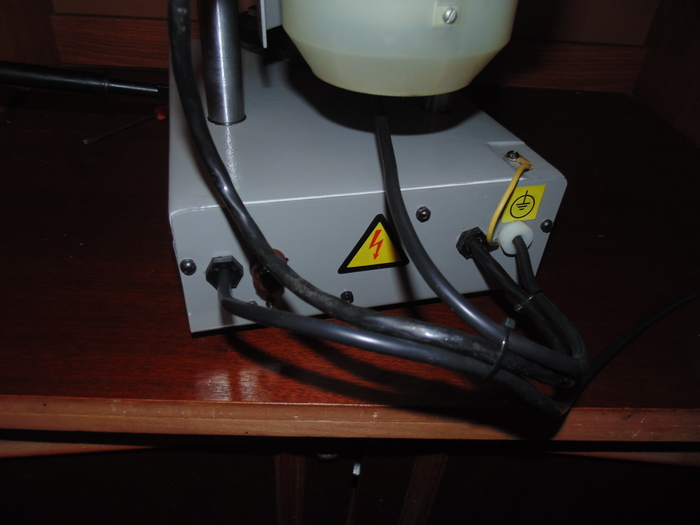

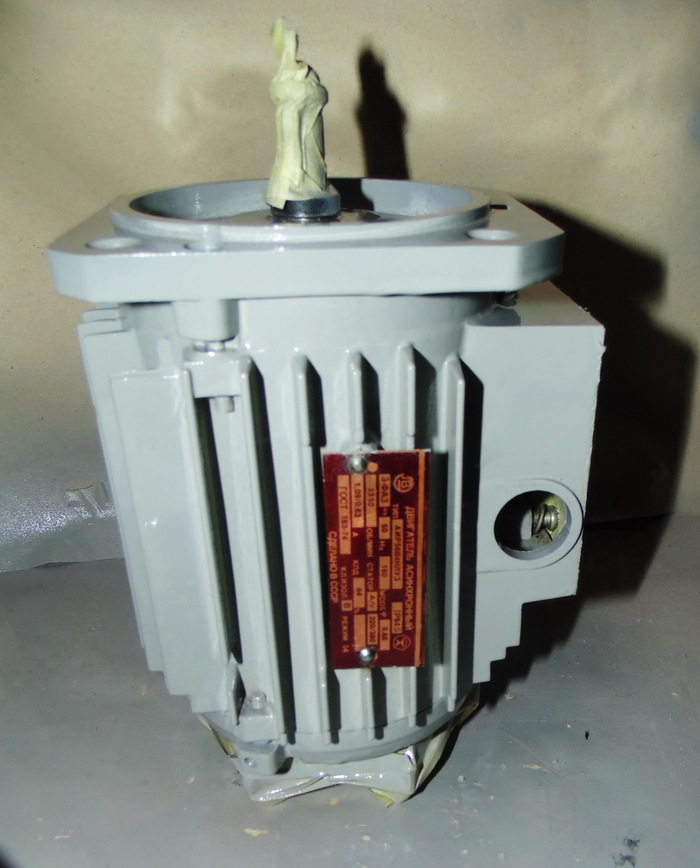

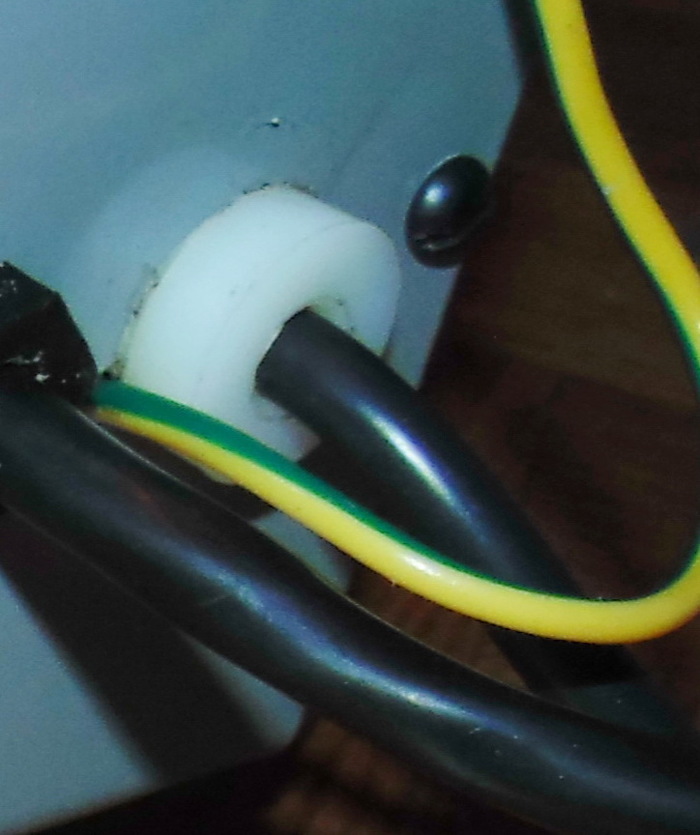

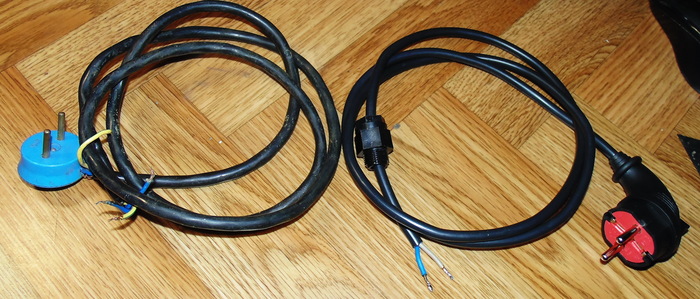

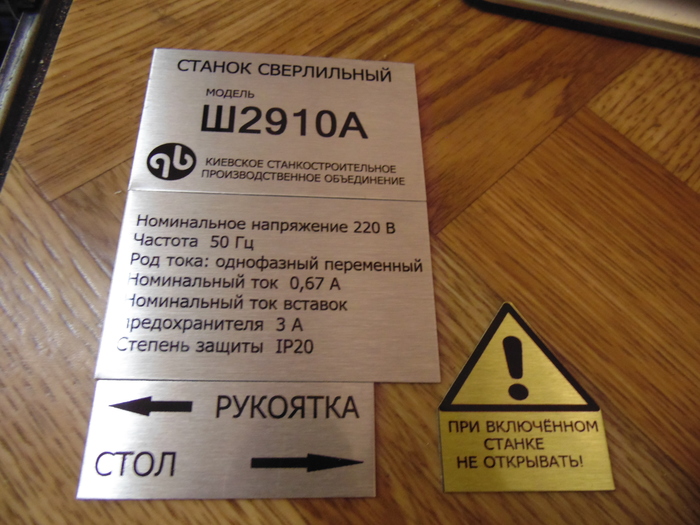

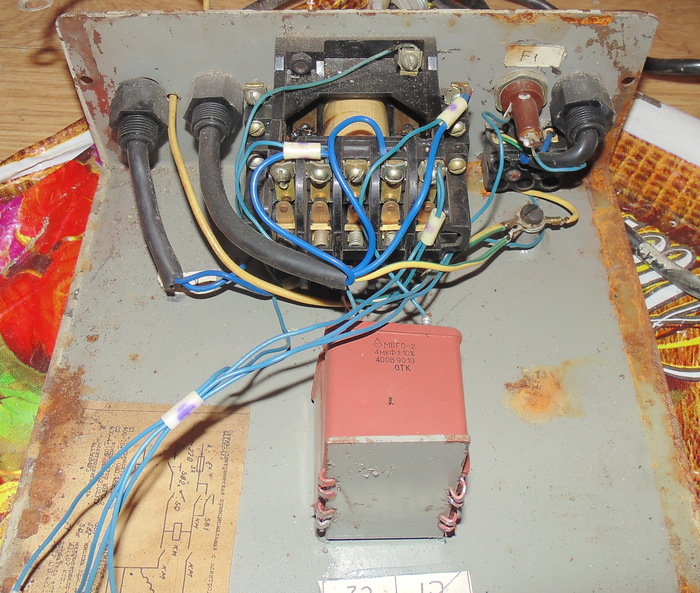

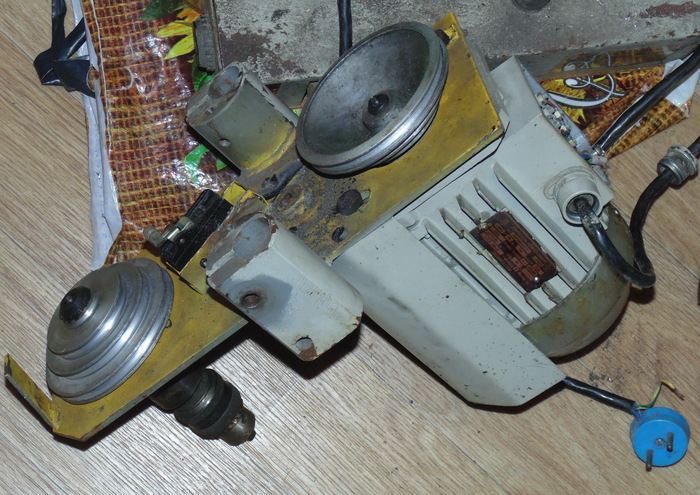

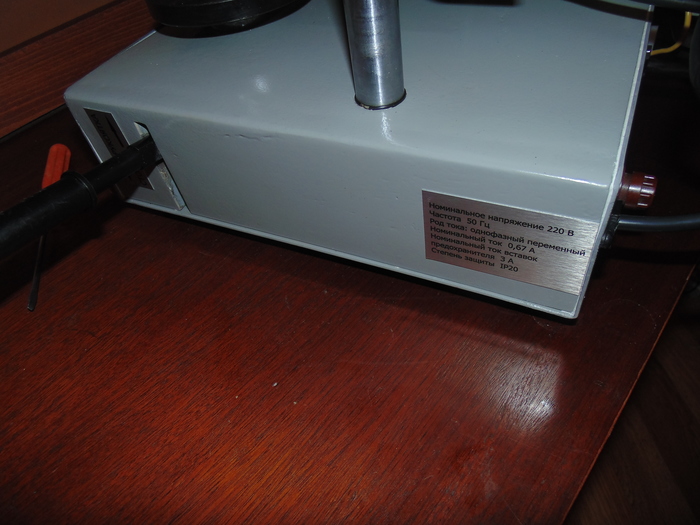

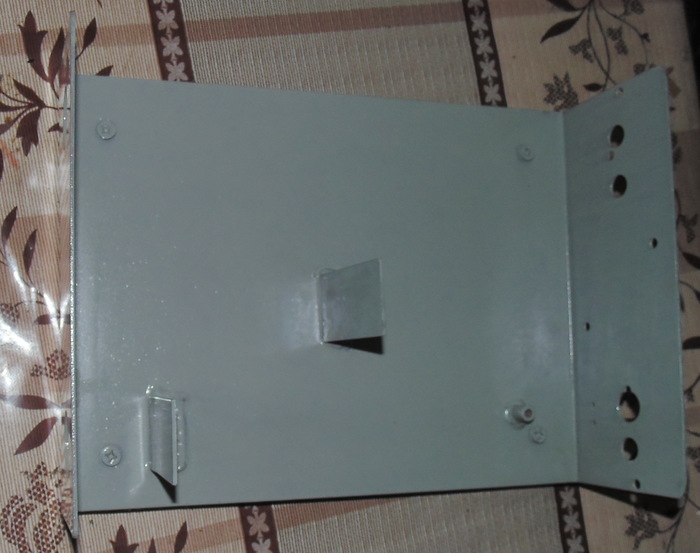

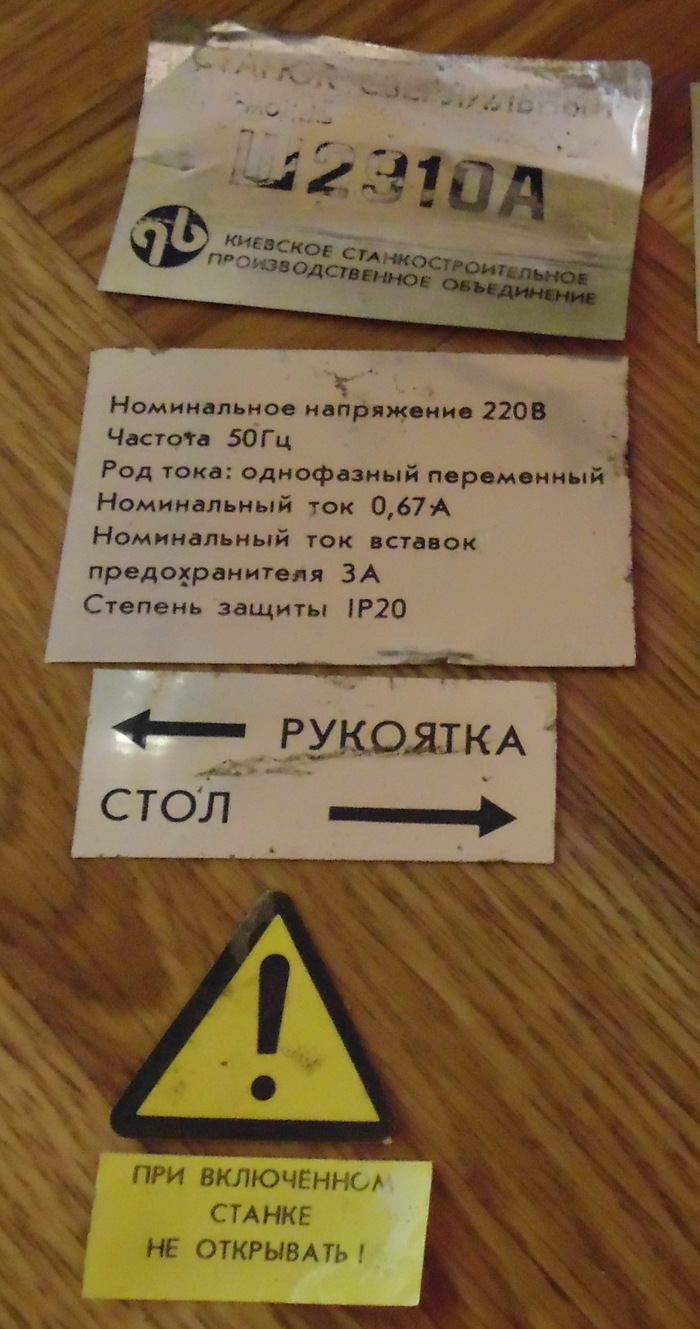

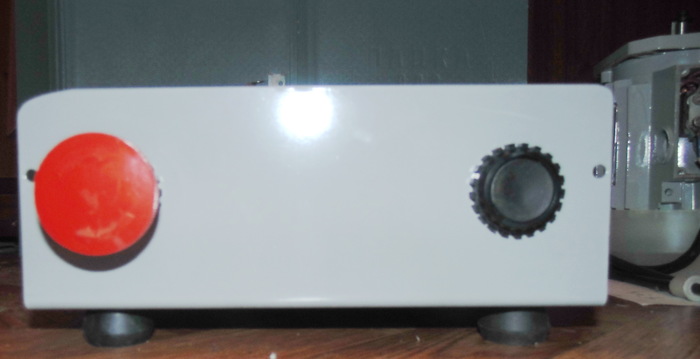

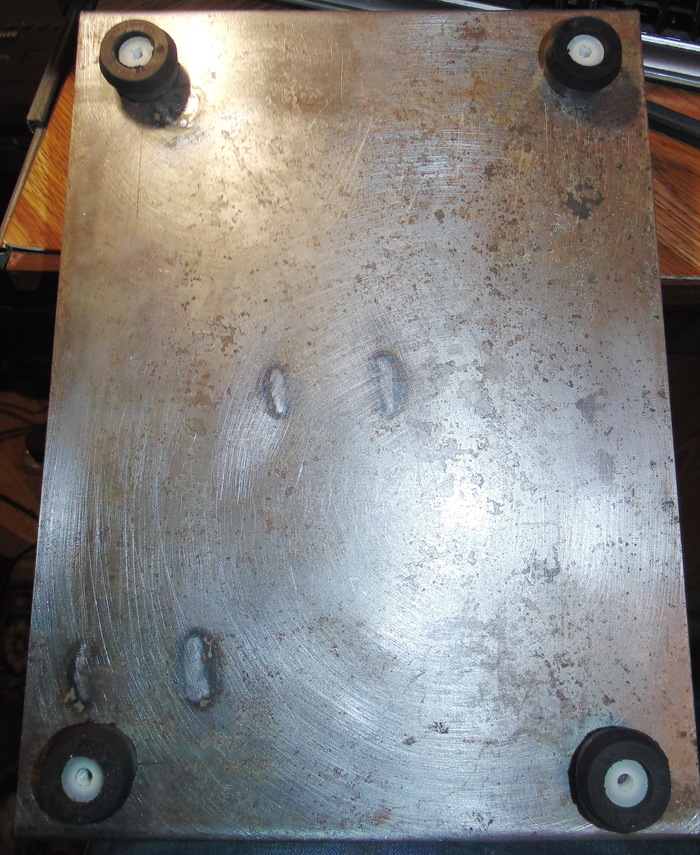

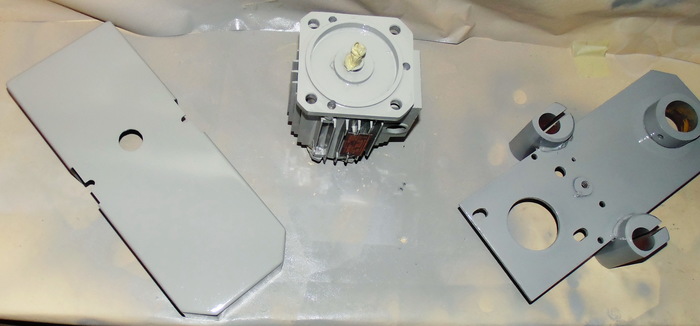

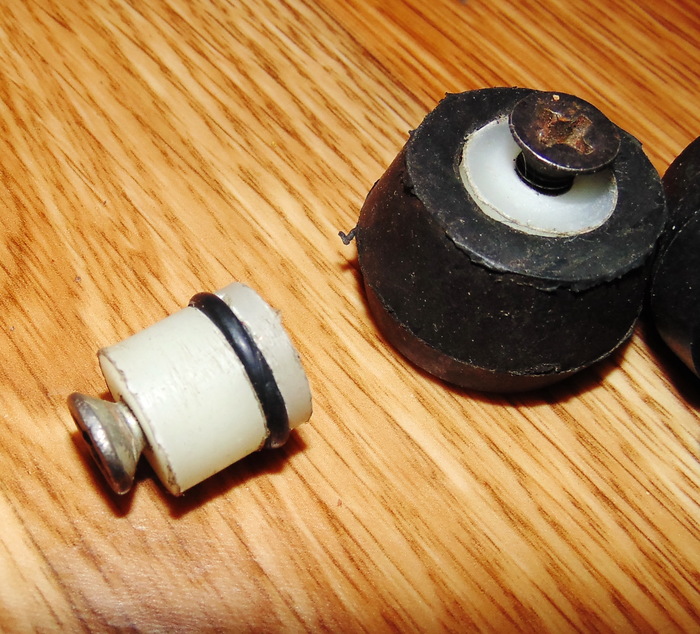

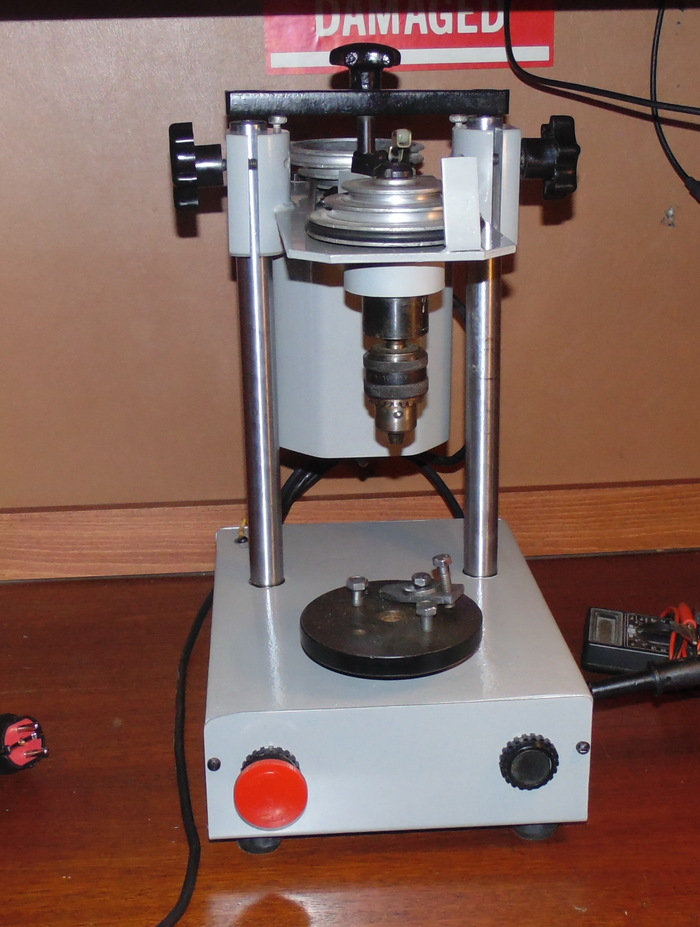

Станок школьный учебный сверлильный модели Ш2910А. Киевский станкостроительный завод 1990 г.в.(ТТХ станка см. фото). Давно искал именно этот настольный станочек в коллекцию своих школьных станков. Конечно найти такие вещи с каждым годом все сложнее, но мне повезло найти практически новый станок, в полном комплекте с заводской инструкцией и даже в родной таре. За годы хранения в каком-то сарае на станке появилась ржавчина и другие следы неправильного хранения. Полностью разобрав станок, я принялся чистить его до металла и готовить к покраске. Поскольку станком не пользовались, подшипники шпинделя и двигателя как новые и их трогать я не стал, только заменил смазку. Красил, после грунтования, алкидной эмалью в три слоя, аэрографом. Некоторые детали пришлось все же изготовить или заменить, к примеру это ножки для станка (решил что будет лучше если станок весом 30кг стоит на ногах, пригодились капролон и втулки аммортизаторов), гермоввод проводки, новый ремень, держатель предохранителя, частично проводка. Шильдики пришли в негодность, были отсканированны и распечатаны методом сублимационной печати на алюминии,так же изготовил прихват стола. Собирал станок со всеми родными винтами, очистив их от ржавчины травлением в лимонной кислоте. В конце поста сравнительные фото "до" и "после". На все потратил 4 вечера по пару часов, зато теперь в коллекции такой красавец!)
Показать полностью
24
Когда слово "дрель" слишком сложное
П.с.: с днем строителя!
