Модернизация увлажнителя uhb-200 - новый этап⁠⁠

Не так давно ремонтировал блок питания увлажнителя и делал простейшую автоматизацию с помощью модуля esp 8266.

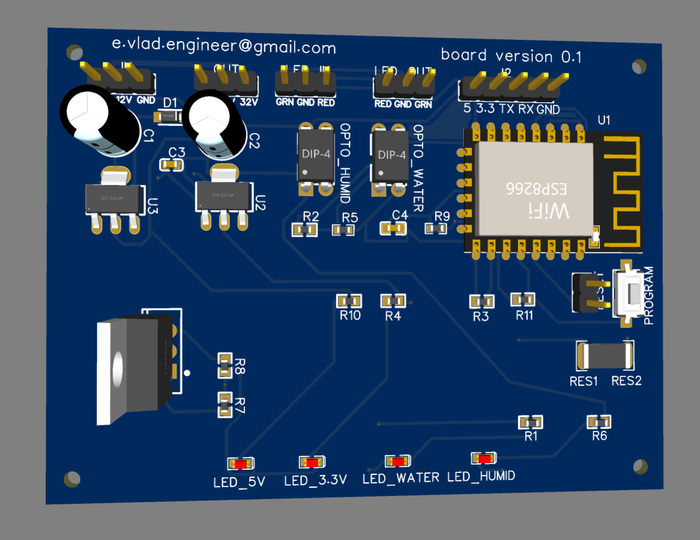

Плату тогда собирал "на коленке", сейчас же пошел прогрессивным путем, и занялся проектированием платы на компьютере в сервисе easyeda.

Составил схему, подобрал элементы, сделал трассировку дорожек.

Заказал плату в jlcpbcb, с доставкой обошлось в районе 600 рублей, пять плат стоили 2 доллара.

Около трех недель ожидания и платы на руках.

Качество на уровне, дорожки и шелкография читаемы.

Платами доволен, расскажу о косяках, которые были внесены мною и как их исправлял.

Из глобальных ошибок:

1. По незнанию некоторых вещей, стабилизаторы ams1117 на 3.3 и 5 вольт соединил неверно, выход Vin был соединен на GND - пришлось резать дорожки и проблема ушла.

2. Управление увлажнителем реализовано коммутацией минуса питания БП, и следовательно минус с блока заходит на плату управления, и с помощью мосфета IRF540NPBF и esp8266 идет управление подключением минуса.

Также через плату идет 12 В и 32 В, и как раз с дорожкой для 32 В немного косяк - ее ширина получилась 0.4 мм, что катастрофически мало.

По расчетам, для тока около 2 А ширина дорожки должна быть минимум 0.77 мм, а лучше 1 мм.

3. Еще неверно соединил reset esp8266 и поэтому около часа не мог запустить модуль на прошивку.

4. Некоторые площадки под элементы отличаются от нужных, вроде делал под smd 0805, но некоторые получились 0603.

В итоге все глобальные несоответствия устранил и в следующей версии платы это исправлю.

Вот отличия "пятаков" под smd.

Не очень скоро были подобраны элементы для платы, согласно задумке.

По итогу все элементы запаяны и дальше продолжен этап тестирования и написания программы.

С разных ракурсов.

Плата в работу

С помощью arduino IDE код, написанный согласно задумке, загружен в устройство, используя внешний программатор.

Теперь реализовано две функции - включение/отключение.

И контроль наличия/отсутствия воды.

Тесты с поднятием/опусканием поплавка, для имитации окончания воды в увлажнителе.

Исходные коды добавлю после устранения косяков в коде и на плате.

p.s. Не смог пока устранить наличие "паразитного" напряжения от блока питания увлажнителя на плате управления, при "разорванном" минусе через мосфет.
