Метеостанция рукажопа.⁠⁠

Доброго времени суток, хочу поделится своим творением и как сказано в заголовке это метеостанция рукажопа, поэтому в данном проекте существует куча ошибок, но все равно работает.

Для начала компоненты:

Arduino Nano

ESP-01

Модуль соглосования логических уровней для ESP-01

Стабилизатор 3.3В

Экран 20x4

Модуль часов

Датчик температуры и влажности DHT22 и DHT11

Bluetooth модуль(хотя он немного лишний)

Блок питания на 9В

Модуль Реле (Двойной)

Что всё это умеет делать:

Включать\Выключать две розетки 220В

Показывать температуру и влажность за окном и в комнате

Показывать время и дату :)

А дальше нужно куда то записывать температуру, я знаю что есть много сервисов для сбора, анализа и управления для IoT утсройств, но я решил сделать все сам.

Так как есть хостинг, я сделал на php API (если это можно так назвать) для общения с ардуиной.

Еще один момент не знаю почему, но мне пришлось прошить код общения с хостингом прямо в ESP-01 иначе не работало, причины я так и не нашел, поэтому ESP и Ардуина просто общаются через SerialPort.

ESP каждую секунду посылает GET запрос что бы узнать состояние розеток(которые хранятся в БД на хостинге) и за одно посылает температуру и влажность за окном.

На хостинге Cron бережно каждые пол часа берет присланные данные температуры и записывает в другую таблицу для составления графика.

В случае если состояние разеток меняется ESP отсылает команду Ардуине.

Ну а управление всем этим происходит с телефона на Андройде и с приложения на ПК.

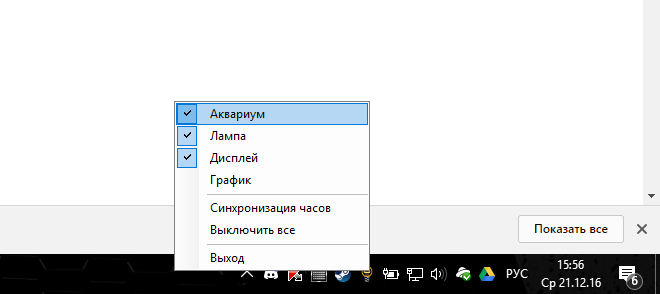

Включение и выключение, а также синхронизация часов (Через bluetooth, и я знаю что можно было это и через WiFi сделать, но .. читайте заголовок):

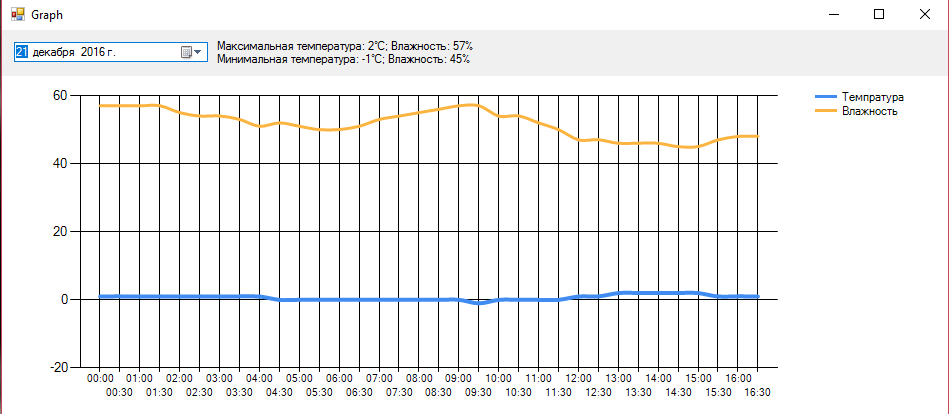

График температуры и влажности:

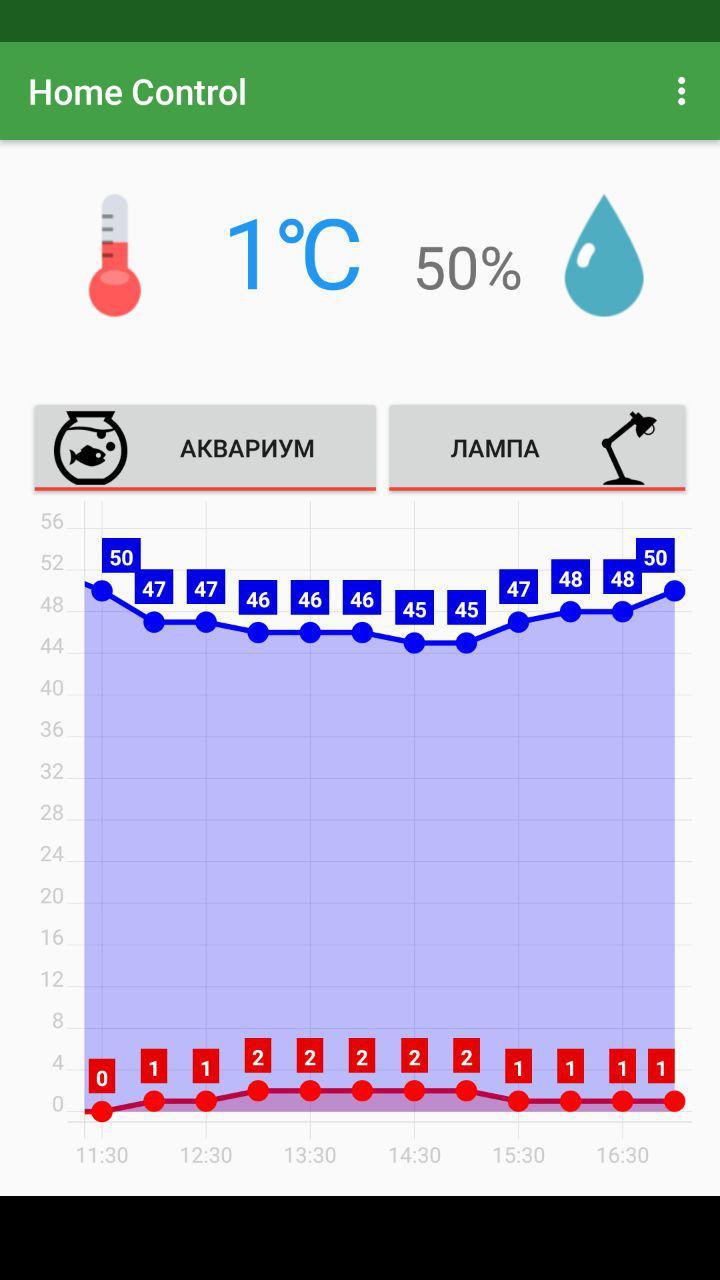

Управление с Андройда, для графика использовал библиотеку "hellocharts"

У меня первая розетка это свет в аквариуме, а вторая обычная лампа настольная.

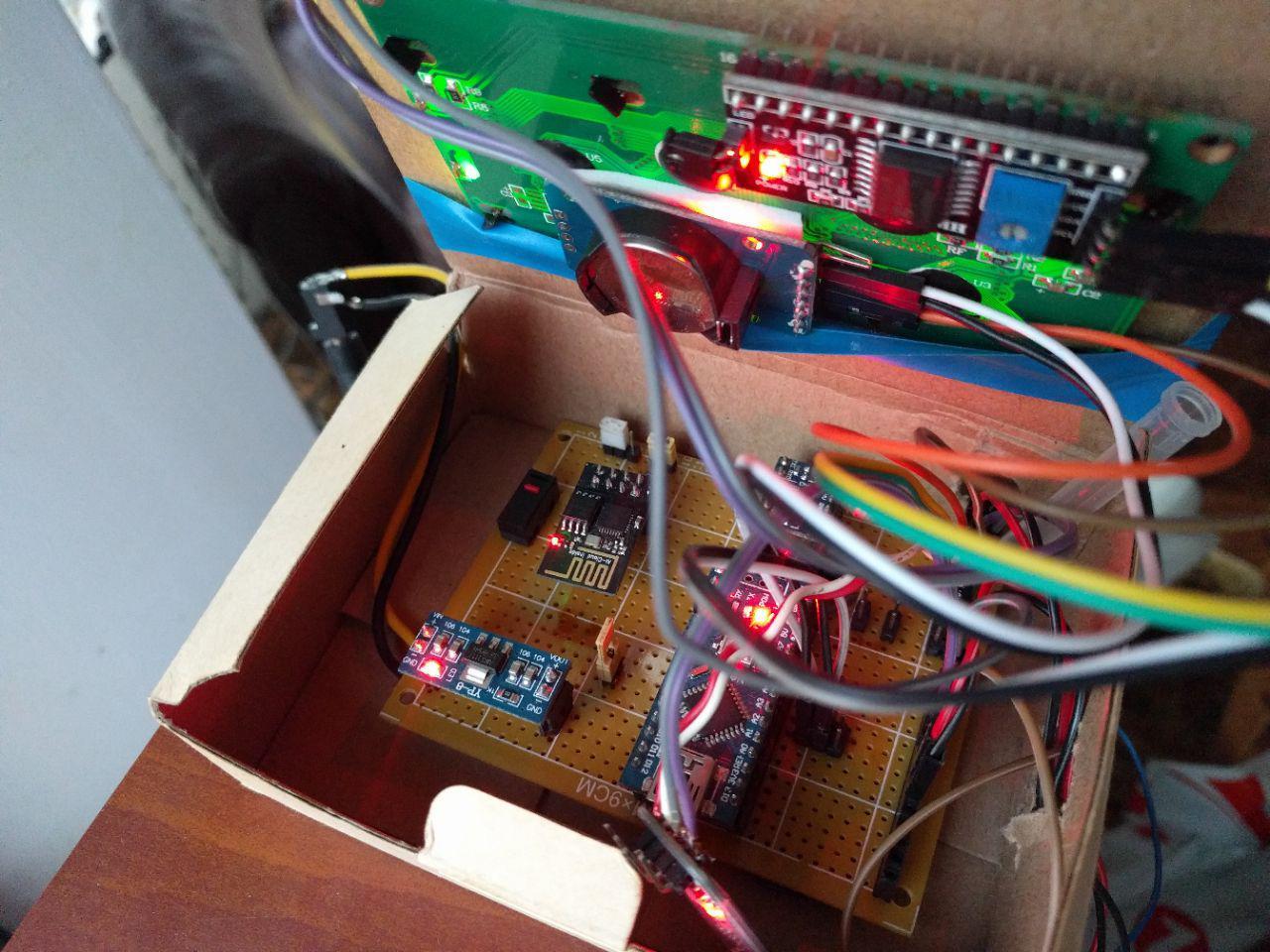

Вот так это выглядит:

Тут можно увидеть все компоненты и еще кнопку от компьютерной мышки(это Reset ESP), разные джамперы для включения отключения питания и пере прошивки ESP через Ардуину.

Вот и все! Я знаю что много чего можно было бы поумнее, дешевле, лучше сделать, но так как я недавно в этом, то на первый раз пойдет.

Все исходники тут Гугл Диск

Спасибо всем за внимание.
