Магнитола Sharp Wf-970Z(Bk). Простой ремонт выходного дня⁠⁠

Жила-была двухкассетная стереомагнитола от известной японской фирмы Sharp Wf-970Z(Bk). Эту магнитолу уже давно использовали просто в качестве оконечного усилителя послушать музыку с телефона или планшета.

Но однажды она "перестала играть". Владелец начал нажимать все кнопки и в конце концов добрался до сетевого переключателя 220-110В. Выбитый автомат стал её последним аккордом...

Так магнитола попала ко мне. "Не работает, не включается, не играет". Совсем...

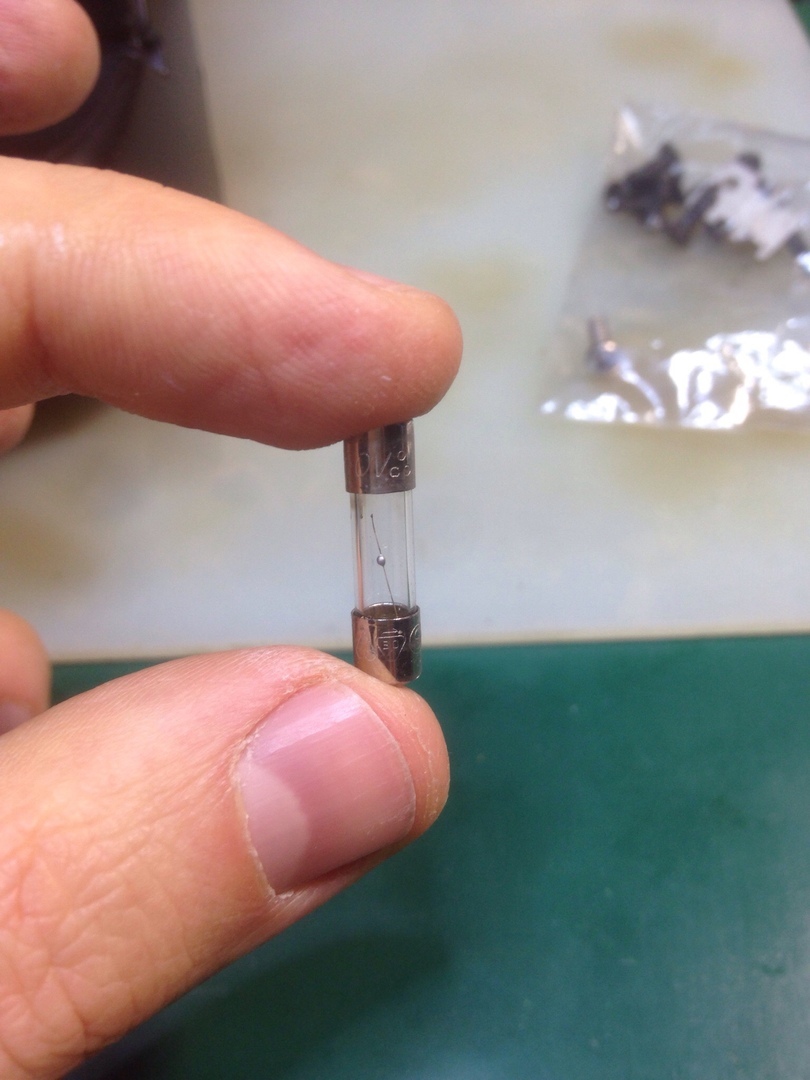

Но не всё так просто) Одним сгоревшим предохранителем (как надеялся владелец) не обошлось.

Силовой трансформатор тоже сгорел по понятной причине.

Но что хуже всего, по линии 12В основного и единственного питания всего около 10 Ом. Долго искать виновника не пришлось. При подаче 2В сильно грелась микросхема усилителя BA5415

Нахожу её даташит и меряю сопротивление линии питания Vcc (1 нога) относительно земли GND (12 нога)

Заказываю BA5415 и долго жду

Спустя 2,5 месяца приходит мягко говоря не совсем новая микросхема. Зато с замерами у неё вроде бы всё нормально.

Ставлю BA5415 на плату и смотрю что будет

Запитываю аппарат пока от лабораторного блока питания с ограничением тока (на всякий случай).

Работает.

Осталось выбросить весь блок питания и поставить что-нибудь современное импульсное не менее чем на 30Вт мощности (по паспорту потребляемая мощность: 30 Вт)

Собираю и проверяю что там передают по радио

Слушаю кассету от спека (православных записей советской эстрады в своей мастерской я не нашел)

Поработает еще, покряхтит. Ремонт бесплатный, за "спасибо".
