что это такое
А на что это похоже больше всего? Есть какие-то еще варианты кроме очевидного? О_о
Радиоприемник. Двухдиапазонный. Ламповый. Регенеративный. Довоенный.

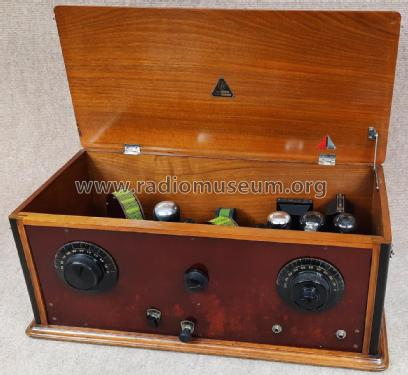

Если взять и погуглить надпись, которая у тебя на пол фотки торчит, то выяснится что радиоприемник немецкий, SABA Villingen, года приблизительно 1927-го. Похож на их HANN2000, но не он. Тут уж действительно надо радиолюбителя искать, там этих радиоприемников похожих друг на друга до черта.
https://www.radiomuseum.org/r/saba_hann_2000.html
раскрыть ветку (1)

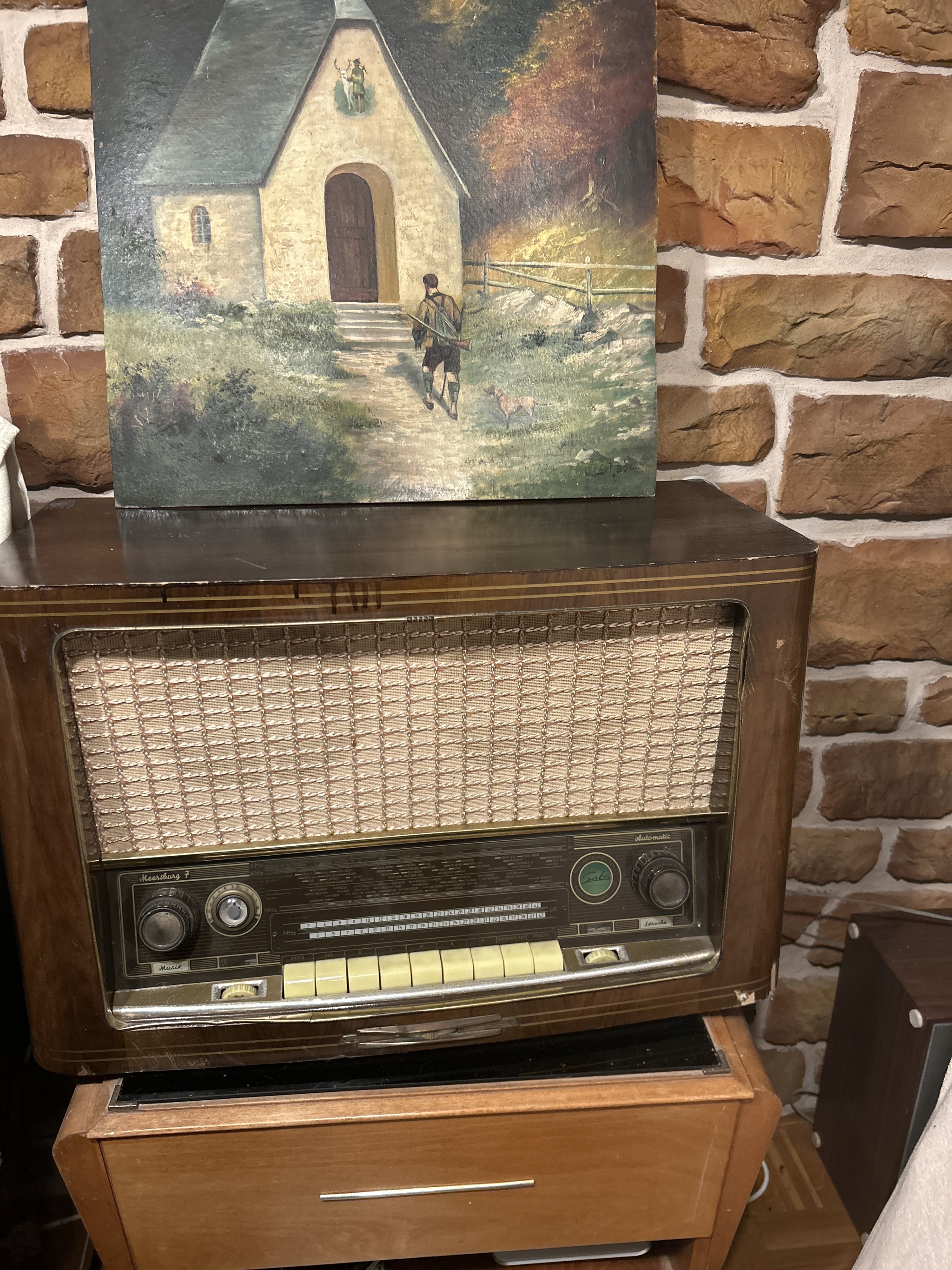

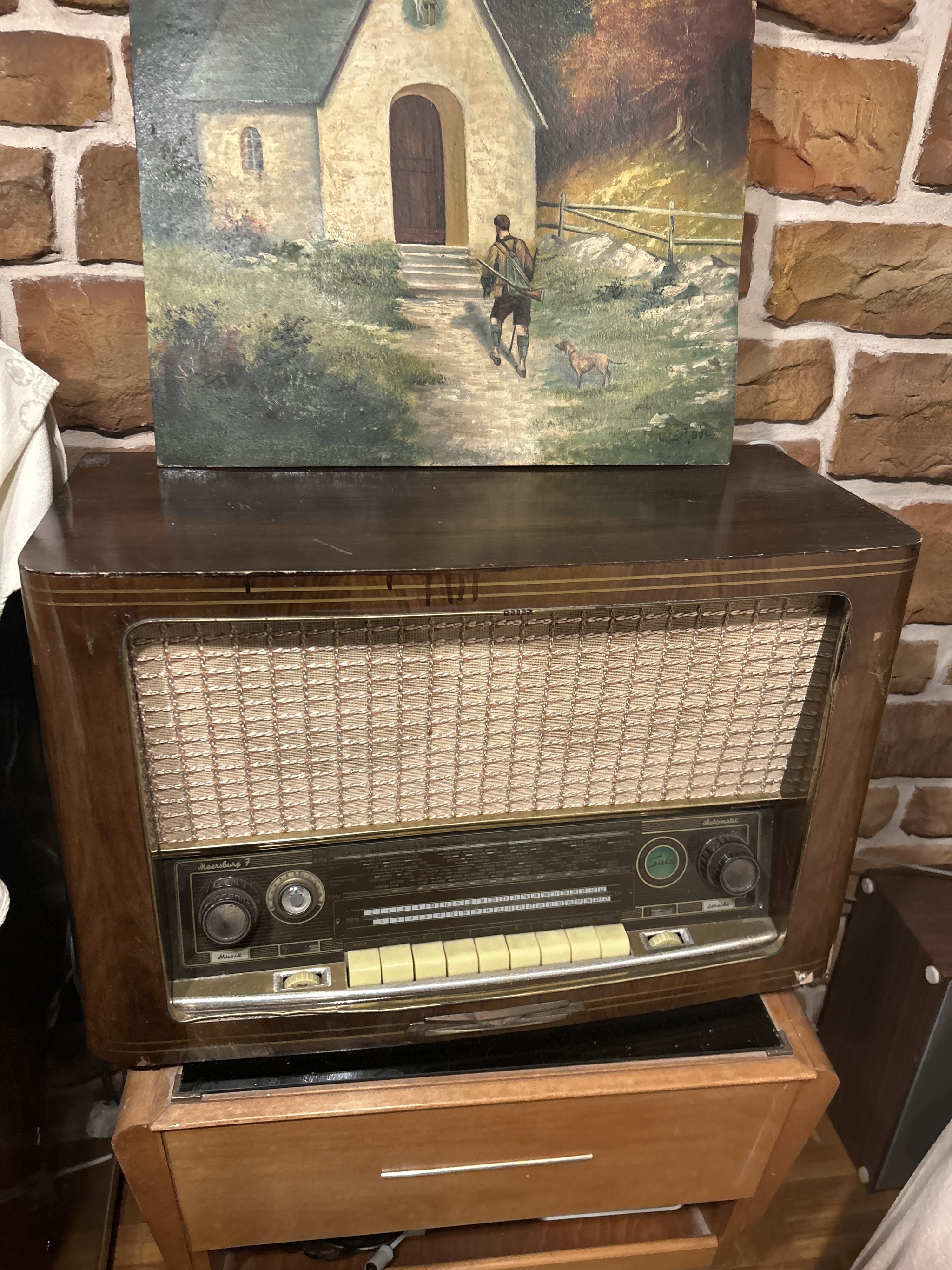

Я и слов то таких не знаю ,Регенеративный, Двухдиапазонный , это св и да? Какое питание у него? А динамик,? Я прошу прощения туповат в этом, но постоянно почему-то такая техника попадается. Есть саба 37 года, 50х годов, эта вообще в зале у мен стоит , звук бесподобный, автопоиск
показать ответы
Уже сказал, что настраиваемые катушки индкутивности. Пока не вижу неисправности. При вращении ручек двигаются ?
раскрыть ветку (1)
Да, эти алюминиевые полусферы двигаются, правда одна до того места где погнуто, но это решаемо.
Можно, но требует достаточно прямых рук. Они не должны сопрекасаться при любом положении ручки. (проверяется прозвонкой)
З.Ы. и подпорчены там похоже оба КПЕ. Тот что на первых фотках - как раз не сильно, а вот тот, что в конце - там хорошо погнули.
раскрыть ветку (1)
На первом фото - конденсатор переменной емкости с воздушным диэлектриком (убитый, пластины погнуты).

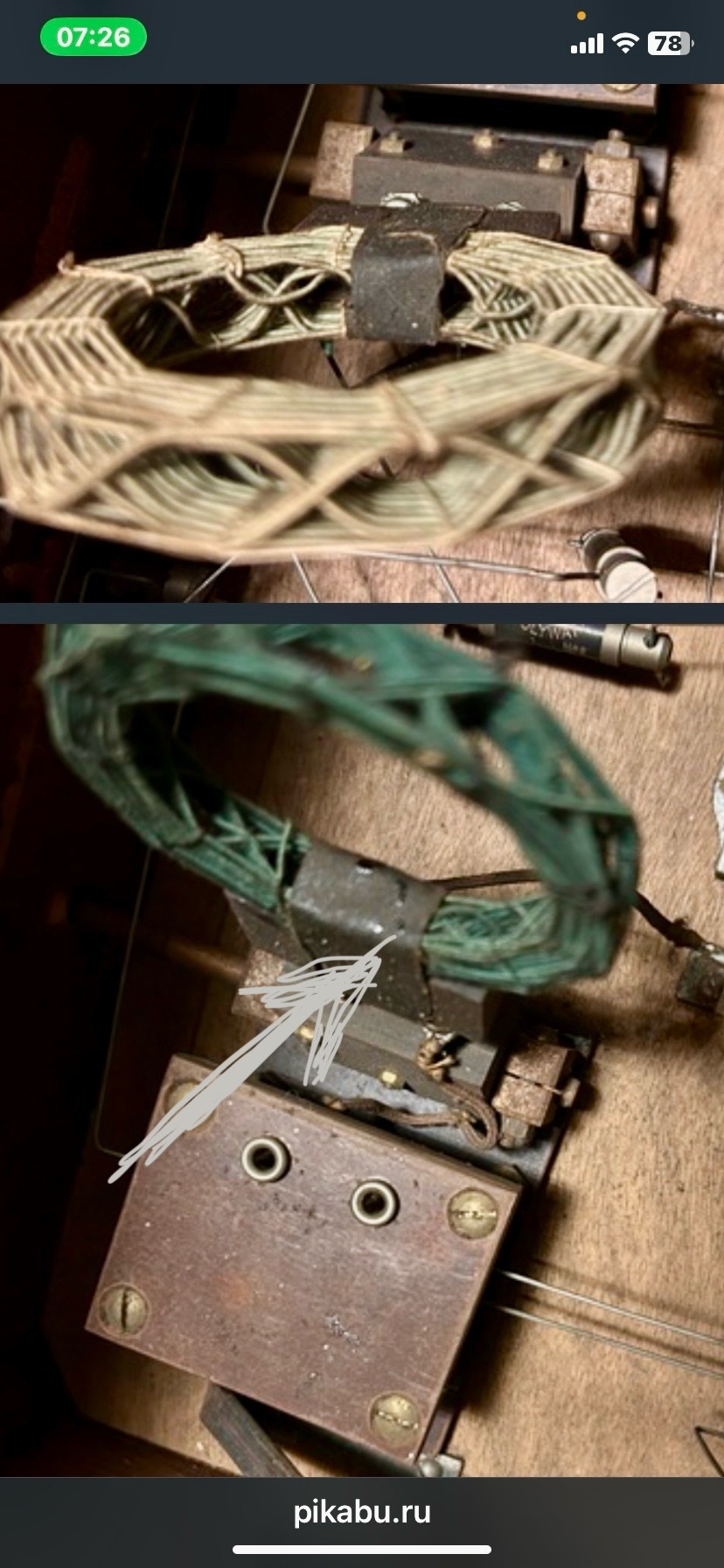

На втором - настраиваемые катушки индкутивности. Далее - вакуумные лампы и согласующий звуковой трансформатор. Все вместе - ламповый приемник прямого усиления. Годов этак 30-40х прошлого века.
раскрыть ветку (1)
Дык а чего там знать-то? Крутилки для настройки частоты две. Значит работает в двух разных диапазонах. Регенеративный значит что выходной сигнал с усилителя подается обратно на вход и усиливает входящий сигнал. По этому принципу большая часть радиоприемников той эпохи работало, потому что это проще супергетеродинов и качественнее прямого усиления.

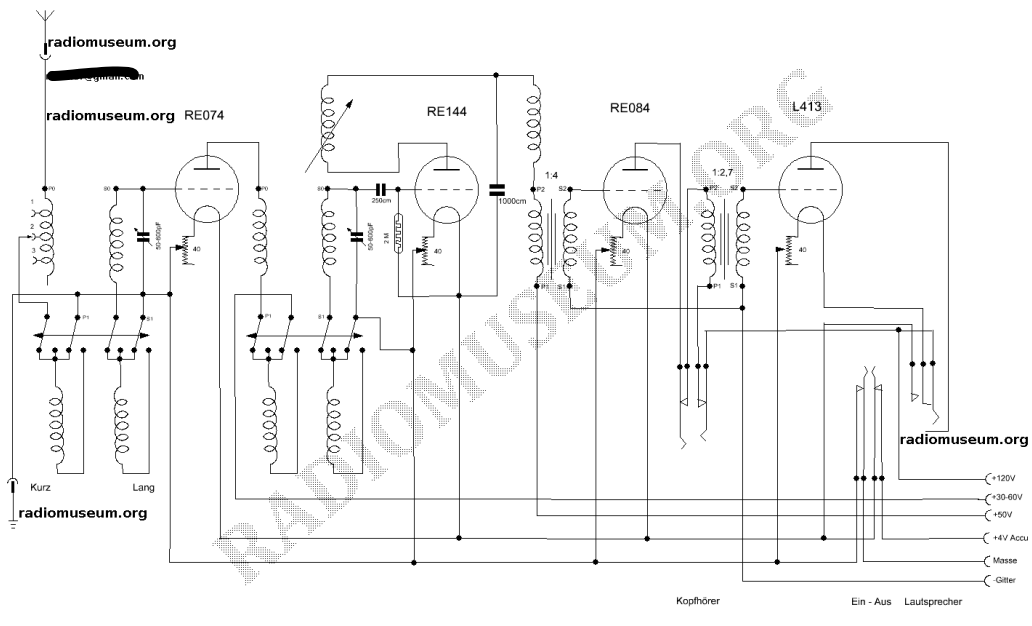

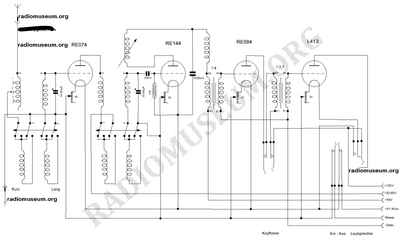

Про питание не скажу. Вообще далек от радиолюбительства. Надо искать конкретную модель и смотреть схему. Там по ссылке тонна всего, куча ссылок на какие-то каталоги и музеи. Вот схема от HANN2000, визуально начинка похожа, но надо разбирать и разбираться.
