Компьютерная ретроспектива

Привет Пикабу! В комментариях попросили сделать развернутый пост, ну что же, давайте вернемся туда где всё начиналось. Туда, где все эти сокеты, процессоры и видеокарты только зарождались и посмотрим, что изменилось за эти несколько десятилетий.

Socket 1

Начнем с разъема для процессора. Самое сложное здесь провести красную черту. Формально самым-самым первым сокетом можно назвать DIP, или по-русски двухрядный корпус.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Два ряда отверстий прямо в плате, куда втыкался процессор, и в случае с x86-решениями впервые использовался еще в 70-ых, с такими легендарными процессорами как Intel 8086 и 8088.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Но это что-то совсем древнее и вообще не похоже на современный сокет, пропускаем. Начало 80-ых, двух рядов уже не хватает – появляется PLCC, или пластиковый держатель чипа. Теперь контакты были со всех четырех сторон, но все еще на современные сокеты он походит лишь отдаленно.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Какое же крепление процессора на плате можно назвать первым сокетом? PGA 169. Да, существовал PGA 168, который неформально называют Socket 0.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Он поддерживал ранние Intel 486-ые и был достаточно быстро заменен уже официальным Socket 1, который прибавил ровно одну контактную ножку – что-то забыли, ДА, идея быстрой смены сокета у Intel это по канону. Так что именно Socket 1 логично считать первым сокетом. И по современным меркам он поддерживался довольно долго, аж 5 лет, с 1989 по 1994 год, на нем работали множество процессоров вплоть до топовых Intel 486DX4, а также клонов от AMD и Сайрикс.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Это была паразитическая гармония, у процессоров Intel и AMD были общие платы, и «красные» занимались по сути копированием процессоров «синих». К слову, и внешне большой разницы Socket 1 с тем же AMD AM4 почти нет – конечно, возросло число контактов, но основная идея крепления за 30 лет не поменялась.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

И да, тогда процессоры от Intel не были бракованными и тоже имели ножки.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Материнские платы под Socket 1

Но как выглядели платы с таким разъёмом для процессора? Абсолютно не так, как мы привыкли. Это такой ардуино на максималках.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Более-менее привычный нам сейчас вид с процессором в центре, слотами ОЗУ и модулями расширения снизу стали получать лишь на Socket 370 в конце 90-ых, когда ПК стали достаточно массовыми и на рынке уже присутствовали крупные игроки, такие как ASUS, вынужденные договариваться о стандартизации. Производители более ранних плат размещали процессор и ОЗУ так, как было удобно с точки зрения компоновки и производства.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

В платах с Socket 1 из начала 90-ых вы не найдете привычной 24-pin колодки питания. Того коннектора, который легко подключить, но очень сложно потом выдрать, появился он лишь в 1995 году с принятием стандарта ATX, и то в форме 20-pin . И это важная точка отсечения: к платам из 1995 года современные БП подключить можно, а к более старым – без танцев с бубном уже нет.Также на плате не было разъема для подключения питания процессора. 486-ые потребляли десяток ватт, поэтому и не требовали дополнительной запитки.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Также на плате не было разъема для подключения питания процессора. 486-ые потребляли десяток ватт, поэтому и не требовали дополнительной запитки.

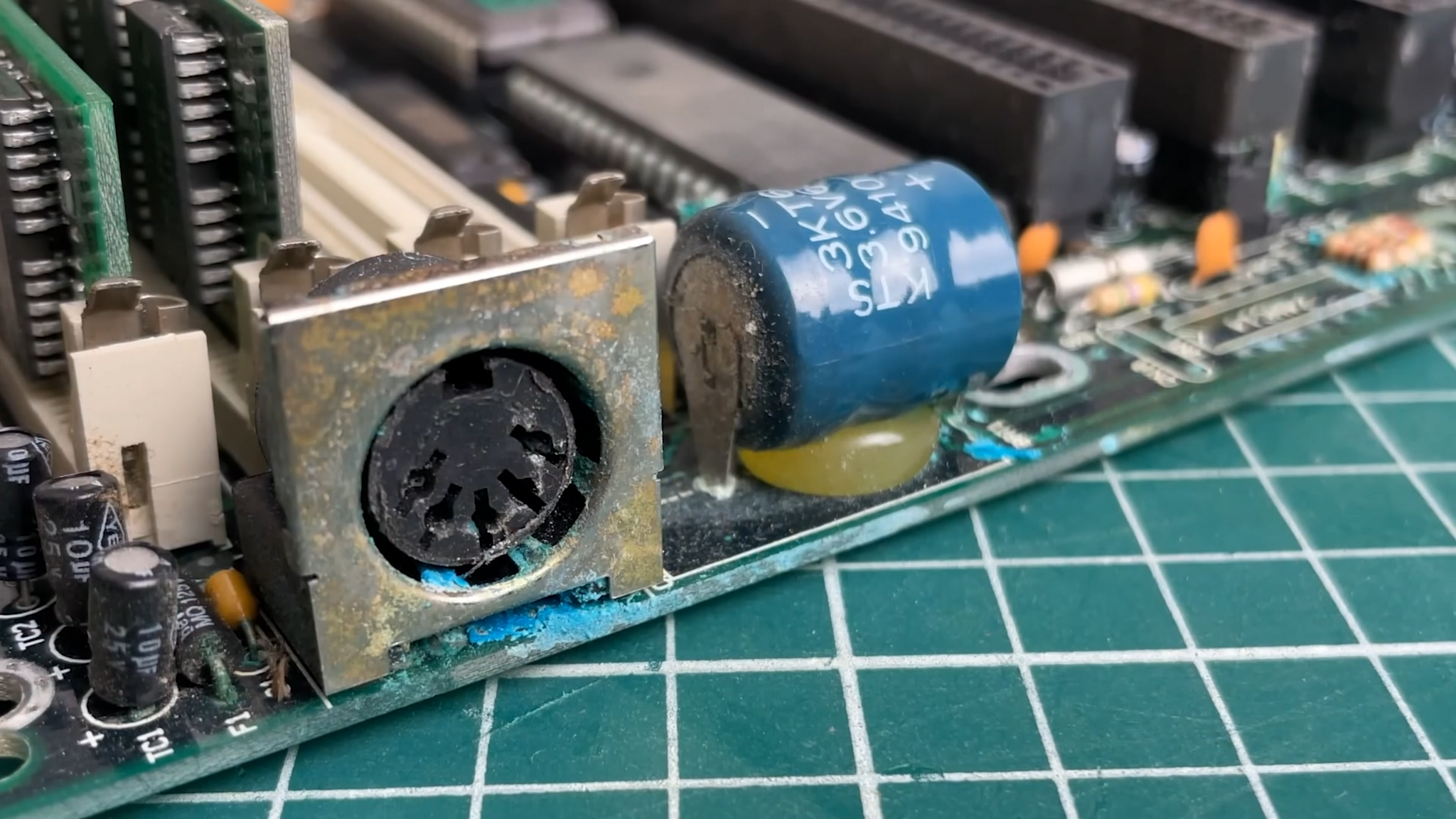

А вместо привычной нам батарейки BIOS стоял небольшой бочонок. От долгого неиспользования такие никель-кадмиевые батарейки могли подтекать, что только усложняло задачу восстановления работоспособности плат. Также у плат тогда было очень мало выходов – нередко один-единственный AT-порт для подключения клавиатуры (мышь тогда была не обязательным атрибутом).

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Никаких вам USB и даже LPT с COM – тогда использовался несколько другой подход: минимум всего на плате, зато максимум слотов для подключения – это позволяло здорово сэкономить, так как нередко хорошая звуковая карта стоила как весь ПК. А вместо PCI Express тогда использовалась его бабуля, шина ISA, которая в максимуме выдавала умопомрачительные 4 мбайта/с.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

И вот именно в слоты ISA можно было пихать все что душе угодно. Звуковые карты, сетевухи, дисководы для дискет и конечно же видеокарту. По этой причине ISA-слотов на материнской плате было много, нередко по 6-7 штук, чтобы была возможность разместить всю необходимую периферию.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Да, сейчас таким количеством PCI может похвастаться разве что серверная плата, или майнерские никому не нужные франкенштейны.

Процессоры Intel 486

Платы с тех пор изменились сильно. А что насчет процессоров? Тут как посмотреть – если снизу, то 486й Intel слабо отличается даже от современных Ryzen – ну разве что ножек стало на порядок больше.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

А вот вид сверху поменялся значительно – все современные процессоры имеют медные крышки, а вот решения из 90-ых обычно было керамическими. Причина тут лежит на поверхности: это сейчас процессоры требуют серьезного охлаждения, тогда же нередко хватало обычного радиатора. Собственно, именно поэтому на платах и не было отверстий для крепления кулеров – они если и использовались, то были максимально простыми и легкими, и просто приклеивались на керамику.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Из интересного стоит отметить, что тогда кэш второго уровня находился на самой плате, а максимальная частота процессоров 486-ой серии не превышала сотню мегагерц. Зато у них уже был встроенный математический сопроцессор, он же FPU – предшественники в лице 386-ых были без него. Также можно прикинуть рост производительности за 30 лет. Например, 50-мгц 486DX2 имел производительность около 0.05 ГФЛОПС, а народный Ryzen 5 3600 набирает около 500 ГФЛОПС, то есть он в 10 000 раз быстрее.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

ОЗУ FPM

А вот что несильно внешне изменилось за 30 лет, так это модули ОЗУ. По сути разве что сами модули стали больше, чтобы вместить больше контактов и банок памяти. Конечно, внутреннее устройство серьезно отличалось от привычного нам стандарта DDR SDRAM, который появился лишь в 1998 году.

Если же мы откатимся еще лет на 6-7 назад во времена Socket 1, то самым прогрессивным стандартом памяти был 30 pin SIMM FPM, что переводится как модуль памяти с однорядным расположением выводов, поддерживающий быстрый страничный режим. До 200 мбит/с на частоте 25 МГц – вероятно скорость вашего интернета выше.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Емкость тоже не удивляет – 1-2, реже 4 МБ на модуль. А вот количество слотов под ОЗУ внушает уважение – нередко на плате их было по 8 штук. Сейчас таким количеством могут похвастаться в лучшем случае серверные или HEDT-платы. В итоге с 8 модулями по 4 МБ можно было получить 32 МБ – и на начало 90-ых это нереальный объем.

2D-видеокарты

Многие уже заметили, что у плат начала 90-ых не было видеовыхода. Встроенные видеоядра появились лишь в начале 2000х. Тогда дискретная видеокарта была обязательна, без неё полюбоваться на цветную Windows 3 не получится.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

И да, никакого ускорения 3D – карты тех лет умели работать только с 2D. Никакого 32-битного цвета – даже 256 цветов было счастьем, которое нередко требовало снижение разрешение до 320х200.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Королём по разрешению было VGA, или 640*480 – нередко всего при 16 цветах. Современные мониторы к таким картам подключить их едва ли получится: скорее всего вы увидите картинку типа «вне диапазона».Так что если вы планируете собрать себе ПК тех лет – запаситесь ЭЛТ-пушкой.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

А как же Wolfenstein 3D из 92 года? В те далекие уже времена был софтверный рендеринг, то есть картинку полностью обрабатывал процессор. Разумеется, осилить высокие разрешения он не мог, но тогда это мало кого смущало. У видеокарты была единственная цель – вывести картинку на монитор.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Какой была RTX 4090 в начале 90-ых? Например, S3 911 – могла выводить целых 256 цветов и имела до 1 МБ памяти. К слову, тогда была фишка, которая пригодилась бы сейчас пользователям многих видеокарт – видеопамять можно было самостоятельно увеличить без всякого паяльника, на карте для этого были слоты.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Звук

Окей, картинку из «вульфа» мы вывели. Но хочется же еще и звук? Самым простым вариантом было подключение PC speaker.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

Да, издаваемые им звуки сложно назвать музыкой – но это в любом случае было лучше чем ничего. А вот для зажиточных ПК-бояр тех лет существовали ISA-аудиокарты – например, популярные решения Sound Blaster, первая версия которого вышла в далеком 1989 году. Такая карта могла выдавать монозвук с частотой дискретизации в 22 кГц, что вдвое меньше минимально принятых сейчас 44.1 кГц.

Компьютерная ретроспектива Компьютер, Ретро, Intel, AMD, Видеокарта, Процессор, Электроника, Видео, YouTube, Длиннопост

К слову, даже по сегодняшим меркам это не так плохо – качество, выдаваемое такой карты, вполне сравнимо с FM-радио, которое до сих пор массово слушают многие водители. Ну а уж в 89 оно вызывало истинный восторг у меломанов, ведь до начала эры MP3 оставалось еще 5 лет.

Еще одним интересным и ожидаемым нюансом аудиокарт тех лет было отсутствие стандартизации, то есть разработчикам тех же игр приходилось оптимизировать их под каждую конкретную карточку – разумеется, обычно брались лишь самые популярные. Именно тогда началась эпоха так называемых Sound Blaster совместимых карт, которые были дешевле оригиналов, но при этом также позволяли насладиться звуком в большинстве проектов.

Сетевая карта

Сейчас нам сложно представить свою жизнь без интернета, компьютер без интернета уже не полноценен. Но 30 лет назад все было иначе. Самый первый HTTP-сайт, который работает до сих пор работает появился лишь в 1991 году . Тогда же появился первый браузер Mosaic, но в целом выход в сеть тогда был необязательным, и тот же Internet Explorer появился лишь в 95.

Однако это не значит, что сетевыми технологиями никто не пользовался. И до интернета существовало множество компьютерных сетей, так называемых BBS или по-русски бордов, самой известной из которых был Фидонет – который, кстати, тоже работает до сих пор, и к нему можно подключиться через обычный эмулятор терминала. Обычно в таких сетях узлами были сами ПК пользователей, на которых хранилась общедоступная информация. Ну и разумеется чтобы обеспечить подключение к таким сетям нужна была сетевая карта.

Лимит картинок на Пикабу закончился, если интересно, будет вторая часть. Полное видео пропитанное подробностями и ностальгическими звуками:
