Хэлп, автомобилисты!

Досталась мне на халяву вот такая вот магнитола:

Но, увы, в интернете я такую магнитолу даже не нашёл, а следовательно и инструкции к ней никакой нет.. Ну и разъём там нифига не обычный:

Что и заставило меня обратится за помощью сюда.. Смогу ли я, и как, подключить эту магнитолу в машину? Больше никаких проводов от неё не имеется. Заранее спасибо за внимание.

Автомобильное сообщество

31K постов50.5K подписчиков

Правила сообщества

Добро пожаловать в автомобильное сообщество!

У нас запрещено:

-Публикация видео с тематикой ДТП, без описания и комментариев к нему.

-Нарушать правила сайта.

-Создавать посты несоответствующие тематике сообщества.

-Рекламировать что бы то ни было.

-Баяны не желательны (игнорирование баянометра карается флюгегехайменом).

-Заваривать ромашковый чай в костюме жирафа.

У нас разрешено:

-Создавать интересный контент.

-В сообществе разрешены авторские видео посты. Пост должен содержать, помимо самого видео, описание происходящего в нем. Авторским, будет так же считаться посты от имени ютуб каналов.
-в сообществе разрешены не авторские видео посты, только с описанием происходящего на видео.

-Участвовать в жизни сообщества.

-Предлагать темы для постов.

-Вызывать администратора или модераторов сообщества при необходимости.

-Высказывать идеи по улучшению Автомобильного сообщества.

-Изображать коняшку при комментировании.

0
Автор поста оценил этот комментарий
Сов.верно.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Сделал именно так, припаял от корректора проводки по распиновке, подключил, все заработало, но отпали два проводка на звук, унес перепаивать, после отпал шлейф от кнопок, унес переделывать, на третий развсе заработало.. И задымилось. Резко отключил, подождал,подключился снова, ничего больше не дымило, но магнитола стала работать некорректно, экран не показывал меню, туда сюда сам по себе выезжать, и при выключении не гаснет подсветка. Короче что-то пошло не так(
0
Автор поста оценил этот комментарий
Смотри по назначению. Красный и желтый питание , масса черный
А цветные пары - динамики .
Ничего особо сложного
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Я бы соеденил цвета по схеме, но опасаюсь что цвета указаные на корпусе мафона не по нашему стандарту сделаны, и что нибудь накосячу
показать ответы
0
Автор поста оценил этот комментарий

Сможешь, ток надо разъем под нее где-то заказать или самому сколхозить

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Вот мне интересно что это за разъём такой, еслиб была маркировка то с Али переходник заказал бы
показать ответы
3
Автор поста оценил этот комментарий

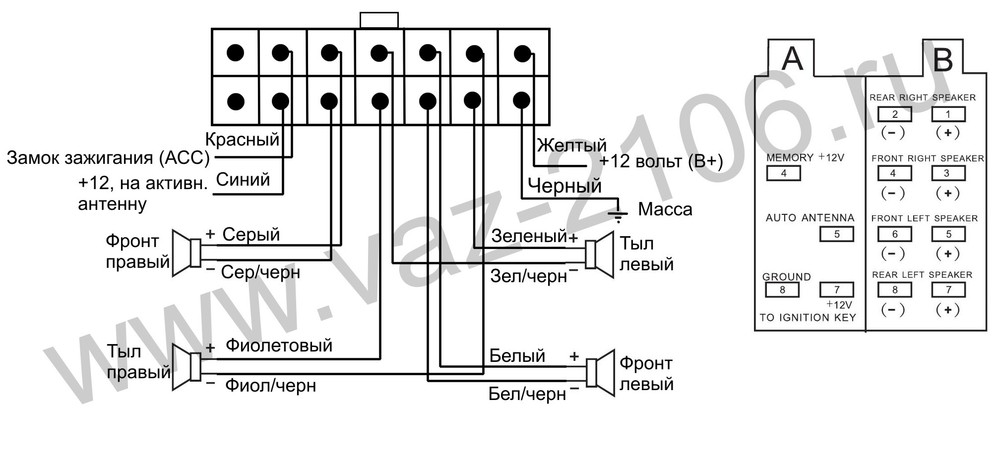

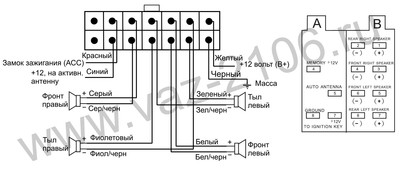

На какой-нибудь из плоскостей такой картинки нет, случаем?

Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Что-то подобное было внутри вроде.. Но подойдут ли цвета проводов от стандартного штекера в панели, если я по ним соеденю с разъёмами магнитолы по той схеме.. Не спалю ли я себя к фигам?))
показать ответы
1
Автор поста оценил этот комментарий
Вскрой или отнеси спецам, чтобы узнать распиновку контактов.
А разъём можно , (как сказал один товарищ), самому сколхозить.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Типо от штекера протянуть проводки к нужным контактам в порте?
