Автомагнитола

К сожалению, по мимо этой проблемы, китайская "голова" наделена рядом других аппаратных проблем...

1. Китайский гений разместил разъем GPS антенны в самом узком месте, при при прикручивании коннектора к разъему, установить магнитолу в её законное место не получается. Для решения хочу выпаять штатный разьем и припаять разъем на гибкой подводке

2. Заменить чип усилка c TDA7388 на TDA7851L и его кондёр. Надеюсь это действие немножко подтянет басы

3. Попробовать на работоспособность порт TF карты, и вывести его куда-то

4. При громкости больше 50% появляется фон, думаю что-то по цепи питания (но это не точно)

5. Если есть смысл - заменить чип памяти (есть подозрения что он работает не особо бытро)

На всякий выкладывают все фотки в большой разрешении

https://disk.yandex.ru/a/Z1NNfhkkEqk1Qg

Я территориально в Москве, могу подъехать с девайсом или предоставить удаленный доступ и быть "руками" мастера

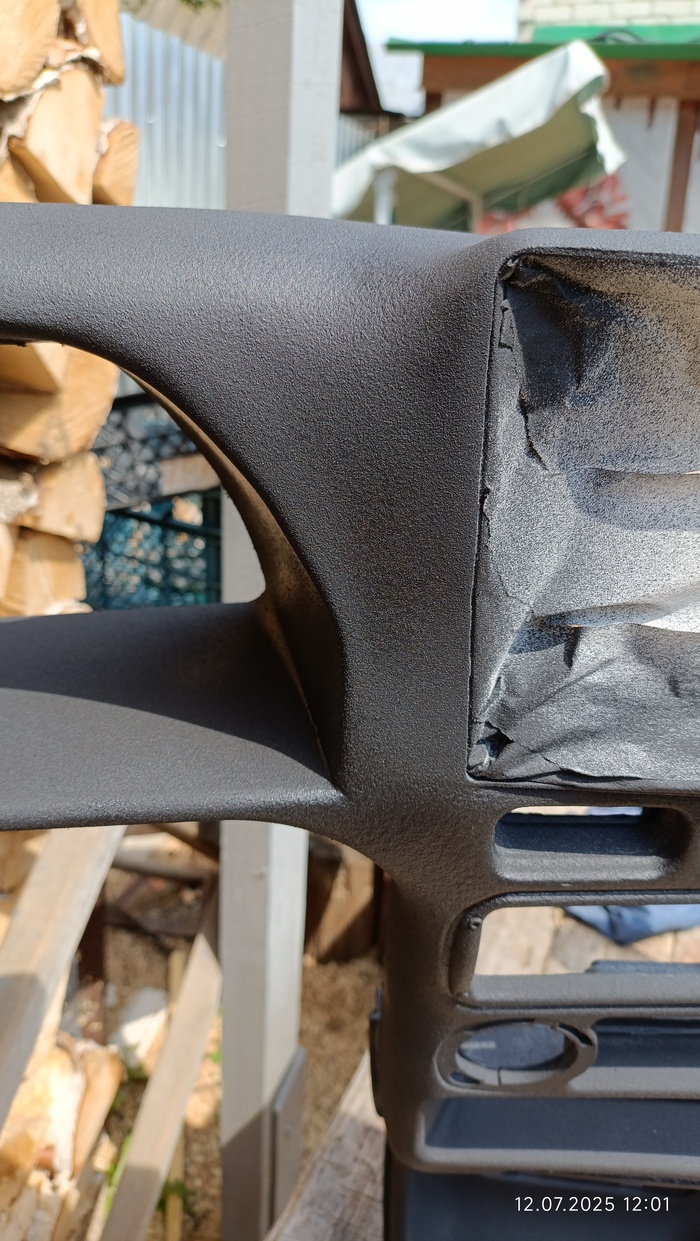

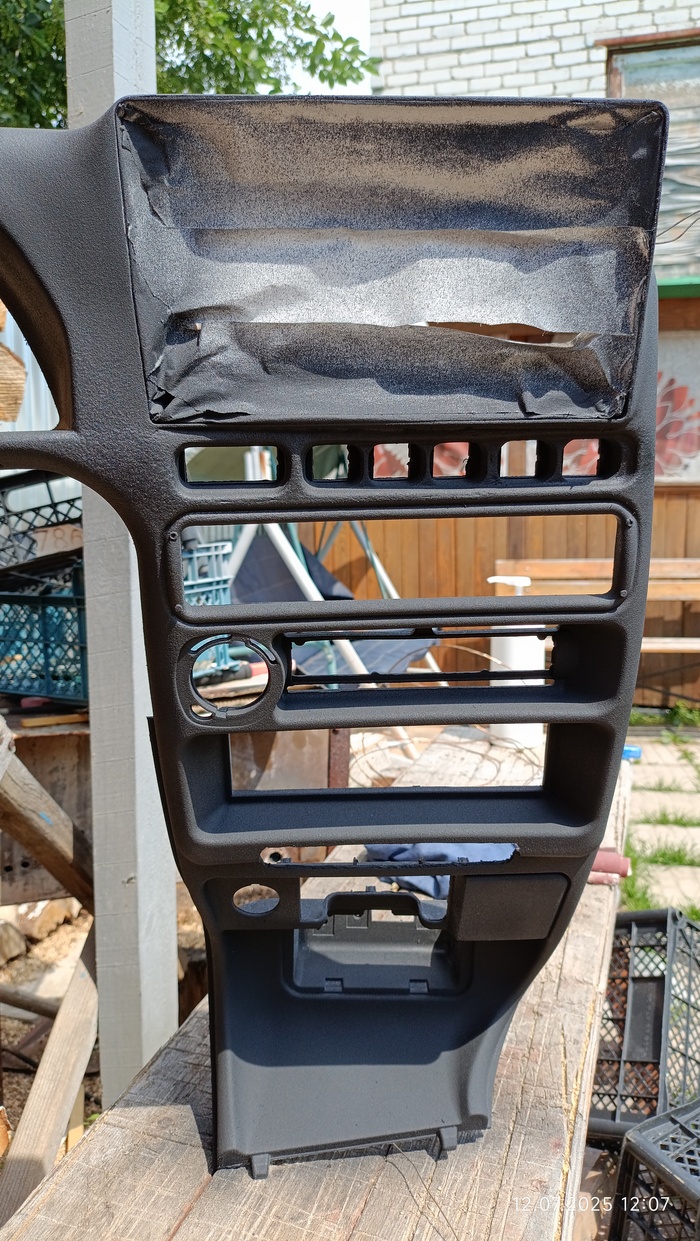

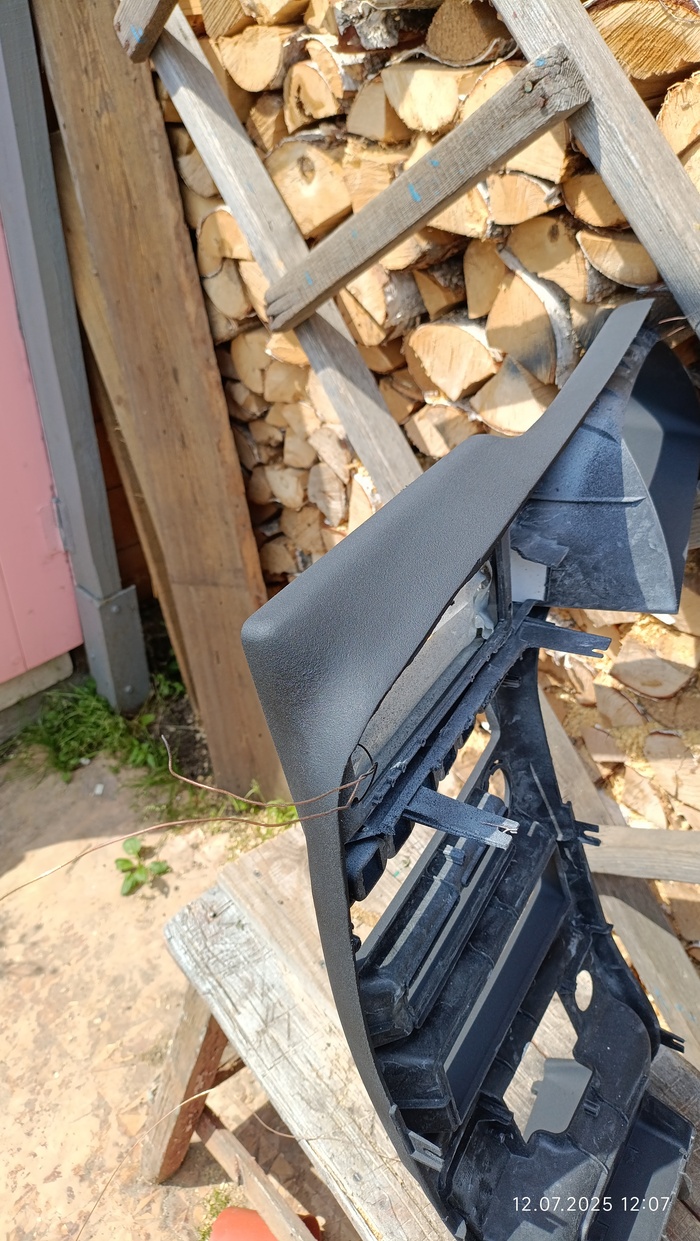

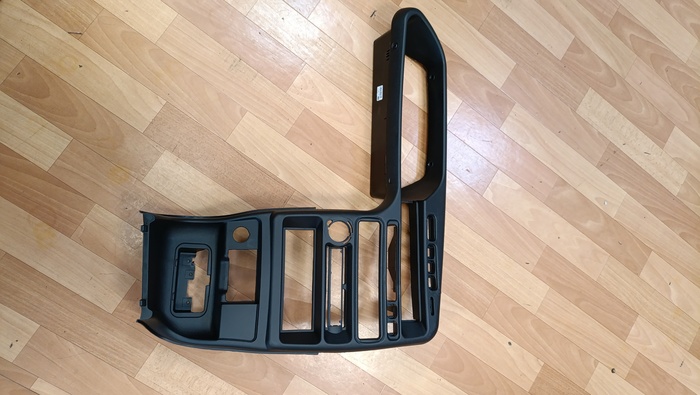

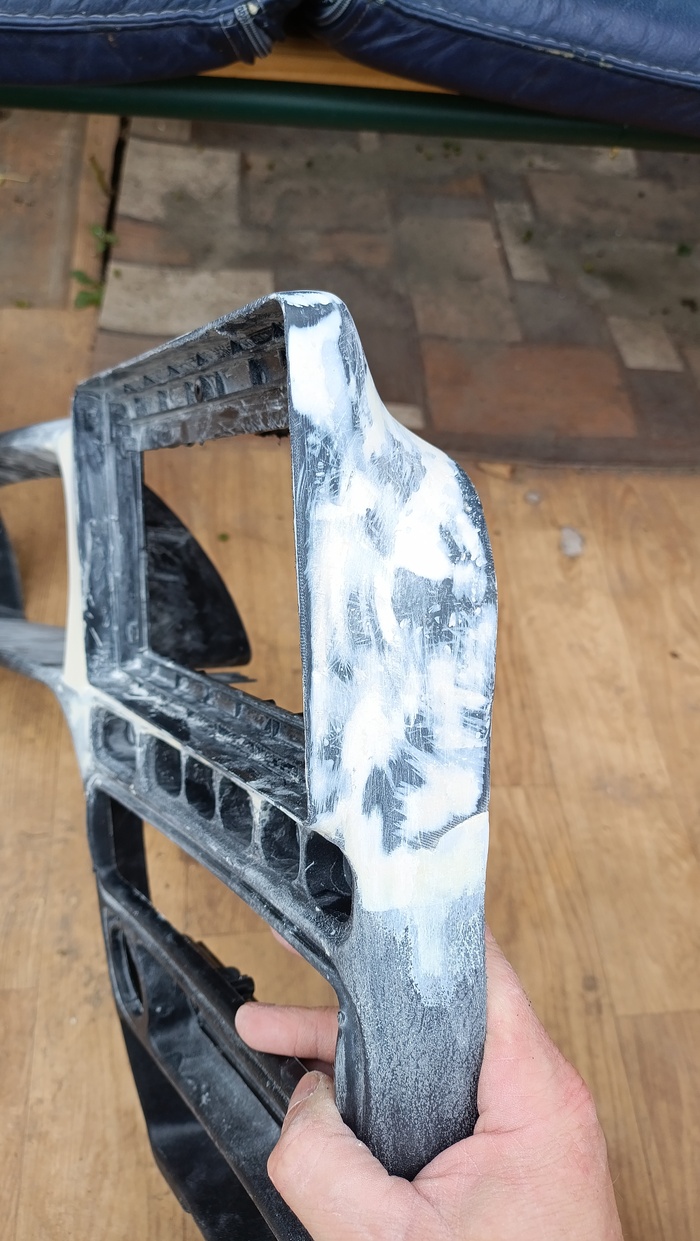

После мойки мой путь лежал в мастерскую, где можно было спокойно, а главное, не сильно замерзая, заняться процессом установки.

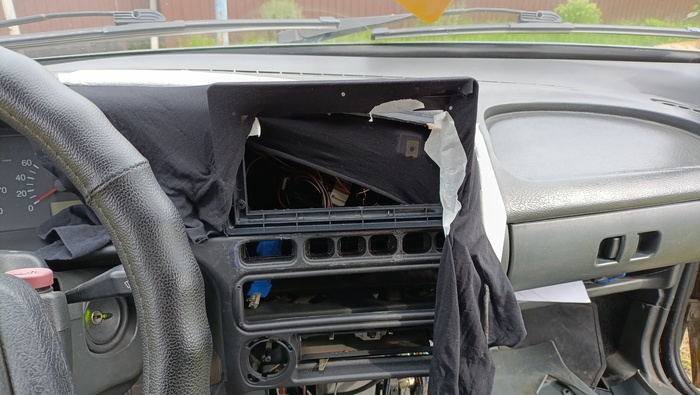

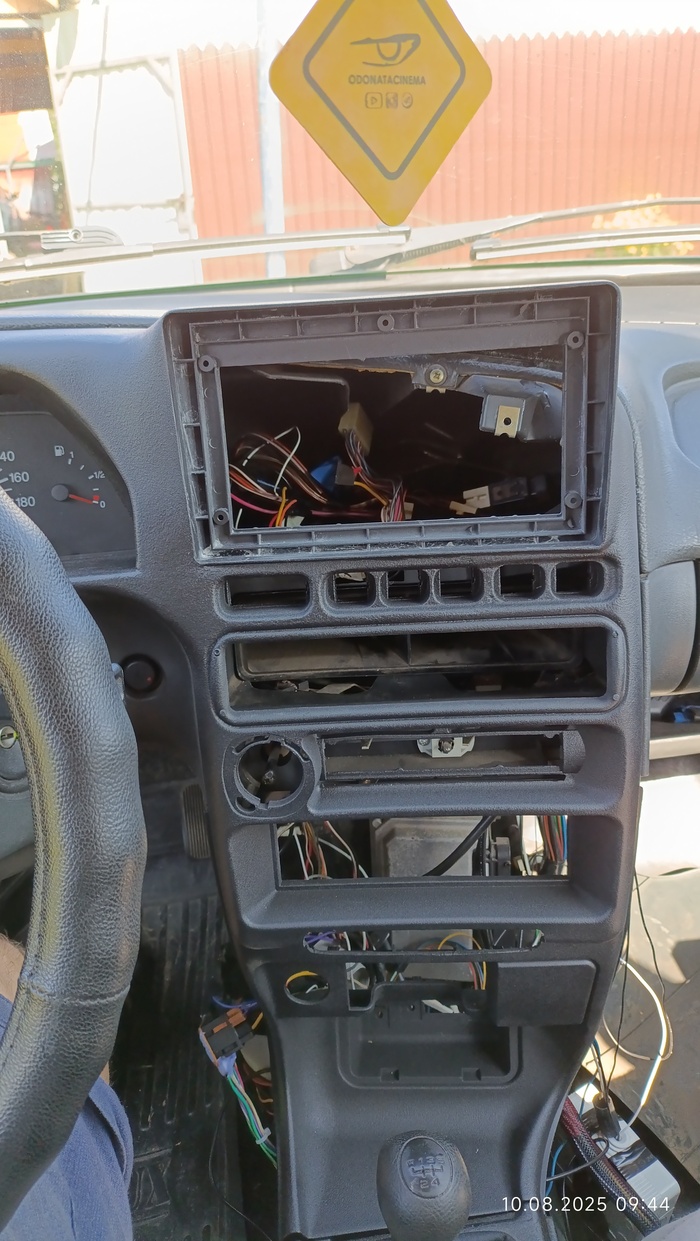

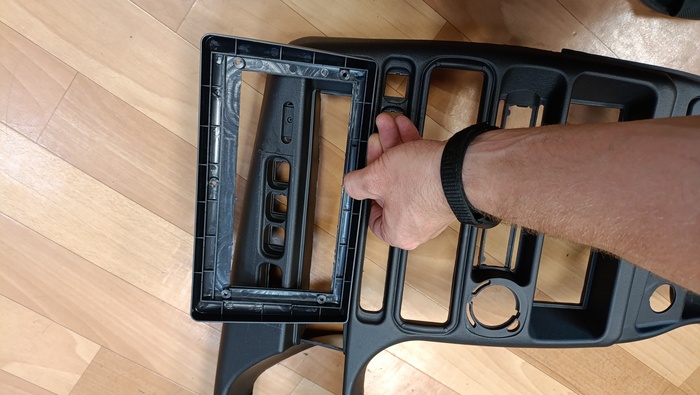

Первым делом я снял старую голову и подключил магнитолу "на соплях", просто соеденив все контакты.... и о чудо... оно заработало :) Реально, мне не пришлось ничего пилить, крутить, паять, обрезать и так далее. Просто воткнул и всё заработало :) Чудо какое то :)

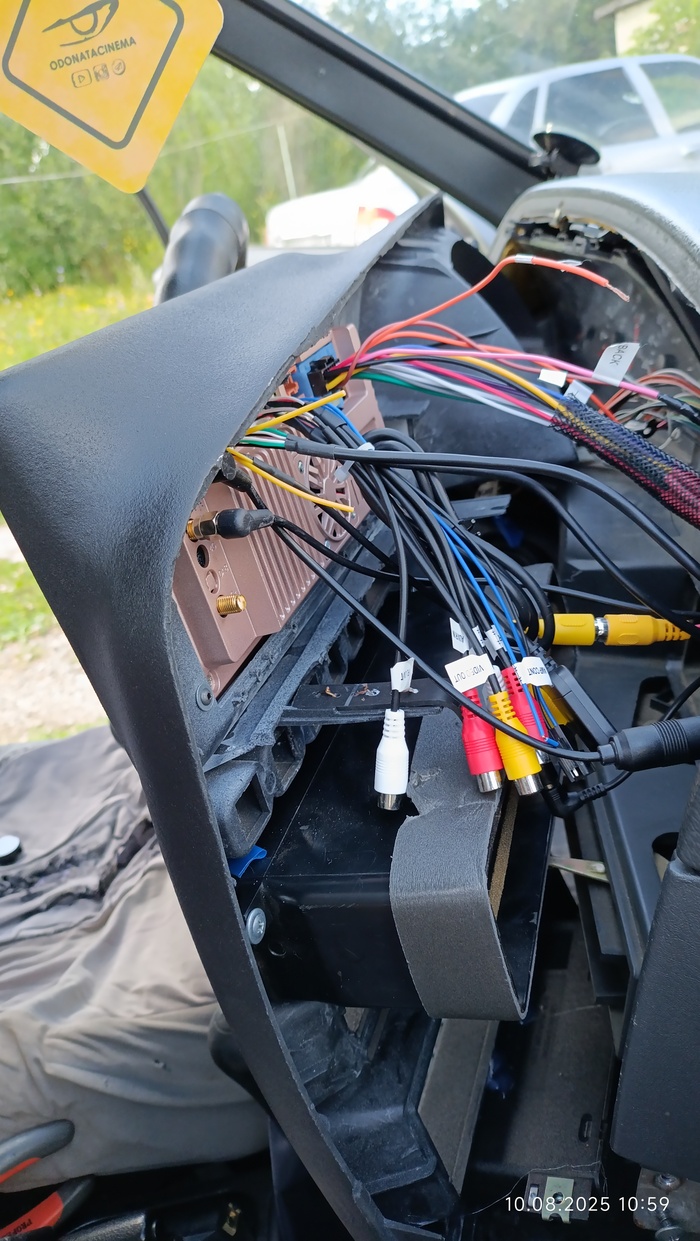

Далее первые восторги улеглись, я разъеденил это всё и начал размещать антенну GSM, GPS, выводить разъёмы USB в бордачок. В принципе, в этом процессе не было ничего сложного. Спокойно снял уплотнители дверей, спокойно снял слева и справа обшивку для доступа к внутренностям торпеды. Зачем то открутил нижнюю часть обшивки над ногами водителя - потом задолбался её прикручивать обратно. В общем - не надо это делать, там спокойно пролезает рука и все провода можно протянуть не сильно напрягаясь :)

Антены GPS и GSM разместил справа, GPS приклеил на торпеду, а GSM на лобовое стекло в самый верх.

А вот далее началось самое интересное. Нужно было протянуть кабель камеры до самого багажника и далее внутри резинок и в дверь.

После пришёл черёд установки камеры. Можно было конечно её тупо прикрутить на болтиках, но это не наш метод!

Дело в том, что в моей машине уже есть штатное место для установки камеры заднего вида, при этом в исходном положении там стоит заглушка, вот такая:

Китайцы давно освоили выпуск камер, которые могут ставиться в штатное место, выглядят они вот так:

Можно было заказать и её... но жаба... знаете... вы всё знаете... :)

В общем - мы начали колхозить. Выпилили в заглушке дырку, долго примерялись и поставили камеру, залили клеем... установили... И тут пришёл мистер фиаско. Да, без накладки всё работало прекрасно... а вот с накладкой - оказалось что мы ошиблись :) Пришлось обратно разбирать, вычищать клей, выставлять камеру и собирать заново :) Как итог, задолбались знатно, но всё прошло удачно.

Стоит заметить - что камера конечно не очень. Единственный её плюс - что работает в разрешении FullHD. Угол обзора 120 градусов очень мал. Как следствие - это не камера заднего вида - а просто парковочная камера - которая показывает небольшое пространство сзади, не больше 3 метров от бампера :) Ну да ничего. По отзывам людей из группы - данная камера долго не живёт :) Как помрёт - закажу уже нормальную, в штатное место да с широким углом обзора :) Должно быть лучше :)

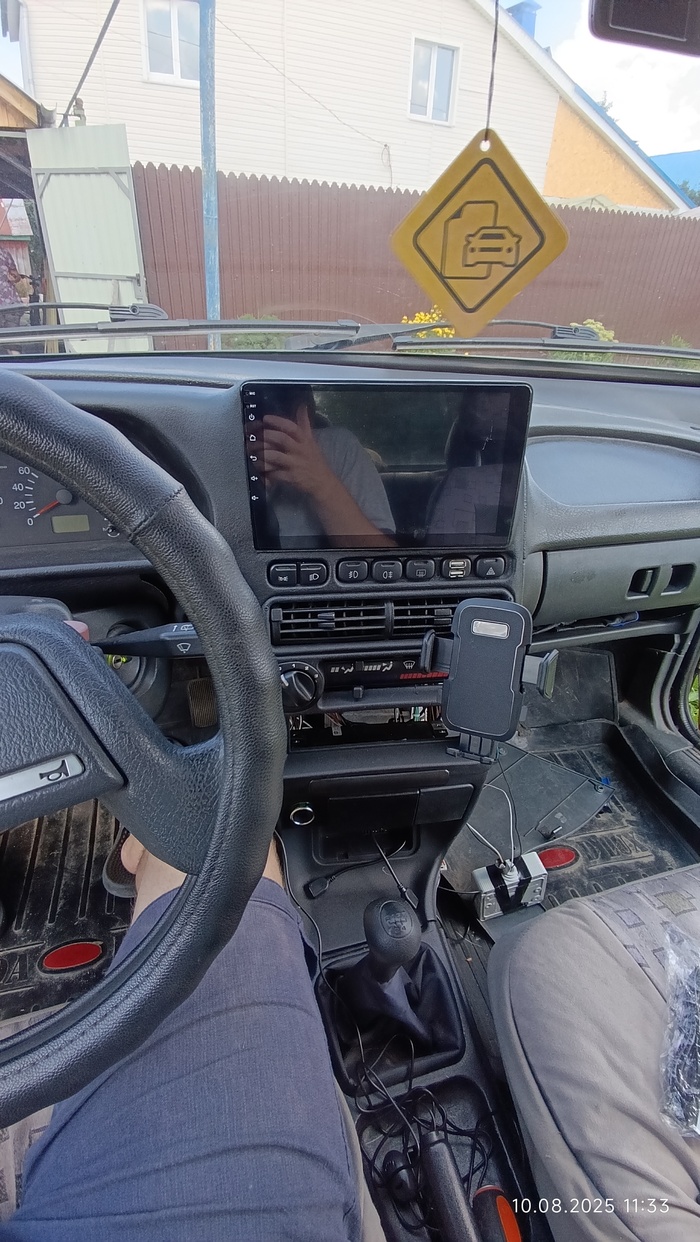

По итогам могу сказать - все было просто, нужно только время. Даже большого количества инструмента не понадобилось. Сделать подобное вполне по силам даже одному в свободный воскресный день.
Ну и конечно - вот более подробное видео, где я рассказываю и показываю сам процесс установки.

Сразу выпаиваю старую подсветку и что же мы видим? 2 сгоревших светодиода? лампа? Не знаю что там делали до меня, но оригинальная подсветка - желто-оранжевая (как у кнопок). Собственно фото найденной реликвии.

Замеряю напряжение на массе (-) платы и плюсе подсветки. 10 Вольт. Нормас светило, пока не сгорело (но это не точно, потому что сгорело быстро). Ну так как массы на контактах ламп нет, то возьму ее из другого места. Парень простой. Заодно и + найду поменьше. Логика меня завела искать все похожее на стабилизаторы. Нашел 2.85 вольта. Ништяк. Припаиваюсь туда. 2 последовательных  зеленых светодиода (что нашел то и ставил). Резистор естественно не ставил. Включил. Не работает. Охх...

На фото канифоль, ее потом смыл. До меня было нагажено флюсом. Отмыл.

Ну не работает, значит нужно искать другое напряжение.

В голове мысль, так, пультом управляется балалаечка-то, значит она принимает сигнал, а значит есть и напруга. Эврика. 5.85 В. Перепаиваю + в другое место. Если вы решите делать так, то помните, что нужен токоограничивающий резистор, но я парень простой и мне эти понты не надо. Как говорится "Горит сарай, гори и хата!".

Тут то она заработало. Вклеиваю на сп... термоклей. Пистолет сломался, поэтому зажигалка и кривые руки в бой. Все делаю относительно красиво, с термоусадкой.

Собственно пару замечаний. Минус не нужно паять так близко к фишке, т.к. потом не работают кнопки при сборке. А лучше посадить на плату, например сюда.

Можно было добиться меньшего количества проводов припаяв массу как показано на рисунке выше. Я не совершенен и показываю свои ошибки, чтобы люди их не совершали.

Вот собственно результат ремонта. В свое оправдание скажу..

1) Это работает.

2) Сделано из говна и палок.

3) Конечно желтый красивее.

ПЫ.СЫ. Баянометр ругается на странные посты с марсианином, но я к нему не причастен :)

Всем бобра!

Разбираю магнитолу

Потребление от лабораторного блока питания оеоло 800мА. Тут может быть две причины: отвал кристалла на микросхеме процессора TCC8803, проблемы с NAND, или прошивкой.
В 8 из 10 случаев причиной такой неисправности является процессор TCC8803. Диагностируется кратковременным термоударом.


Данный случай не стал исключением. Процессор "отреагировал" на кратковременный термоудар и магнитола нормально заработала.

В 100% таких случаев у процессора происходит отвал кристалла от подложки.


Прогрев и реболл совершенно БЕСПОЛЕЗЕН. Прогрев помогает выявить отвал, но не устранит неисправность.
Реболл процессора в данном случае это то же самое что и прогрев. "Эффекта" хватит максимум на пол года.
Подавляющее большинство сервисов под видом ремонта предлагают именно прогрев. Особо продвинутые даже реболлят. Но всё это делается из-за отсутствия нормального ремонтного оборудования с целью по-быстрому заработать деньги. Гарантию на такой "ремонт" дают месяц-два.
Но что самое печальное в данной ситуации, после прожарки платы неквалифицированными специалистами, зачастую оказывается поврежден процессор вместе с флешкой NAND памяти, которая довольно чувствительна к высокой температуре. Тут приходится менять обе микросхемы сразу.


Я всегда меняю процессор TCC8803 на новый от проверенного поставщика, который даёт мне гарантию на каждую партию этих микросхем.

Снимаю материнскую плату и устанавливаю её на термостол инфракрасной паяльной станции Термопро ИК-650

Закрываю микросхему памяти NAND фольгой, чтобы избежать её перегрева во время пайки процессора

Отпаиваю BGA микросхему процессора по термопрофилю

Микросхема снята. Подготавливаю площадки на плате для установки нового процессора

Устанавливаю новую микросхему и запаиваю процессор так же по термопрофилю

Устанавливаю материнскую плату с новым процессором в корпус, подключаю дисплей и проверяю работоспособность

Магнитола восстановлена.


Это пример самой типовой неисправности и идеальный случай, когда аппарат еще не побывал у ребольщиков и безумных прогревастов, греющих всё подряд.

Разбираю магнитолу

Плата новая и совершенно чистая без следов ремонта. От лабораторного блока питания без подключенного дисковода потребляет в районе 650-700мА (при норме 800мА). Может быть две причины: отвал кристалла на микросхеме процессора TELECHIPS TCC8803, проблемы с NAND, или прошивкой.
По опыту, в 8 из 10 случаев причиной такой неисправности является процессор TCC8803. Диагностируется кратковременным термоударом.

Данный случай не стал исключением. Процессор "отреагировал" на кратковременный термоудар и магнитола нормально заработала.

В 100% таких случаев у процессора происходит отвал кристалла от подложки.

Прогрев и реболл совершенно БЕСПОЛЕЗЕН. Прогрев помогает выявить отвал, но не устранит неисправность.
Реболл процессора в данном случае это то же самое что и прогрев. "Эффекта" хватит максимум на пол года.
Подавляющее большинство сервисов под видом ремонта предлагают именно прогрев. Особо продвинутые даже реболлят. Но всё это делается из-за отсутствия нормального ремонтного оборудования с целью по-быстрому заработать деньги. Гарантию на такой "ремонт" дают месяц-два.
Но что самое печальное в данной ситуации, после прожарки платы неквалифицированными специалистами, зачастую оказывается поврежден процессор вместе с флешкой NAND памяти, которая довольно чувствительна к высокой температуре. Тут приходится менять обе микросхемы сразу.

Я всегда меняю процессор TCC8803 на новый от проверенного поставщика, который даёт мне гарантию на каждую партию этих микросхем.

Снимаю материнскую плату и устанавливаю её на термостол инфракрасной паяльной станции Термопро ИК-650

Закрываю микросхему памяти NAND фольгой, чтобы избежать её перегрева во время пайки процессора

Отпаиваю BGA микросхему процессора по термопрофилю

Микросхема снята. Подготавливаю площадки на плате для установки нового процессора

Убираю остатки припоя с площадок

Наношу флюс

Прикрываю кристалл фольгой и запаиваю процессор так же по термопрофилю

Охлаждаю плату после пайки

Устанавливаю материнскую плату с новым процессором в корпус, подключаю дисплей и проверяю работоспособность

Магнитола восстановлена.

За сезон конец весны-лето-осень, таких магнитол проходит около сотни. В большинстве случаев неисправен процессор. Это пример самой типовой неисправности и идеальный случай, когда аппарат еще не побывал у ребольщиков и безумных прогревастов, греющих всё подряд.

Находим описание в сервис мануале от магнитолы 7550 а так же даташит этой замечательной микросхемы:

Итак, 11 и 22 ноги это предположительно АМ. Сверимся с нашей магнитолой. Разорвём цепь:

Откинем одну ногу. В нашем случае 11. Потому что по заводу АМ на всех почти магнитолах запараллелен. а микруха обещает правый и левый канал. Она вообще классная, эта микруха) I2C.

А дальше фоток не сделал( заработался), подкинул на 11 и 22 лапы сигнал с телефона и, выбрав соответствующий режим на майфуне, услышал из динамиков музыку. БИНГО! Надо собрать. Желательно поцивильнее. Поэтому я нашёл на плате неиспользумую цепочку, а именно выход передних каналов на усилитель, впаял разделительные конденсаторы по 1 мкф с донора, проводками подтянул от них на TEA 6320, впаял практически в родные места колокольчики. Опять же с донора. Только у нас теперь эта линия не выход, а вход:

Тестируем!

Всё работает. Облагораживаем, чистим изопропилом, заливаем проводники термоклеем, собираем.

Магнитофон не новый, жизнь покидала. Не работает подсветка кнопок, с ней пока лень разбираться, может позже, всё равно там дело точно в панельке.  Вот, кстати, как в итоге выглядит вход:

На который я, пожалуй, посажу https://ru.aliexpress.com/item/Newest-Wireless-Bluetooth-Spe...  и посмотрю как всё это будет работать. В итоге за 800р я получил очень достойную голову с незначительными доработками. Жаль только колонки влезут в копеечку. Вот на них уже не сэкономить.

Читаю сообщество, узнаю много полезного от коллег и не только. Но вот подобного толка постов не видал, поэтому решил выложиться.  Майфун куплен 22.03 и побеждён 23.03.

Всем спасибо за внимание, надеюсь Вам было интересно!

Видим что с разъема 3.5миниджека на панельке магнитолы, через коннектор идут три контакта на материнскую плату, через небольшие фильтры(это я уже поздно заметил, но не поздно исправить будет в будущем) так как модуль питается от 3.3V --- 4.2V, находим шину 3.3в.

И так смотрим на модуле питание и аудиовыходы. на данный чип полного datasheet'а не нашел.(подключение минусов левого и правого канала меня озадачило, они не прозваниваются но в таком состоянии работают)

Подключали питание методом тыка, по аналогичным схемам. Оказалось все просто подаете питание на VBAT и + на VREG (на фото выше выделено красным, как было изначально)

Работает! Отлично ставим проверяем... но не тут то было. с утра сел в машину обнаружил что модуль не включен.

Магнитола постоянно питается, при выключении с кнопки она уходит лишь в спящий режим. А питание на её шинах остается, получилось что когда я выключил её и вышел из машины, модуль продолжал работать, но так как не было подключенных устройств он ушел в спящий режим.
Вот тебе на.. не всё так просто оказалось. Вызов принят.

Ищем +3.3в при включенной магнитоле... Не находим. отчаиваемся... но не сдаемся. находим сигнал на котором появляется 3.3в в момент включения. отлично. подключаем его к модулю на контакт VREG.

Проверка.. сборка..

Также подключаем антенну. перепиливаем родную оставляя хвост 5мм для припайки новой. берем антенну от WiFI ноутбука(теже 2.4мгц) сердцевину на контакт антенны. оболочку на землю(не разбирался почему так, ещё учится и учится. но если смотреть различные устройства так и сделано)

На фото пока все припаяно на соплях, но аккуратно.

Синея изолента обязательно! Без неё сломается очень быстро! прикрепляем чтобы не болталось. ищем такое место чтобы не мешалось. выводи антенну наружу.

Собираем до конца. Ставим на свое почетное место в машине. Выкидываем кабель аукса в окно... идем подбираем он нам пригодятся ещё, аукс остался работоспособным.

Всё работает как надо. Имеются небольшие шумы на максимальной громкости но для меня достаточно средней громкости.

На модуле также имеется USB но подключать его не вижу смысла. 1. не уверен что флешки поддерживаются. 2 надо место для этого разъема (получится колхозно) испорчу внешний вид только. Если есть советы по данному модулю прошу отписать, или подобные статьи с данным модулем.

Спасибо что дочитали:)
