Здравствуйте. Хочу вам рассказать, как мы в своей мастерской американский многоцелевой вертолёт Сикорского Black Hawk UH-60 мастерили)

Обратились к нам однажды ребята из нашего местного страйкбольного клуба. Говорят:"А давай вертолёт сварганим!". А я такой:"А давай!"

Изначально выбор стоял между забугорным UH-60 и нашим родным МИ-8. Выбор был сделан, как вы уже догадались, в пользу первого. И началось планирование работ, поиск информации. Заказчиком был найден сайт с 3D моделями различной авиатехники. И не только "авиа", кстати. С возможностью отключения визуализации различных деталей. Так вот. С этого сайта были распечатаны на бумаге различные виды нужного нам вертолёта, а также сложные детали отдельно. Например, фюзеляж, приборная панель, двигатели, винты, стабилизатор.

Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост
Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост

Сложности начались с самого начала. Пришлось переводить все их футы и дюймы в нашу метрическу систему. Затем выяснилось, что в натуральную величину мы по габаритам не проходим. Его же от мастерской надо было на площадку перевезти. Причём, частично по населённому пункту. В общем, пришлось бы заказывать трал, сопровождение ДПС, ждать разрешения на перевозку. Это могло быть дорого и долго. Заказчик согласился на уменьшение всех размеров на 20%.

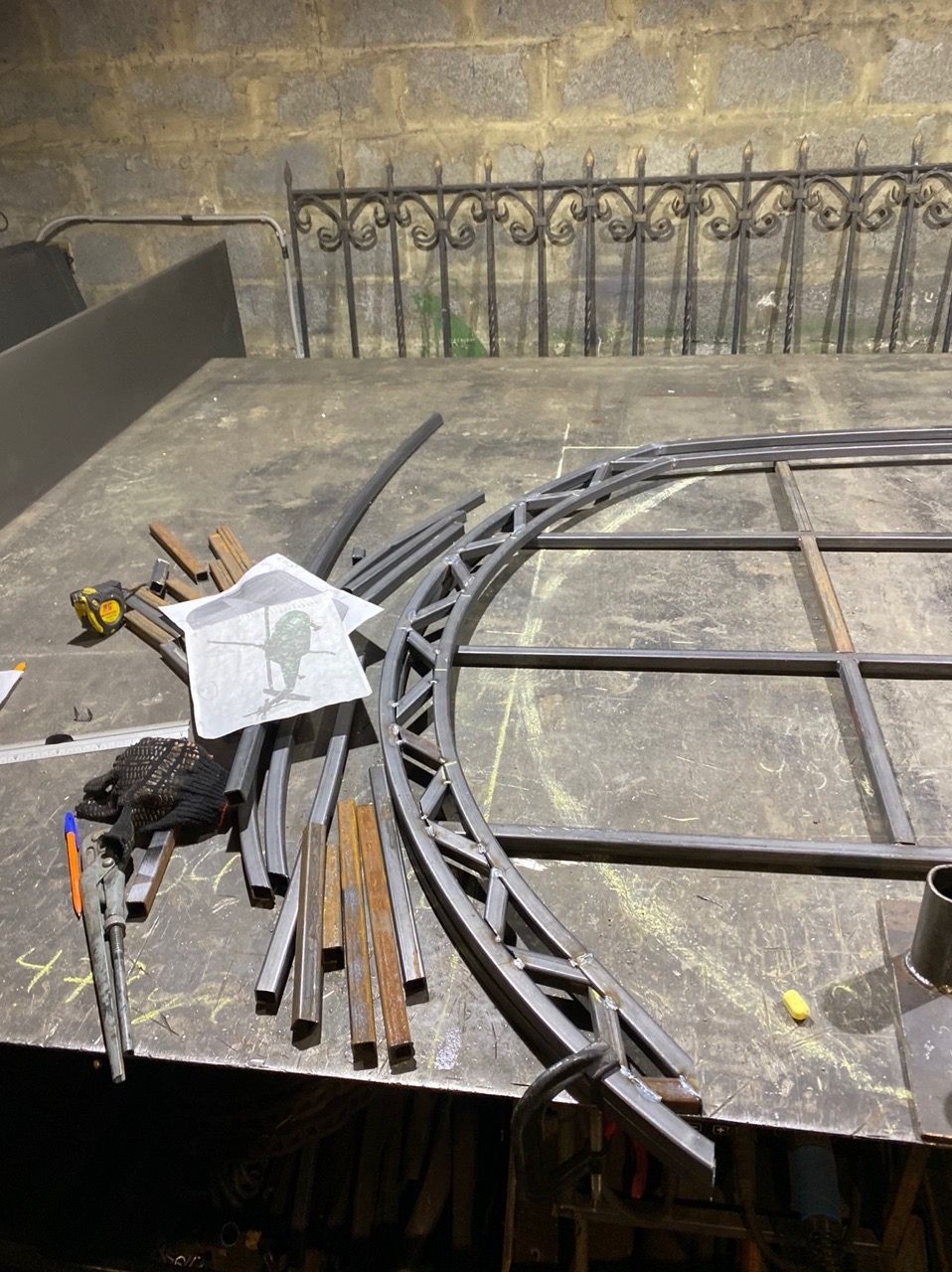

Работы начались с изготовления рамы и каркаса десантного отсека.

Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост
Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост

Изготовление заняло примерно 2.5 месяца.

Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост
Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост

После сборки каркаса начали обшивать листами, толщиной 1.2мм.

Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост
Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост

Изготовление двигателей, лопастей, стабилизатора и т.д. производилось в мастерской и всё это навешивалось уже в готовом виде на вертолёт.

Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост

Приезжали наши местные репортёры, делали сюжет.

Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост

Наконец, первый пробный полёт. Без лопастей и хвоста)

Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост

Вверху он казался ОГРОМНЫМ! Я даже занервничал, выдержат ли петли. Но, благо, всё прошло хорошо.
Погрузили на фуру и поехали на место дислокации.

Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост
Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост

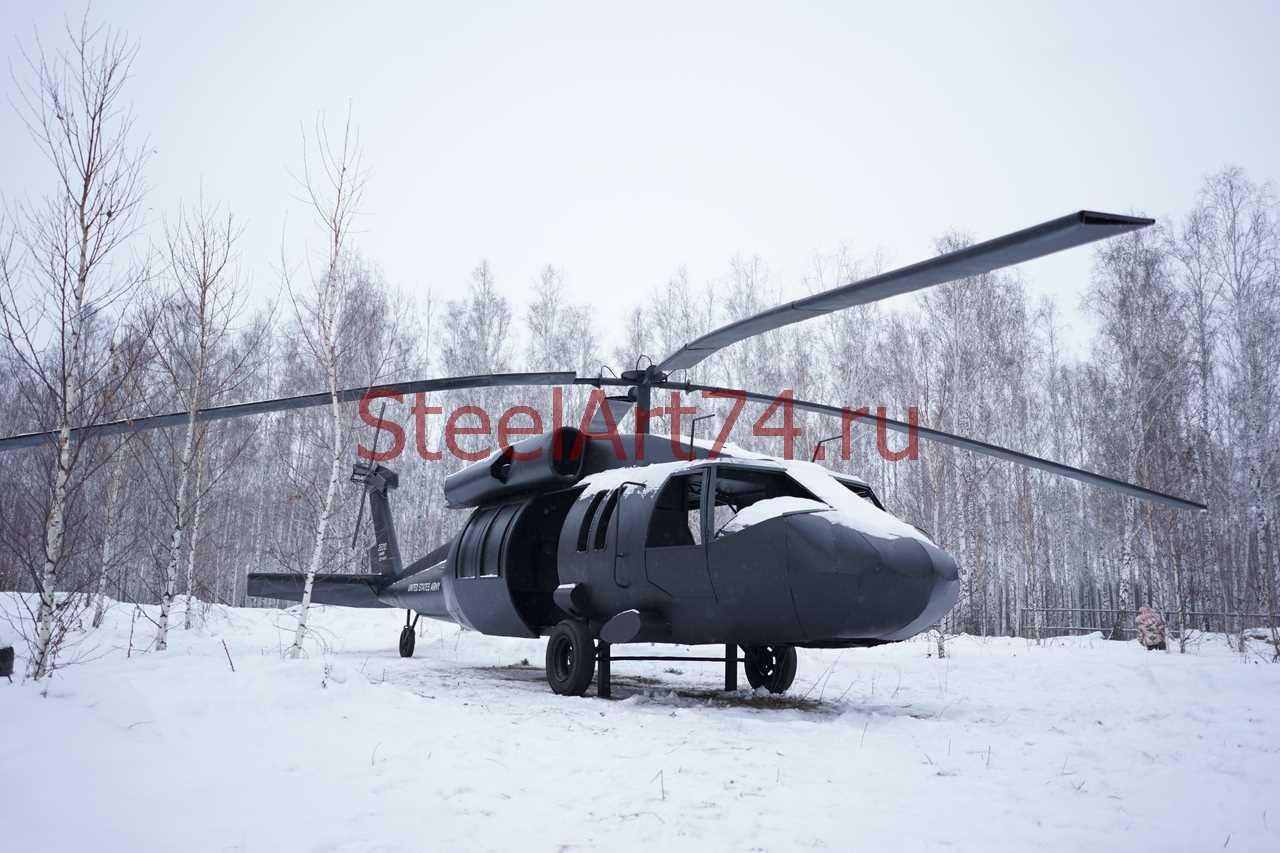

На месте оставалось довесить снятые детали, которые не вписывались в габариты разрешённых грузов, перевозимых по дорогам общего пользования.

Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост
Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост
Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост
Изготовление вертолёта Black Hawk Вертолет, Падение черного ястреба, Мастерская, Сварка, Страйкбол, Железо, Длиннопост

Извиняюсь за последние 4 фото, оригиналы фотографий не нашёл.
Забыл указать, что колёса предоставил заказчик. Это от МиГа. Приборы и ручка управления печатались на 3D принтере пластиком.
