IPhone 7 ремонт - после "Ремонта"⁠⁠

Всем доброго времени суток, опять я погряз в рутине и все не мог сделать этот пост, хотя было и желание и материал, но не было времени. Но вот у меня выдалось 10-20 минут и решил провести их с пользой ) всем приятного просмотра и чтения.

Звонит мне на прошлой неделе напарник и говорит : "Принесли телефон от великого мастера из сц которые так любят называть на букву  'i' " (Делают дабы завлечь большее кол-во людей, делая умный вид на рецепшене и рассказывая как они мастерски чинят технику купертиновского происхождения).

Ну и я со спортивным интересом соглашаюсь на ремонт - особенно после того как слышу что там ему что-то паяли , но так и не сделали сказали что "умер проц"

Но когда я приехал на работу и увидел это чудо.

Я вспомнил все отборные маты которые только знал

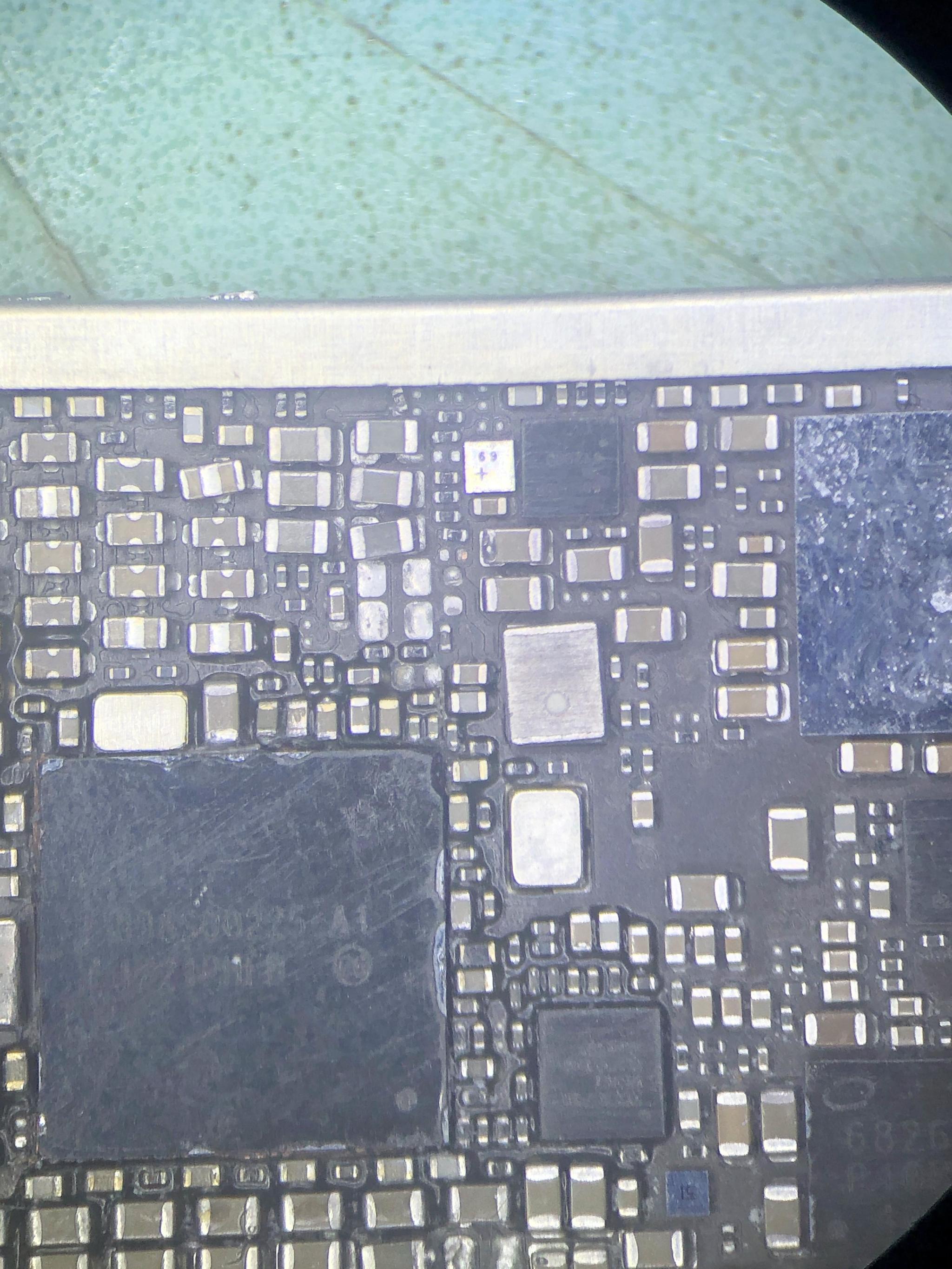

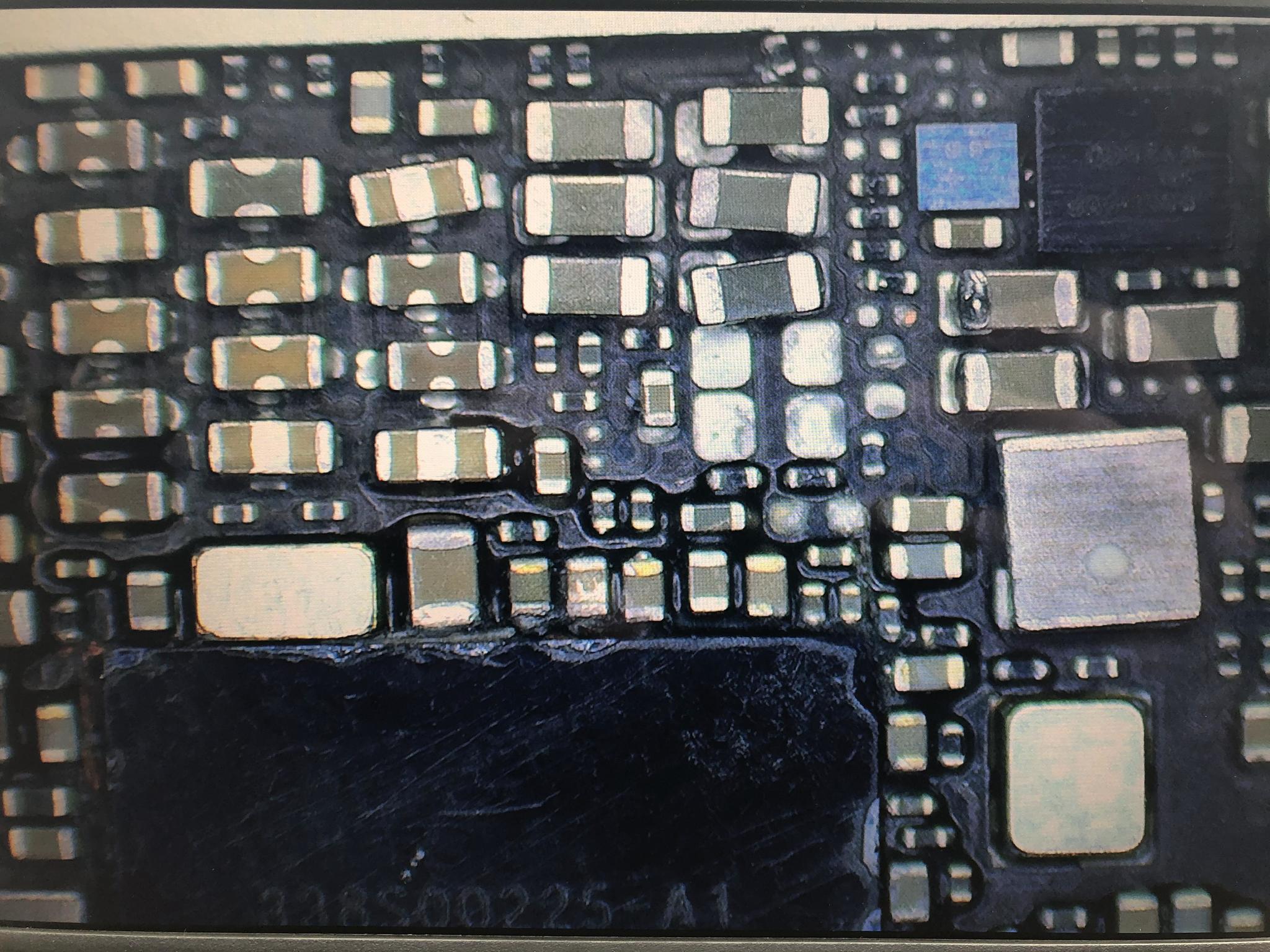

Собственно вот наш страдалец - угретый, продранные дорожки, вылезшие шары из под микросхем и других SMD элементов, ну и классика - снятие половины конденсаторов дабы найти КЗ.

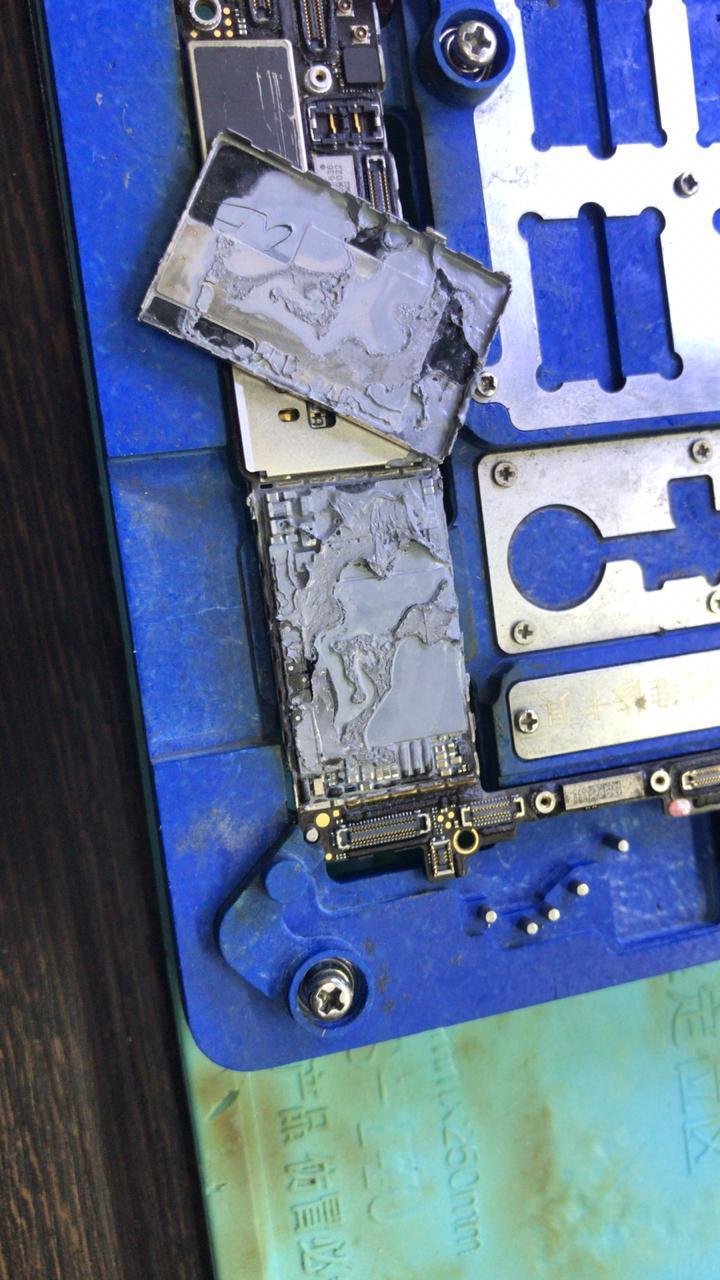

Но самое интересно было под крышкой процессора )

Главное нахреначить побольше термопасты - как подорожник приложить видимо

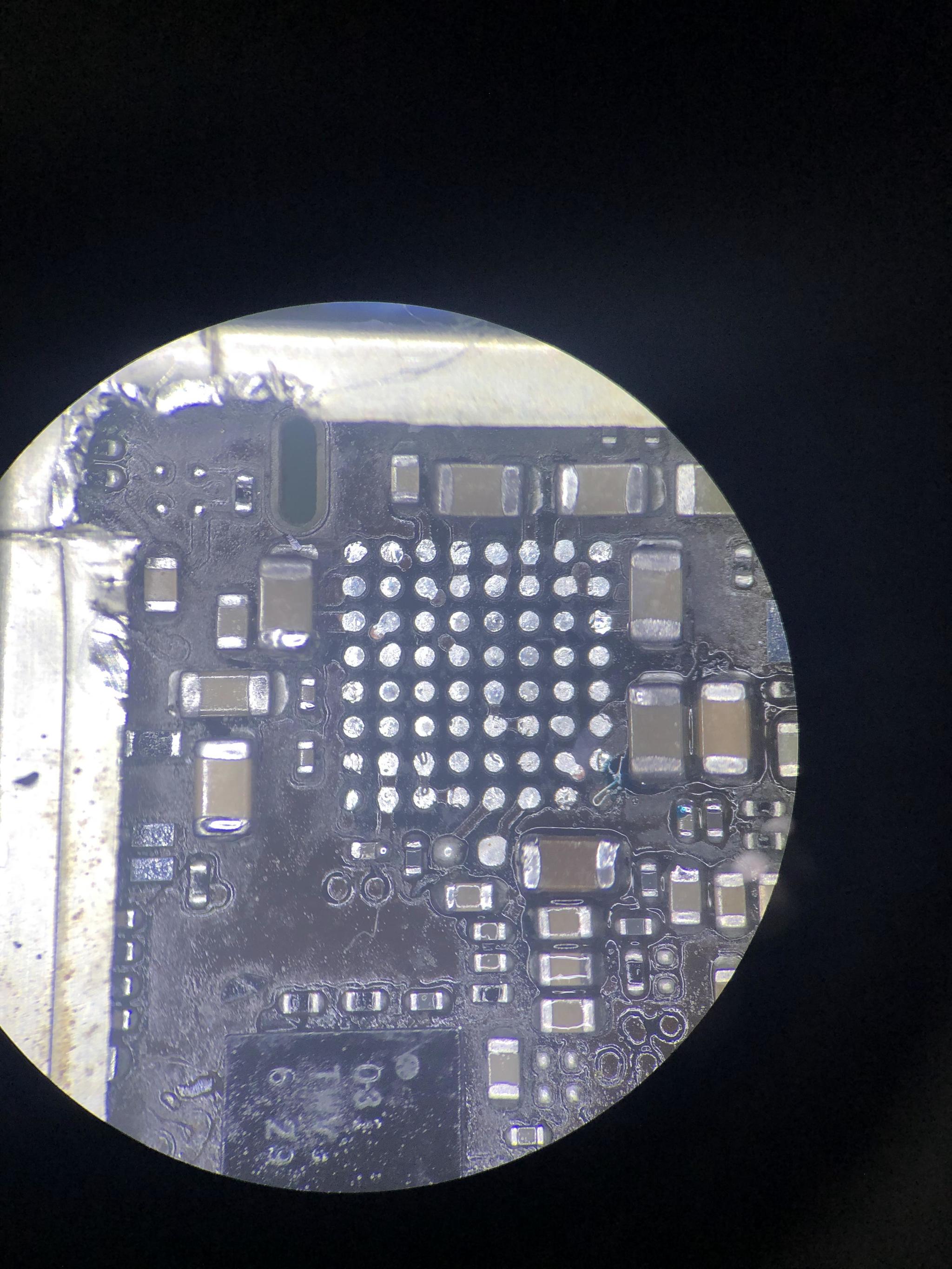

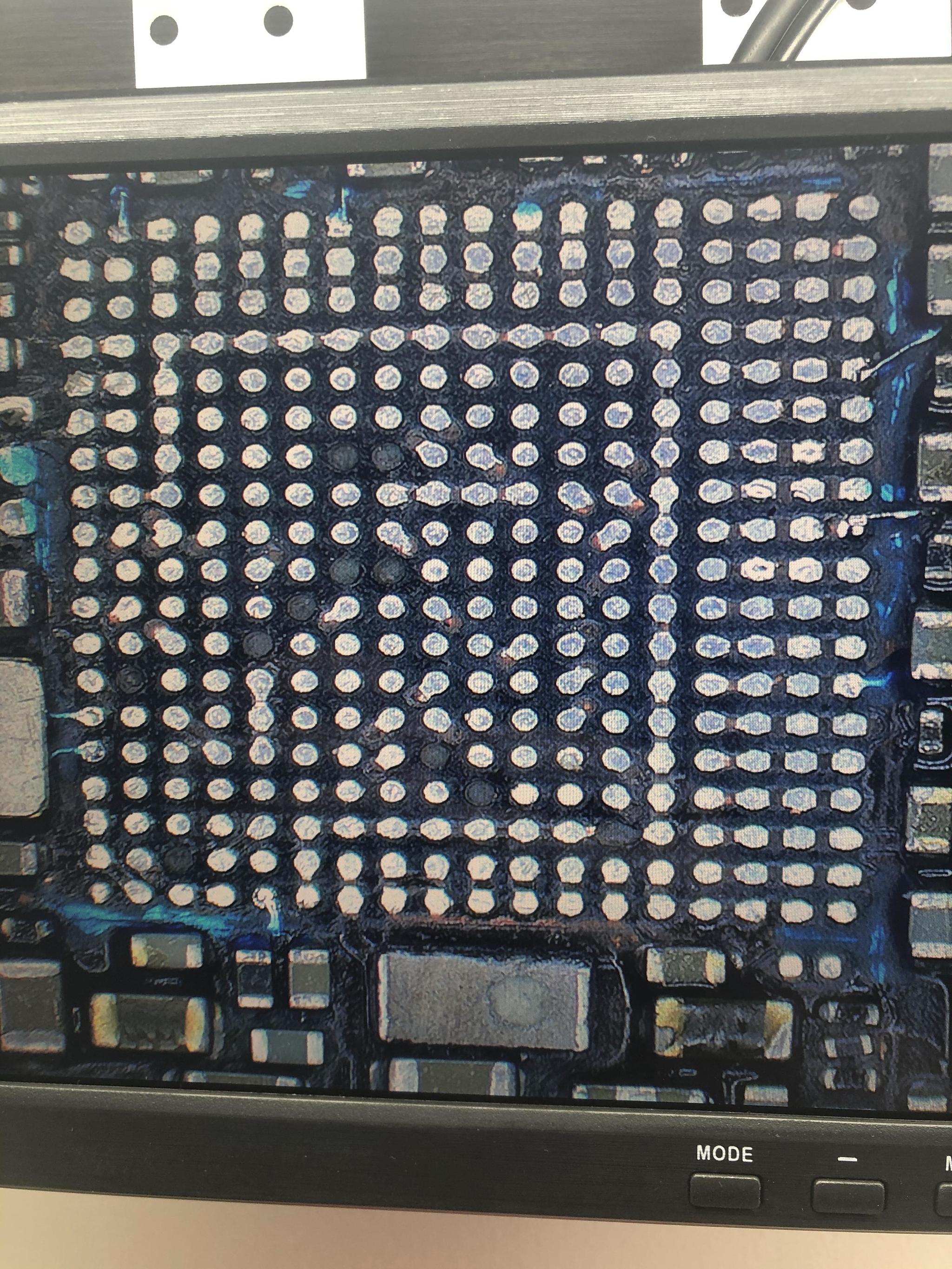

Первым делом я снял основной Контроллер питания (КП) так как он лежал на "пузе" а вокруг него творился просто АД

Восстановив все дорожки которые были повреждены, я установил на место новый КП и начал смотреть что в целом происходит по основным напряжениям.

Запуска не было , но я быстро нашел виновника, из-за которого был устроен весь этот 3.14 здец

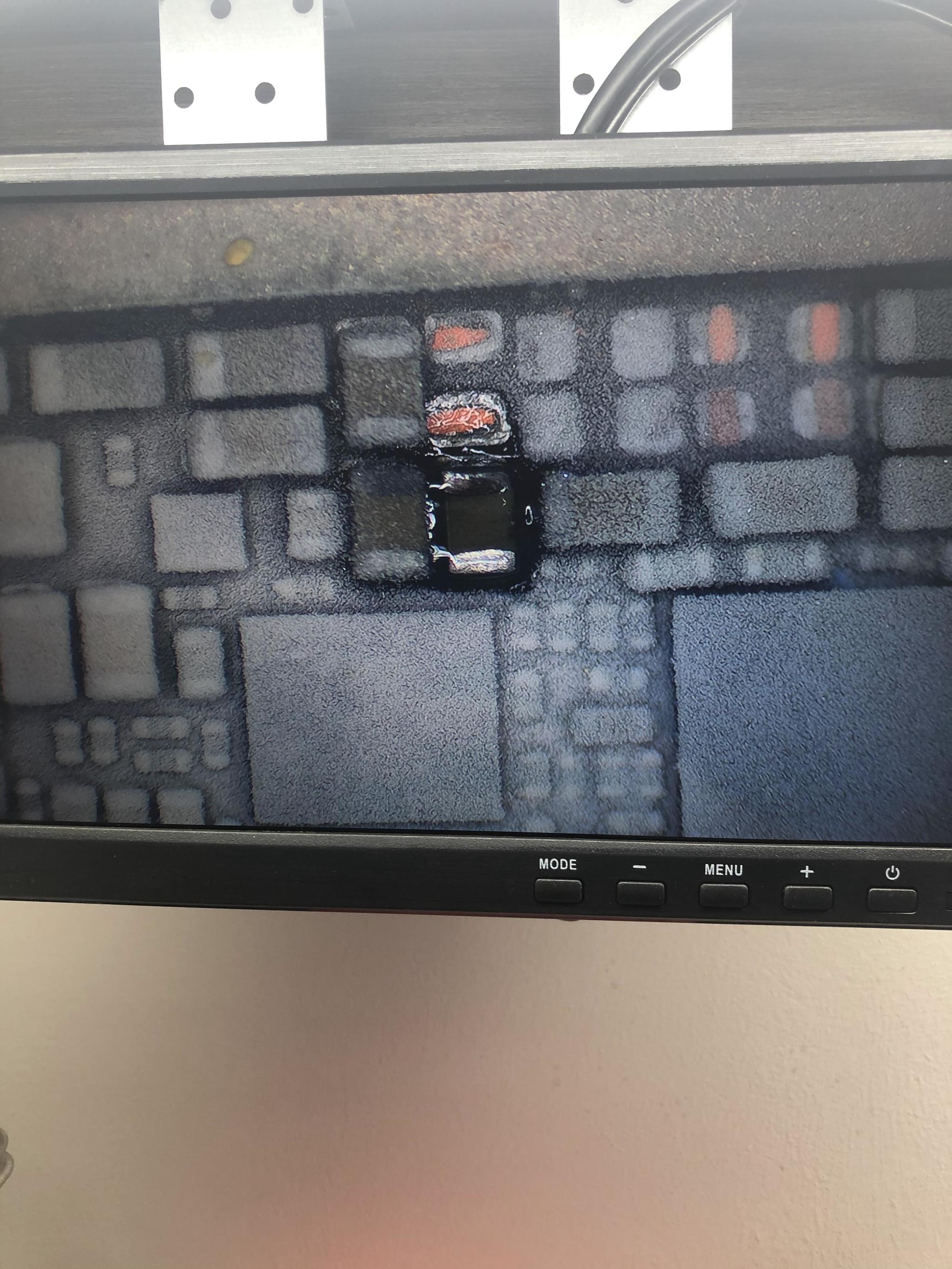

им оказался подлый конденсатор в цепи питания SDRam

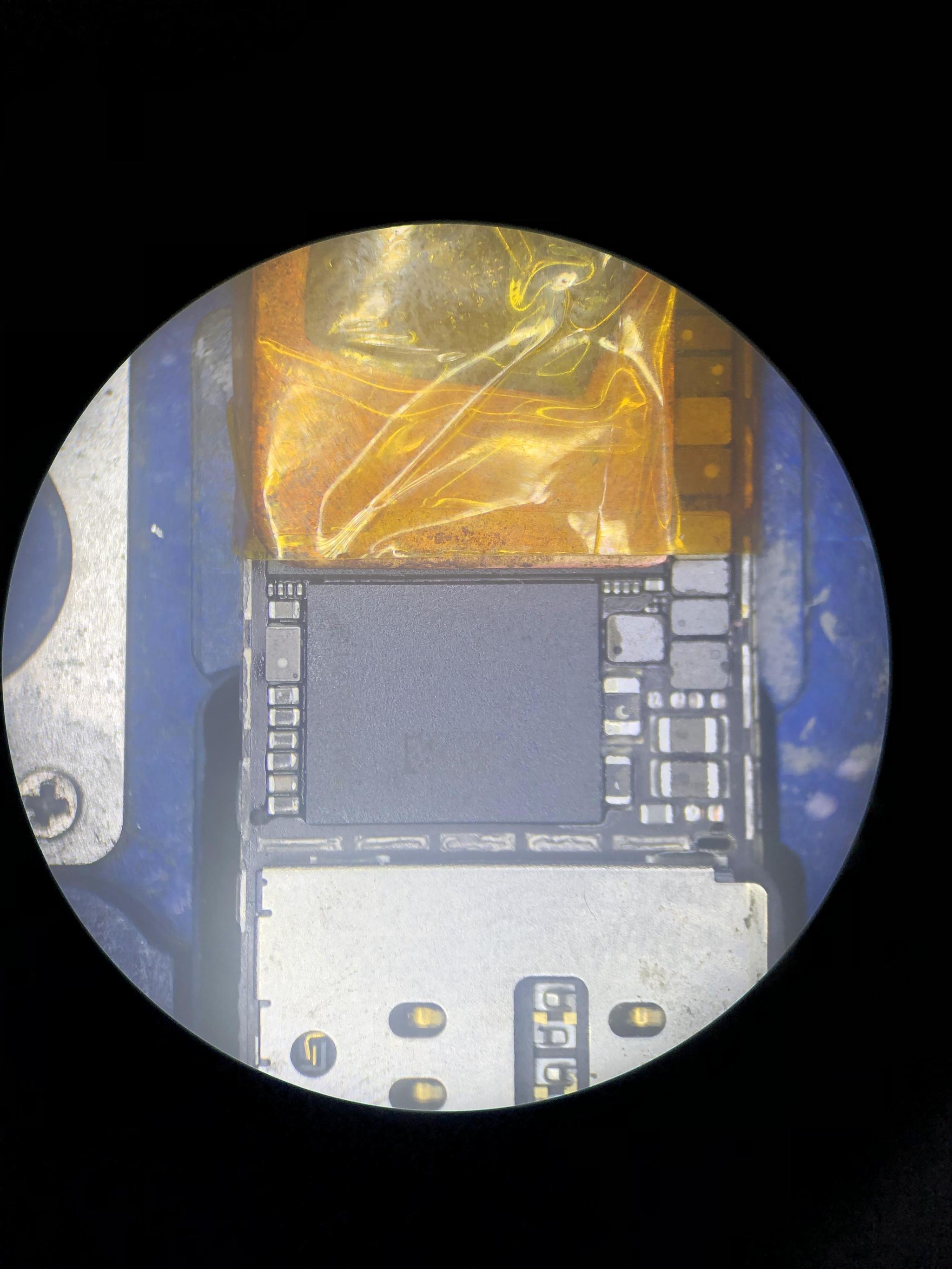

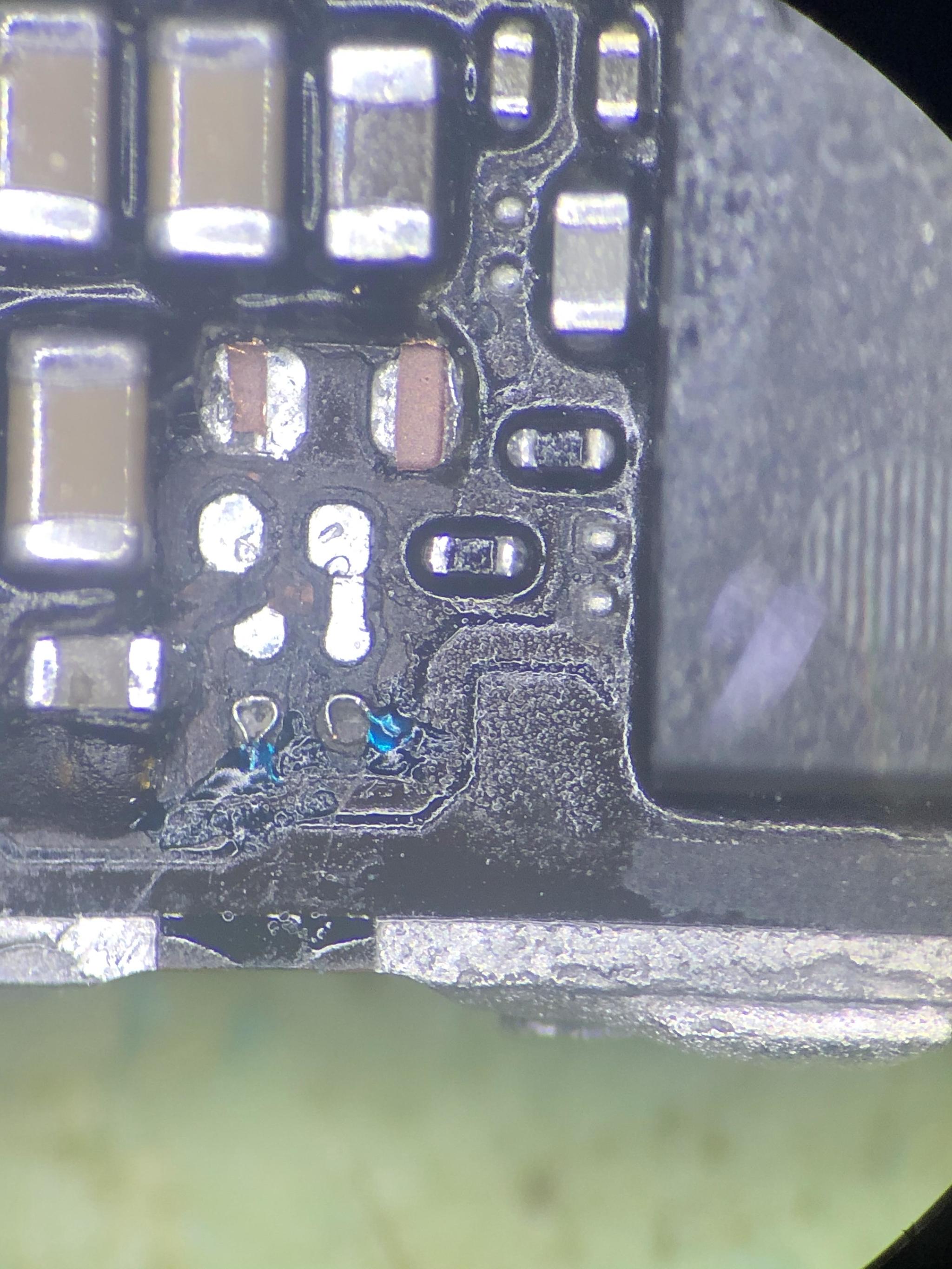

Восстановил дорожки под снесенным (вырваным с мясом ) стабилизатором NFC чипа. ну и запаял чип на место ( фото конечно я сделать забыл)

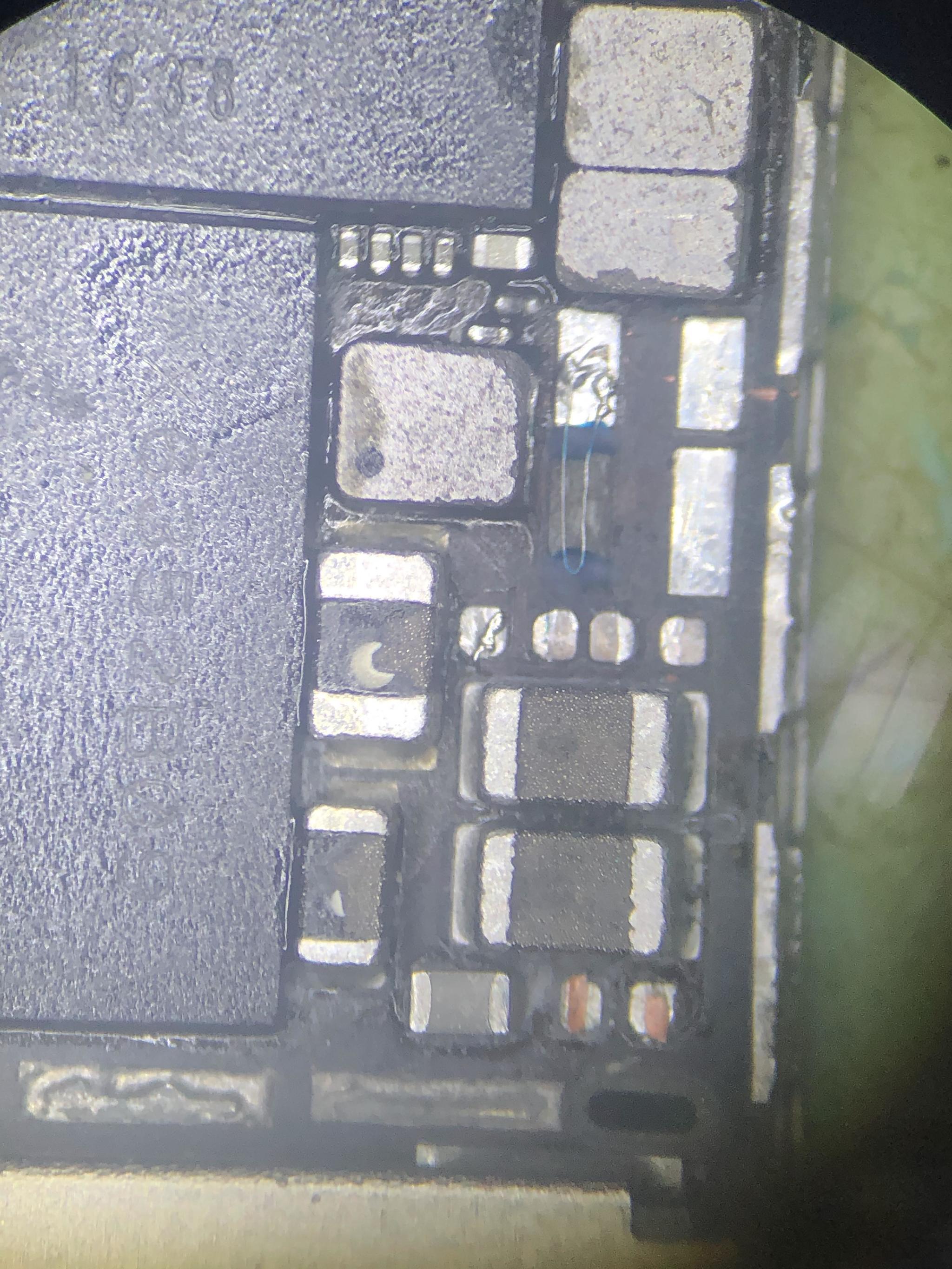

Далее проверив плату на отсутствие КЗ пробуем первый запуск ) но старта нет и я вспоминаю о шарике который был вылезший из под катушки - которая тоже находится в цепи питания SDram

и как оказалось одна из них сгорела а вторая за компанию имела не особо приятный запашок и вид ) я не раздумывая снял их, восстановил все подгоревшие дороги , устанавливаю новые катушки .

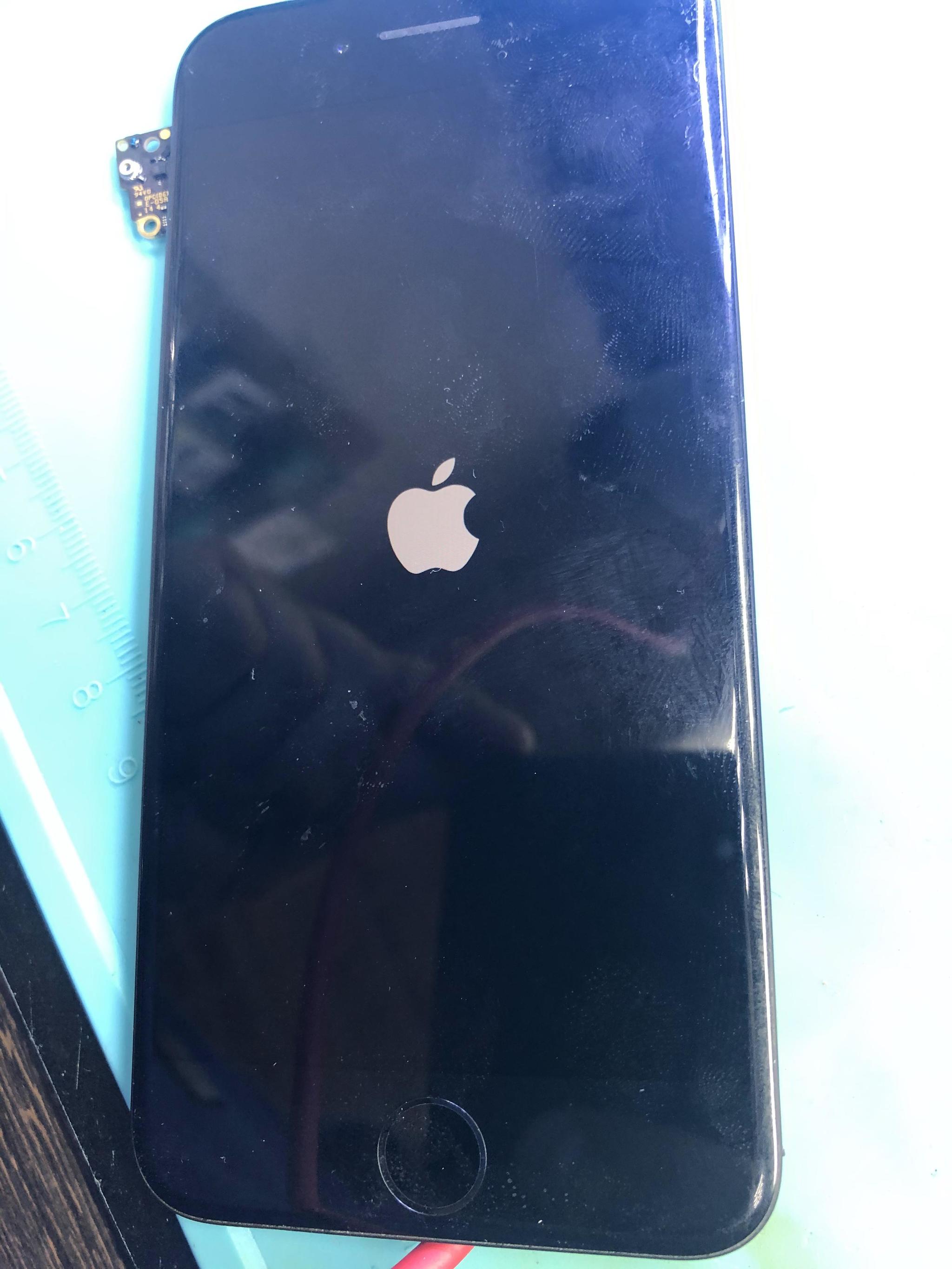

Ну и наконец-то первый запуск ус-ва.

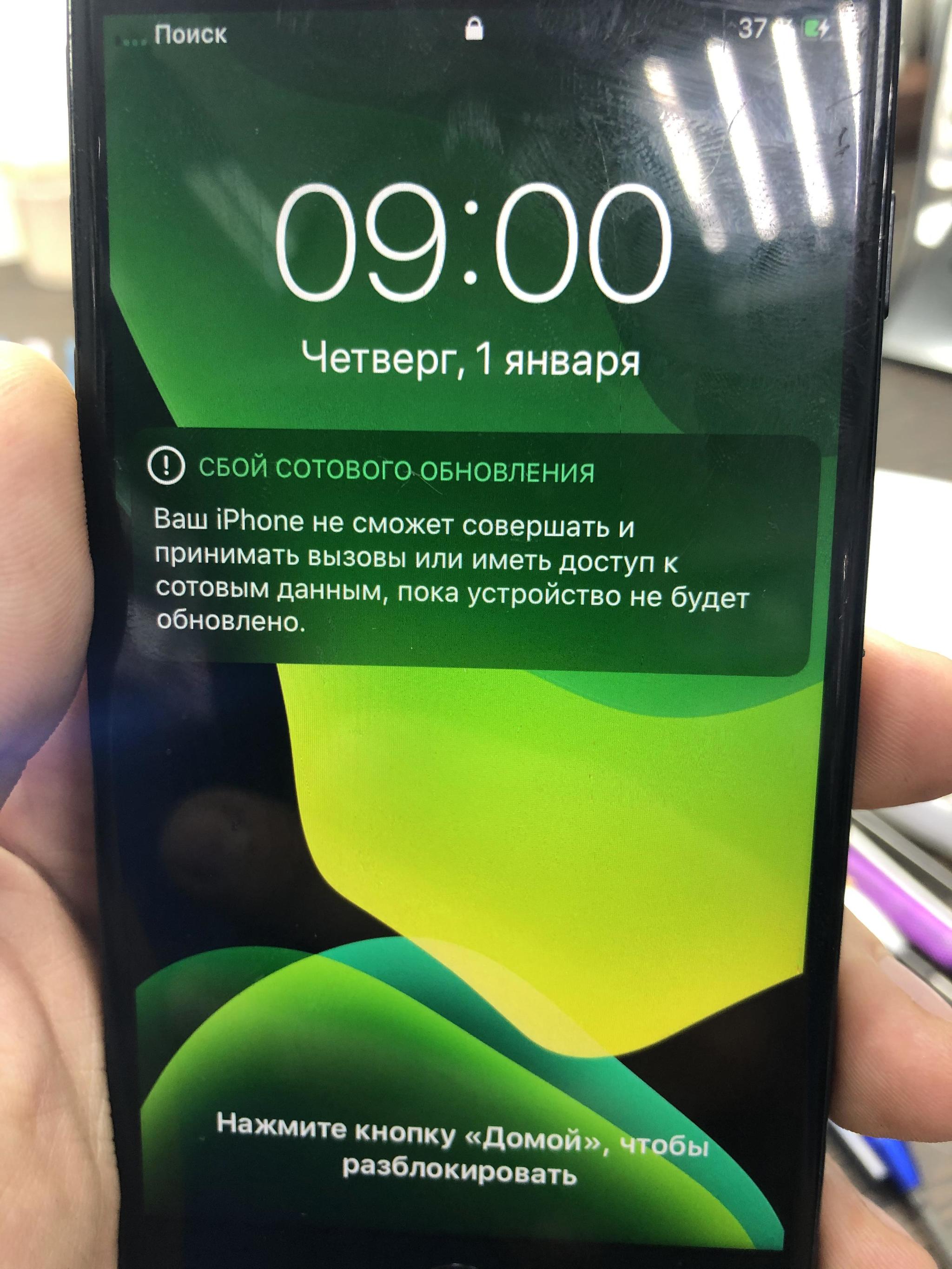

Радость моя была не долгой, так как этот "мастер" грел плату - видимо паяльной лампой , сеть на телефоне лягла (

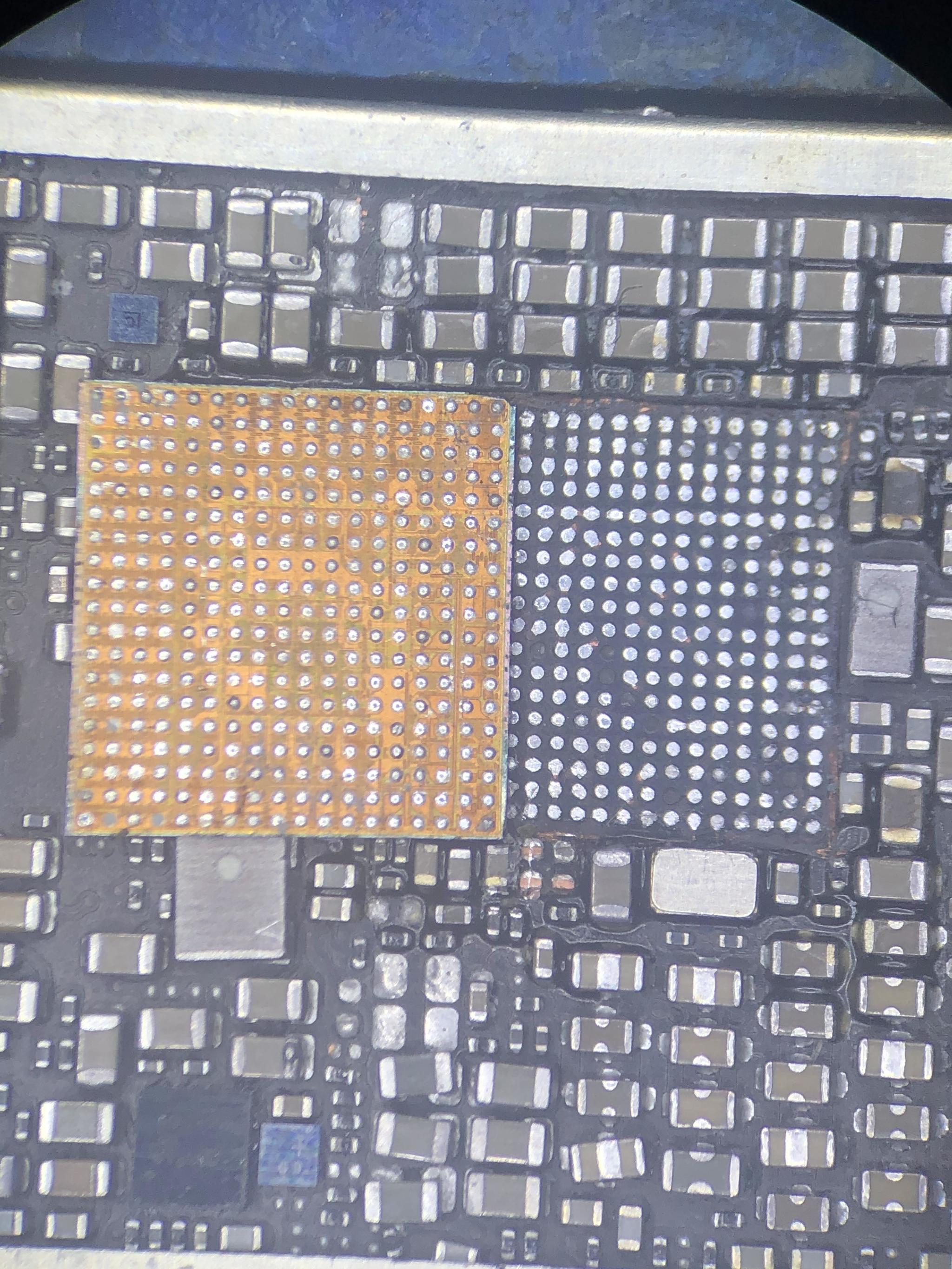

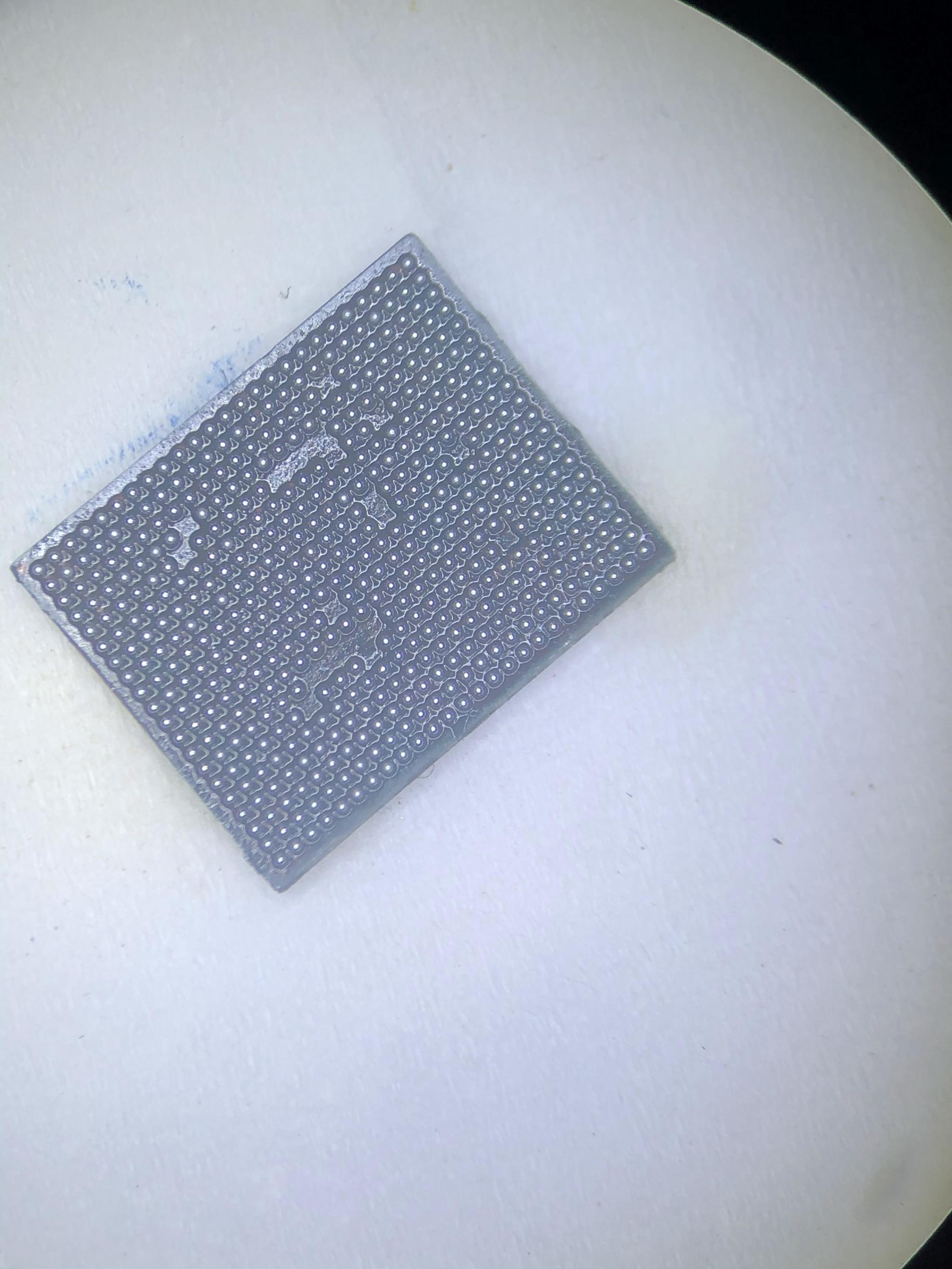

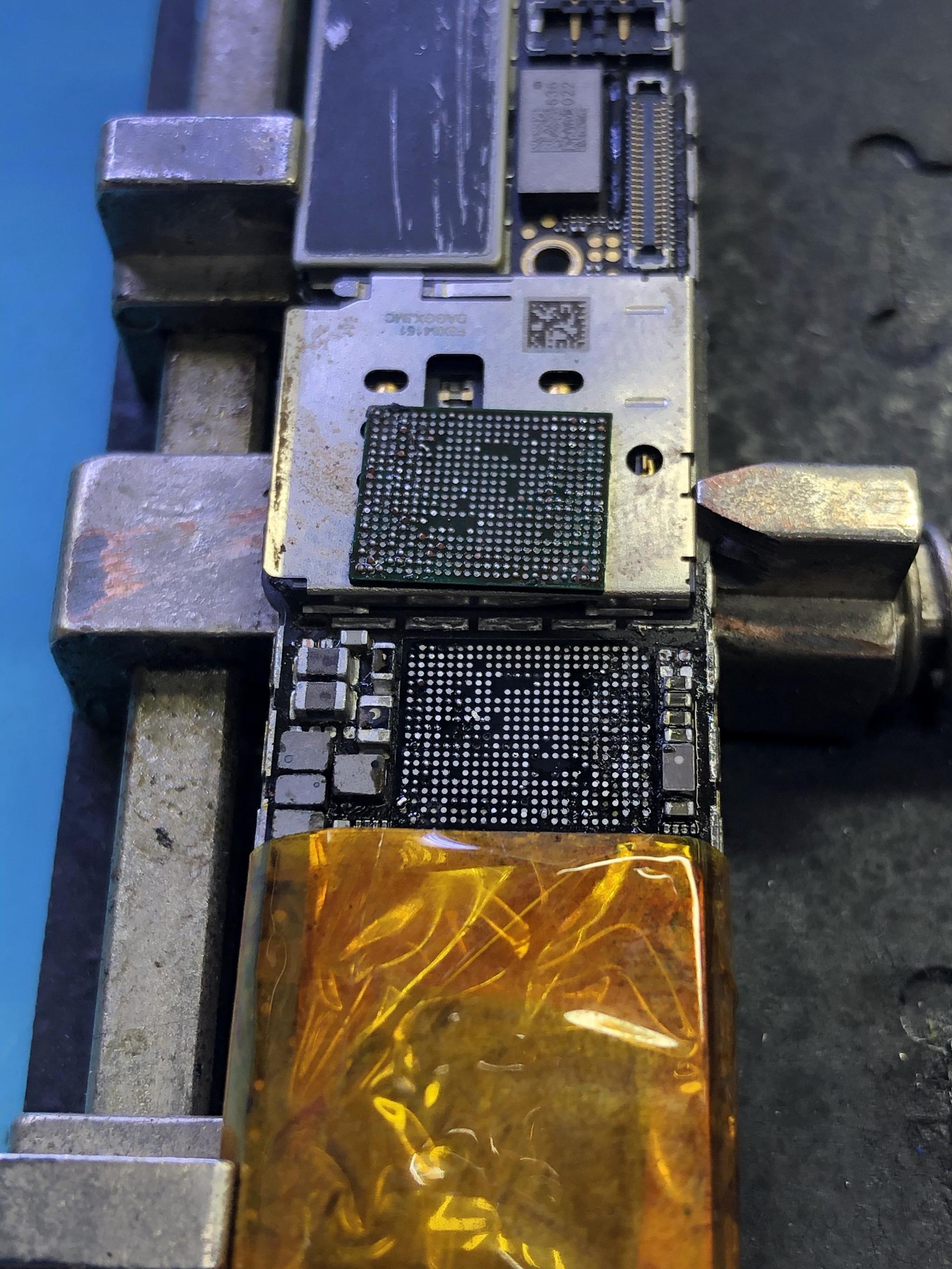

дабы не испытывать судьбу и убрать точно под микросхемами  плохие контакты и грязь после чудной термопасты решаю перекатать Eprom, BB_Pmu, BB_CPU,

Плата остыла, я успел выпить кофе и тоже остыть , так как у самого порядком подгорело от таких ремонтеров по соседству.

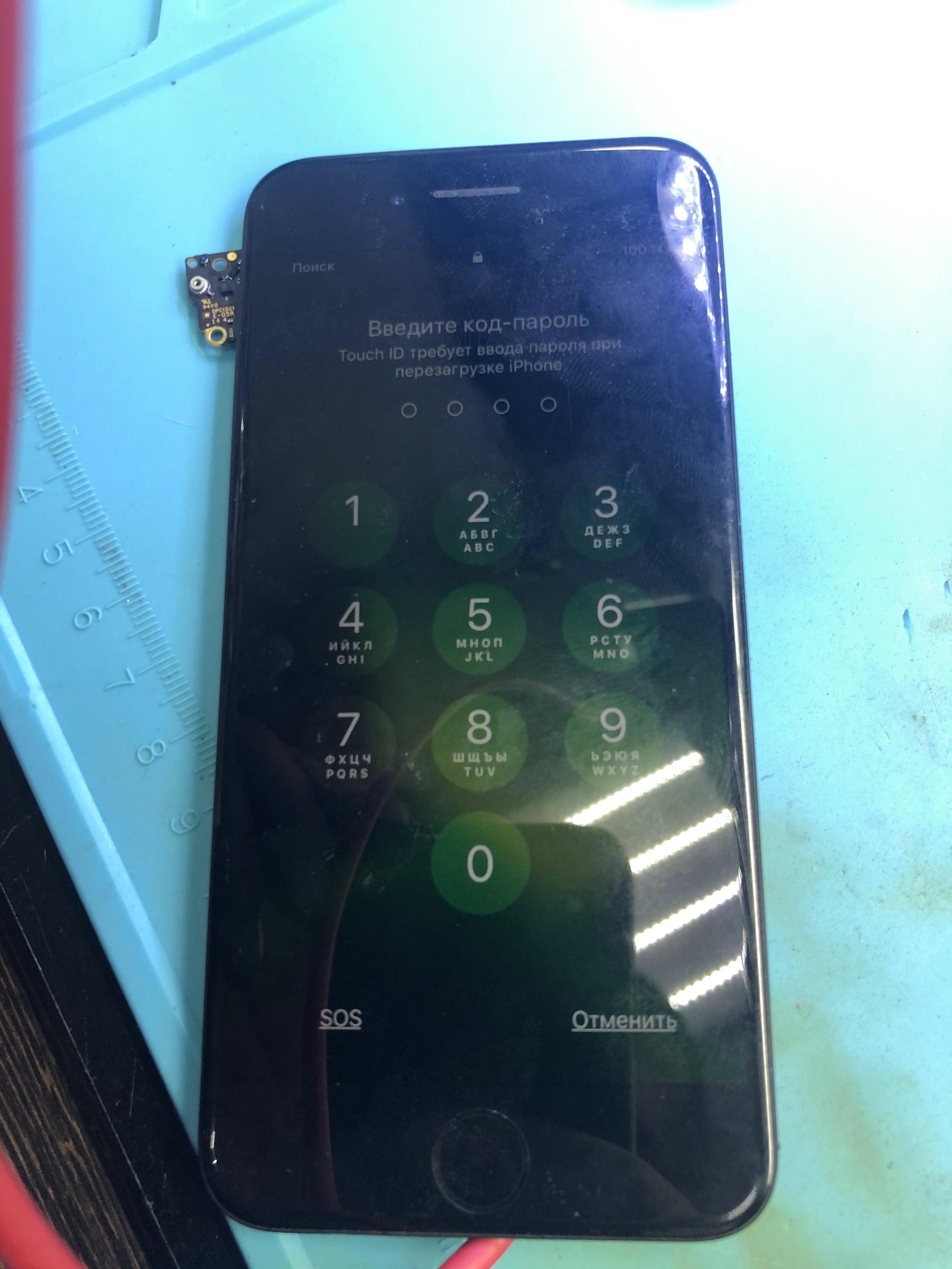

Ну и собственно включение номер 2 .

Убедившись что имей и прошивка на месте ,собираем телефон.

Погоняли телефон сутки и выдали клиенту.

Прошла неделя, созванивался с клиентом , все работает, всем доволен.

К Соседям сказал больше не ногой )

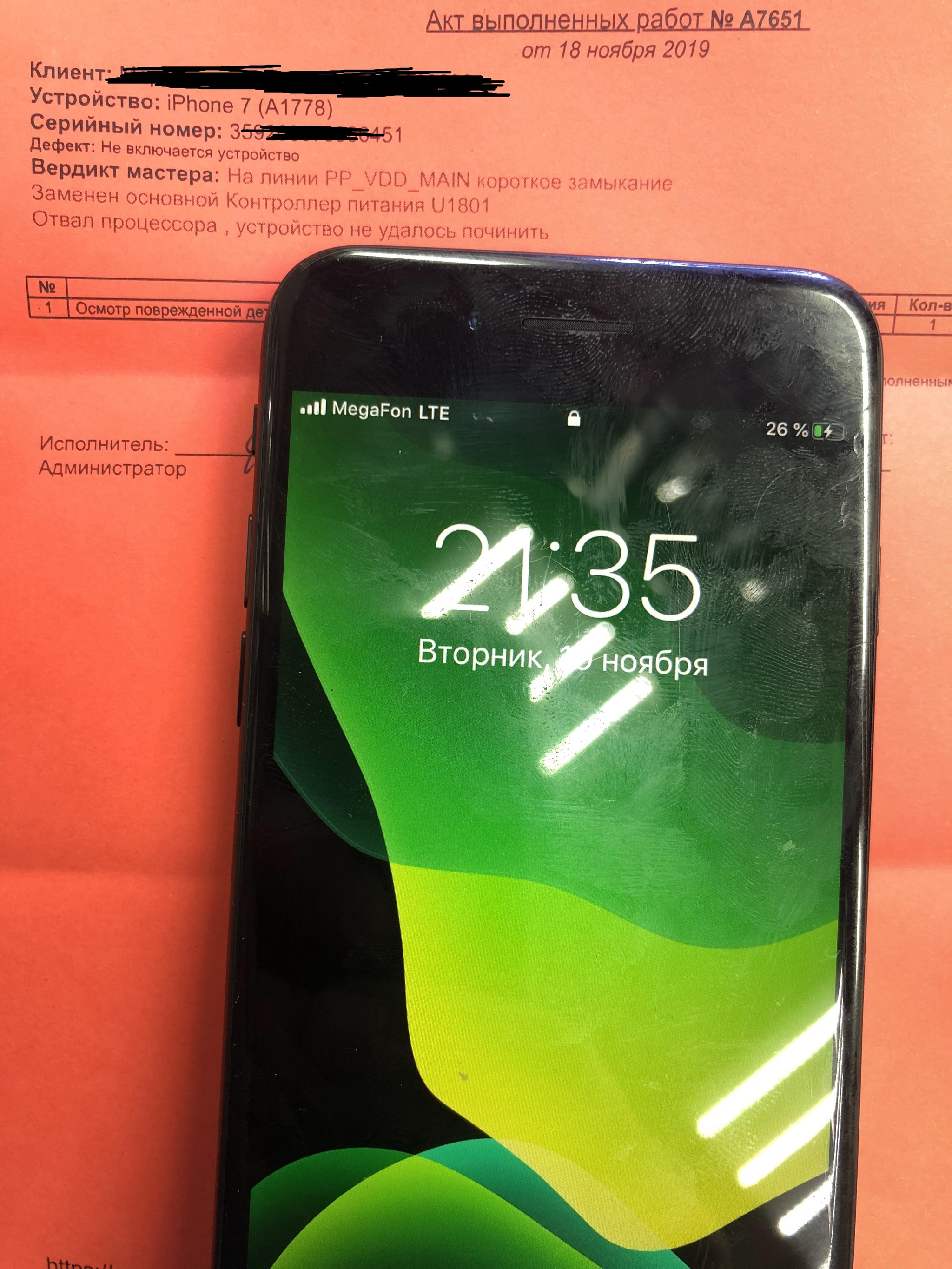

PS. Не мог не выложить рабочий телефон на фоне квитанции iРукажопов
