Германиевый компромисс для ОУ
Несколько недель назад собирал преамп с чистым звуком на NJM2904L. Недавно дошли руки рассчитать его под звук с перегрузом.
При сборке канала с чистым звуком использовалась классическая схема включения ОУ с однополярным питанием и виртуальной землей, ничего особенного.
Так вот... теперь о искажениях и гармониках!
Ультимативная топология включения ОУ с однополярным питанием почти не изменилась, тем не менее, есть важные моменты, которые стоит прояснить.
Изменения коснулись цепи ООС ОУ.

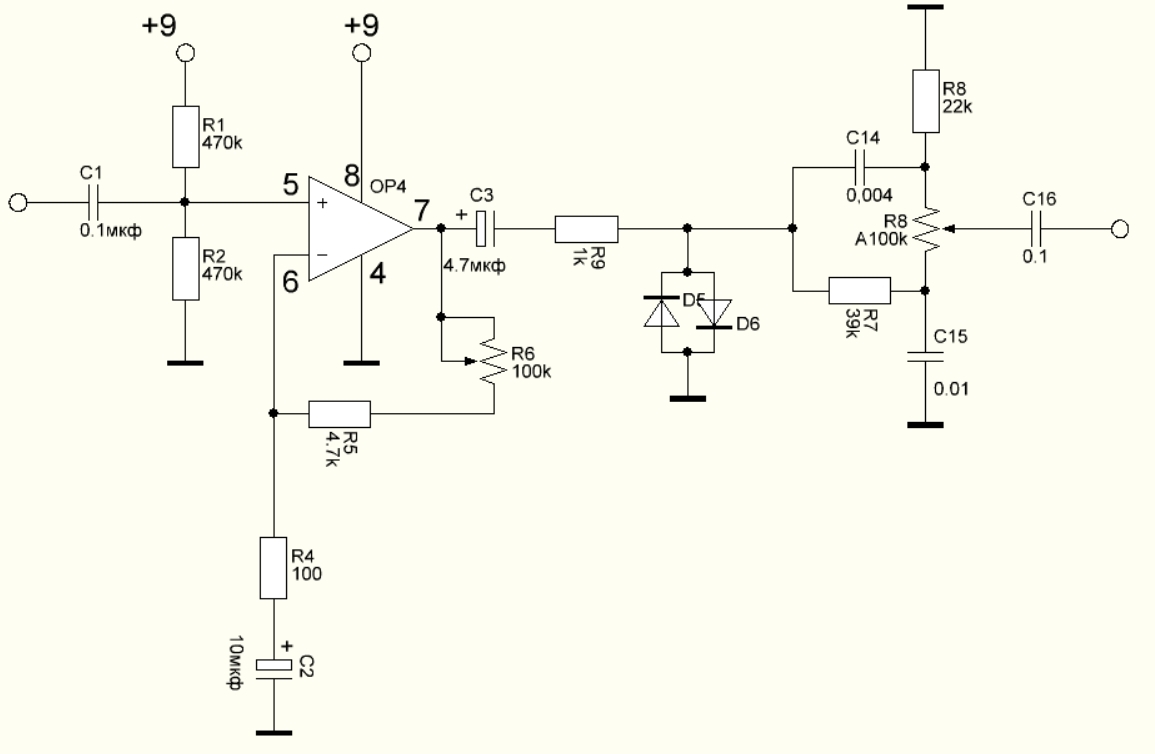

Цепь ООС в лице потенциометра R6 (100кОм), резистора R5 (4,7кОм) и резистора R4 (100 Ом) регулирует уровень гейна в достаточно широком диапазоне. Самым правильным решением, для незначительного повышения уровня гейна - изменение сопротивления потенциометра со 100кОм до 200-500кОм, но радикальных изменений это не даст. Сопротивление R5 лучше не менять. Увеличение его сопротивления, скажем, до 20кОм конечно немного поднимет гейн, но почти полностью лишит возможности регулировки. Сопротивление R4 понижено до 100 Ом в попытке создания собственных искажений ОУ, что конечно дало эффект, но не такой разительный, как ожидалось.
Так как при питании в 9В амплитуда выходного сигнала составляет примерно 2В, чего достаточно мало, для формирования плотного дисторшена с большим количеством гармоник - пришлось немного поэкспериментировать с диодной парой.
Сначала были установлены кремниевые диоды 1N4148 с порогом открытия в 0,7В. Как и ожидалось, звук с ними был скорее кранчевым и сухим. При замене на германиевые Д20 с порогом открытия примерно 0,3В звук стал на порядок интереснее: появилась шероховатая текстура и добавилось достаточно много гармоник в сравнении с кремниевыми. Но полноценного дисторшена достичь не удалось.
Если кратко, возможности ОУ по формированию искажений без дополнительных каскадов и бустеров здесь выжаты почти полностью. В таком варианте, звук больше похож на мягкий овердрайв.
Тем не менее, для вечерней репетиции, или игры без одержимости демонами, такой вариант может подойти. Впрочем, все это - дело вкуса.
Основную задачу формирования искажений здесь выполняет ООС и она переработана. Возможно, есть нюансы о которых я не знаю. Оставлю эту тему для обсуждений.
