Фундамент как сделать и рассчитать самому в нескольких частях. Часть 2⁠⁠

По результатам предыдущей части я понял, что нужно идти до конца))отзывы я принял, стараюсь работать дальше.

Мы остановились на том, что я рассказывал как при бурении колодца я брал пробы грунта и укладывал их в мешочки и подписывал.

Мне, конечно, написали что так нельзя и все такое. Геологи такие выборки берут так называемыми кольцами для сохранения естественной структуры грунта и при высушивании, она сохранится.Все правильно.

Мы же делаем свою работу и вот какую.

Итак я продолжу текст пособия:

По нормам СП 11-105-97 «Инженерно-геологические изыскания для строительства» для исследования грунта под строения (одноквартирные дома до 10 м высотой) может быть достаточно 1-2 скважин (выработок) для контура будущего дома.

Для исследования грунтов до глубины промерзания грунта-нужно брать образцы грунта с каждых 25-30 см проходки скважины, а ниже нормативной глубины промерзания грунта - по одному образцу каждые 50 см.

Через 3 часа после выработки шурфа в него нужно опустить деревянный шест или палку и по нему замерить возможную глубину залегания грунтовых вод.

Как самостоятельно оценить тип грунта в каждой пробе и несущую способность грунта? Лучше всего для проведения анализа физических, механических и химических характеристик грунта обратиться к профессионалам с лицензией.

Но также можно воспользоваться несколькими методиками ориентировочной оценки состава грунта и примерной оценкой его несущей способности.

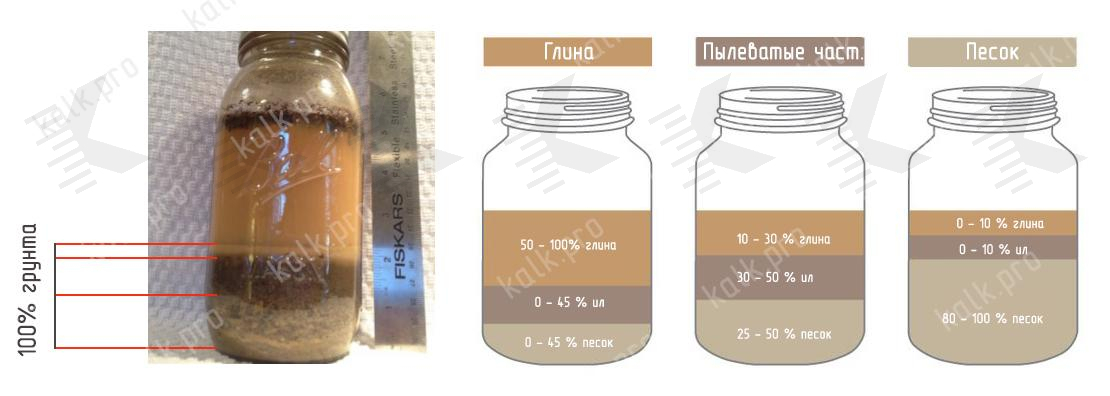

Метод банки и треугольника Ферре.(фото банки и треугольника в начале поста)

Это простое исследование можно провести с помощью листа бумаги, высокой стеклянной банки (можно 3л), воды, средства для мытья посуды, маркера и линейки.

Пошаговая инструкция:

- Разложите образец грунта на бумаге и просушите его. Удалите из образца грунта камни,  мусор, корни. Размельчите куски и комья грунта.

- Опрыскайте образец грунта водой.

-Возьмите высокую стеклянную банку и наполните ее на 1/4 грунтом из образца.

-Залейте банку на 3/4 (с учетом грунта) водой.

- Добавьте 1 чайную ложку средства для мытья посуды (не мыла и не шампуня!).

-Плотно закройте банку крышкой и поработайте немного как бармен с шейкером - потрясите банку в течение 10 минут. Это необходимо для разделения образца грунта на минеральные составляющие.

-  Поставьте банку туда, где ее никто не тронет в течение 2-3 дней.

-Частицы грунта будут оседать в банке, и распределяться в соответствии с размером. Через 1 минуту после постановки банки отметьте маркером уровень осевшего песка.

-Через 2 часа отметьте на банке уровень осевшего ила.

-Когда вода в банке станет прозрачной - отметьте уровень слоя глины. Обычно этот процесс занимает до 3 дней, но если вода продолжает оставаться мутной в течение этого периода, - оставьте пробу грунта отстаиваться на неделю.

Измерьте толщину каждого слоя осевшего грунта. Запишите:

Толщина слоя песка ____ см

Толщина слоя ила ____ см

Толщина слоя глины ____ см

Общая толщина осадка ____ см

Высчитайте процентное соотношение каждого вида осадка:

Глина, см+ / [общая толщина, см+ = ___ %глины в грунте

Ил, см+ / [общая толщина, см+ = ___ %ила в грунте

Песок, см+ / [общая толщина, см+ = ___ %песка в грунте.

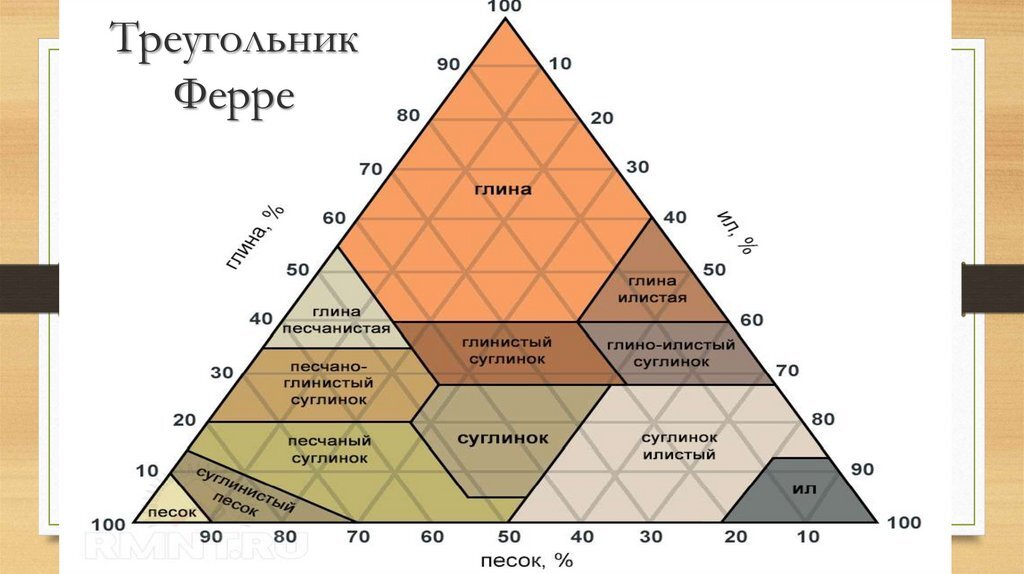

Определите долевое содержание основных минеральных и органических компонентов грунта, по нижеприведенному треугольника Ферре (Схема разработана Министерством сельского хозяйства США).

Определите тип грунта в пробе по процентному соотношению основных компонентов. Под илом понимается органический или неорганический грунт с чрезвычайно малым размером частиц.

Пример:

В пробе грунта содержится 60% песка, 10% глины и 30% ила. По треугольнику Ферре определяем, что исследуемый грунт – опесчаненный суглинок

Грунт с минимальным содержанием глины 20% уже приобретает свойства глинистого грунта. В тоже время грунту требуется от 45% до 60% песка, чтобы он приобрел характеристики песчанистого грунта. В тоже время свойства глины всегда перевешивают: грунт, где в состав входит 20% глины и 80% песка, будет иметь свойства глинистого грунта.

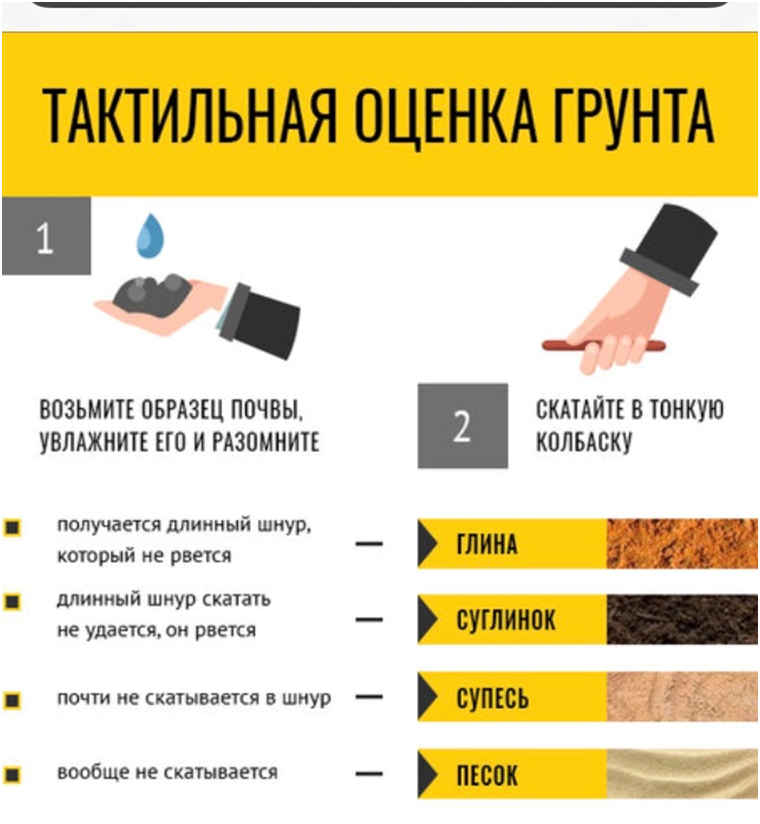

Методика тактильного анализа грунта

Более быстрые результаты по оценочному анализу состава грунтов могут быть получены с помощью тактильной экспресс - методике оценки грунтов. Для проведения экспресс анализа грунта вам понадобится только грунт, немного воды и собственная ладонь.

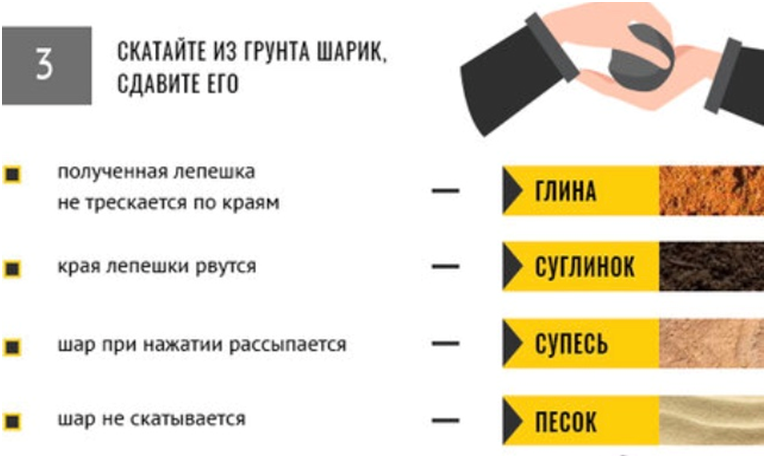

Алгоритм действий по оценке грунта представлен на схеме ниже.

Итак, после проведения всех проб по анализу к какому типу грунта относится несущий cлой грунта под ваш дом,  мы должны определить ориентировочное расчетное сопротивление Ro по таблице.

Должен сказать, чтобы понять какой грунт можно использовать в качестве несущего под Ваше строение, нужно понимать, что идеальным будет тип грунта с высоким расчетным сопротивлением Ro и слабо-пучинистый (не увеличивающиеся сильно в объеме при увлажнении и одновременном промерзании).

В результате проведенных самостоятельных исследований грунтов у Вас получилось приблизительно определить расчетное сопротивление типа грунта Ro.Величина это эталонная и ее значения в таблице подбирались под один тип фундамента с глубиной заложения фундамента 2м и шириной его  подошвы 1м.

Напрямую использовать эту величину для определения расчетного сопротивления  грунта под ваш фундамент нельзя. Для фундаментов с другими характеристиками (глубина заложения и ширина) она не подходит, но является важнейшей величиной для расчета сопротивления грунта по формулам , которые мы будем использовать ниже.

Перед тем как мы перейдем к следующей главе с расчетами, я укажу основные понятия, которые мы будем использовать в наших расчетах. Я бы хотел Вас с ними познакомить, и ниже мы будем проходить по каждому термину отдельно.

b-Ширина фундамента, значение принимается конструктивно(по толщине стены)

d-Глубина заложения, принимается в зависимости от региона и принимается по таблице СНиП 2.02.01-83*

N- Расчетная нагрузка под подошвой фундамента на грунт, полученная суммой весов всех конструкций дома, людей, мебели, предметов, снеговой нагрузки, собранная в таблицу сбора нагрузок

Ro-эталонная величина расчетного сопротивления грунта при глубине заложения фундамента на 2 м и шириной подошвы 1м, собранная в таблицу  для различных типов грунтов

e- Коэффициент пористости, показывающий соотношение объема пустот (пор) грунта к его твердым частицам определяется для пылевато-глинистых грунтов из таблицы на странице и глубине заложения фундамента.

R- Расчетное сопротивление грунта под подошвой фундамента, который мы рассчитываем

по формуле

R=R0*(1+k1(b-100/100)*((d+200)/(2*200) , если глубина заложения меньше 2 м или

По формуле, если больше 2 м.

R=R0*(1+k1(b-100/100)+(k2*yll*(d-200)

Где:

-коэффициент k1 равен 0, 125 для оснований из крупнообломочных грунтов и песчаных грунтов, кроме пылеватых песков; 0,05 для пылеватых песков, супесей, cуглинка и глин

-коэффициент k2 равен 0,25 для оснований из крупнообломочных грунтов и c грунтов, 0,2 для супесей и суглинков, 0,15 из глин

Уll- удельный вес грунта, расположенный выше подошвы фундамента, равный:

-песок 0,00266 кг/см.куб

-супесь 0,00277 кг/см.куб

-суглинок 0,00271 кг/см.куб

-глина 0,00274 кг/см.куб

b -ширина фундамента, см

d- глубина заложения фундамента, см.

На данном этапе 2-ая часть закончена.
