Elitech АИС 200СА⁠⁠

Всём привет. Сегодня у нас снова ремонт трехэтажки с проблемой что он не включается.

Как видим хозяин аппарата уже сам починил панельные вставки.

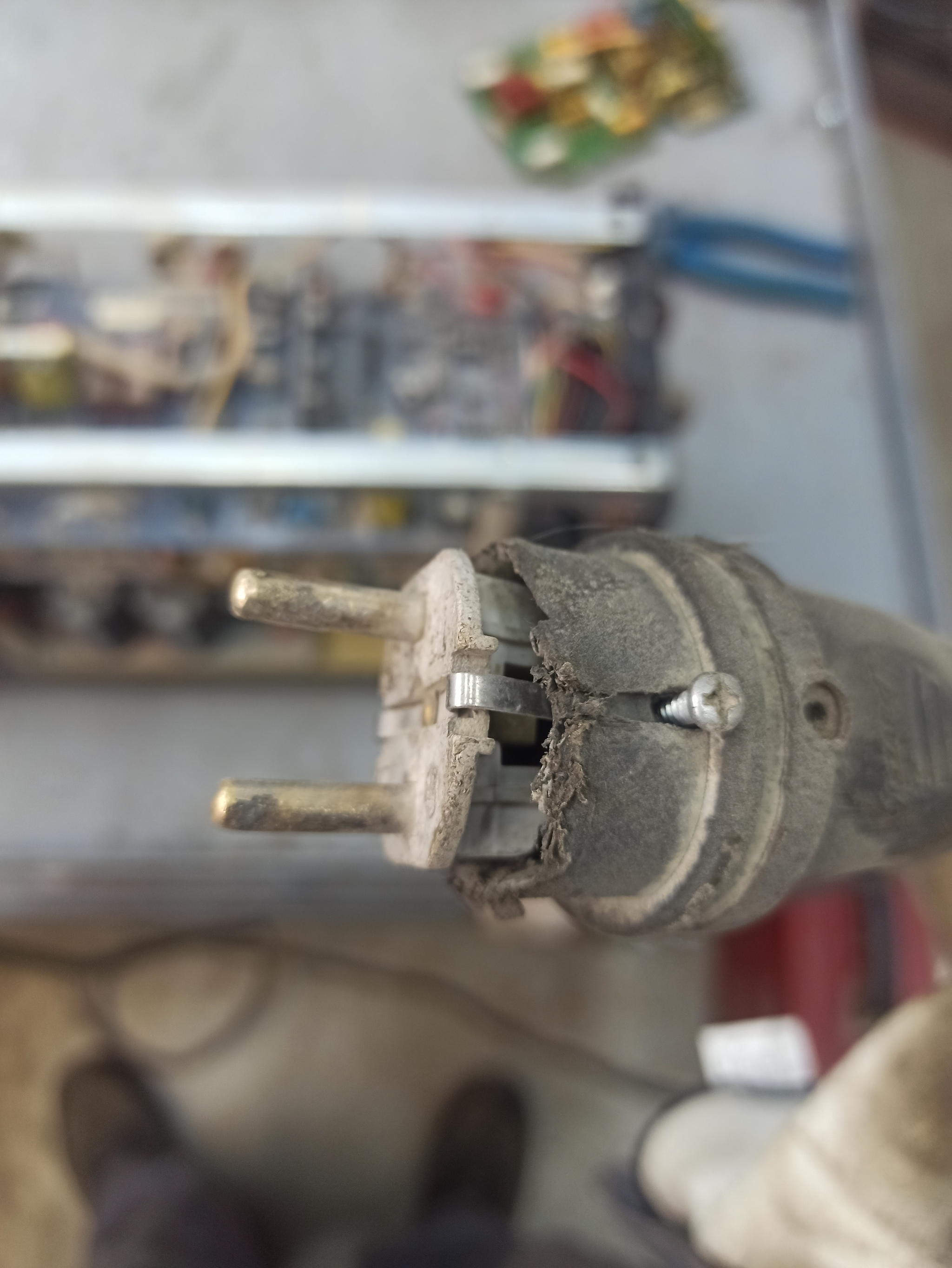

Так же есть проблема с розеткой. Не знаю как люди с такой розеткой работают

Если мы посмотрим на основную плату то увидим что в районе блока питания что то взорвалось. Далее идёт скучный процесс поиска неисправных элементов.

В итоге найдены следующие сгоревшие элементы:
1) Полевой транзистор 2SC3878
2) Шим UC2845
3) Стабилитрон 18 вольт
4) Трансформатор блока питания(у него сгорела внутри одна из входных обмоток)
Трансформатор я вытащил из такой же трехэтажки одного из китайских клонов с одинаковой схемотехникой.

В итоге аппарат запустился и был проверен на сварке

Так же были заменены панельные вставки и сетевая вилка.

На этом ремонт закончен.
